3. Clean the spider assembly.

4. Remove the birfield joint boot bands and pull out the tripod joint boot and birfield joint boot.

If the boot is to be reused, wrap tape around the driveshaft splines to protect the boot.



REASSEMBLY

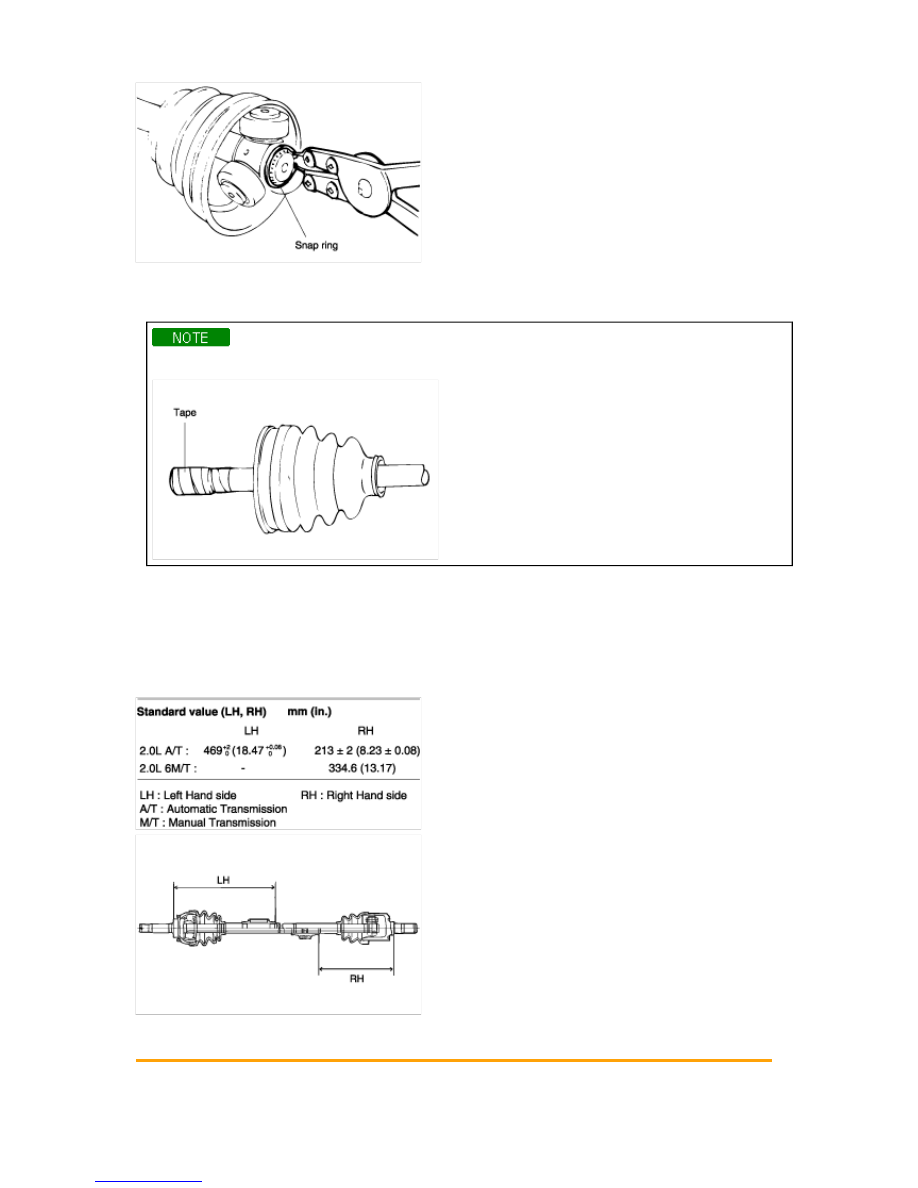

1. Wrap tape around the driveshaft splines (tripod joint side) to prevent damage to the boots.

2. Apply grease to the driveshaft and install the boots. (see page DS-3)

3. To install the dynamic damper, keep the B.J. and driveshaft in a straight line and secure the dynamic damper

with the dynamic damper band inthe direction illustrated.





4. Apply grease into the tripod joint boot and install the boot.

Tripod joint boot grease (gr.)
(2.0L A/T, 2.0 L 6M/T, 2.7L)

A/T : Automatic Transmission M/T : Manual Transmission

Total : 145 ± 6
In the joint : 100 ± 3
In the boot : 45 ± 3

5. Tighten the tripod joint boot bands.

6. Add the specified grease to the birfield joint as much as was wiped away at inspection.

7. Install the boots.

8. Tighten the new birfield joint boot bands.

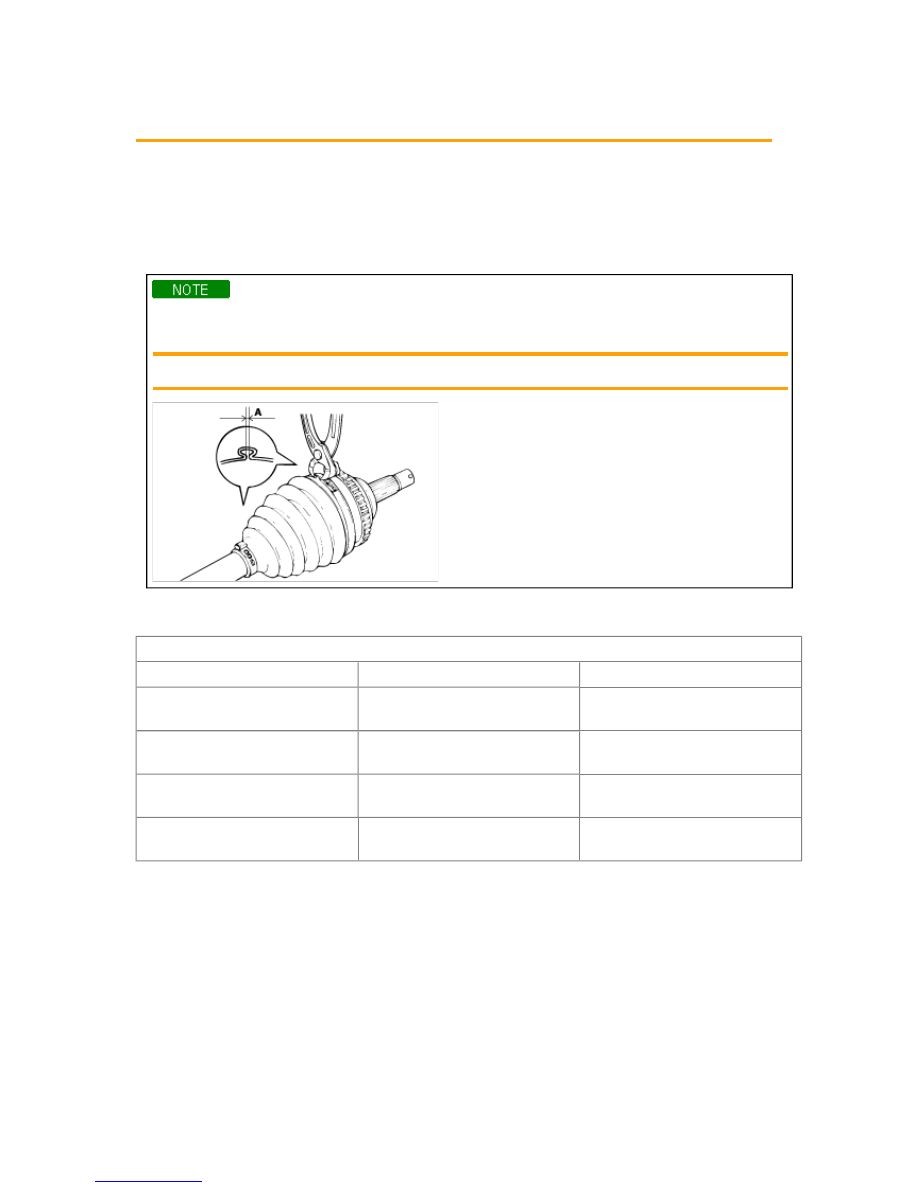

Keep the specified distance (A) between the bellows when they are clampped with an Oetiker crimping
tool (P/No. : 1094)or a commercially available hand pincers (2.7L).



Specified distance (A) : 1.8 mm (0.071 in.) or less

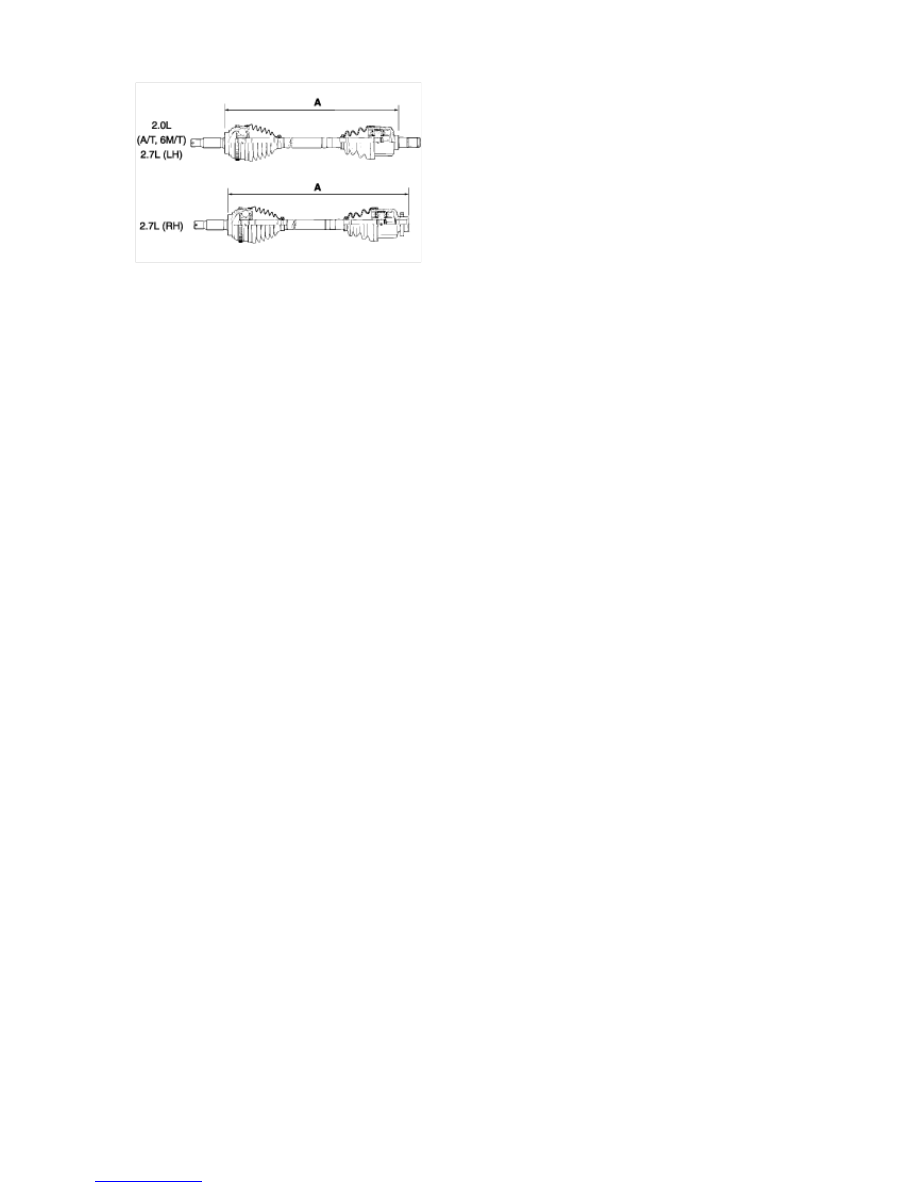

9. To control the air in the tripod joint boot, keep the specified distance between the boot bands when they are

tightened.


LH : Left Hand side, RH : Right Hand side
A/T : Automatic Transmission
M/T : Manual transmission

Standard value (A) mm(in.)

LH

RH

2.0L A/T

514 ± 2

(20.24 ± 0.08)

799.2 ± 2

(31.47 ± 0.08)

2.0L 6M/T

492.6 ± 2

(19.39 ± 0.08)

803.6 ± 2

(31.64 ± 0.08)

2.7L 6M/T

514.2 ± 2

(19.43 ± 0.08)

508.7 ± 2

(20.03 ± 0.08)

2.7L M/T, A/T

515 ± 2

(20.28 ± 0.08)

508.7 ± 2

(20.03 ± 0.08)







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Driveshaft and axle > Driveshaft Assembly > Center Bearing And Inner
Shaft > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Driveshaft and axle >
Driveshaft Assembly > Center Bearing And Inner Shaft > Components and Components Location

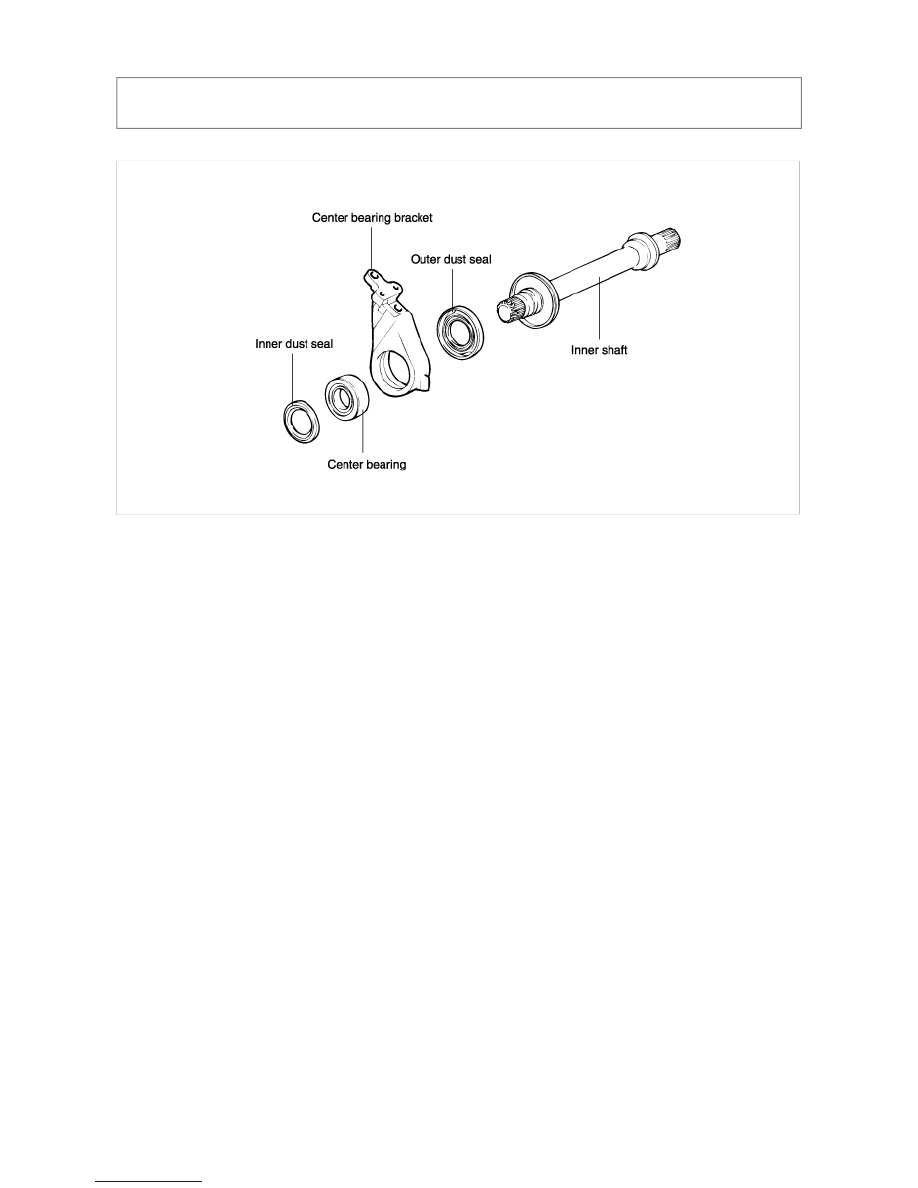

COMPONENTS (2.7L)
