Check the engine coolant pipe and hose for cracks, damage and restrictions. Replace if necessary.

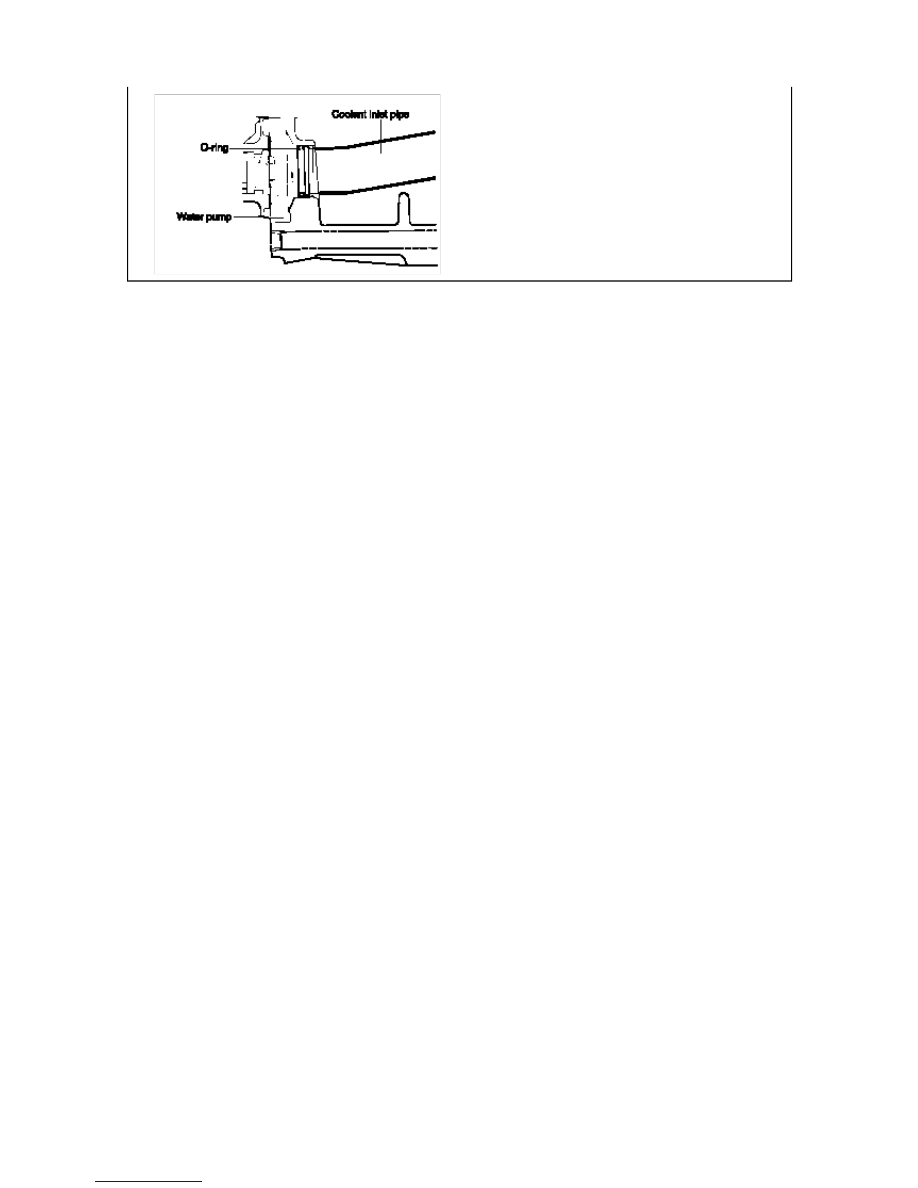

Fit the O-ring in the groove of the engine coolant inlet pipe end. Wet the periphery of the O-ring with water and
insert the engine coolant inlet pipe.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Cooling System > Engine
Coolant Hose / Pipes > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical
System > Cooling System > Engine Coolant Hose / Pipes > Repair procedures

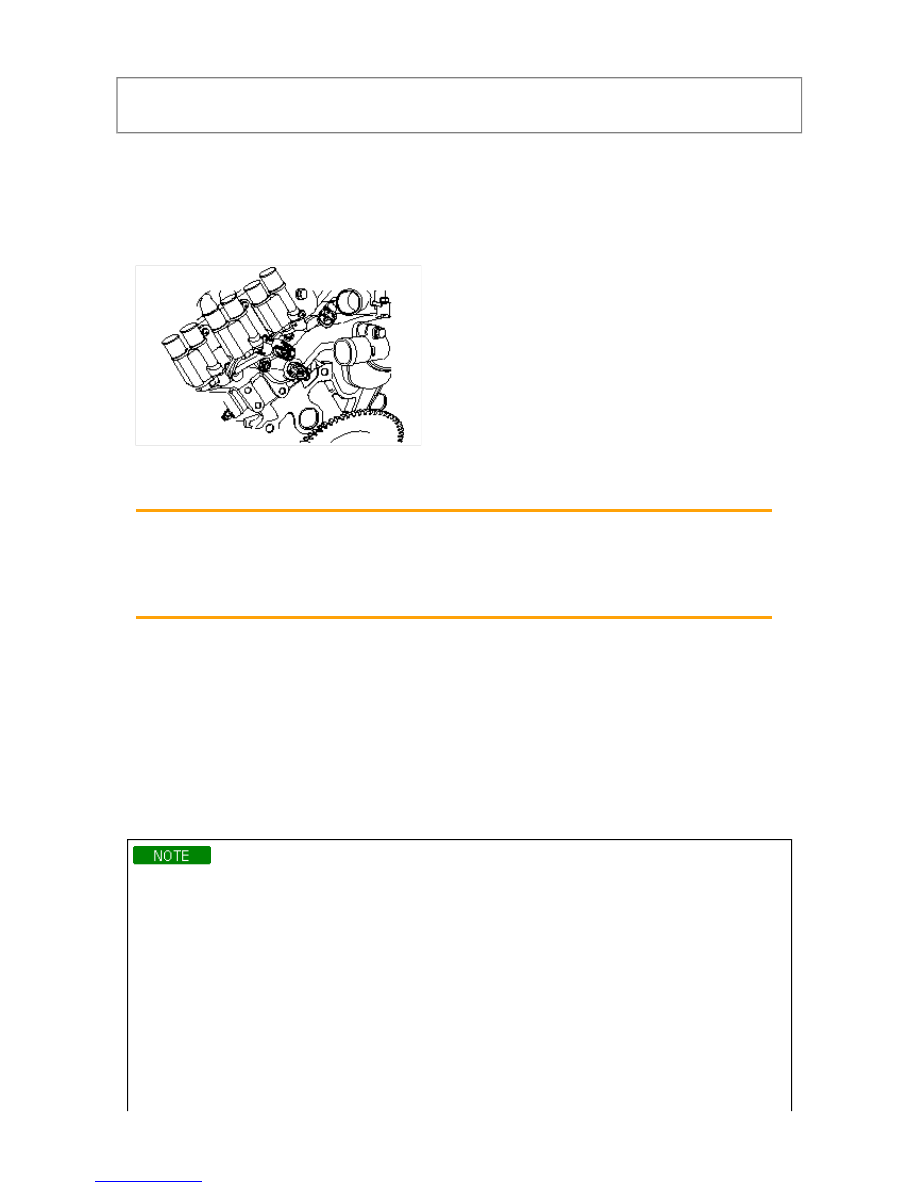

COOLANT TEMPERATURE SENSOR REPLACEMENT

REMOVAL

1. Drain the engine coolant.

2. Remove the engine harness after disconnecting the ground cable of the battery.

3. Remove the engine coolant sensor.



INSTALLATION

1. Apply sealant to the sensor's threads. Tighten it to the specified torque.

Recommended sealant
Three bond NO. 1324 or LOCTITE 262
Tightening torque
The coolant sensor :
20 ~ 40Nm (200 ~ 400kg.cm, 14 ~ 29lb.ft)

2. Connect the coolant sensor to the harness.

3. Connect the ground cable of battery.

4. Refill radiator with the coolant.

INSPECTION

REASSEMBLY

1. Do not apply oil or grease to the engine coolant pipe O-ring.

2. Keep the engine coolant pipe connections free of sand, dust, etc.

3. Insert the engine coolant pipe into the end of the engine coolant pump inlet.

4. Whenever installing the engine coolant inlet pipe, always replace the O-ring with a new one.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Lubrication System > Oil Pump >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System >
Lubrication System > Oil Pump > Components and Components Location

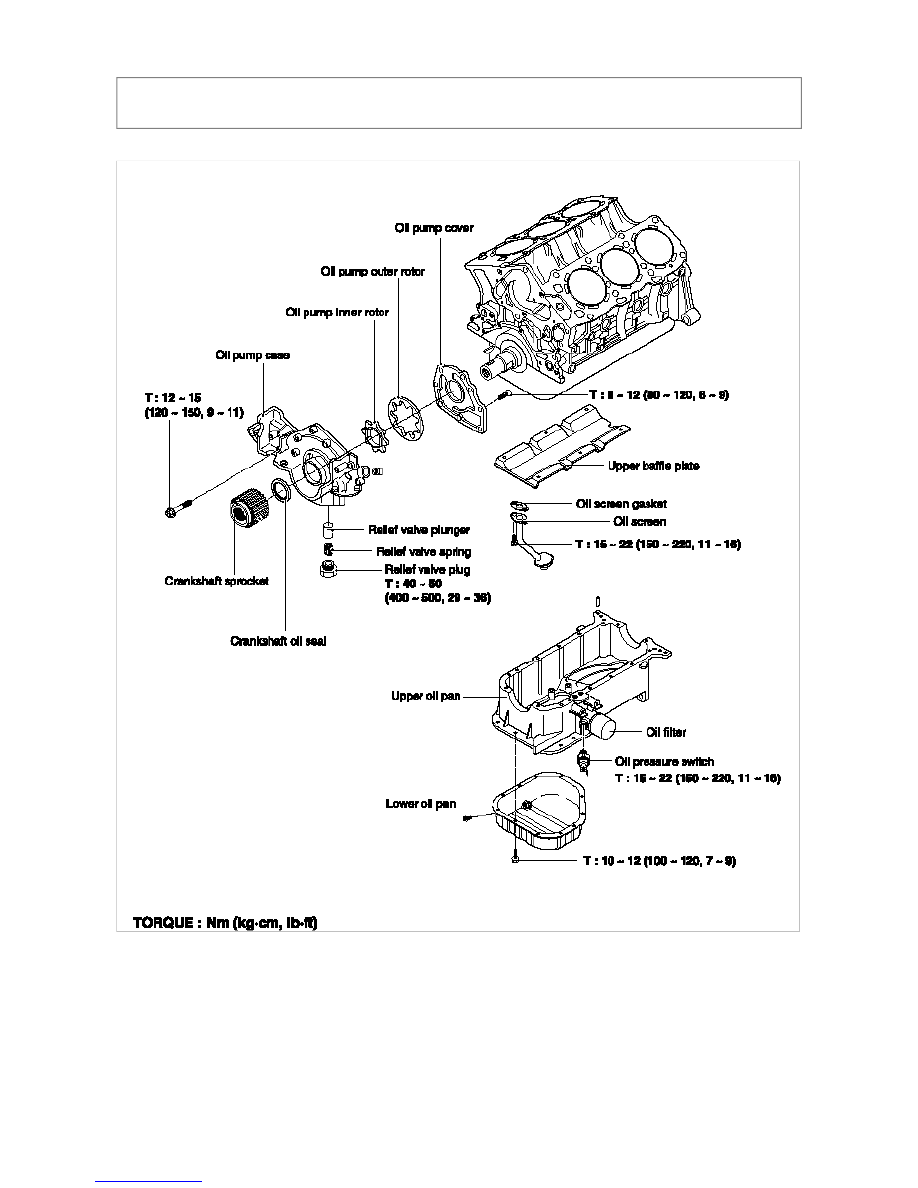

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Lubrication System > Oil Pump >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Lubrication
System > Oil Pump > Repair procedures

DISASSEMBLY

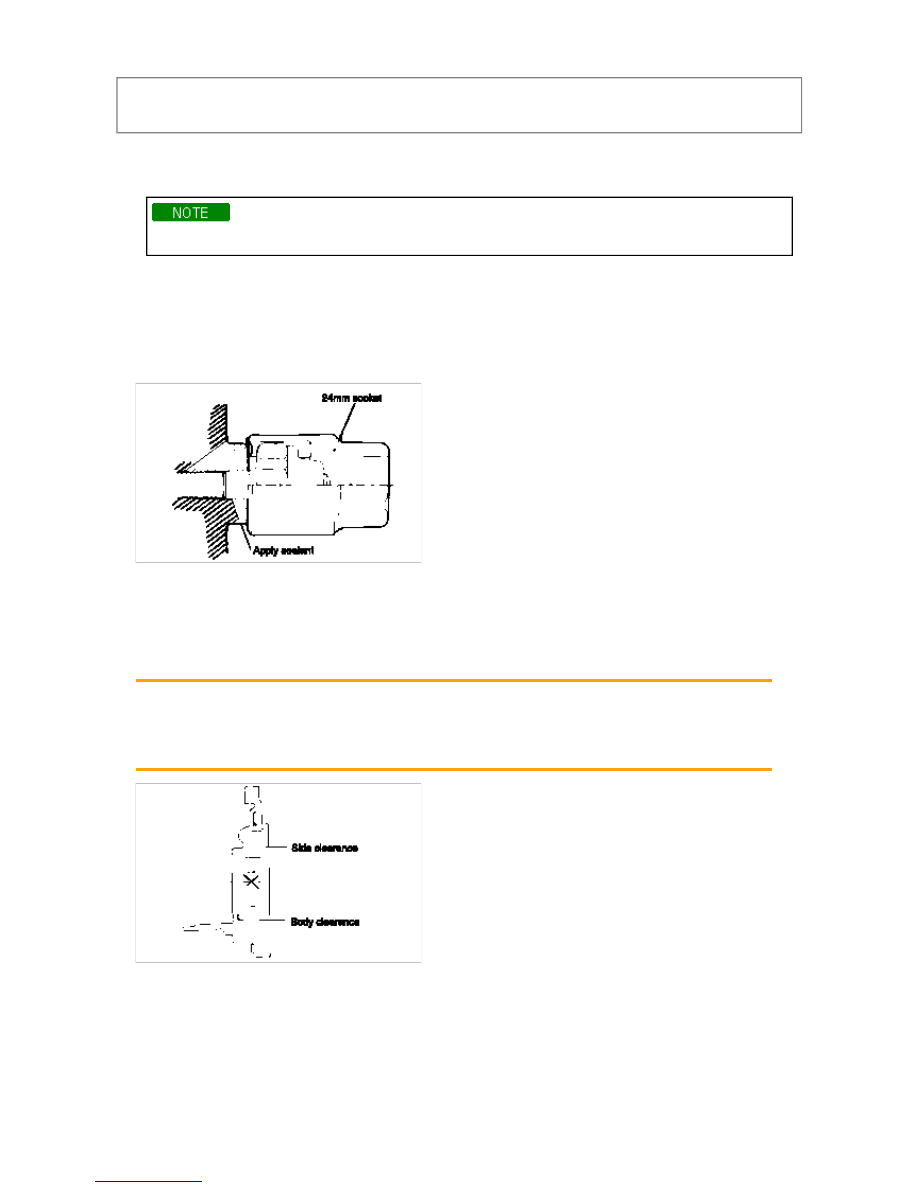

1. Remove the oil pressure switch, using 24 mm deep socket.

Since a sealant is used on the threaded area, be careful not to damage the oil pressure switch.

2. Remove the oil filter and the oil pan.

3. Remove the oil screen and gasket.

4. Remove the three bracket securing bolts and remove the oil filter bracket and gasket.

5. Remove the oil relief valve plug from the oil pump case.

6. Remove the oil pump case.



INSPECTION

Oil Pump

1. Visually check the parts of the oil pump case for cracks and damage.

2. Assemble the rotor on the oil pump and then check the clearance with a thickness gauge.



Oil pump side clearance
Standard value
Body clearance : 0.100 ~ 0.181mm (0.0039 ~ 0.0071 in.)
Side clearance : 0.040 ~ 0.095mm (0.0016 ~ 0.0037in.)
