Hyundai Tiburon (2003 year). Manual - part 24





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Cylinder Head Assembly > Camshaft >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System >
Cylinder Head Assembly > Camshaft > Components and Components Location

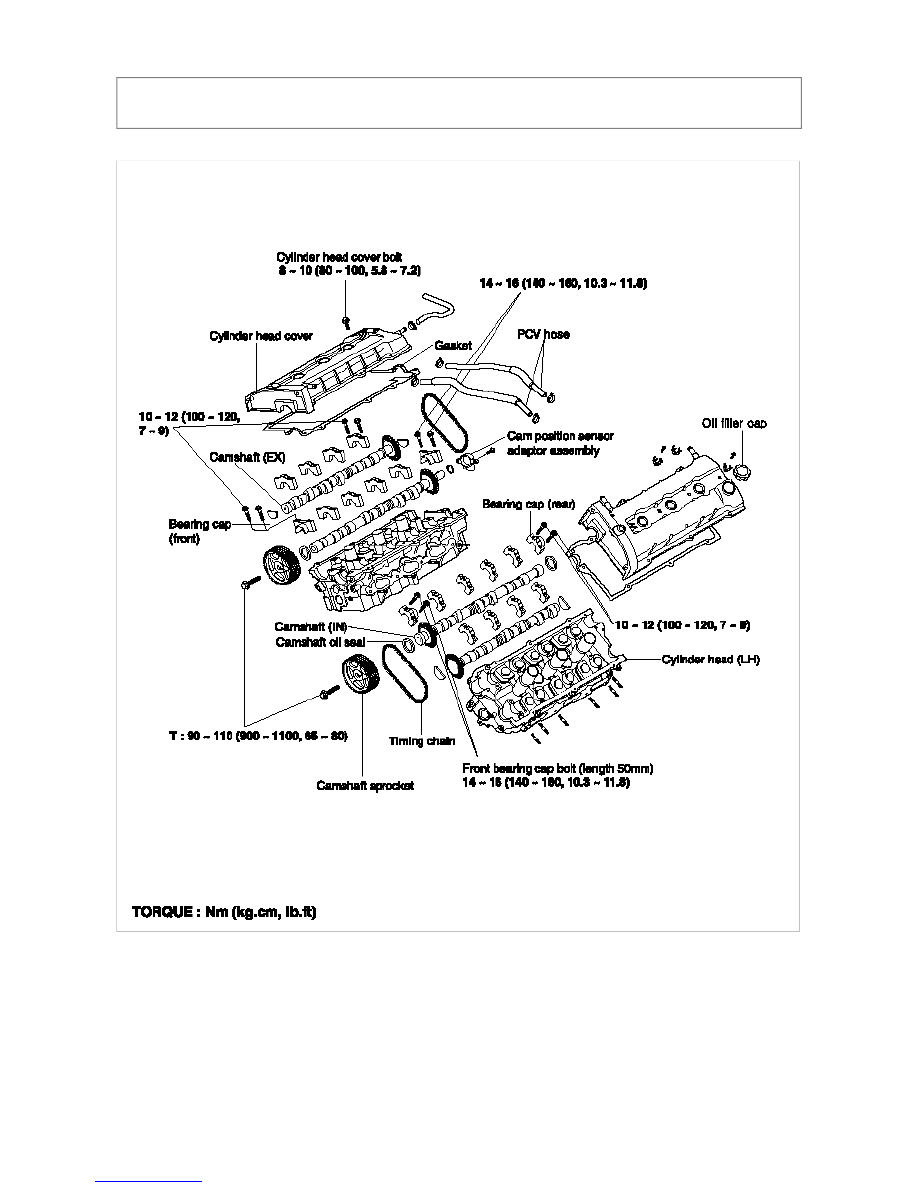

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Cylinder Head Assembly >
Camshaft > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System >
Cylinder Head Assembly > Camshaft > Repair procedures

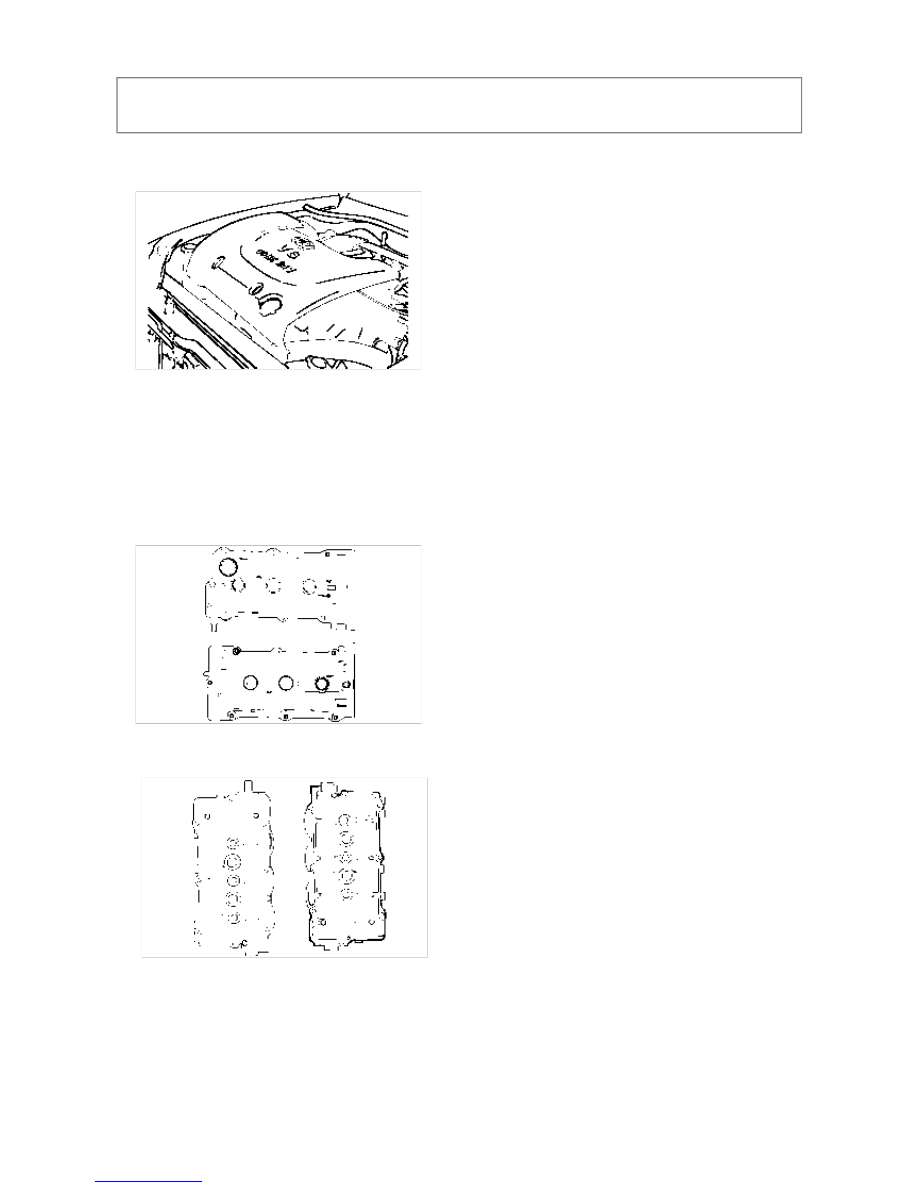

DISASSEMBLY

1. Remove the engine cover and intake manifold.



2. Disconnect the breather hose and the engine harness.

3. Remove the power steering pulley, air conditioner pulley, crankshaft pulley, idler pulley and tensioner pulley.

4. Remove the timing belt cover.

5. Loosen the auto tensioner.

6. Remove the timing belt from the camshaft sprocket.

7. Remove the spark plug cables.

8. Loosen the cylinder head cover bolts and then remove it.



9. Remove the camshaft sprockets.

10. Remove the camshaft bearing caps.



11. Remove the camshafts.

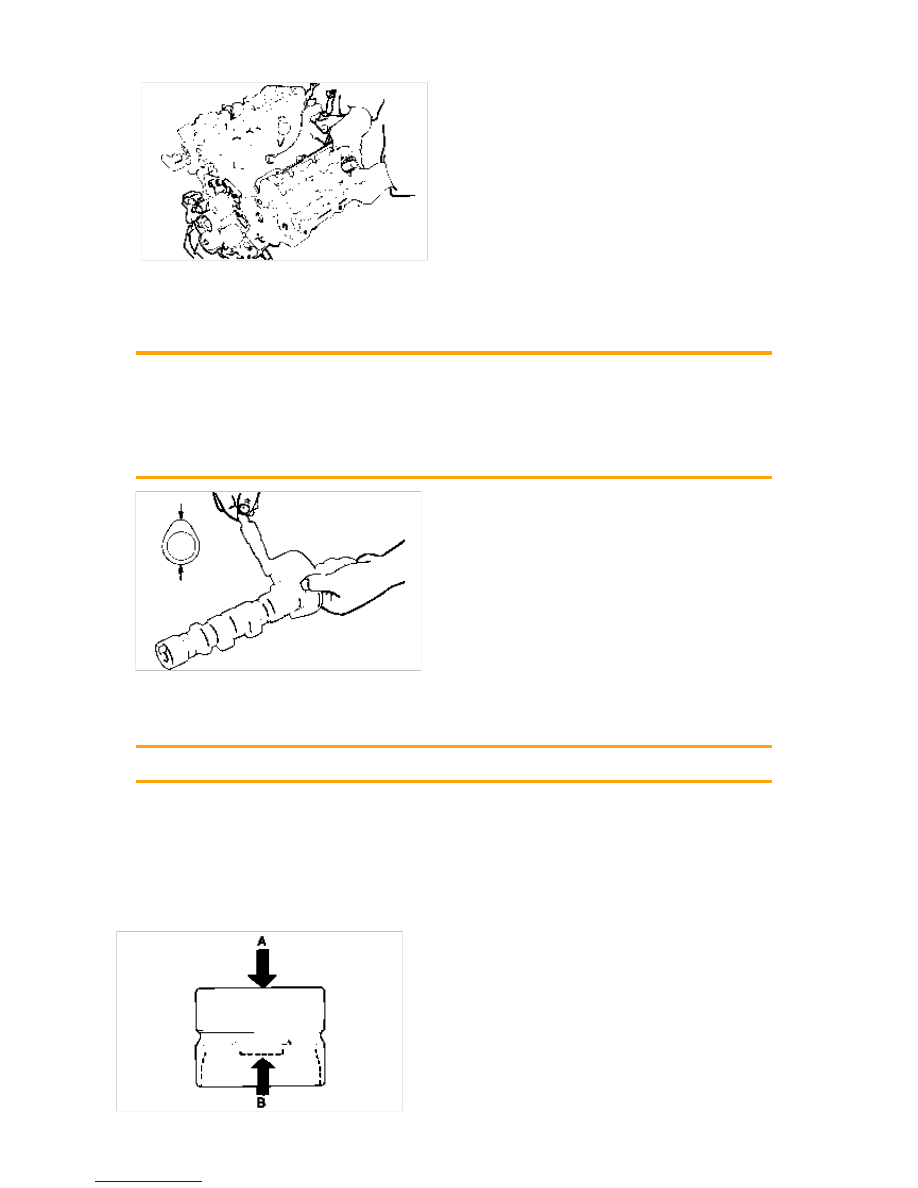

With the HLA filled with engine oil, hold A and press B by hand. If B moves, replace the HLA.





INSPECTION

1. Check the camshaft journals for wear. If the journals are badly worn out, replace the camshaft.

2. Check the cam lobes for damage. If the lobe is damaged or excessively worn out, replace the camshaft.



Cam height
[Standard]
Intake : 43.95 ~ 44.15mm (1.7303 ~ 1.7382in.)
Exhaust : 43.95 ~ 44.15mm (1.7303 ~ 1.7382in.)
[Limit]
Intake/Exhaust : 43.45mm (1.7106 in.)

3. Check the cam surface for abnormal wear or damage, and replace if necessary.

4. Check each bearing for damage. If the bearing surface is excessively damaged, replace the cylinder head

assembly or camshaft bearing cap, as necessary.

Camshaft end play : 0.1 ~ 0.15mm (0.0039 ~ 0.0059in.)

Oil Seal (Camshaft front)

1. Check the lips for wear. If lip threads are worn out, replace the oil seal with new one.

2. Check a contact surface of oil seal lip on camshaft. If there stratified wear, replace the camshaft.

HLA (Hydraulic Lash Adjuster)



Check the bushing and plate of timing chain for wear. Replace if there is severe wear.



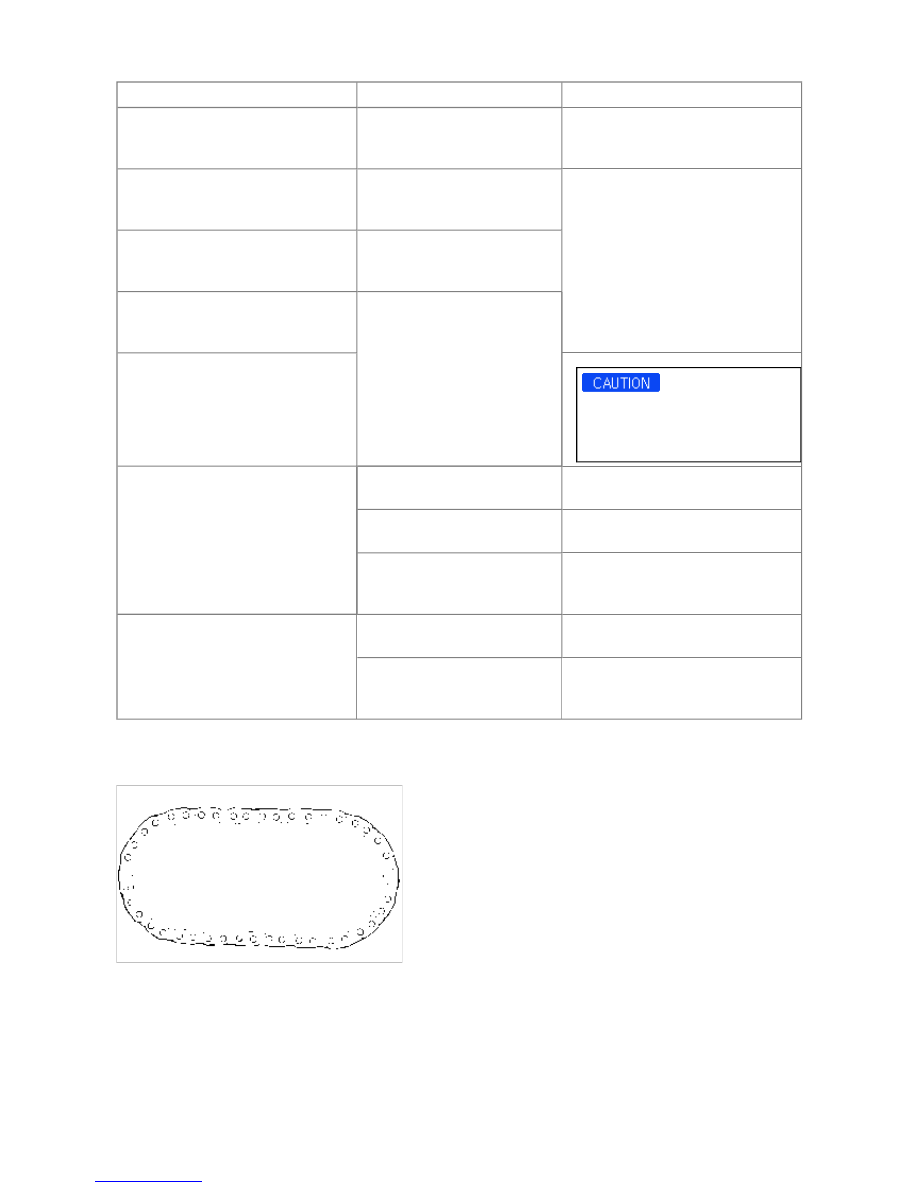

Problem

Possible cause

Action

1. Temporary noise when starting a
cold engine

Normal

This noise will disappear after the oil
in the engine reaches the normal
pressure.

2. Continuous noise when the engine
is started after parking more than 48
hours.

Oil leakage of the high pressure
chamber on the HLA,allowing
air to get in.

Noise will disappear within 15 minutes
when engine runs at 2000-3000 rpm.
If it doesn't disappear, refer to step 7
below.

3. Continuous noise when the engine
is first started after rebuilding cylinder
head.

Insufficient oil in cylinder head
oil gallery.

4. Continuous noise when the engine
is started after excessivly craking the
engine by the starter motor or band.

Oil leakage of the high-pressure
chamber in the HLA, allowing air
to get in.
Insufficient oil in the HLA.

5. Continuous noise when the engine
is running after changing the HLA.

Do not run engine at a speed
higher than 3000 rpm, as this may
damage the HLA.

6.Continuous noise during idle after
high engine speed.

Engine oil level too high or too
low.

Check oil level.
Drain or add oil as necessary.

Excessive amount of air in the
oil at high engine speed.

Check oil supply system.

Deteriorated oil.

Check oil quality.
If deteriorated, replace with specitied
type.

7. Noise cotinues for more than 15
minutes.

Low oil pressure.

Check oil pressure and oil supply
syste, of each part of engine.

Faulty HLA.

Remove the cylinder head cover and
press HLA down by hand.
If it moves, replace the HLA.

Timing chain

REASSEMBLY

1. Install the HLA.

2. Align the camshaft timing chain with the intake timing chain sprocket and exhaust timing chain sprocket as

shown in the illustration.
