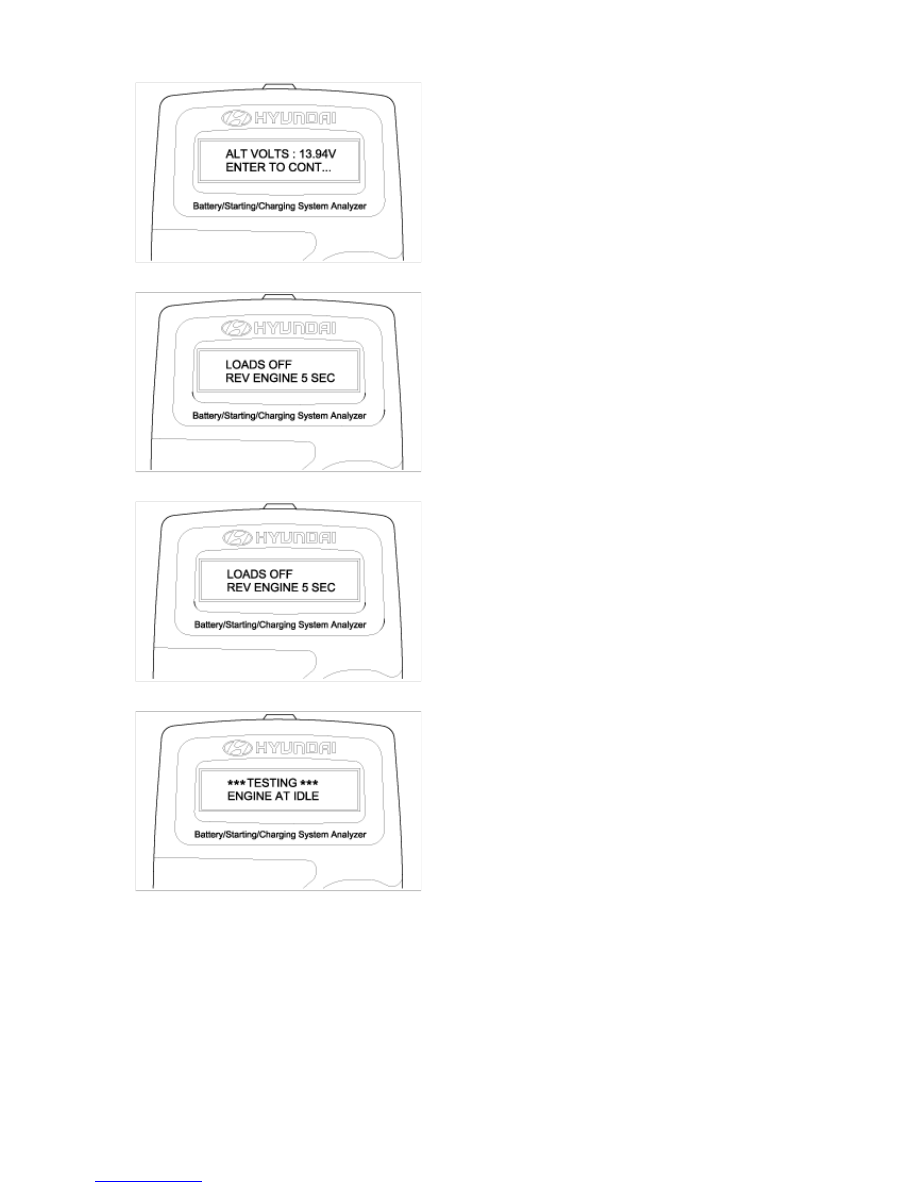

3. Turn off all electrical load and rev engine for 5 seconds.



4. Press ENTER.



5. The MICRO 570 analyzer charging system output at idle for comparision to other readings.



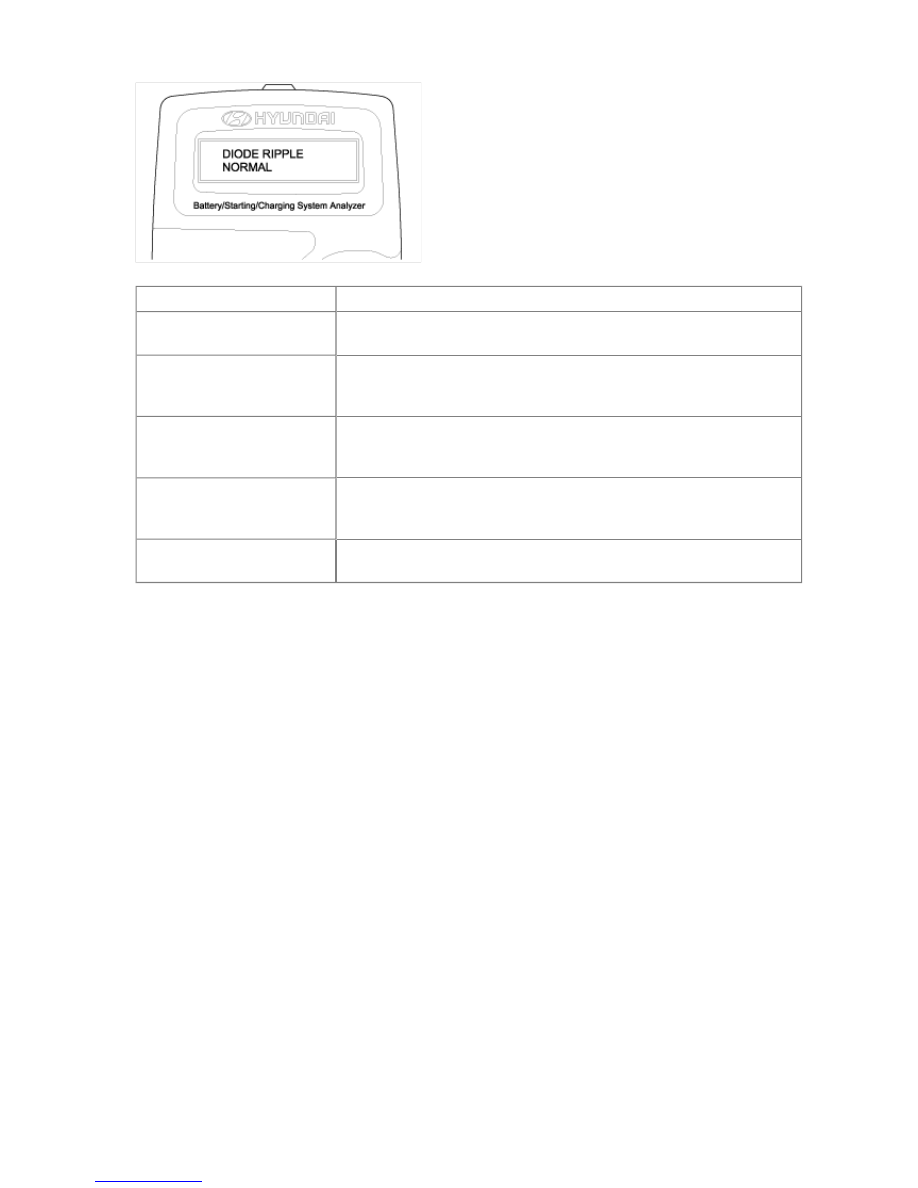

6. Take relevant action according to the test results by referring to the table below after shutting off the engine

and disconnect the tester clamps from the battery.



CHARGING SYSTEM TEST RESULTS



RESULT ON PRINTER

REMEDY

Charging system normal/Diode

ripple normal

Charging system is normal

No charging voltage

Generator does not supply charging current to battery

→

 Check belts, connection between generator and battery

Replace belts or cable or generator as necessary

Low charging voltage

Generator does not supply charging current to battery and electrical load to
system fully

→

 Check belts and generator and replace as necessary

High charging voltage

The voltage from generator to battery is higher than normal limit during
voltage regulating.

→

 Check connection and ground and replace regulator as necessary

Excess ripple detected

One or more diodes in the generator is not functioning properly

→

 Check generator mounting and belts and replace as necessary

IGNITION SYSTEM



CHARGING SYSTEM



STARTING SYSTEM



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > General Information >
Troubleshooting, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > General
Information > Troubleshooting

TROUBLESHOOTING

Symptom

Suspect Area

Remedy (See Page)

Engine will not start or is hard to
start (Cranks OK)

Ignition lock switch
Ignition coil
Spark plugs
Ignition wiring disconnected or broken
Spark plug cable

Inspect
See page EE-14
See page EE-13
Repair
See page EE-13

Rough idle or stalls

Ignition wiring
Ignition coil
Spark plug cable

Inspect
See page EE-14
See page EE-13

Engine hesitates/poor acceleration  Spark plugs and spark plug cable

Ignition wiring

See page EE-13
Inspect

Poor mileage

Spark plugs and spark plugs cable

See page EE-13

Symptom

Suspect Area

Remedy (See Page)

Charging warning indicator
does not light with ignition
switch "ON" and engine off

Fuse blown
Light burned out
Wiring connection loose
Electronic voltage regulator

Check fuses
Replace light
Tighten loose connections
See page EE-20

Charging warning indicator
does not go out with
engine running (Battery
requires frequent
recharging)

Drive belt loose or worn
Battery cables loose, corroded or worn
Fuse blown
Fusible link blown
Electronic voltage regulator or generator
Wiring

See page EE-19, 29
See page EE-32
Check fuses
Replace fusible link
See page EE-20
Repair wiring

Engine hesitates/poor
acceleration
Overcharge

Drive belt loose or worn
Wiring connection loose or open circuit
Fusible link blown
Poor grounding
Electronic voltage regulator or generator
Worn battery
Electronic voltage regulator
Voltage sensing wire

See page EE-19, 29
Tighten loose connection or repair
wiring
Replace fusible link
Repair
See page EE-20
Replace battery
See page EE-20
Repair wire

Symptom

Suspect Area

Remedy (See Page)

Engine will not crank

Battery charge low
Battery cables loose, corroded or worn out
Transaxle range switch (Vehicle with
automatic transaxle only)
Fusible link blown
Starter motor faulty
Ignition switch faulty

Charge or replace battery
Repair or replace cables
See page TR group-automatic
transaxle
Replace fusible link
See page EE-38
Inspect

Engine cranks slowly

Battery charge low

Charge or replace battery



Battery cables loose, corroded or worn out
Starter motor

Repair or replace cables
See page EE-38

Starter keeps running

Starter motor
Ignition switch

See page EE-38
Inspect

Starter spins but engine
will not crank

Short in wiring
Pinion gear teeth broken or starter motor
Ring gear teeth broken

Repair wiring
See page EE-40
See page EM group-fly wheel
