Hyundai Elantra (2000+). Руководство - часть 135

RT-18

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







№ вывода

Назначение вывода

Тип сигнала

20

Датчик-выключатель замка ремня безопасности водителя - сигнал низкого уровня

Выходной

30

Не используется

-

31

Не используется

-

32-33

Замыкающая перемычка для боковой подушки безопасности пассажира (PSAB)

-

34-35

Замыкающая перемычка для боковой подушки безопасности водителя (DSAB)

-

36

Не используется

-

37-38

Замыкающая перемычка для фронтальной подушки безопасности пассажира (PAB)

-

39

Датчик наличия пассажира на переднем сиденье (PPD) - сигнал низкого уровня

Выходной

40-41

Замыкающая перемычка для фронтальной подушки безопасности водителя (DAB)

-

42

Не используется

-

43

Не используется

-

44-45

Замыкающая перемычка для контрольной лампы SRS

-

46

Не используется

-

47-48

Замыкающая перемычка для преднатяжителя ремня безопасности пассажира (PBRT)

-

49-50

Замыкающая перемычка для преднатяжителя ремня безопасности водителя (DBRT)

-





МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

И ЧАСОВАЯ ПРУЖИНА

RT-19







МОДУЛЬ ФРОНТАЛЬНОЙ
ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (DAB) И ЧАСОВАЯ
ПРУЖИНА

МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)
И ЧАСОВАЯ ПРУЖИНА

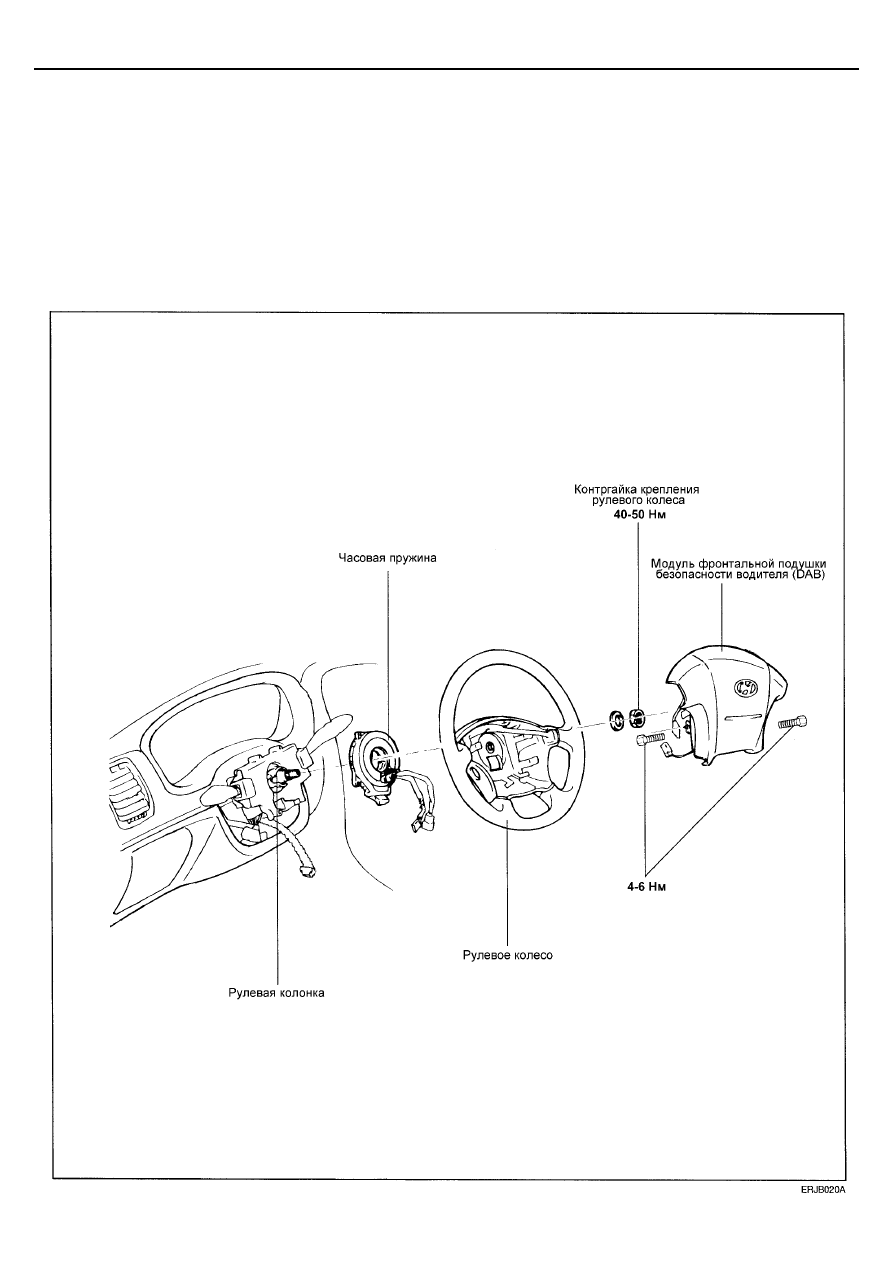

ДЕТАЛИ









RT-20

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







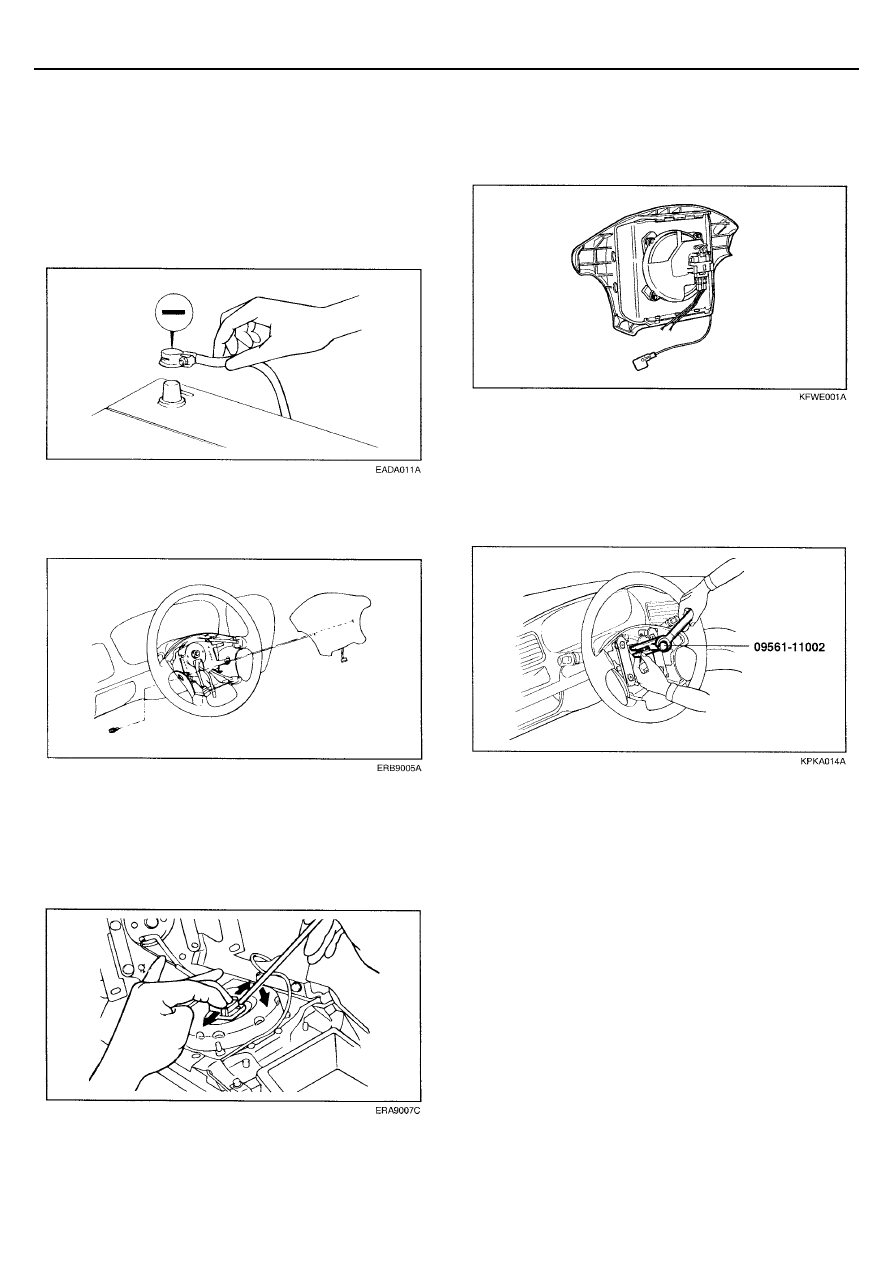

СНЯТИЕ


1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и надежно заизолируйте
разъем провода.


ВНИМАНИЕ
Перед началом работ после отсоединения кабеля
аккумуляторной батареи сделайте паузу не менее 30
секунд.





2.  Снимите боковые крышки рулевого колеса. Отверните

болты крепления модуля подушки безопасности
(внутренний шестигранник).






3.  Отсоедините разъем часовой пружины от модуля

подушки, потянув за фиксатор разъема наружу.


ВНИМАНИЕ
При отсоединении разъема не прилагайте
значительных усилий.






 4. Снимите модуль подушки безопасности водителя.


ВНИМАНИЕ
Снятая подушка должна хранится в чистом, сухом
месте накладкой вверх.





5.  Отверните гайку крепления и с помощью съемника

(09561-11002) демонтируйте рулевое колесо.


ВНИМАНИЕ
Не снимайте рулевое колесо ударным способом: можно
повредить механизм складывания колонки при
столкновении.








МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

И ЧАСОВАЯ ПРУЖИНА

RT-21







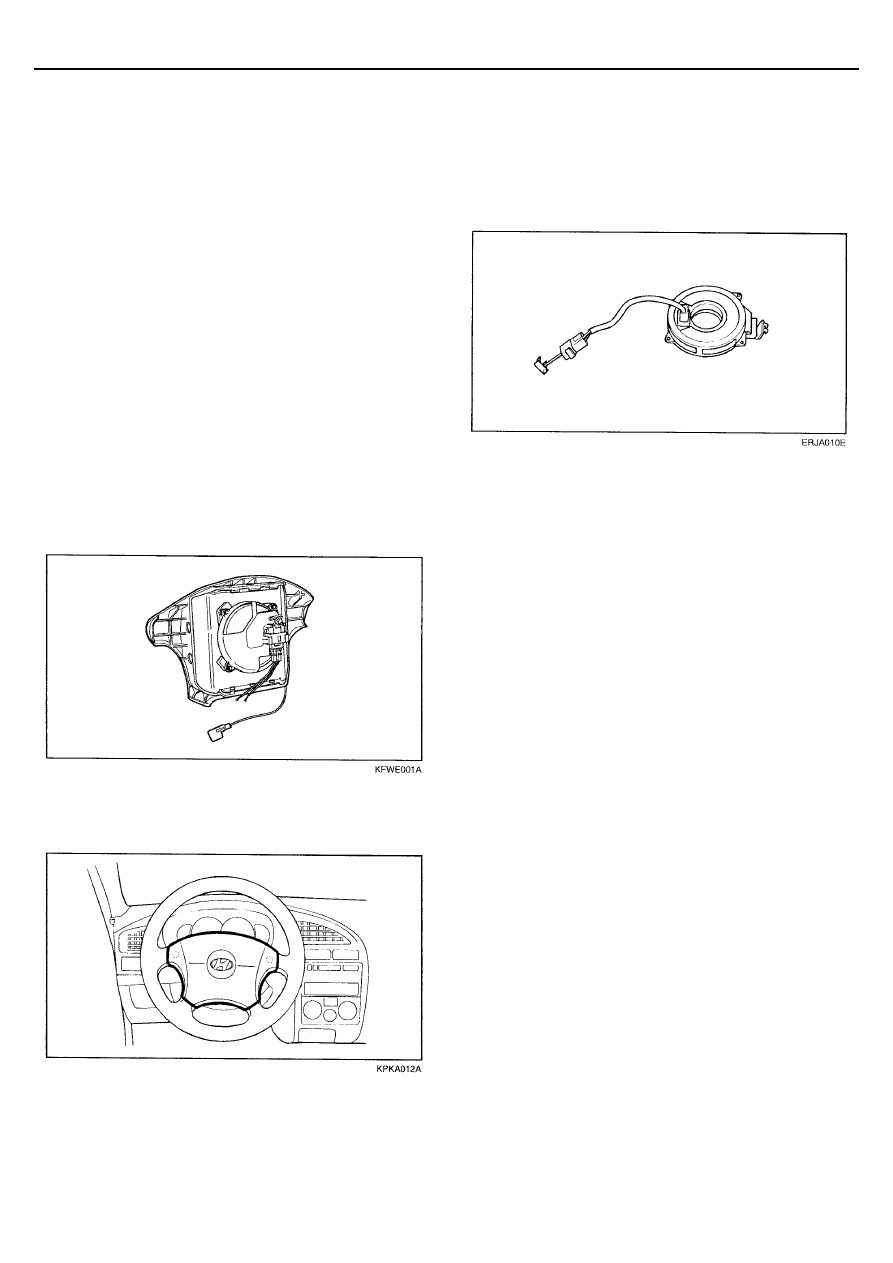

ПРОВЕРКА



МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ


Если в результате проверки обнаружится какая-либо
дефектная деталь, замените модуль подушки безопасности
на новый.

Старая подушка безопасности подлежит подрыву по
специальной процедуре.

ВНИМАНИЕ
Никогда не пытайтесь измерять сопротивление
электрозапала подушки даже с помощью специального
тестера: возможен внезапный подрыв подушки,
который приведет к несчастному случаю.

1.  Проверьте накладку модуля подушки (выбоины,

трещины, деформация).


2.  Проверьте корпус модуля подушки (выбоины,

трещины, деформация).


3.  Проверьте состояние разъема (деформация контактов,

фиксаторы, скручивание проводов).


4.  Проверьте надувной модуль подушки (выбоины,

трещины, деформация).






5.  Установите модуль подушки на рулевое колесо для

проверки относительного положения подушки и
рулевого колеса.









ЧАСОВАЯ ПРУЖИНА


1.  Если в результате проверки обнаружится какая-либо

дефектная деталь, замените часовую пружину на
новую.


2.  Проверьте состояние разъема (деформация контактов,

фиксаторы) и защитной трубки.
