ЕМ-70

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







ВПУСКНОЙ КОЛЛЕКТОР

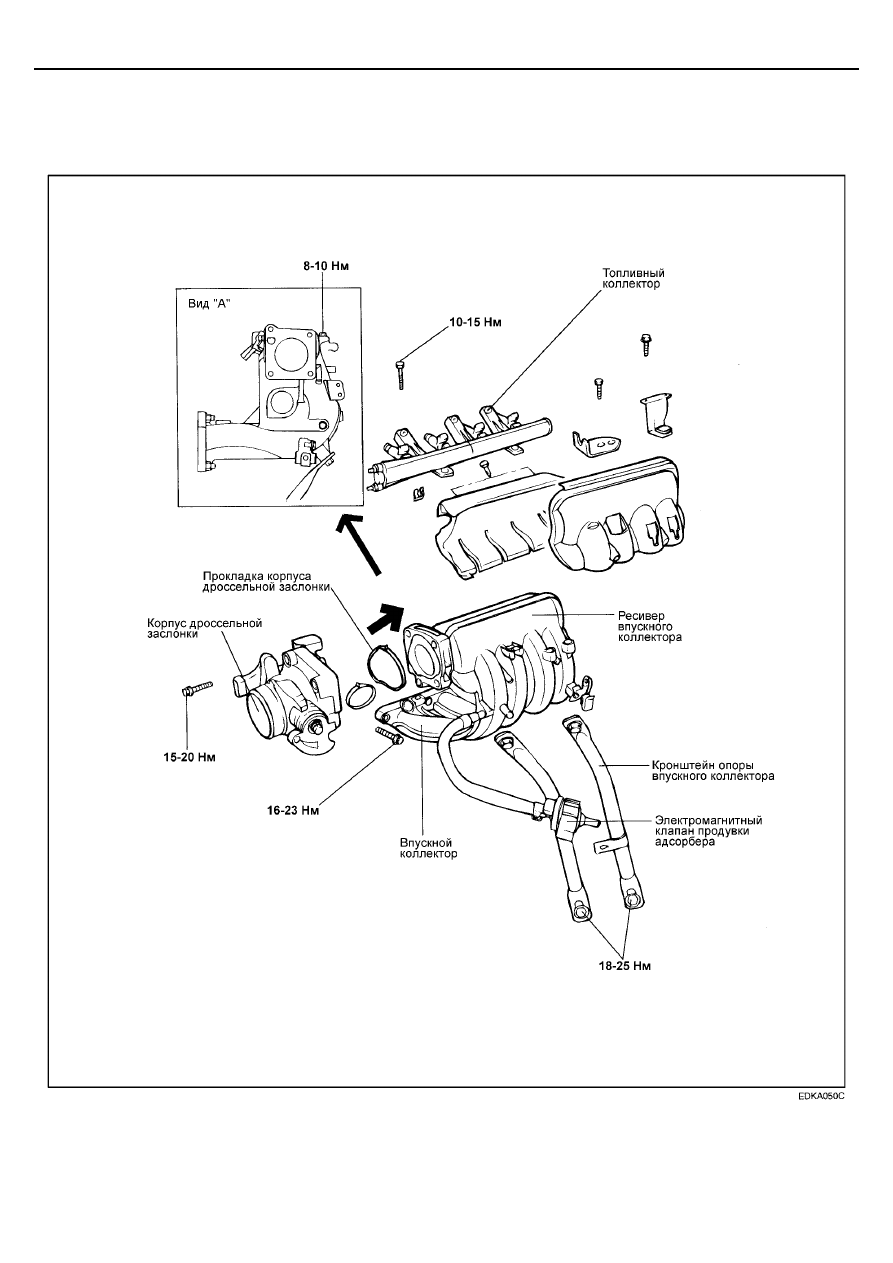

КОМПОНЕНТЫ









СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-71







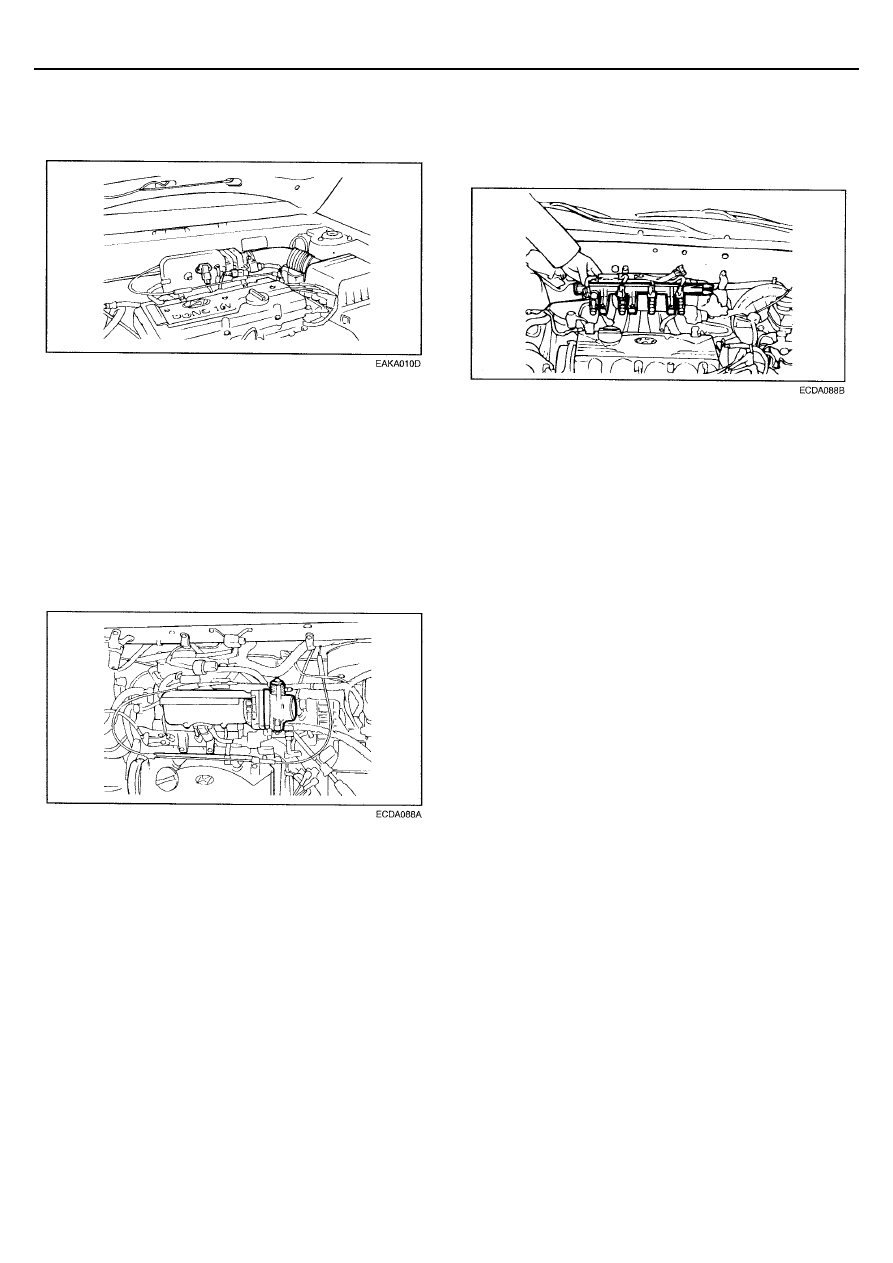

СНЯТИЕ


1.   Снимите шумозащитный кожух двигателя.





2.   Отсоедините впускной воздушный шланг от корпуса

дроссельной заслонки.


3.   Отсоедините трос педали акселератора.

4.   Отсоедините шланг системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


5.   Отсоедините вакуумные шланги, разъем жгута

проводов сервопривода регулятора оборотов
холостого хода и разъем жгута проводов датчика
положения дроссельной заслонки.






6.   Перед отсоединением топливного шланга высокого

давления от топливного коллектора стравите
остаточное давление из топливопроводов высокого
давления, чтобы не допустить разбрызгивания
топлива.


7.   Отверните крепление впускного коллектора.

8.   Снимите впускной коллектор в сборе и прокладку.

9.   Отсоедините разъем жгута проводов топливных

форсунок.



 10.

Снимите топливный коллектор вместе с форсунками.


ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при снятии
топливного коллектора.







ПРОВЕРКА



ВПУСКНОЙ КОЛЛЕКТОР


1.   Проверьте детали на отсутствие трещин и

повреждений.



ВОЗДУШНЫЙ ШЛАНГ


1.   Проверьте детали на отсутствие трещин и

повреждений.





ЕМ-72

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







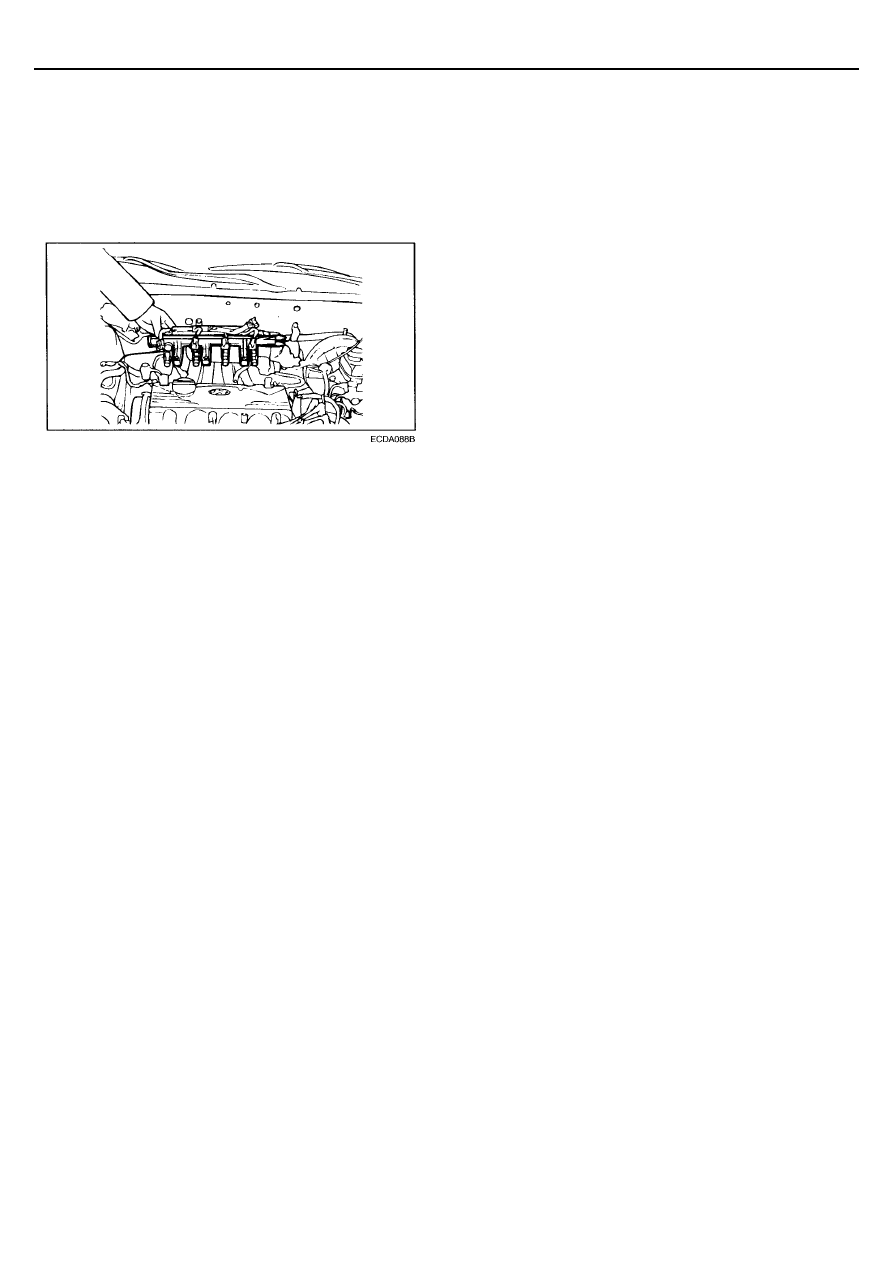

УСТАНОВКА


1.   Замените прокладку впускного коллектора новой и

установите впускной коллектор на место.


ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при
установке топливного коллектора.





2.   Установите топливный коллектор вместе с

форсунками.


3.   Подсоедините разъем жгута проводов топливных

форсунок.


4.   Установите кронштейн опоры впускного коллектора.

5.   Подсоедините топливный шланг высокого давления.

6.   Подсоедините шланг системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


7.   Подсоедините впускной воздушный шланг к корпусу

дроссельной заслонки.


8.   Подсоедините трос педали акселератора.

9.   Подсоедините разъем жгута проводов сервопривода

регулятора оборотов холостого хода и разъем жгута
проводов датчика положения дроссельной заслонки.









СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-73







ГЛУШИТЕЛЬ



ГЛУШИТЕЛЬ

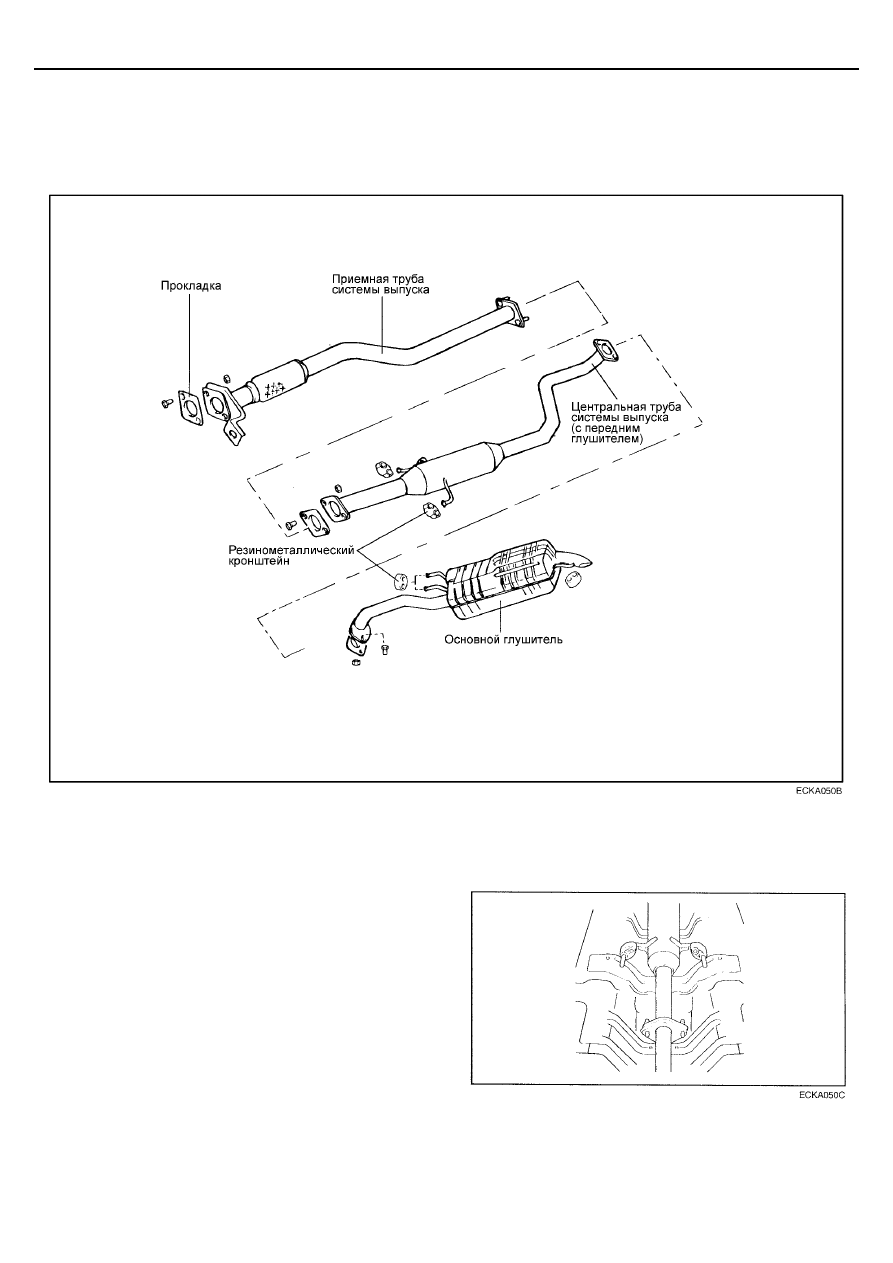

КОМПОНЕНТЫ










СНЯТИЕ



ОСНОВНОЙ ГЛУШИТЕЛЬ


ВНИМАНИЕ
Перед началом операций снятия или проверки
компонентов системы выпуска убедитесь, что они
достаточно остыли.







1.   Отсоедините основной глушитель от центральной

трубы системы выпуска.
