ТОРМОЗНАЯ СИСТЕМА



ОБЩАЯ ИНФОРМАЦИЯ........................................................................... BR -2



ТОРМОЗНАЯ СИСТЕМА .......................................................................... BR -9



СТОЯНОЧНЫЙ ТОРМОЗ ....................................................................... BR -30



АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS).................... BR -33







































































BR-2

ТОРМОЗНАЯ СИСТЕМА







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА)


Главный тормозной цилиндр


Тип



Внутренний диаметр







Датчик уровня тормозной жидкости


Двухконтурный
22,22 мм (CBS)
23,81 мм (ABS)
Установлен

Усилитель тормозов


Тип



Рабочий диаметр




Степень усиления


Вакуумный
Одноконтурный (10 дюймов) (CBS)
Двухконтурный (7 + 8 дюймов) (ABS, TCS)
5,5 : 1 (CBS)
6,0 : 1 (ABS)

Регулятор давления задних тормозов


Точка включения (точка излома характеристики)



Коэффициент декомпрессии


2600 кПа
0,27 : 1

Передние дисковые тормоза


Тип



Наружный диаметр тормозного диска



Толщина тормозного диска



Толщина накладки тормозной колодки



Внутренний диаметр рабочего цилиндра


Плавающий суппорт с вентилируемым диском
257 мм
24 мм
11 мм
54 мм

Задние дисковые тормоза


Тип



Наружный диаметр тормозного диска



Толщина тормозного диска



Толщина накладки тормозной колодки


Плавающий суппорт с невентилируемым диском
258 мм
10 мм
9 мм

Задние барабанные тормоза


Тип



Внутренний диаметр тормозного барабана



Толщина тормозного барабана



Толщина накладки тормозной колодки



Регулировка зазора


С ведущей и ведомой колодками
203,2 мм
9,4 мм
5,14 мм
Автоматическая

Стояночный тормоз


Привод



Тип



Расположение троса


С механическим приводом на тормозные колодки задних колес
Рычажный
V - образное

ПРИМЕЧАНИЕ:
CBS - Стандартная тормозная система.
ABS - Антиблокировочная система тормозов.
TCS – Противобуксовочная система.








ОБЩАЯ ИНФОРМАЦИЯ BR-3







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СИСТЕМА ABS)



Компонент

Параметр

Номинальное значение

Примечание

Электронный блок
управления ABS (ABSCM)

Рабочее напряжение
Рабочая температура

10 - 16 В
− 40 °С ... + 110 °С

Встроенный электронный блок
управления ABS и EBD

Контрольные лампы
 ABS
 BRAKE

(EBD)




Рабочее напряжение
Сила тока


12 В
80 мА

Контрольная лампа BRAKE горит
если: Включен стояночный тормоз,
Низкий уровень тормозной
жидкости, Неисправность системы
EBD

Датчик частоты
вращения колеса

Внутреннее сопротивление
Выходной сигнал
Зазор между полюсным
наконечником датчика и
зубьями ротора датчика

1275 - 1495 Ом
15 - 2000 Гц
0,2 - 1,2 мм

Температура окружающей среды

Минимальное напряжение на
датчике: 150 мВ

Вес
Электродвигатель насоса ABS
Мощность электродвигателя
Расход насоса
Емкость гидроаккумулятора


Низкого давления (LPA)



Высокого давления (HPA)

2,5 кг
12 В, 30 А
180 Вт
5,5 см

3

/сек


2,1 см

3

6,0 см

3

HECU (Гидравлический
блок и электронный блок
управления ABS в сборе)

Электромагнитные клапаны


Нормально открытый
клапан



Нормально зарытый клапан


Рабочее
напряжение: 12 В


NO – нормально открытый клапан
(Normal Open)
NС – нормально закрытый клапан
(Normal Closed)
LPA – Гидроаккумулятор низкого
давления (Low Pressure Accumulator)
HPA – Гидроаккумулятор высокого
давления (High Pressure Accumulator)




ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ




Номинальное значение

Предельное допустимое
значение

Высота расположения педали тормоза над полом 170

мм



Полный ход педали тормоза 128

мм



Зазор между педалью тормоза и корпусом выключателя стоп-
сигналов при отпущенной педали

0,5 - 1,0 мм



Свободный ход педали тормоза

3 - 8 мм



Расстояние между полом и педалью тормоза в нажатом
состоянии

61 мм и более



Зазор между штоком вакуумного усилителя и поршнем
главного тормозного цилиндра

0 мм (при разрежении
500 мм. рт. ст.)



Ход рычага стояночного тормоза при усилии 196 Н 8

щелчков



Толщина накладки колодки переднего тормоза 11

мм 2

мм

Толщина накладки переднего тормозного диска 24

мм 22,4

мм

Толщина накладки колодки заднего барабанного тормоза 5,14

мм 1,5

мм

Внутренний диаметр тормозного барабана 203,2

мм 205

мм





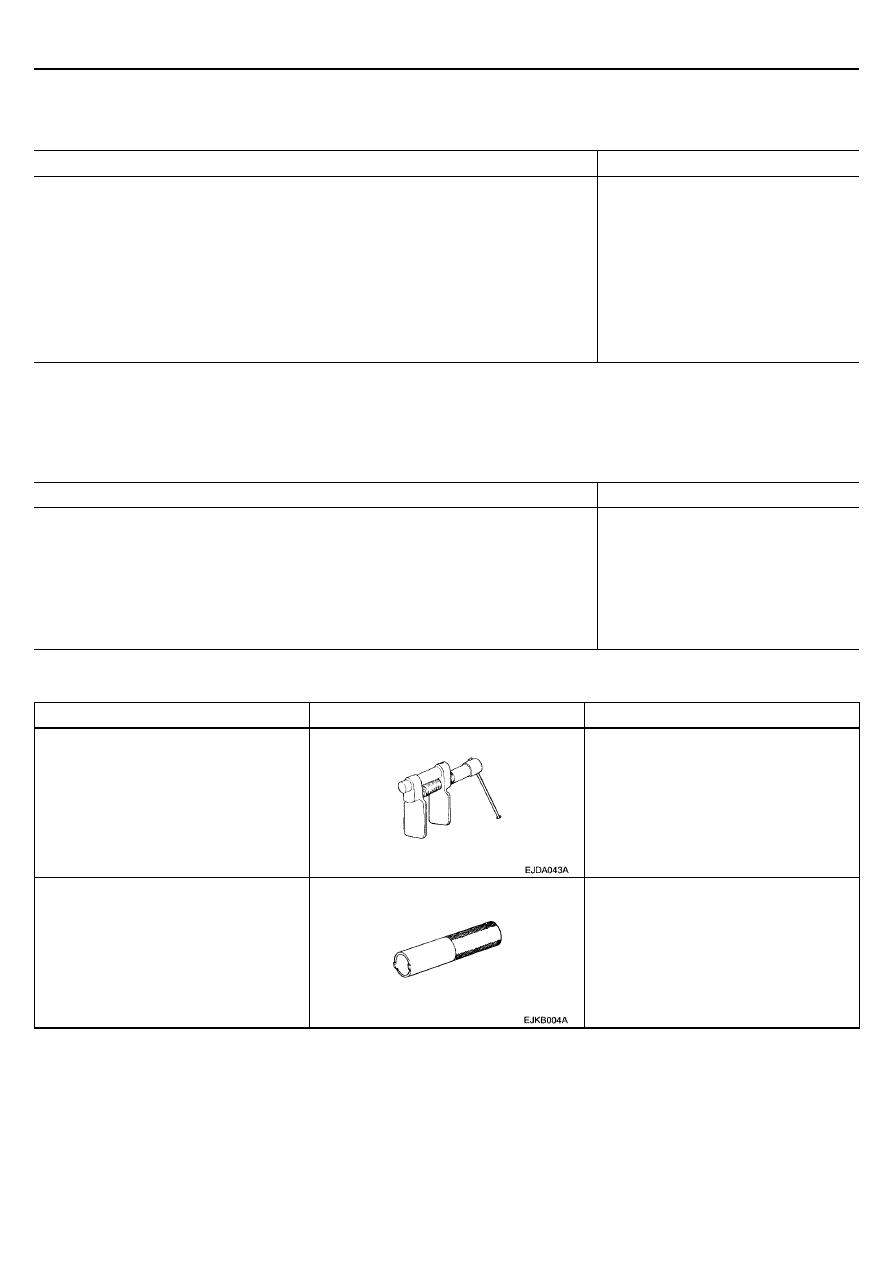

BR-4

ТОРМОЗНАЯ СИСТЕМА







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
(ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА)



Момент затяжки (Нм)

Гайка крепления главного тормозного цилиндра к вакуумному усилителю тормозов

8 - 12

Гайки крепления вакуумного усилителя тормозов

13 - 16

Крепления вакуумного шланга усилителя тормозов к ресиверу впускного коллектора

15 - 18

Штуцер для прокачки

7 - 13

Накидная гайка тормозной трубки, тормозного шланга

13 - 17

Болт направляющего пальца суппорта тормоза

22 - 32

Направляющий палец суппорта тормоза

35 - 45

Суппорт тормоза к поворотному кулаку

65 - 75

Тормозной шланг к суппорту переднего тормоза

25 - 30


ВНИМАНИЕ
После снятия всегда заменяйте самоконтрящиеся гайки
новыми.







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ (ABS)



Момент затяжки (Нм)

Болт крепления датчика частоты вращения колеса





Для переднего колеса

8 - 9,5



Для заднего колеса

15,5 - 16,5

Болты крепления гидравлического блока и электронного блока управления ABS в сборе  8 - 10
Болты кронштейна крепления гидравлического блока и электронного блока
управления ABS в сборе

9 - 10

Крепление 6 тормозных трубок к гидравлическому блоку ABS

16



СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование)

Рисунок

Назначение

09581-11000
Расширитель для поршней суппорта



Заведение поршней переднего
дискового тормоза в суппорт.

09580-34000
Оправка для поршня заднего дискового
тормоза.



Снятие и установка поршня заднего
дискового тормоза.
