7 95

Техническое обслуживание

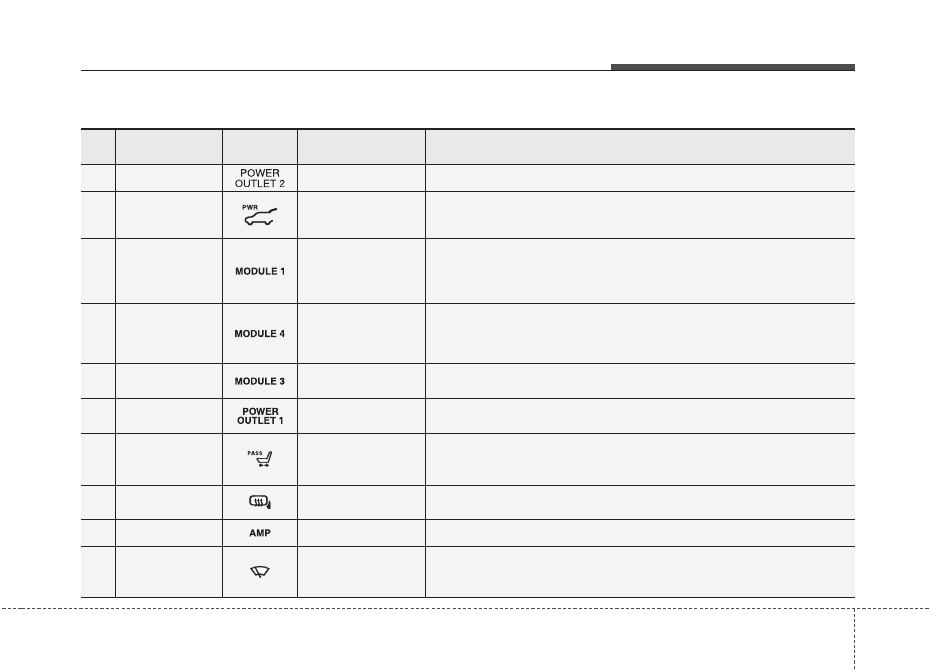

Панель приборов (панель предохранителей со стороны водителя)

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

1

20A

РОЗЕТКА ПИТАНИЯ 2 Розетка питания консоли, задняя розетка питания

2

30A

КРЫШКА

БАГАЖНИКА С

ЭЛЕКТРОПРИВОДОМ

Крышка багажника с электроприводом

3

10A

МОДУЛЬ 1

Блок управления эл. ключа, BCM, аудиосистема, усилитель, JBL AMP,
головное аудиовизуальное устройство с навигацией, преобразователь пост.
тока (аудиосистема/усилитель) Потолочная лампа консоли, система помощи
при парковке, переключатель наружного зеркала с электроприводом

4

10A

МОДУЛЬ 4

Блок реле и предохранителей моторного отсека (реле 3, реле 12),
выключатель стоп-сигнала, многофункциональный диагностический разъем,
устройство активной воздушной заслонки,
датчик предупреждения о состоянии топливного фильтра (D4FD)

5

7.5A

МОДУЛЬ 3

Блок управления эл. ключа, BCM, панорамный люк на крыше, датчик дождя,
модуль управления CCS водителя/пассажира, блок реле ICM (реле омывателя фар)

6

15A

РОЗЕТКА ПИТАНИЯ 1 Передняя розетка питания

7

20A

СИДЕНЬЕ

ПАССАЖИРА С ЭЛ.

ПРИВОДОМ

Ручной переключатель со стороны пассажира

8

10A

ОБОГРЕВАТЕЛЬ

ЗЕРКАЛА

Наружное зеркало с электроприводом со стороны водителя/пассажира,
ЭБУД/PCM, блок управления кондиционера

9

25A

УСИЛИТЕЛЬ

Усилитель, JBL AMP, преобразователь постоянного тока в постоянный (усилитель)

10

25A

ОЧИСТИТЕЛЬ

ВЕТРОВОГО СТЕКЛА

Блок реле ICM (реле датчика дождя), многофункциональный
переключатель, блок реле и предохранителей моторного отсека (реле 7),
электродвигатель очистителя ветрового стекла

Техническое обслуживание

96

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

11

7.5A

КОНДИЦ.

Блок реле и предохранителей моторного отсека (реле 4), блок EMS
(реле подогревателя топлива) дизельный блок (реле обогревателя с ПТК
№2/№3), блок управления кондиционером

12

15A

ОБОГРЕВАТЕЛЬ

РУЛЕВОГО КОЛЕСА

Обогреватель рулевого колеса

13

25A

ЭЛ/СТЕКЛОП.

ДВЕРИ, ЛЕВ

Реле стеклоподъемника левой двери, главный переключатель
стеклоподъемника с электроприводом окна водителя/пассажира, модуль
стеклоподъемника с электроприводом с защитой от защемления, модуль
стеклоподъемника с электроприводом заднего левого окна с защитой от
защемления, модуль стеклоподъемника с электроприводом заднего левого окна

14

10A

ОТКРЫТИЕ КРЫШКИ

БАГАЖНИКА

Реле открывания крышки багажника, защелка крышки багажника (SEDAN)
защелка крышки багажника с электроприводом/защелка крышки багажника
(WAGON) блок реле ICM (реле блокировки/разблокировки топливного фильтра)

15

30A

ЭЛ.ПРИВОД.

СИДЕНЬЯ ВОД.

Блок IMS водителя, ручной переключатель со стороны водителя

16

7.5A

МОДУЛЬ 2

BCM, преобразователь постоянного тока в постоянный
(аудиосистема/усилитель), аудиосистема, электрохромное стекло, блок системы
помощи удержания автомобиля в пределах полосы движения, блок управления
кондиционером, блок системы помощи при парковке, блок помощи при
парковке, выключатель ISG, регулятор наклона передних фар, фара
левая/правая, блок IMS водителя, блок автоматической коррекции угла наклона
фар, привод корректора угла наклона фар, правой/левой, обогреватель
левого/правого заднего сиденья, блок контроля давления в шинах, блок
управления CCS водителя/пассажира, индикатор рычага переключения передач
АКПП, консольный переключатель, блок подогрева сидения водителя/пассажира

17

15A

ЗП ОЧИСТ

Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель, модуль задней шторки

18

10A

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ ТОРМОЗА

Переключатель стоп-сигнала, ЭБУ электронных ключей

7 97

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

19

25A

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИКИ С

ПРАВОЙ СТОРОНЫ

Реле стеклоподъемника правой двери, главный переключатель
стеклоподъемника с электроприводом окна водителя/пассажира, модуль
стеклоподъемника с электроприводом с защитой от защемления, модуль
стеклоподъемника с электроприводом заднего правого окна с защитой от
защемления, модуль стеклоподъемника с электроприводом заднего правого окна

20

10A

МРП 2

Блок управления эл. ключа, кнопка пуска и останова модуль иммобилайзера

21

7.5A

МОДУЛЬ 5

Наружная рукоятка эл. ключа со стороны водителя/пассажира, наружное
зеркало с электроприводом со стороны водителя/пассажира, устройство
активной воздушной заслонки, переключатель обогревателя левого/правого
заднего сиденья, датчик автоматического освещения и фотоэлемент,
переключатель спортивного режима, соленоид ключа

22

20A

ЗАЖ1

Блок реле и предохранителей м/о (предохранитель - F27, F28, F29, F30, F31)

23

10A

МОДУЛЬ 6

Комбинация приборов, переключатель обогревателя переднего
левого/правого сиденья, передний модуль адаптивного освещения,
электрический модуль стояночного тормоза

24

10A

MDPS

Блок управления EPS

25

20A

ЗАМОК ДВЕРИ

Реле блокировки/разблокировки двери, блок реле ICM (реле двойной
блокировки), привод замка двери со стороны пассажира/водителя,
привод замка задней левой/правой двери

26

15A

ОБОГРЕВАТЕЛЬ

ПЕРЕДНИХ

СИДЕНИЙ

Блок управления системой CCS сиденья водителя/пассажира, блок
управления обогревателя сиденья водителя/пассажира

27

10A

ПЛАФОН

ОСВЕЩЕНИЯ

САЛОНА

Лампа двери водителя/пассажира, лампа потолочной консоли, плафон
освещения салона, лампа перчаточного ящика, лампа освещения багажника,
лампа освещения пространства для ног на стороне водителя/пассажира, лампа
освещения пыльника, задняя левая/правая лампа индивидуальной подсветки,
лампа в солнцезащитном козырьке левая/правая, датчик открытия двери

Техническое обслуживание

98

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

28

15A

МУЛЬТИМЕДИА

Аудиосистема, аудиовизуальное головное устройство с навигацией,
преобразователь пост.тока в пост. ток (аудиосистема)

29

15A

ПОДУШКА

БЕЗОПАСНОСТИ

Блок управления SRS

30

10A

ШТОРКИ

БЕЗОПАСНОСТИ

Модуль задней шторки

31

7.5A

ПАМЯТЬ 1

Комбинация приборов, модуль контроля давления в шинах, модуль задней
шторки, датчик наклона, модуль управления кондиционером, BCM,
ультразвуковой датчик защиты от несанкционированного доступа в салон, модуль
сирены IMS водителя, переключатель наружного зеркала с электроприводом

32

7.5A

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

Комбинация приборов

33

7.5A

МРП 3

ЭБУ электронных ключей, модуль иммобилайзера

34

15A

ОБОГРЕВАТЕЛЬ

ЗАДНЕГО СИДЕНЬЯ

Блок обогревателя заднего сиденья (слева/справа)

35

7,5A

ПАМЯТЬ 2

Приемник радиосигнала

36

10A

МРП 1

Блок управления эл. ключом

37

7,5A

ПУСК

Без кнопки пуска: Блок реле и предохранителей моторного отсека (реле 8),
переключатель замка зажигания, переключатель диапазонов АКПП с
пусковой кнопкой: ECM/PCM, переключатель диапазонов АКПП

38

20 A

ЛЮК НА КРЫШЕ

Панорамный люк в крыше
