7 3

Техническое обслуживание

МОТОРНЫЙ ОТСЕК МОТОРНЫЙ ОТСЕК

OGDE071001/OGD075071

❈ Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя

2. Бачок для тормозной жидкости/

сцепления*

3. Положительная клемма

аккумуляторной батареи

4. Отрицательная клемма

аккумуляторной батареи

5. Блок предохранителей

6. Воздушный фильтр

7. Крышка радиатора

8. Бачок для охлаждающей жидкости

двигателя

9. Масляный щуп

10. Бачок для жидкости омывателя

ветрового стекла

* :

при наличии

■ Бензиновый двигатель - 1,6-GDI

■ Бензиновый двигатель - 1,6 T-GDI

Техническое обслуживание

4

7

OGD075001/OGDE071070

❈ Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя

2. Бачок для тормозной жидкости/

сцепления*

3. Положительная клемма

аккумуляторной батареи

4. Отрицательная клемма

аккумуляторной батареи

5. Блок предохранителей

6. Воздушный фильтр

7. Крышка радиатора

8. Бачок для охлаждающей жидкости

двигателя

9. Масляный щуп

10. Бачок для жидкости омывателя

ветрового стекла

* :

при наличии

■ Бензиновый двигатель - 1,6 MPI

■

■ Бензиновый двигатель - 1,4 MPI

7 5

Техническое обслуживание

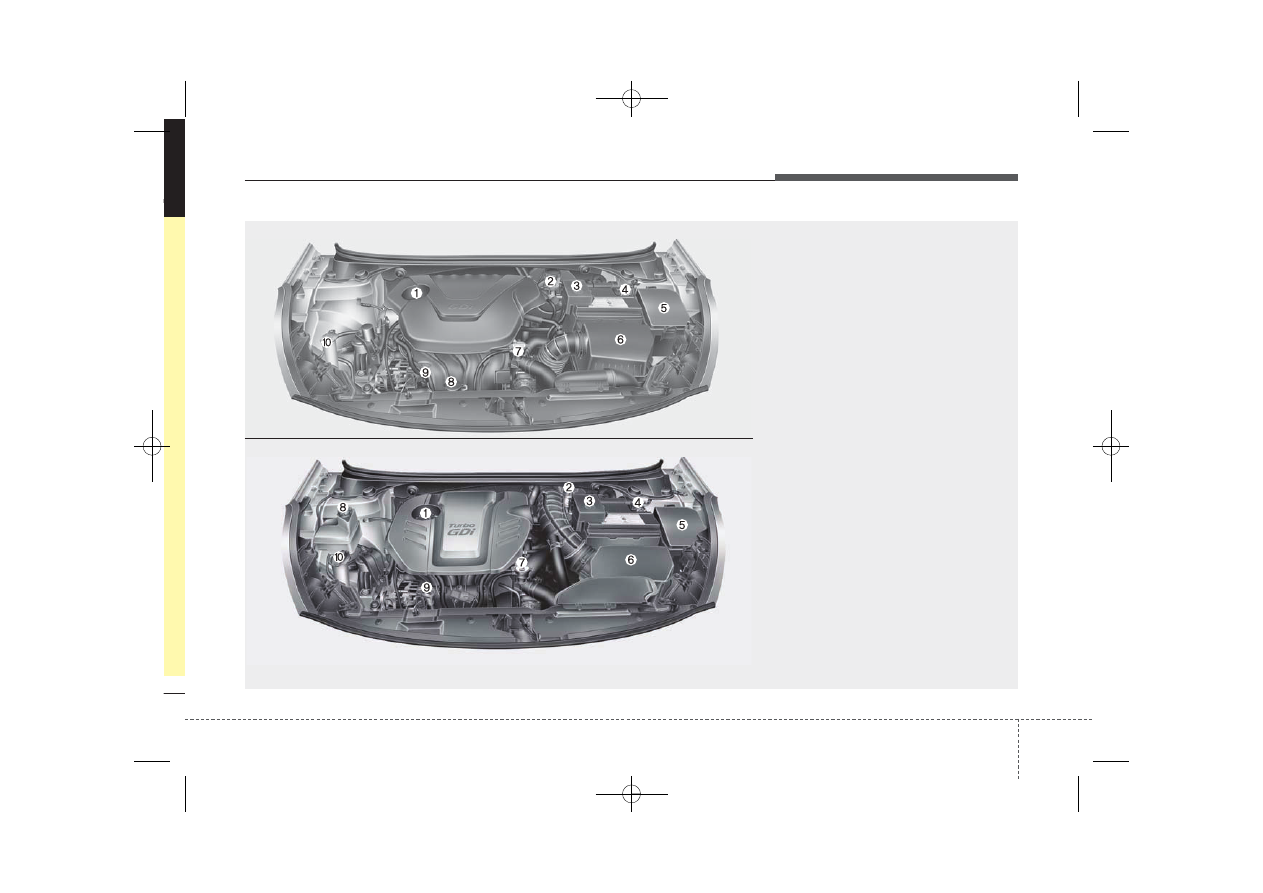

OGDE075120

❈ Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя

2. Бачок для тормозной жидкости/

сцепления*

3. Положительная клемма

аккумуляторной батареи

4. Отрицательная клемма

аккумуляторной батареи

5. Блок предохранителей

6. Воздушный фильтр

7. Крышка радиатора

8. Бачок для охлаждающей жидкости

двигателя

9. Масляный щуп

10. Бачок для жидкости омывателя

ветрового стекла

11. Топливный фильтр

* :

при наличии

■ Дизельный двигатель

Техническое обслуживание

6

7

ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При выполнении любых работ по
техническому обслуживанию или
проверке Вы должны соблюдать
максимальную осторожность, чтобы
не повредить автомобиль и не
травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам с работоспособностью
автомобиля, аварии или травме
человека.

Ответственность владельца

✽ К СВЕДЕНИЮ

Владелец несет ответственность за
профилактическое обслуживание и
хранение документации.

Рекомендуется проводить обслужи

-

вание автомобиля у авторизованного
дилера HYUNDAI. Храните документы
о надлежащем техническом
обслуживании, проведенном в
соответствии с запланированным
графиком технического обслуживания.
Эта информация необходима для
подтверждения того, техническое
и профилактическое обслуживание
автомобиля соответствует
требованиям, предъявляемым для
сохранения гарантийных обязательств
на Ваш автомобиль. Подробная
информация о гарантийных
обязательствах представлена в
паспорте технического обслуживания
автомобиля. Ремонт и необходимая
настройка,явившиеся следствием
ненадлежащего обслуживания не
покрываются условиями гарантии.

Меры предосторожности для
владельца автомобиля при
техническом обслуживании

Ненадлежащее или неполное
обслуживание может привести к
проблемам. В этом разделе
приведены инструкции только по тем
пунктам технического обслуживания,
которые легки для выполнения.

✽ К СВЕДЕНИЮ

Ненадлежащее техническое
обслуживания автомобиля владельцем
в гарантийный период может повлиять
на действие гарантии. Подробную
информацию можно получить в
отдельном паспорте технического
обслуживания, прилагаемом к
автомобилю. Если вы не уверены, что
можете правильно выполнить какую-
либо процедуру ремонта или
технического обслуживания автомо

-

биля, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
