Электросхемы. Электростеклоподъемник двери водителя - Hyundai Solaris

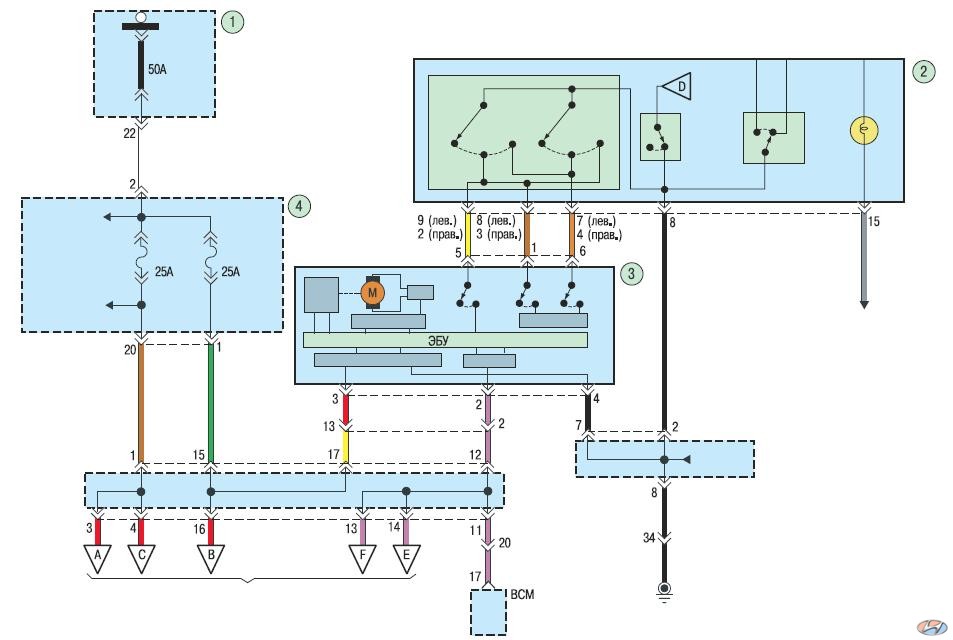

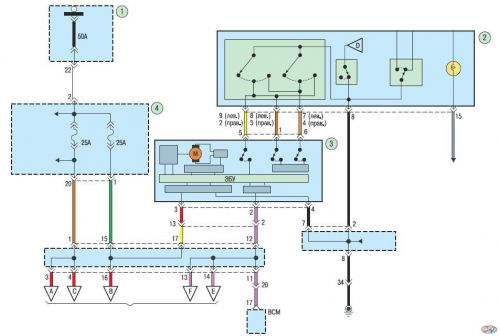

Схема 21. Электростеклоподъемник двери водителя (с интеллектуальным модулем привода):1 – блок реле и предохранителей в моторном отсеке; 2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем привода стеклоподъемников); 3 – интеллектуальный модуль привода стеклоподъемника двери водителя; 4 – блок реле и предохранителей в салоне автомобиля.
