Передняя подвеска - Hyundai Solaris
Особенности конструкции передней подвески

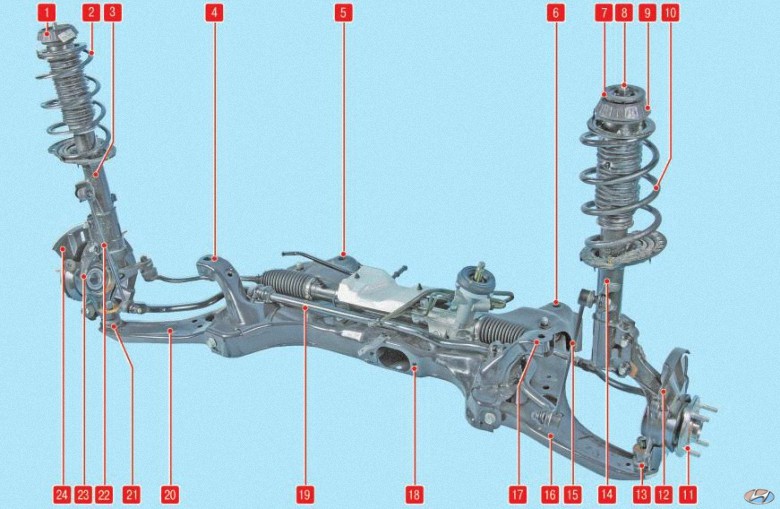

Рис. 1. Расположение элементов передней подвески: 1, 9 – верхние опоры амортизаторных стоек; 2, 10 – пружины амортизаторной стойки; 3, 14 – амортизаторные стойки; 4, 17 – кронштейны переднего крепления поперечины к кузову; 5, 6 – кронштейны заднего крепления поперечины к кузову; 7 – упорная шайба; 8 – гайка верхнего крепления амортизаторной стойки; 11 – ступица поворотного кулака; 12, 24 – тормозные щиты; 13, 21 – шаровые опоры; 15, 22 – стойки стабилизатора поперечной устойчивости; 16, 20 – рычаги передней подвески; 18 – поперечина передней подвески; 19 – штанга стабилизатора поперечной устойчивости; 23 – поворотный кулак передней подвески Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками 3 и 14 (рис. 1), с витыми цилиндрическими пружинами 2 и 10, поперечными рычагами 16 и 20, стабилизатором поперечной устойчивости 19. Основной элемент передней подвески – телескопические амортизаторные стойки 3 и 14, совмещающие функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собрана витая цилиндрическая пружина 2 (10), буфер сжатия, защитный кожух стойки и верхняя опора 1 (9). Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом подвески 16 (20) через поворотный кулак 23 шаровой опорой 13 (21). Стабилизатор поперечной устойчивости 19 с установленными на нем резиновыми втулками соединен с поперечиной 18 передней подвески автомобиля двумя скобами, а с кронштейнами амортизаторных стоек передней подвески – стойками 15 и 22. Рычаги 16 и 20 крепятся к поперечине 18 передней подвески с помощью резинометаллических шарниров (сайлентблоков), а к поворотному кулаку 23 – посредством шаровых опор 13 и 21. Ступицы 11 передних колес установлены на нерегулируемых двухрядных радиально упорных шариковых подшипниках.
