Действия в чрезвычайной ситуации

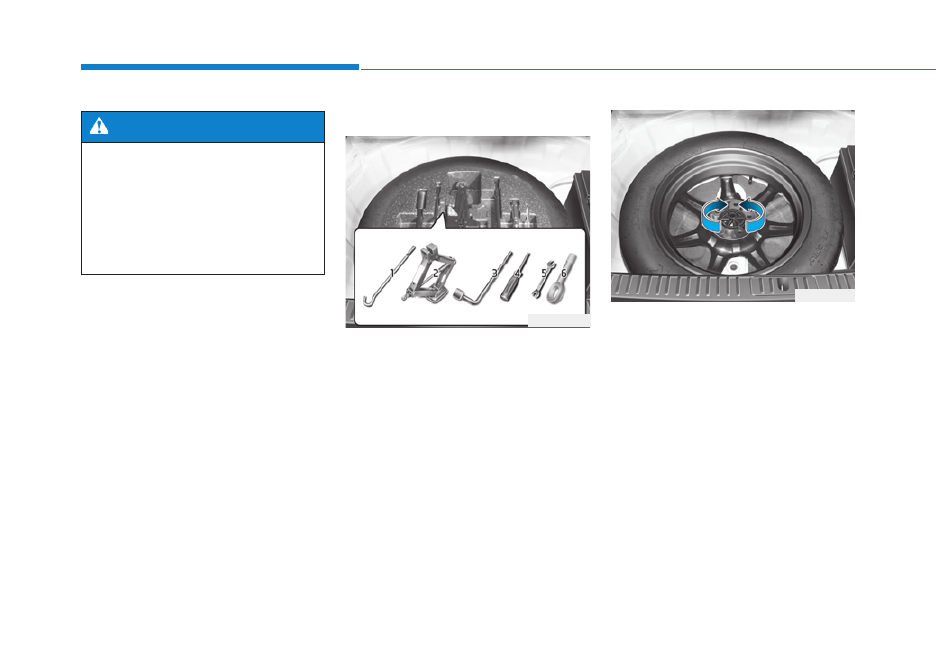

Домкрат и инструменты

➀ Рукоятка домкрата
➁ Домкрат
➂ Ключ для колесных гаек
➃ Отвертка
➄ Гаечный ключ

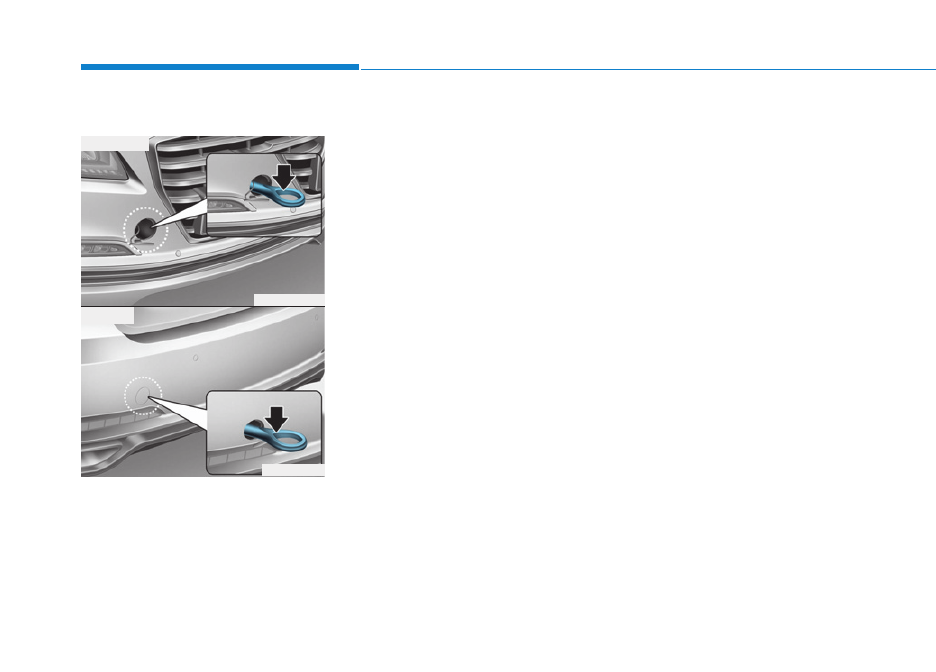

➅ Буксировочный крюк

Домкрат, рукоятка домкрата и
ключ для колесных гаек хранятся в
багажном отделении под крышкой
ящика багажника.
Домкрат предназначен только для
аварийной замены колеса.

Вращайте барашковый прижимной
болт против часовой стрелки для
снятия запасного колеса. Храните
запасное колесо в том же
отделении, затянув барашковый
прижимной болт по часовой стрелке.
Для предотвращения возникновения
дребезжащего звука от запасного
колеса и инструментов храните их в
соответствующих местах.

ЕСЛИ СПУСТИЛАСЬ ШИНА ВО ВРЕМЯ ДВИЖЕНИЯ

Замена шины может
представлять опасность. Для
снижения риска получения
серьезных травм с вероятным
смертельным исходом должны
соблюдаться приведенные в
этом разделе инструкции.

ОСТОРОЖНО

ODH063008

ODH063030

6-21

Действия в чре

звычайной сит

ации

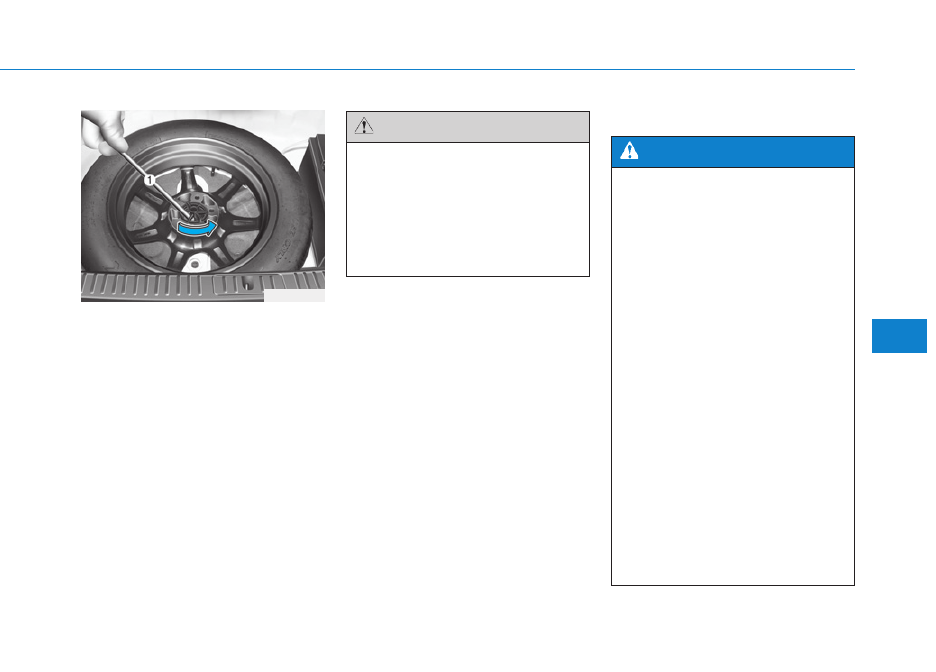

Если сложно вывернуть
прижимной барашковый болт
колеса вручную, его можно легко
вывернуть, используя ручку
домкрата.
1. Установите ручку (1) домкрата

на одну сторону прижимного
барашкового болта колеса.

2. Вращайте

прижимной

барашковый болт колеса против
часовой стрелки ручкой
домкрата согласно принципам
рычага и центра вращения.

Замена колеса

Про подъеме домкратом
транспортное средство может
соскользнуть или
перевернуться, что может
стать причиной серьезной
травмы или смерти.
Должны быть приняты
следующие меры
предосторожности:

•

Не подлезайте под
автомобиль, если он
подвешен на домкрате.

•

ЗАПРЕЩАЕТСЯ менять
колесо на полосе движения.
Замена колеса ВСЕГДА
должна производиться за
пределами дороги на
ровной и твердой
поверхности. Если не
удается найти площадку с
ровной и твердой
поверхностью, необходимо
вызвать эвакуатор.

(Продолжение)

ОСТОРОЖНО

ODH064034

Во время извлечения
запасного колеса или его
размещения не ударьте
аккумуляторную батарею.
Это может привести к
неисправности электро-
оборудования.

ВНИМАНИЕ

6-22

Действия в чрезвычайной ситуации

Замена колеса должна
производиться в следующей
последовательности:
1. Остановить

транспортное

средство на ровной твердой
поверхности.

2. Переведите рычаг переключения

передач в положение P
(парковка), задействуйте
стояночный тормоз и переведите
кнопку пуска/останова в
положение OFF (выкл.).

3. Нажать выключатель аварийной

сигнализации.

Достать из транспортного
средства ключ для колесных
гаек, домкрат, рукоятку
домкрата и запасное колесо.

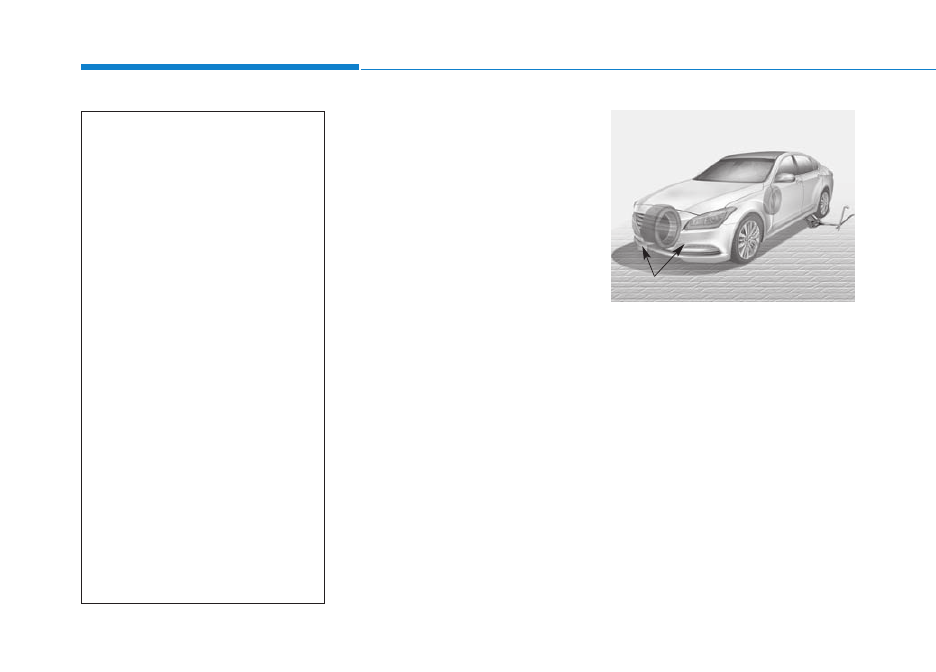

Блокировать по диагонали
переднее и заднее колеса
напротив подлежащего замене
колеса.

6. Вставьте отвертку в канавку

колесного колпака и аккуратно
надавите, чтобы снять колпак
(если имеется).

ODH063010

Блок

(Продолжение)

•

Домкрат должен
использоваться только
входящий в комплект
шоферского инструмента
для данного транспортного
средства.

•

Домкрат для поднятия
транспортного средства
должен устанавливаться
ТОЛЬКО в специально
предназначенных для этого
местах и НИКОГДА не
должен устанавливаться под
бамперы или другие части
транспортного средства.

•

Двигатель поднятого
домкратом транспортного
средства должен быть
остановлен.

•

Никто не должен находиться
в транспортном средстве,
если оно поднято с
помощью домкрата.

•

Необходимо следить, чтобы
дети находились на
достаточном расстоянии от
дороги и от транспортного
средства.

6-23

Действия в чре

звычайной сит

ации

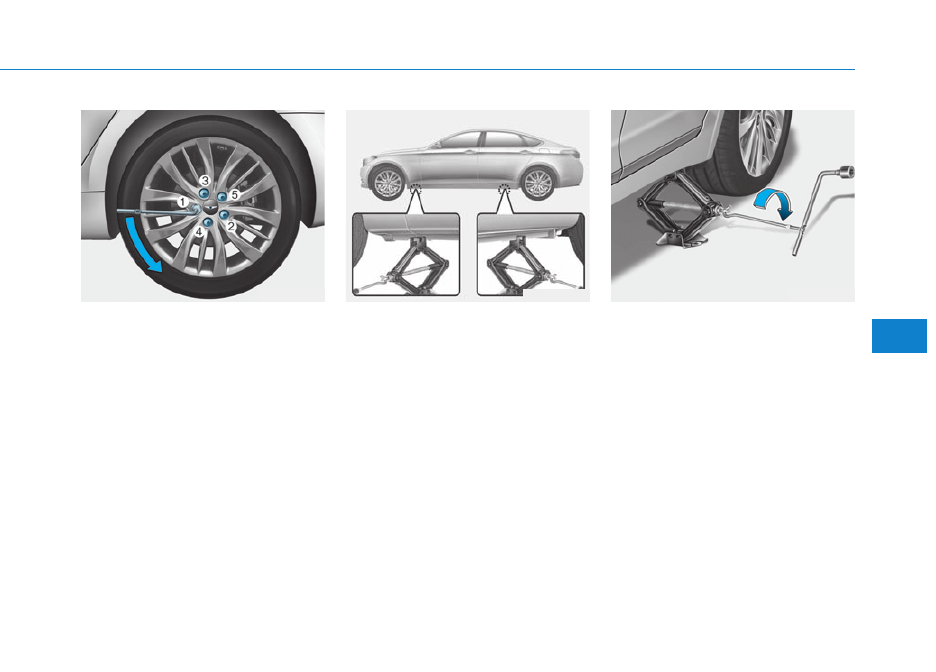

Ослабить против часовой
стрелки гайки крепления
колеса, но не откручивать их
полностью, пока колесо не
будет поднято над землей.

Поместить домкрат под
специально предназначенную
точку подъема, ближайшую к
подлежащему замене колесу.
Точки подъема - это
приваренные к раме пластины с
двумя упорами и выступом.
Запрещается производить
подъем транспортного средства
домкратом в каком-либо другом
месте. При этом может быть
поврежден боковой молдинг-
уплотнитель.

9. Вставить рукоятку в домкрат и

вращать по часовой стрелке,
пока колесо не оторвется от
земли. Убедиться, что поднятое
домкратом транспортное
средство устойчиво.

ODH063011

ODH063013

ODH063012

6-24

Действия в чрезвычайной ситуации

10.

Ослабить гайки крепления
колеса с помощью ключа и
окончательно открутить
руками. Снять колесо со
шпилек и положить на землю.
Удалить грязь со шпилек,
монтажных поверхностей и
колеса.

11. Установить запасную шину на

шпильки ступицы.

12.

Затянуть гайки крепления
колеса от руки конусной
частью в сторону колеса.

13. Опустить

транспортное

средство на землю, вращая
рукоятку домкрата против
часовой стрелки.

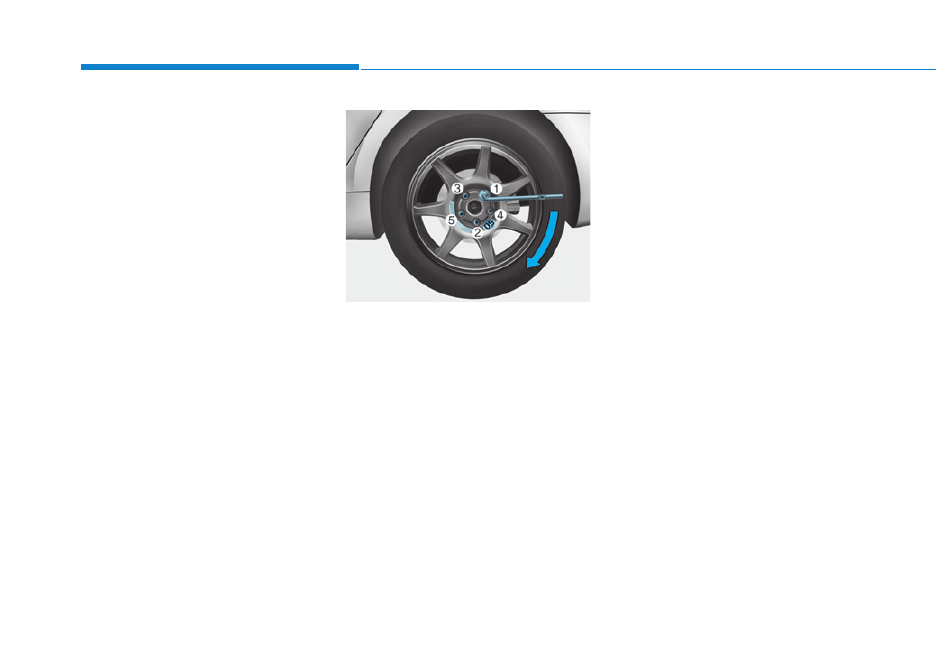

14. С помощью ключа для колесных

гаек закрутить гайки крепления
колеса в показанной
последовательности. Выполнить
повторный контроль затяжки
каждой гайки. После замены
колес рекомендуется как можно
скорее обратиться к
официальному дилеру
HYUNDAI для затяжки колесных
гаек с надлежащим моментом
затяжки. Момент затяжки гаек
крепления колеса: 9~11 кгс·м
(65~79 фунт-сила·фут).

При наличии шинного манометра
следует проверить давление
воздуха в шине (указания
относительно давления воздуха в
шинах приводятся в разделе
"Колеса и шины" главы 8). Если
давление не соответствует норме,
следует вести транспортное
средство на низкой скорости до
ближайшей станции технического
обслуживания для регулировки
давления в шинах. После
регулировки давления воздуха в
шине колпачок вентиля должен
быть закручен на место. Если
колпачок не будет закручен на
место, вероятна утечка воздуха из
шины. Если колпачок вентиля
потерян, необходимо купить
новый и завернуть его на место
при первой же возможности.
После замены спущенное колесо,
домкрат и инструменты должны
быть закреплены на своих
штатных местах.

ODH063014

6-25

Действия в чре

звычайной сит

ации

✽ К СВЕДЕНИЮ

После установки запасного колеса
необходимо при первой же
возможности проверить давление
воздуха в шине. Установить
рекомендованное давление.

Если какое-либо оборудование,
такое как домкрат, шпильки, гайки
или любое другое оборудование,
повреждено или находится в
ненадлежащем состоянии, не
следует пытаться производить
замену колеса. В этом случае
должна быть вызвана помощь.

На этом транспортном
средстве используются
шпильки и гайки крепления
колес с метрической резьбой.
При замене колеса следует
использовать оригинальные
гайки крепления колеса. Если
необходима замена гаек
крепления колеса, должны
использоваться гайки с
метрической резьбой, иначе
могут быть повреждены
резьбы на шпильках
крепления колеса и колесо не
будет закреплено должным
образом. Для получения
дополнительной информации
рекомендуется обратиться к
официальному дилеру
HYUNDAI.

ВНИМАНИЕ

6-26

Действия в чрезвычайной ситуации

Использование компактного
запасного колеса
(при наличии)
Компактное запасное колесо
предназначено для использования
только в чрезвычайных ситуациях.
В случае установки компактного
запасного колеса управлять
транспортным средством следует
осторожно, соблюдая все меры
предосторожности.

(Продолжение)

•

Запрещается использовать
компактное запасное колесо
постоянно. Ремонт или
замена оригинальной шины
должны быть выполнены
как можно быстрее, чтобы
предотвратить повреждение
компактного запасного
колеса.

•

На полноприводных
транспортных средствах
запрещается использовать
компактное запасное колесо
постоянно. При этом может
быть повреждена система
полного привода или
дифференциал. Компактное
запасное колесо
предназначено для
временного использования
в аварийных ситуациях.

Для предотвращения
повреждения компактного
колеса и последующей потери
управления с вероятной
аварией:

•

Компактное запасное колесо
должно использоваться
только в чрезвычайных
обстоятельствах.

•

Скорость транспортного
средства не должна
превышать 80 км/ч (50 миль/ч).

•

Недопустимо превышать
максимальную нагрузку или
грузоподъемность, указанную
на боковине компактного
запасного колеса.

(Продолжение)

ОСТОРОЖНО

6-27

Действия в чре

звычайной сит

ации

При использовании компактного
запасного колеса на транспортном
средстве:
• После установки компактного

запасного колеса в нем должно
быть проверено давление
воздуха. Давление воздуха в
компактном запасном колесе
должно равняться 420 кПа (60
фунтов/кв. дюйм).

• В случае установки компактного

запасного колеса не следует
пользоваться услугами
автоматических моек.

• Компактное запасное колесо не

должно использоваться на
других транспортных средствах,
поскольку оно предназначено
только для этого транспортного
средства.

• Срок службы протектора шины

компактного запасного колеса
меньше, чем срок службы
обычной шины. Износ протектора
шины компактного запасного
колеса должен регулярно
проверяться. Замена должна
производиться на такую же шину,
в случае необходимости.

• Недопустимо использование

более одного компактного
запасного колеса за один раз.

• Буксировка прицепа недопустима,

если на транспортном средстве
установлено компактное запасное
колесо.

✽ К СВЕДЕНИЮ

После ремонта и установки
оригинального колеса на место
гайки крепления должны быть
затянуты с соответствующим
моментом.
Надлежащий момент затяжки
гаек крепления колеса: 9~11
кгс·м (65~79 фунт-сила·фут).

6-28

Действия в чрезвычайной ситуации

Для предотвращения
повреждения компактного
запасного колеса и
транспортного средства:

•

Двигаться следует на
достаточно низкой скорости,
в зависимости от состояния
дороги, чтобы избежать
различных опасностей, таких
как выбоины или грязь.

•

Следует избегать движения
за пределы видимости.
Диаметр шины компактного
запасного колеса меньше
диаметра обычной шины, в
результате чего дорожный
просвет уменьшается
примерно на 25 мм (1 дюйм).

(Продолжение)

•

Недопустимо устанавливать
на компактное запасное
колесо колесные цепи. Из-за
меньшего размера колеса
колесные цепи не могут
быть установлены должным
образом.

•

Недопустима установка
шины компактного запасного
колеса на другие колеса. Для
установки на компактное
запасное колесо не должны
использоваться стандартные
шины, зимние шины,
декоративные колпаки или
облицовочные кольца.

ВНИМАНИЕ

6-29

Действия в чре

звычайной сит

ации

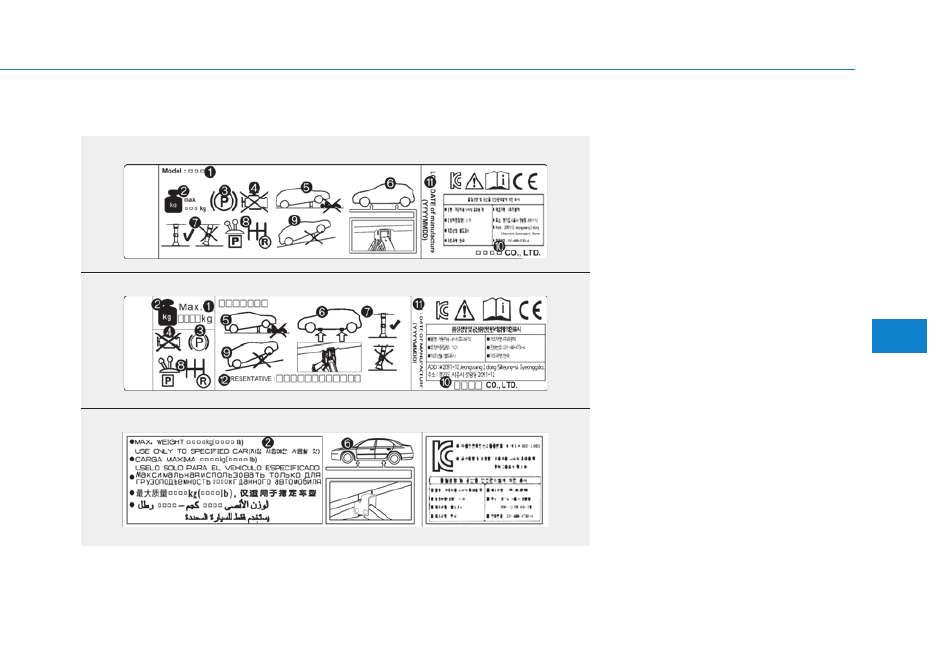

Наклейка домкрата

1. Наименование модели.
2. Максимально допустимая

нагрузка.

При использовании домкрата
задействуйте стояночный тормоз.

При использовании домкрата
заглушите двигатель.

Запрещается находиться под
транспортным средством, которое
опирается на домкрат.

6. Предусмотренные

места

установки под рамой.

7. При

поддомкрачивании

транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.

На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.

9. Домкрат должен опираться на

прочную горизонтальную
поверхность.

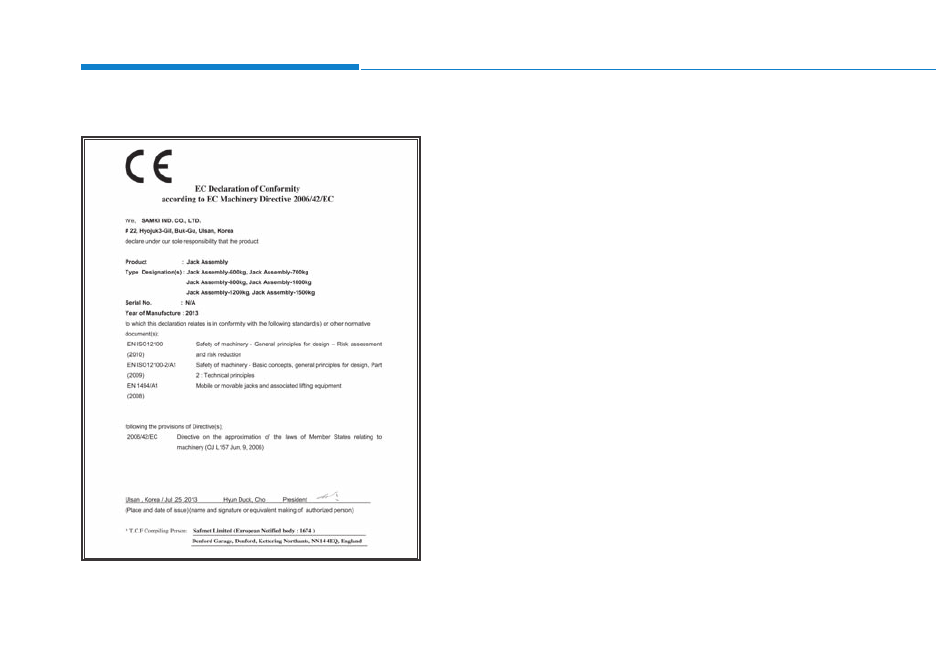

10. Производитель домкрата.
11. Дата производства.
12. Компания-представитель

адрес

❈ Фактическая наклейка домкрата на транспортном средстве может

отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.

• Tип А

■ Пример

• Tип B

• Tип C

OHYK065010

OHYK065011

OHYK064002

6-31

Действия в чре

звычайной сит

ации

Служба буксировки

Если необходима аварийная
букси-ровка, рекомендуется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля
необходимо правильно проводить
процедуры подъема и буксировки.
Рекомендуется использовать
буксирные тележки для колес или
эвакуаторы.

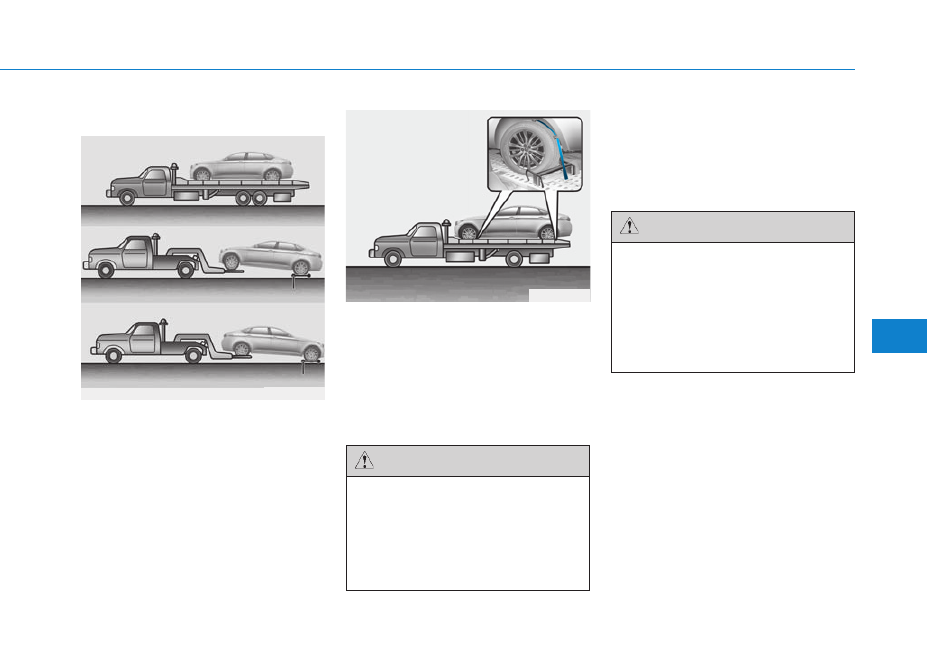

При буксировке транспортного
средства с использовании
платформы колеса должны быть
закреплены упорными колодками и
стяжными стропами (или мягкими
ремнями). Недопустимо пропускать
стяжные стропы поверх панелей
кузова или через колеса.

Для буксировки полноприводных
транспортных средств необходимо
использовать подъемники для
колес, колесные тележки или
платформы, на которых все
четыре колеса оторваны от земли.

Буксировка транспортных средств
с приводом 2WD допустима, когда
задние колеса находятся на земле
(без подкатных тележек), а
передние колеса подняты.
Если любое из колес или
компонентов подвески повреждено
или если транспортное средство
буксируется с задними колесами
на земле, под задними колесами
должна использоваться подкатная
тележка.

БУКСИРОВКА

Запрещается поднимать
автомобиль за узел
буксировки или кузов, а также
части шасси. В противном
случае автомобиль может
быть поврежден.

ВНИМАНИЕ

ODH063020

буксирная тележка

ODH063033

Буксировка полноприводных
транспортных средств, когда
колеса касаются земли,
недопустима. Это может
вызвать повреждение
трансмиссии или системы
полного привода.

ВНИМАНИЕ

6-32

Действия в чрезвычайной ситуации

В случае буксировки эвакуатором,
когда подкатные тележки не
используется, всегда должна
подниматься задняя часть
транспортного средства, а не
передняя.

Если установлен датчик
переворачивания

Если автомобиль оборудован
боковыми подушками
безопасности и шторками
безопасности, для буксировки
переведите кнопку
пуска/останова в положение
OFF (выкл.) или ACC.
Боковые подушки
безопасности и шторки
безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.

ОСТОРОЖНО

ODH063021

ODH063022

•

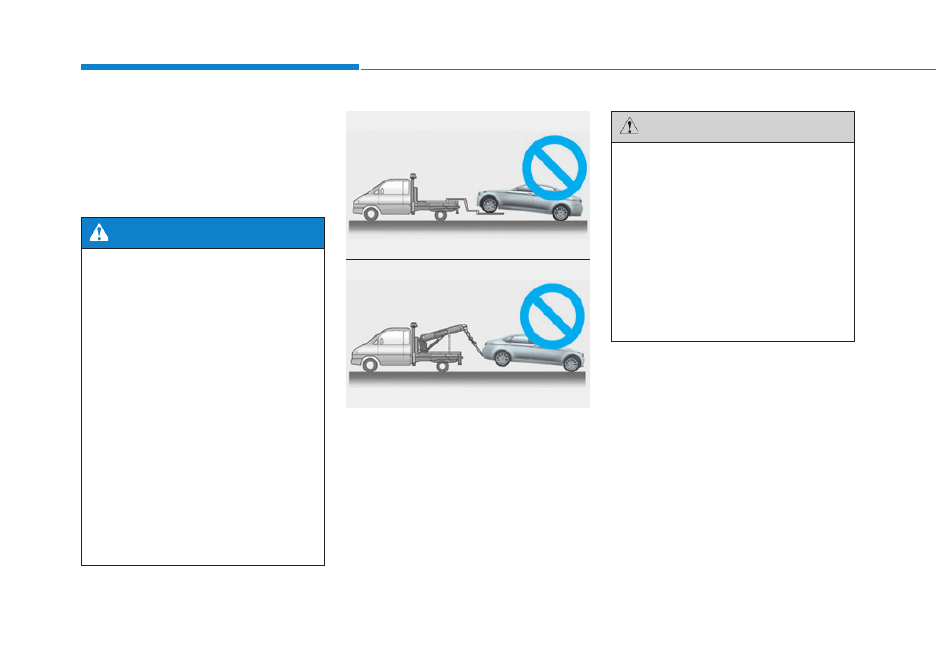

Недопустима буксировка
транспортного средства,
если задние колеса
касаются земли. Это может
вызвать повреждение
транспортного средства.

•

Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.

ВНИМАНИЕ

6-33

Действия в чре

звычайной сит

ации

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите

кнопку

пуска/остановка в положение
ACC.

2. Установите рычаг переключения

передач в положение N
(Нейтраль).

Снимите автомобиль со
стояночного тормоза.

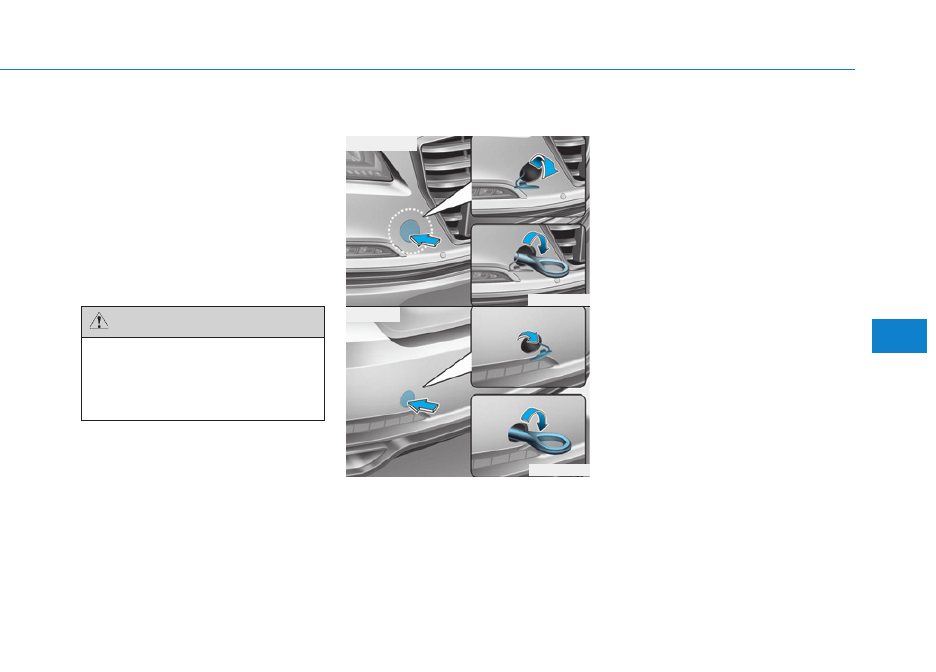

Съемный буксирный крюк

1. Открыть багажник и достать

буксирный крюк из ящика с
инструментами.

Снять крышку с отверстия,
нажимая на нижнюю часть крышки
на переднем или заднем бампере.

Установить буксирный крюк,
заворачивая его до упора по
часовой стрелке в отверстие.

4. После

завершения

использования вывернуть
буксирный крюк и установить на
место крышку.

Не поставив рычаг переклю-
чения передач в положение N
(Нейтраль), можно испортить
коробку передач.

ВНИМАНИЕ

ODH063015

ODH063016

■

Передний

■

Задний

6-34

Действия в чрезвычайной ситуации

Аварийная буксировка

В случае необходимости буксировки
рекомендуется обратиться к
официальному дилеру HYUNDAI
или в коммерческую службу
эвакуации автомобилей.

Если в аварийной ситуации
невозможно вызвать эвакуатор, в
качестве временного средства
автомобиль можно отбуксировать
за трос или цепь, прикрепив их к
переднему или заднему
буксирному крюку.
При буксировке транспортного
средства с помощью троса или
цепи должна соблюдаться
предельная осторожность.
Водитель должен находиться в
транспортном средстве для
управления с помощью рулевого
колеса и педали тормоза.
Буксировка таким способом
допустима только на дорогах с
твердым покрытием, на короткое
расстояние и на низкой скорости.
Кроме того, колеса, мосты,
трансмиссия, рулевое управление
и тормоза должны находиться в
исправном состоянии.

При аварийной буксировке всегда
должны быть выполнены
следующие действия:
• Переведите кнопку

пуска/остановка в положение
ACC, чтобы заблокировать
рулевое колесо.

• Установить рычаг переключения

передач в положение "N"
(нейтраль).

• Отпустить стояночный тормоз.
• Нажимать педаль тормоза

придется с большим усилием по
сравнению с обычным.
Тормозная характеристика при
этом будет пониженной.

• Для управления рулем

потребуется затрачивать больше
усилий, поскольку система
гидроусилителя руля будет в
нерабочем состоянии.

• В качестве тягача должно

использоваться более тяжелое
транспортное средство.

• Между водителями обоих

транспортных средств должна
поддерживаться связь.

ODH063017L

ODH063018

■

Передний

■

Задний

6-35

Действия в чре

звычайной сит

ации

• Перед аварийной буксировкой

необходимо убедиться в
исправном состоянии
буксировочного крюка.

• Надежно прикрепить к

буксирному крюку буксирный
трос или цепь.

• Следует не допускать резких

рывков. Трогаться с места
следует плавно и прилагать
равномерное усилие.

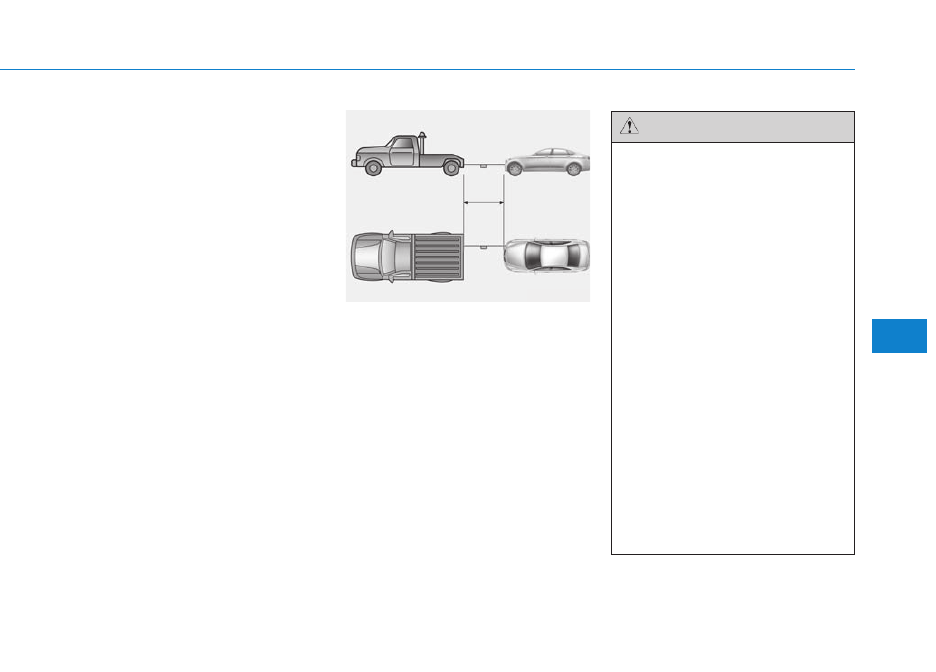

• Длина буксирного троса или цепи

должна быть не менее 5 м (16
футов). Для обеспечения лучшей
видимости в середине буксирного
троса следует прикрепить белую
или красную ткань (шириной около
30 см (12 дюймов)).

• При буксировке трос или цепь

должны оставаться в натянутом
состоянии.

• Перед буксировкой необходимо

убедиться в отсутствии протечек
жидкости из автоматической
коробки передач. При наличии
протечек жидкости для
автоматической коробки передач
буксировку следует производить с
помощью погрузочной платформы
или буксировочной тележки.

ODH063025

Для предотвращения
повреждения транспортного
средства при буксировке:

•

При использовании
буксирных крюков тянуть
необходимо прямо вперед.
Недопустимо тянуть в
сторону или под
вертикальным углом.

•

Не следует использовать
буксирные крюки для
вытаскивания транспортного
средства из грязи, песка и т.
п., если транспортное
средство не может
выбраться самостоятельно.

•

Скорость транспортного
средства должна быть
ограничена 15 км/ч (10 миль/ч),
а расстояние буксировки не
должно превышать 1,5 км (1
миля), иначе автоматическая
коробка передач может быть
повреждена.

ВНИМАНИЕ

Hyundai Elantra 2017 года. Руководство - часть 30
