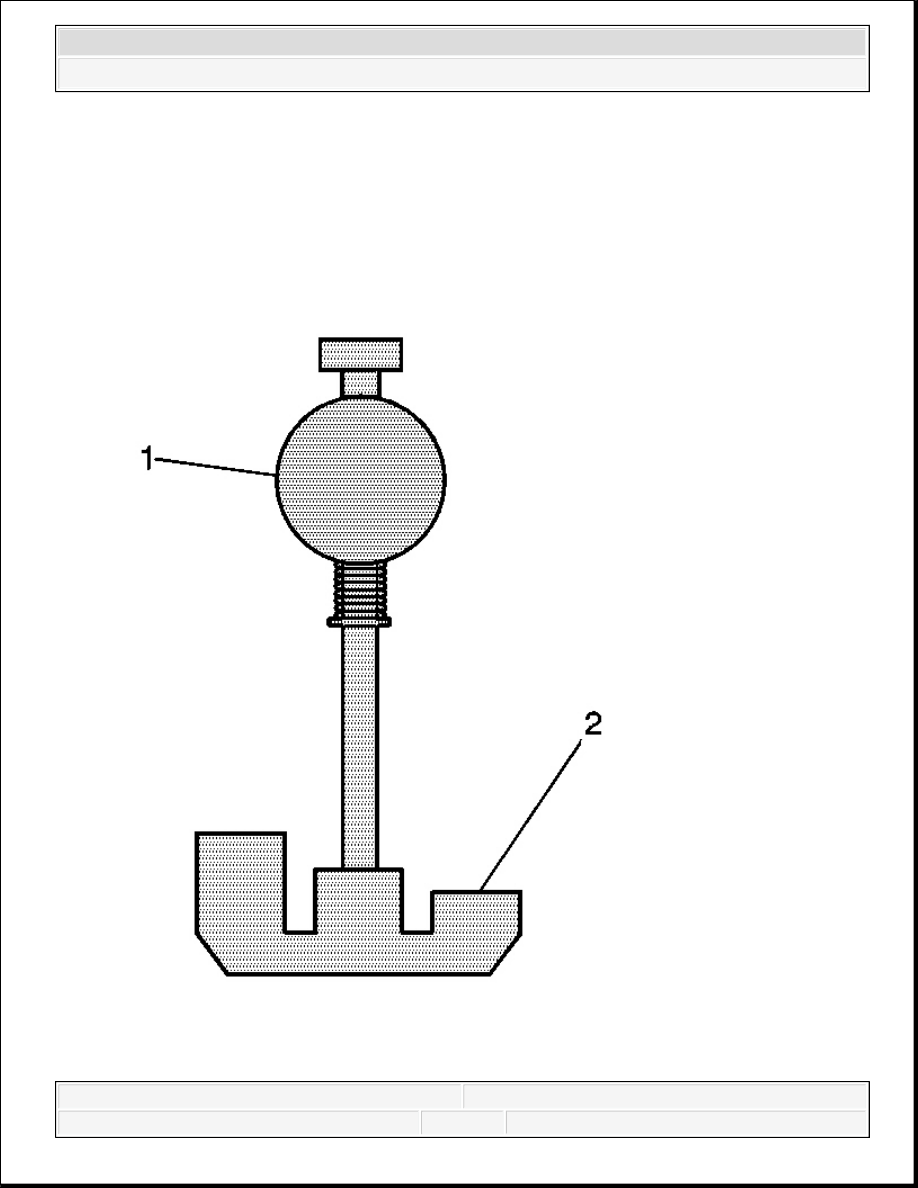

2. Install the J 25299 (2) and the J 8092 (1) onto the differential case bearing as shown.

See Special Tools.

3. Install the differential case bearings using the J 33790 and the J 8092 . See Special

Tools.

PINION DEPTH ADJUSTMENT

Tools Required

J 8001 Dial Indicator Set. See Special Tools.

J 34925 Pinion Setting Gage and Components. See Special Tools.

Adjustment Procedure

1. Lubricate the pinion bearings with axle lubricant. Refer to Fluid and Lubricant

Recommendations .

2. Install the pinion bearings into the axle housing.

IMPORTANT: Make sure all of the tools, the differential side bearing bores

and the pinion bearing cups are clean before proceeding.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



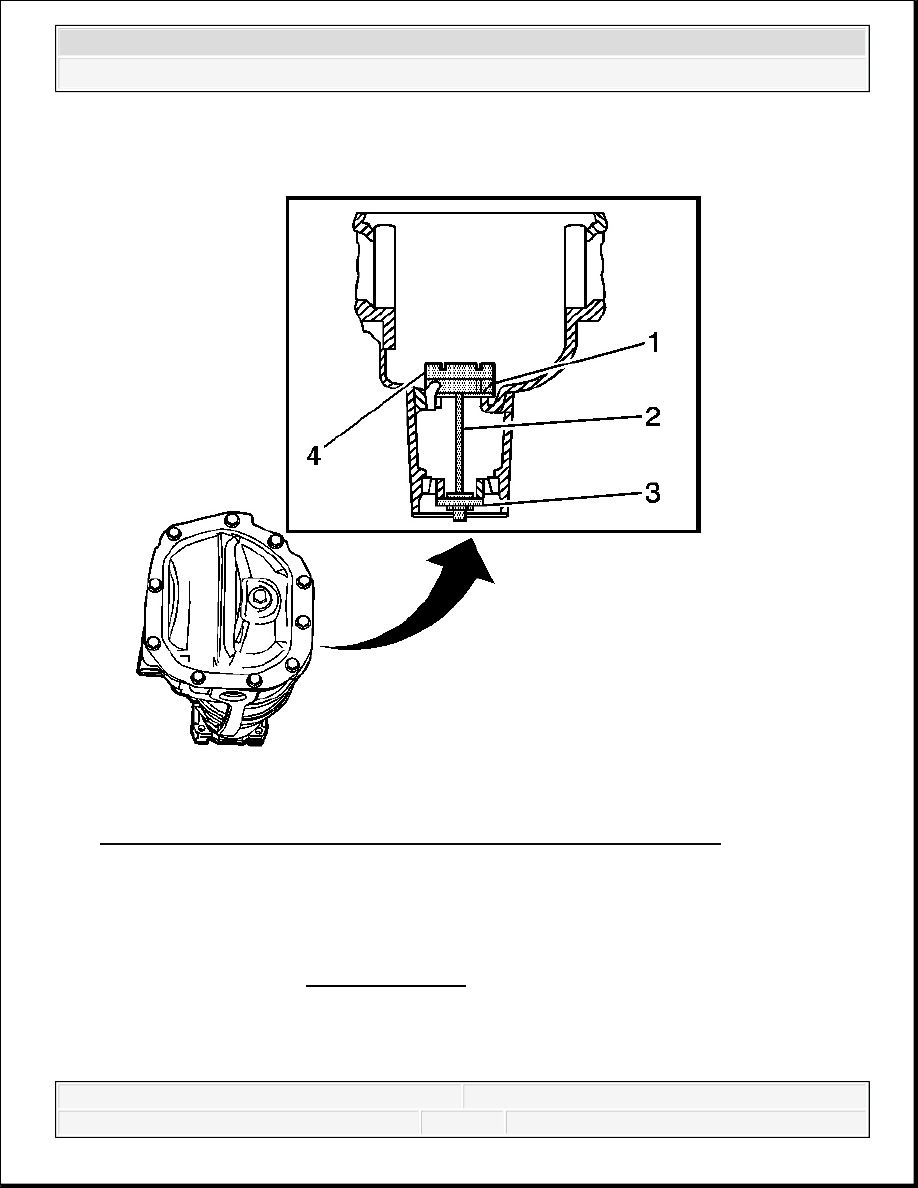

Fig. 92: Assembling J 21777-35, J 21777-43, J 21777-42 & J 23597-11
Courtesy of GENERAL MOTORS CORP.

3. Assemble the J 21777-40 (1), the J 21777-43 (2), the J 21777-42 (3) and the J 23597-11

(4) into the axle housing as shown.

4. While holding the J 21777-43 stationary, install an inch-pound torque wrench on the nut of

the J 21777-43 .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



Tighten: Tighten the nut on the J 21777-43 until a rotating torque of 1.7-2.8 N.m (15-25 lb
in) is obtained.

5. Rotate the assembly several times in both directions in order to seat the pinion bearings.

6. Check the rotating torque of the assembly. If the torque is less than 1.7 N.m (15 lb in),

continue to tighten the nut on the J 21777-43 until a rotating torque of 1.7-2.8 N.m (15-25
lb in) is obtained.

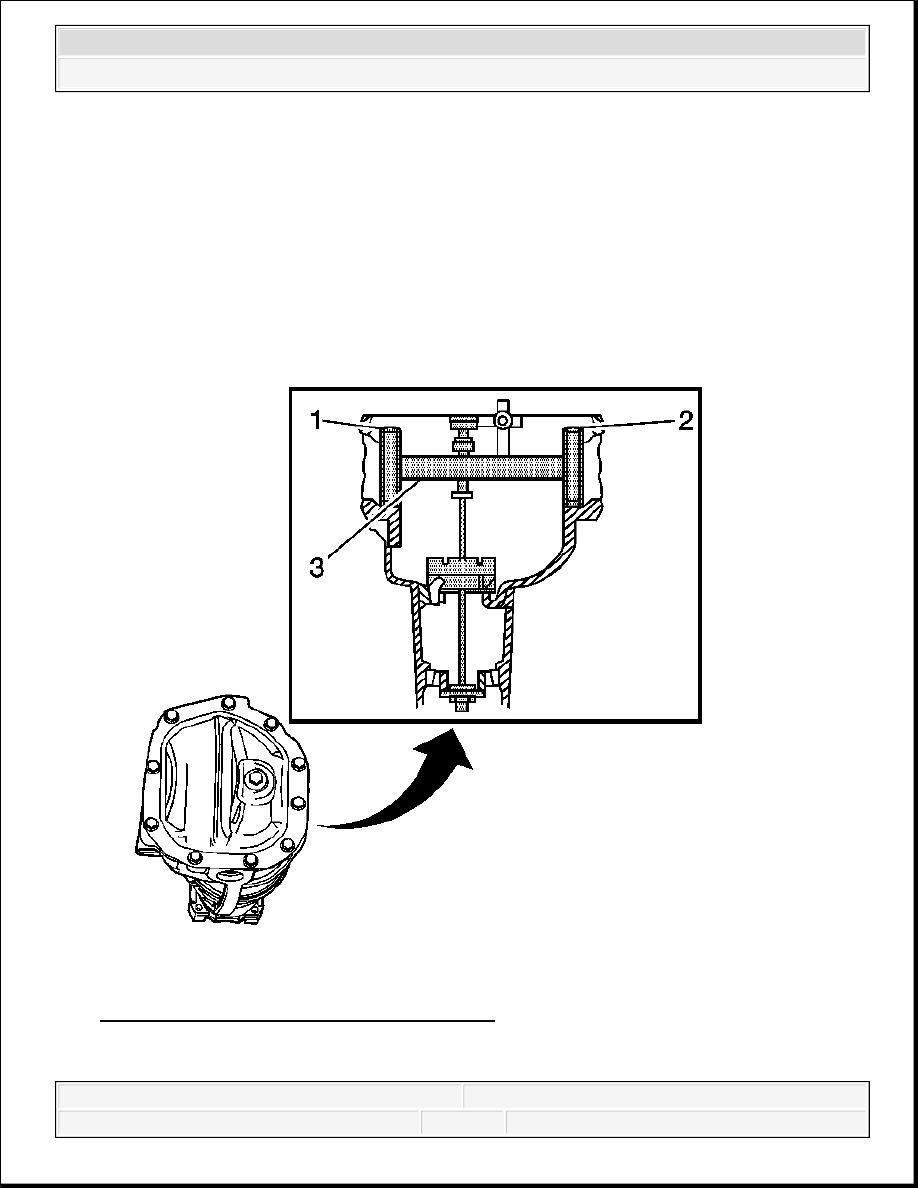

Fig. 93: Assembling J 21777-45 & J 21777-1
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



7. Assemble the J 21777-45 (1, 2) to the J 23597-1 (3) as shown.

8. Rotate the J 23597-1 within the J 21777-45 . The J 23597-1 must rotate back and forth

freely within the discs. If the J 23597-1 does not rotate freely, disassemble the components,
inspect for proper seating and/or mis-aligned components and re-assemble.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3
