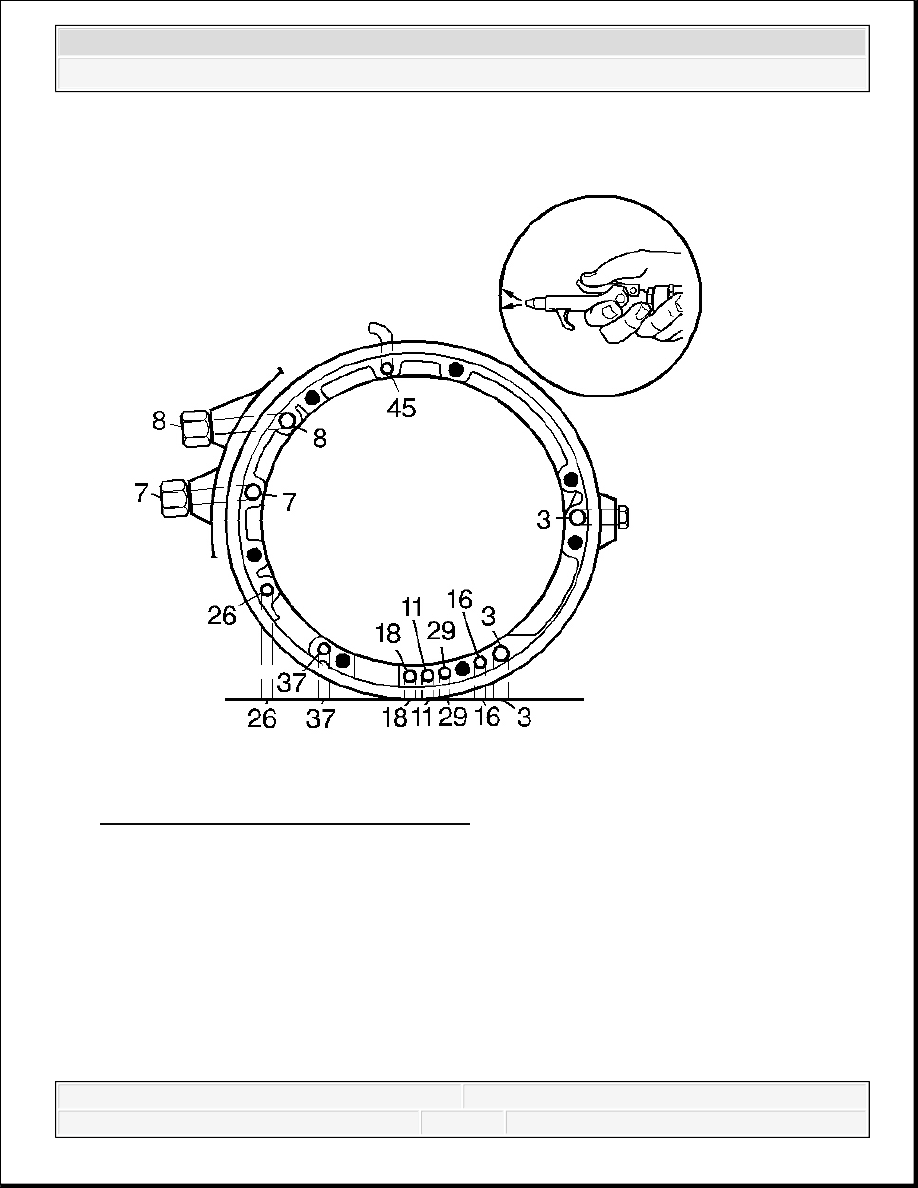

Fig. 249: Identifying Case Fluid Passages
Courtesy of GENERAL MOTORS CORP.

2. Using compressed air, blow into all of the case fluid passages (3, 7, 8, 11, 16, 18, 26, 29,

37, 45) to ensure that all case fluid passages are clear of any obstruction.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

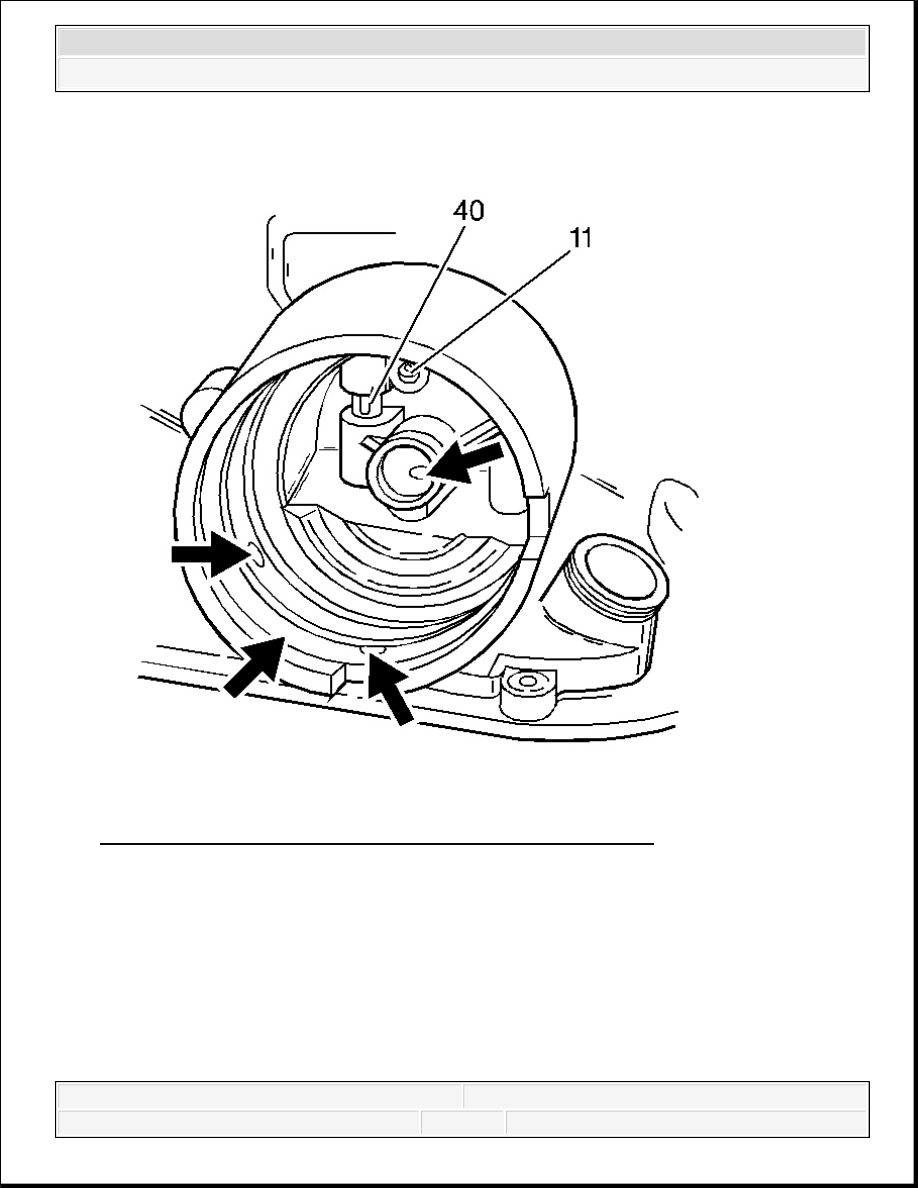

Fig. 250: Inspecting Case Assembly Components For Damage
Courtesy of GENERAL MOTORS CORP.

3. Inspect the 2-4 servo bore, the 3rd accumulator retainer and ball assembly (40), the orifice

cup plug (11) in the servo bore and the 2nd apply piston pin bore for any of the following
conditions:

Porosity

Burrs

Debris

Any other damage



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

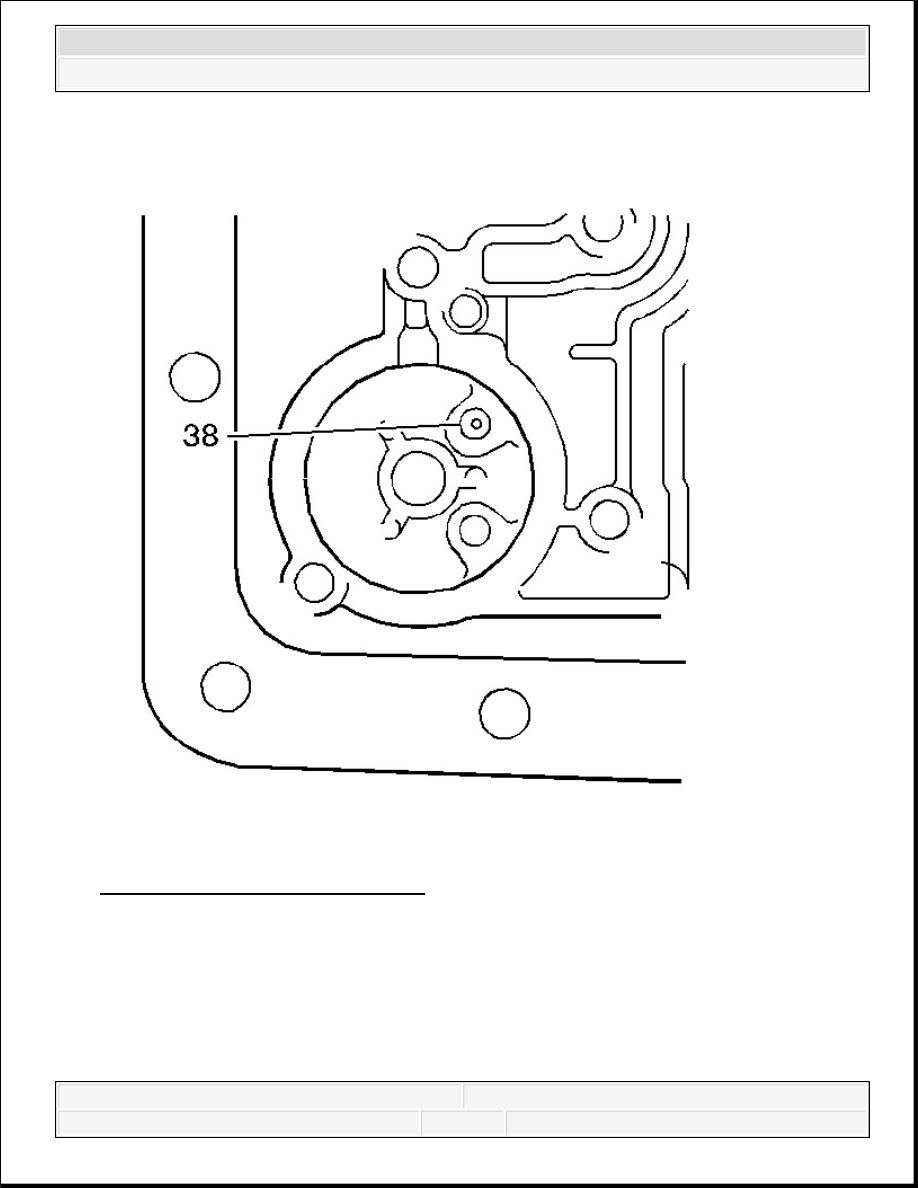

Fig. 251: Locating Orifice Cup Plug
Courtesy of GENERAL MOTORS CORP.

4. Inspect the 3-4 accumulator bore and the orifice cup plug (38) for any of the following

conditions:

Porosity

Burrs

Blockage



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Any other damage

5. Inspect all bolt holes for thread damage. Use heli-coil to repair damaged threads.

6. Inspect the cooler connectors for damage and proper torque.

Specification: Cooler connector torque should be 38 N.m (28 lb ft)

3RD ACCUMULATOR RETAINER WITH BALL ASSEMBLY LEAK CHECK
