Hummer H3. Manual - part 789

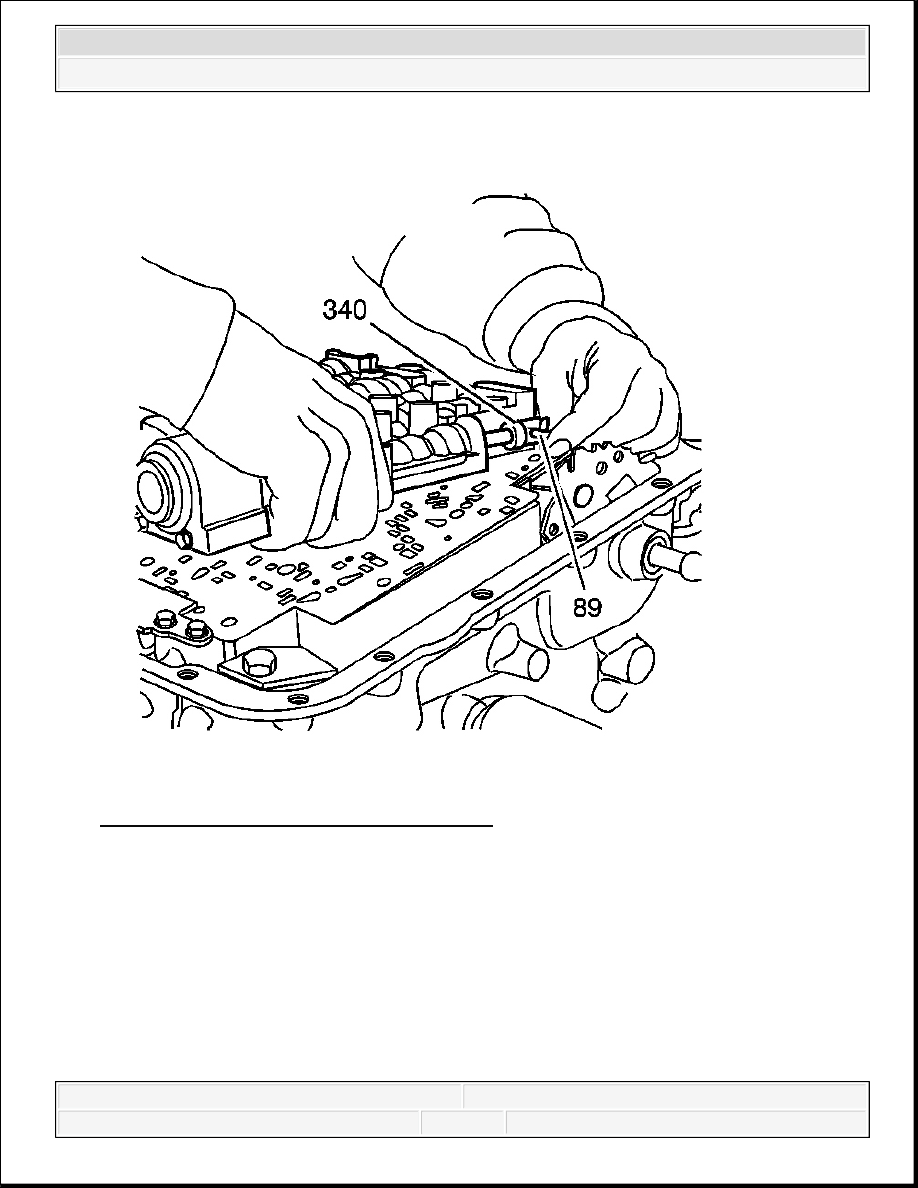

Fig. 211: Disconnecting Manual Valve Link
Courtesy of GENERAL MOTORS CORP.

11. Lift the valve body carefully so that the checkballs remain on the spacer plate in the correct

location. While lifting the valve body, disconnect the manual valve link (89) from the
manual valve (340).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

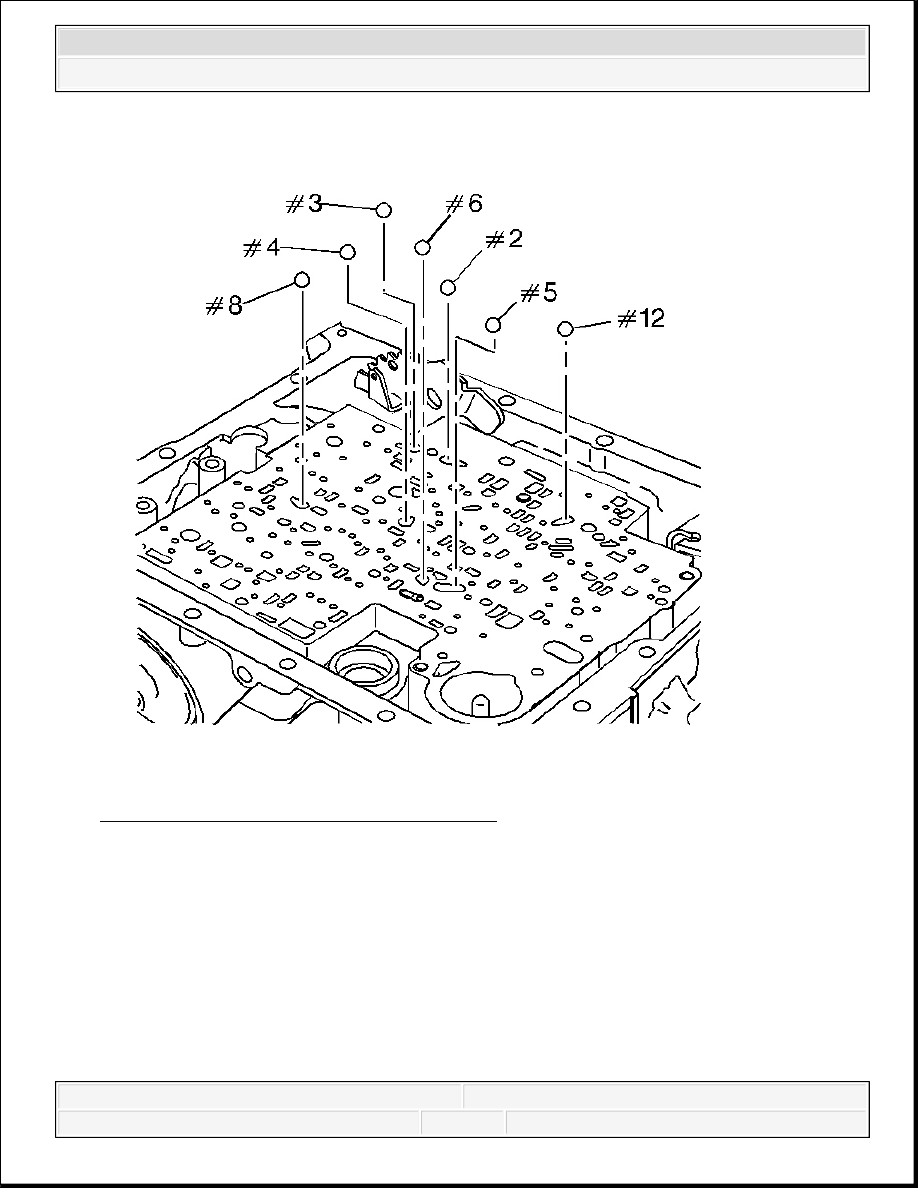

Fig. 212: Identifying Valve Body Checkballs
Courtesy of GENERAL MOTORS CORP.

12. Remove the 7 valve body ball check valves (2-6, 8 and 12).

NOTE:

Do not use a magnet in order to remove the control valve body
ball check valves. This may magnetize the control valve body
ball check valves, causing metal particles to stick to them.

IMPORTANT: Some models do not use a #5 ball check valve.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

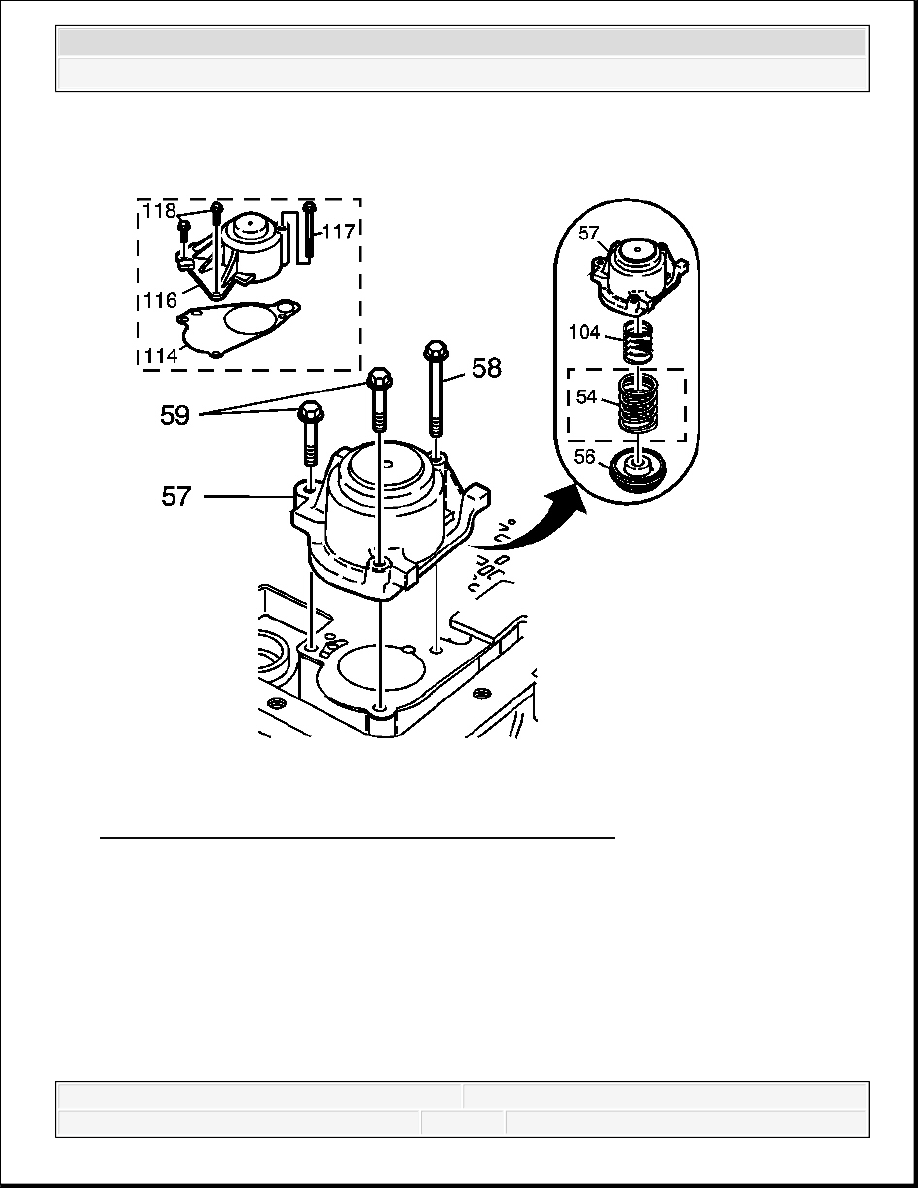

Fig. 213: View Of Body Ball Check Valves & Cover Bolts
Courtesy of GENERAL MOTORS CORP.

13. Remove the accumulator cover bolts (58, 59 or 117, 118).

14. Remove the 1-2 accumulator cover and pin assembly (57) or 1-2 accumulator cover

assembly (116) and gasket (114).

15. Disassemble the 1-2 accumulator assembly (54, 56, 57, 104).

IMPORTANT: Some models do not use an outer 1-2 accumulator spring

(54).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

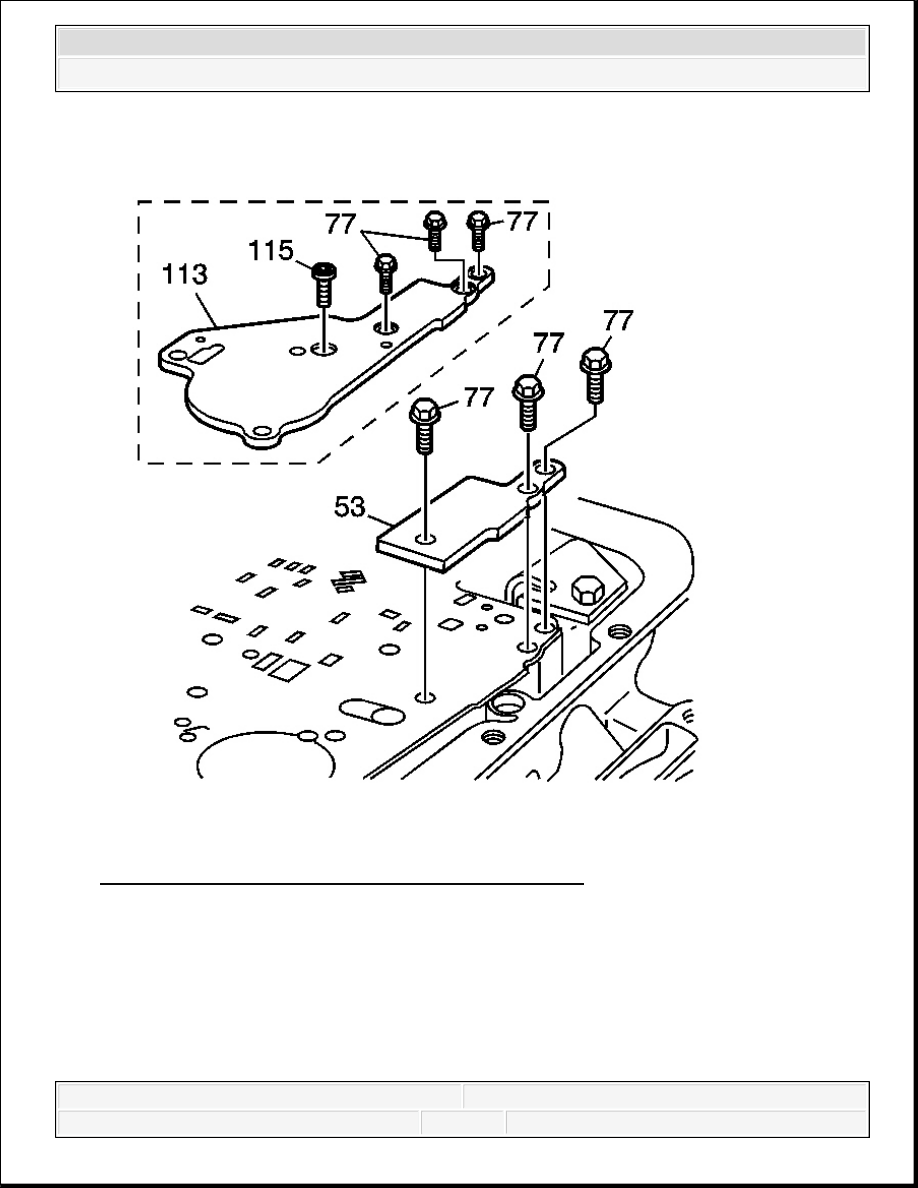

Fig. 214: View Of Spacer Plate Support Plate & Bolts
Courtesy of GENERAL MOTORS CORP.

16. Remove the spacer plate support bolts (77).

17. Remove the spacer plate support (53 or 113).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
