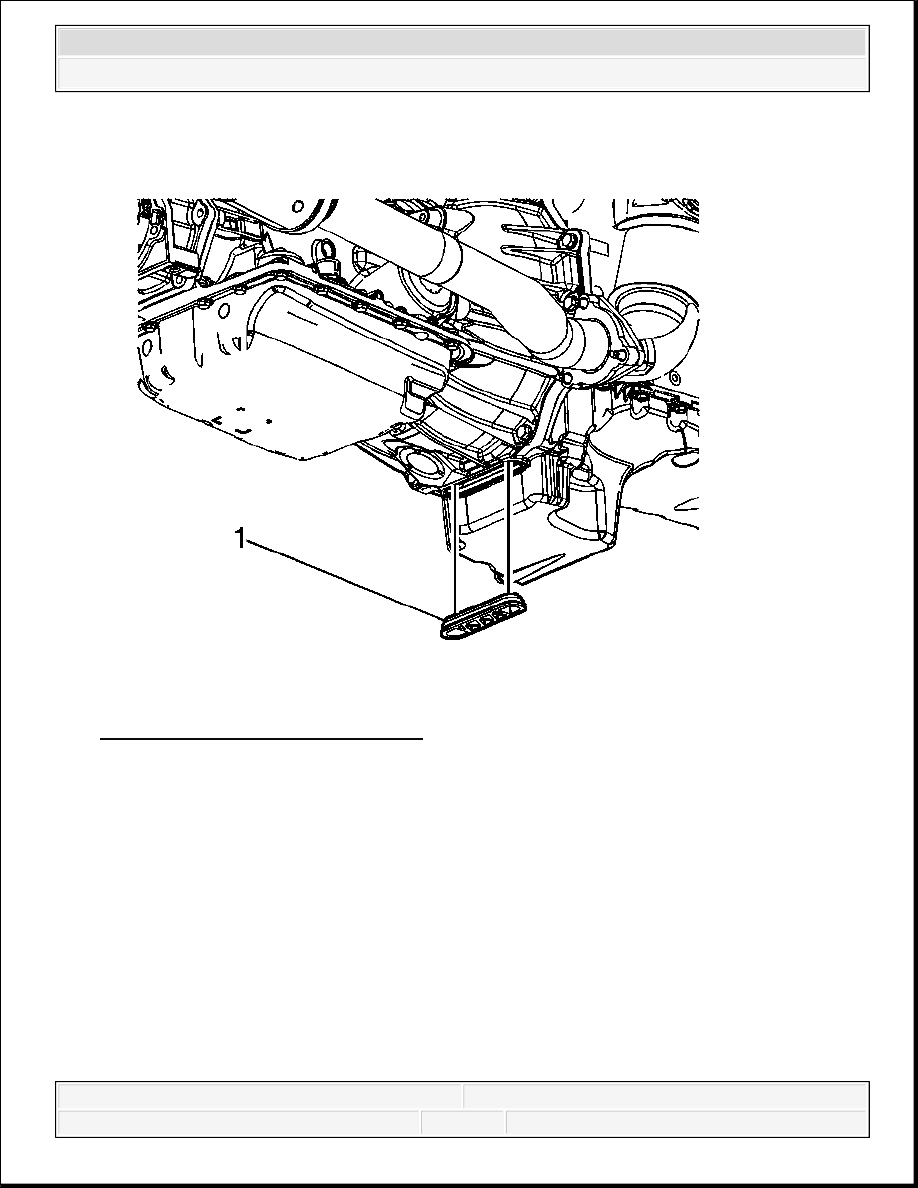

Fig. 184: Locating Service Slot Plug
Courtesy of GENERAL MOTORS CORP.

13. Install the service slot plug (1).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



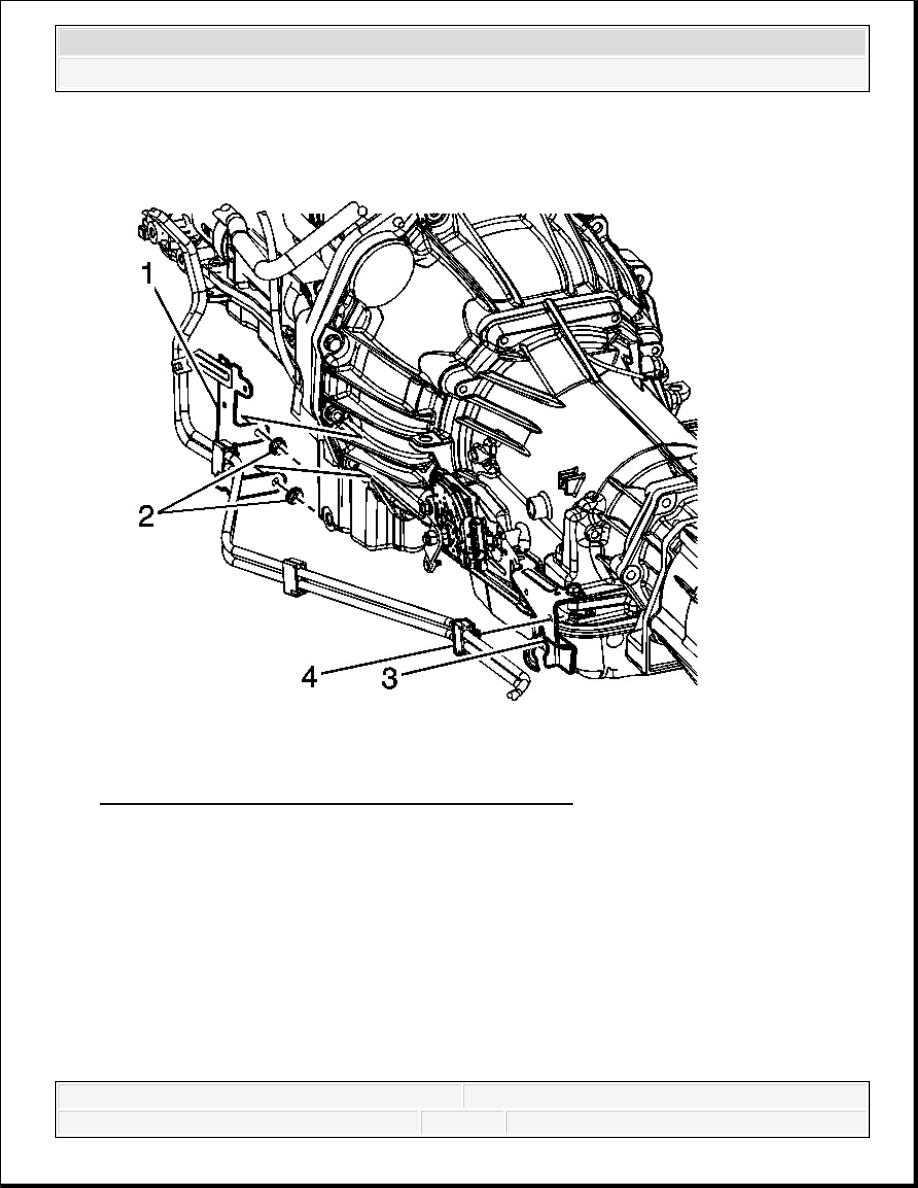

Fig. 185: Identifying Fuel Hose/Pipe Bracket & Nuts
Courtesy of GENERAL MOTORS CORP.

14. Install the nuts (2) securing the fuel hose/pipe bracket (1) to the transmission.

Tighten: Tighten the fuel hose/pipe bracket nuts to 20 N.m (15 lb ft).

15. Connect the fuel hose/pipe retainer (4) to the range selector cable bracket (3).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Fig. 186: View Of Transmission Vent Hose & Retainers
Courtesy of GENERAL MOTORS CORP.

16. Connect the transmission vent hose retainer (1) to the heater pipe bracket (2).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



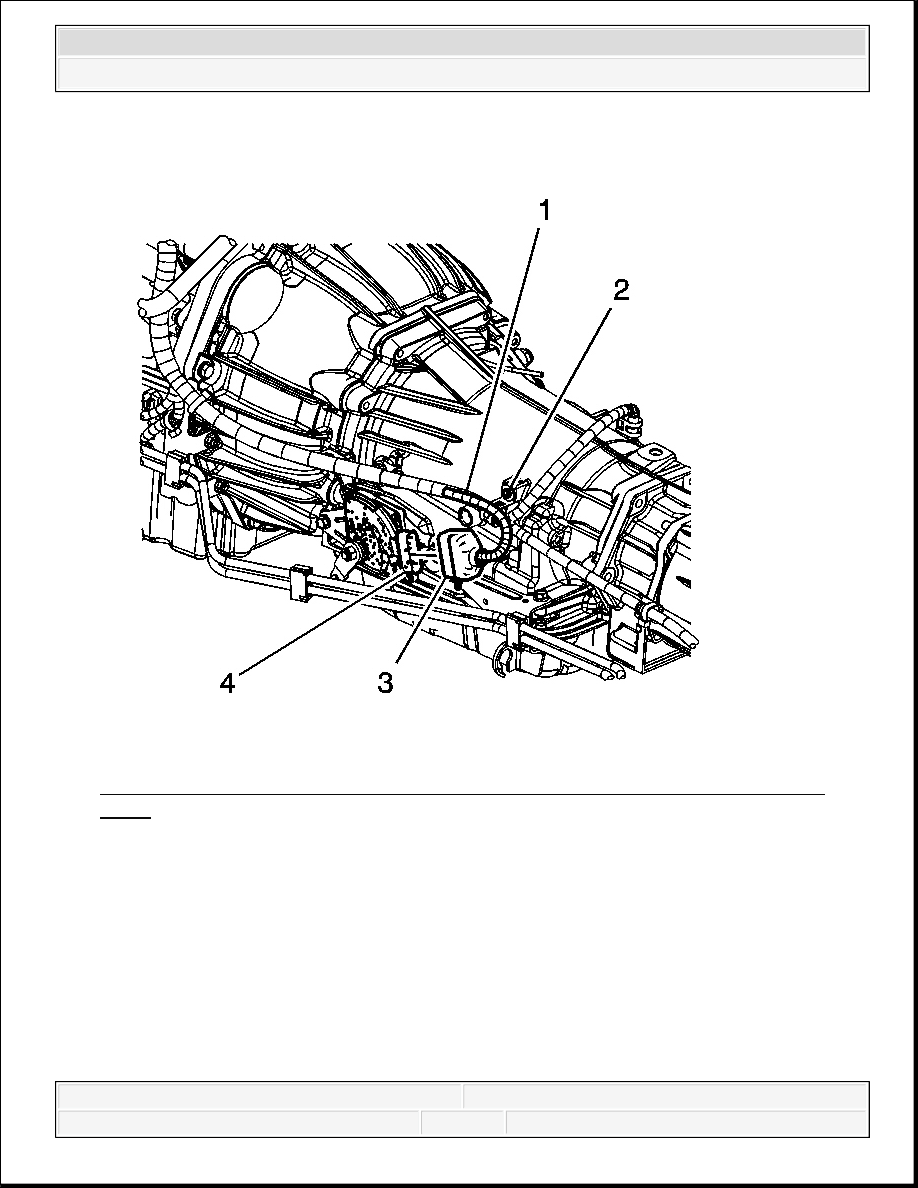

Fig. 187: View Of park/neutral back up switch, harness, electrical connector and
screw
Courtesy of GENERAL MOTORS CORP.

17. Install the screw (1) securing the engine wiring harness (2) to the left side of the

transmission.

Tighten: Tighten the engine wiring harness retainer to transmission screw to 9 N.m (80 lb
in).

18. Connect the park/neutral back up switch electrical connector (3).

19. Lay the engine wiring harness over the transmission.
