2. Apply an aerosol type powder, such as foot powder, to the suspected leak area.

3. Operate the vehicle for 24 km (15 mi) or until normal operating temperatures are reached.

4. Shut OFF the engine.

5. Inspect the suspected leak area.

6. Trace the leak path through the powder in order to find the source of the leak.

7. Make the necessary repairs.

Dye and Black Light Method

A fluid dye and black light kit is available from various tool manufacturers.

1. Follow the manufacturer's instructions in order to determine the amount of dye to use.

2. Detect the leak with the black light.

3. Make the necessary repairs.

Find the Cause of the Leak

Pinpoint the leak and trace the leak back to the source. You must determine the cause of the leak
in order to repair the leak properly. For example, if you replace a gasket, but the sealing flange is
bent, the new gasket will not repair the leak. You must also repair the bent flange. Before you
attempt to repair a leak, check for the following conditions and make repairs as necessary:

Gaskets

Fluid level/pressure is too high

Plugged vent or drain-back holes

Improperly tightened fasteners

Dirty or damaged threads

Warped flanges or sealing surface

Scratches, burrs or other damage to the sealing surface

Damaged or worn gasket

Cracking or porosity of the component

Improper sealant used, where applicable

Incorrect gasket

Seals

Fluid level/pressure is too high



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Plugged vent or drain-back holes

Damaged seal bore

Damaged or worn seal

Improper installation

Cracks in component

Manual or output shaft surface is scratched, nicked or damaged

Loose or worn bearing causing excess seal wear

Possible Points of Fluid Leaks

Transmission Oil Pan

Incorrectly tightened oil pan bolts

Improperly installed or damaged oil pan gasket

Damaged oil pan or mounting face

Incorrect oil pan gasket

Case Leak

Damaged or missing fill tube seal

Mislocated fill tube bracket

Damaged vehicle speed sensor seal

Damaged manual shaft seal

Loose or damaged oil cooler connector fittings

Worn or damaged propeller shaft oil seal

Loose line pressure pipe plug

Warped

Distorted torque converter housing

Porous casting

Leak at the Torque Converter End

Converter leak in the weld area

Converter seal lip cut. Check the converter hub for damage

Converter seal bushing moved forward and damaged

Converter seal garter spring missing from the seal



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Porous casting of the transmission case or the oil pump

Leak at the Vent Pipe or the Fluid Fill Tube

Overfilled system

Water or coolant in the fluid-the fluid will appear milky.

Transmission case porous

Incorrect fluid level indicator

Plugged vent

Drain-back holes plugged

Mispositioned oil pump to case gasket, if equipped

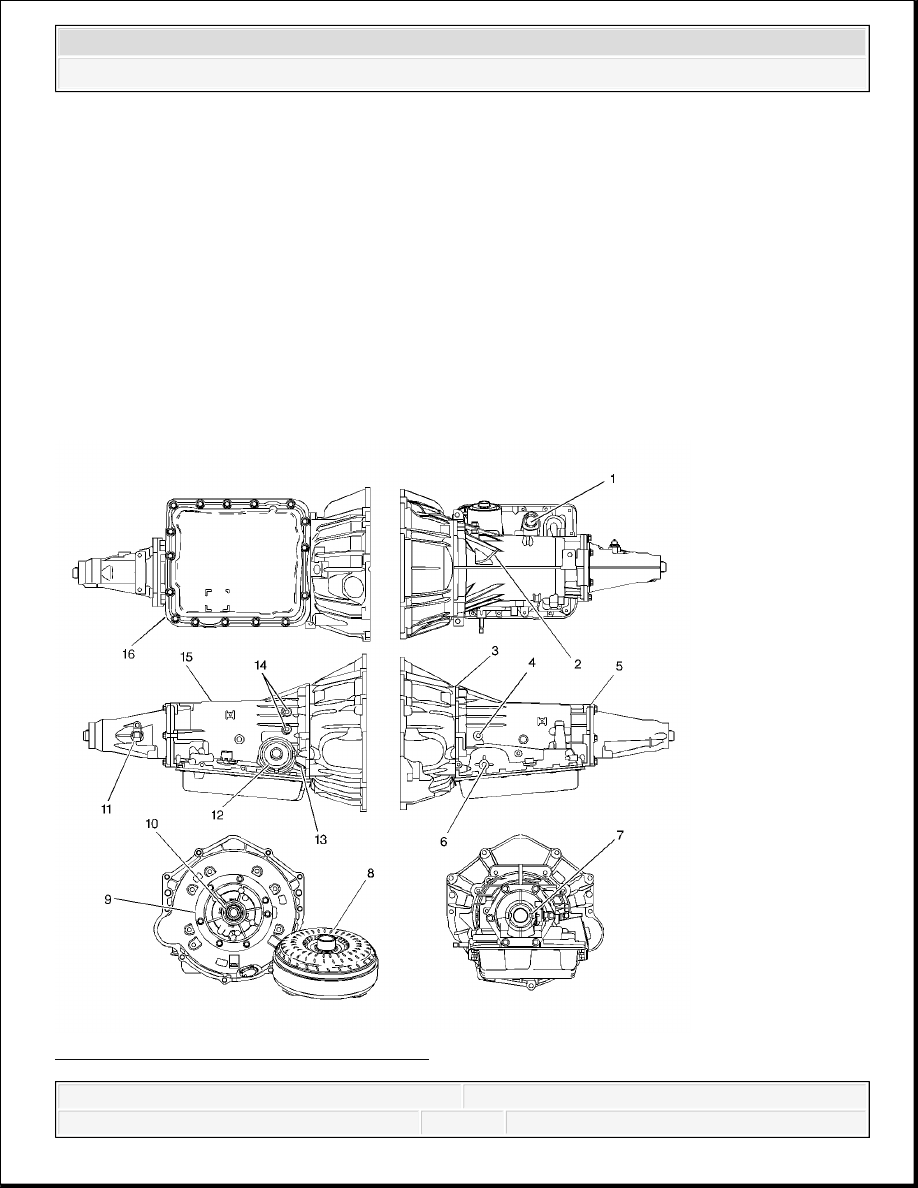

Fig. 4: Identifying Leak Inspection Points
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Callouts For Fig. 4

CASE POROSITY REPAIR

Some external leaks are caused by case porosity in non-pressurized areas. You can usually repair
these leaks with the transmission in the vehicle.

1. Thoroughly clean the area to be repaired with a cleaning solvent. Air dry the area.

2. Using instructions from the manufacturer, mix a sufficient amount of an epoxy to make the

repair.

3. While the transmission case is still hot, apply the epoxy. You can use a clean, dry soldering

acid brush to clean the area and also to apply the epoxy cement. Make certain that the area
to be repaired is fully covered.

4. Allow the epoxy cement to cure for three hours before starting the engine.

5. Repeat the fluid leak diagnosis procedures.

Callout

Component Name

1

Wiring Harness Pass-Through Connector O-ring Seal

2

Transmission Vent Assembly

3

Converter Housing to Case Joint (Pump to Case Oil Seal)

4

Line Pressure Plug

5

Case Extension to Case Seal

6

Manual Shaft Seal

7

Case Extension Oil Seal Assembly

8

Torque Converter Assembly

9

Pump to Case Oil Seal

10

Pump Oil Seal Assembly

11

Internal Transmission Speed Sensor to Case O-ring Seal - Some Models

12

2-4 Servo Cover O-ring Seal

13

Oil Fill Tube Seal

14

Oil Cooler Pipe Connectors

15

Transmission Case

16

Transmission Oil Pan Gasket

CAUTION: Epoxy adhesive may cause skin irritations and eye

damage. Read and follow all information on the container
label as provided by the manufacturer.
