Hummer H3. Manual - part 711





Fig. 54: Ignition Lock Solenoid Circuit



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3



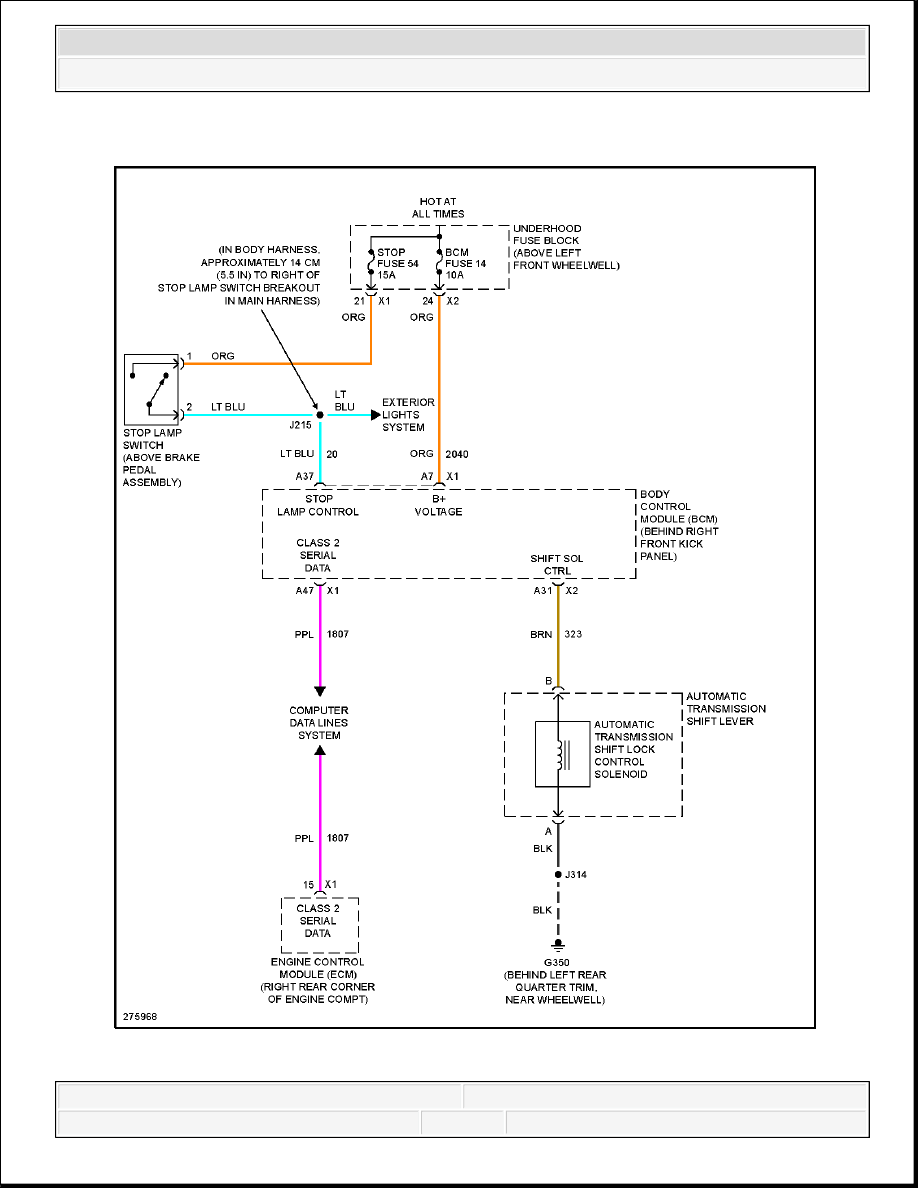

Fig. 55: Shift Interlock Circuit

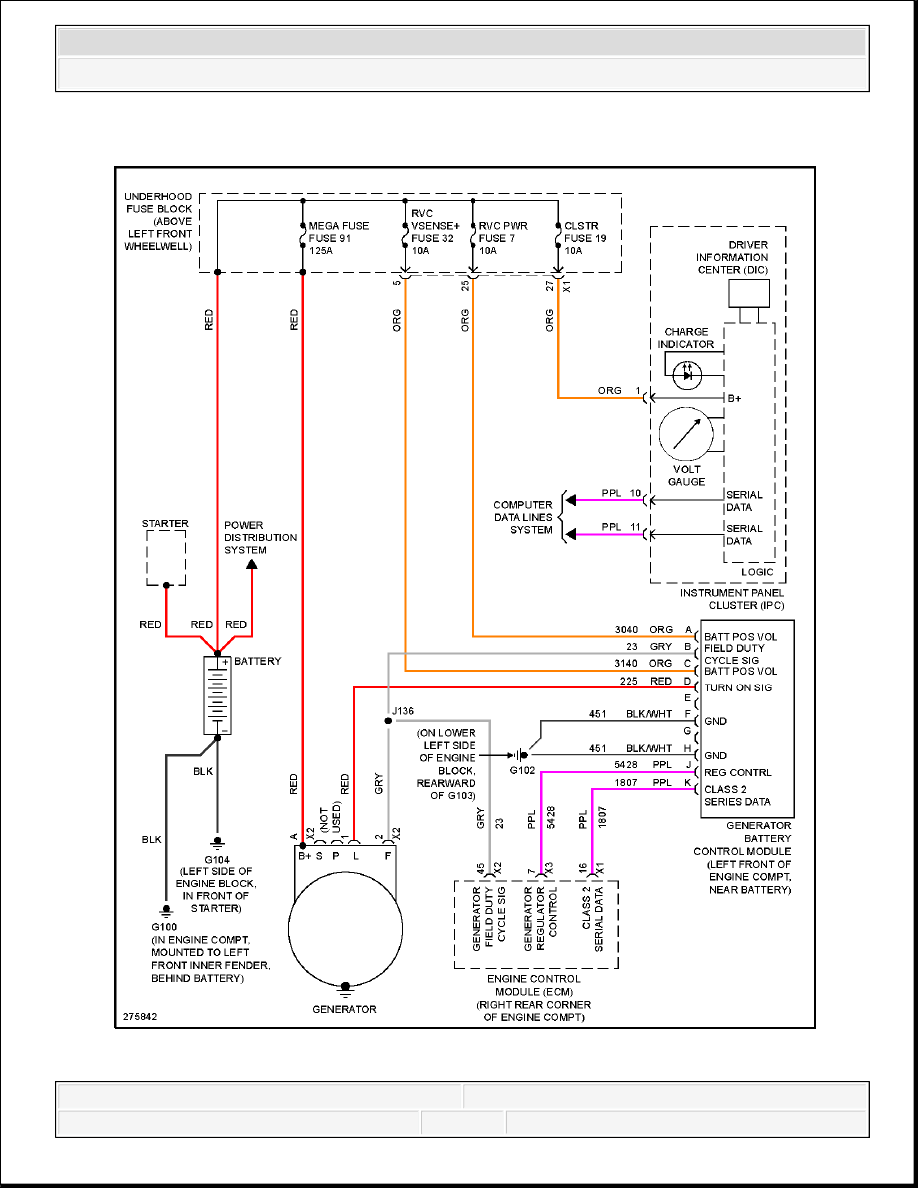

STARTING/CHARGING



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
