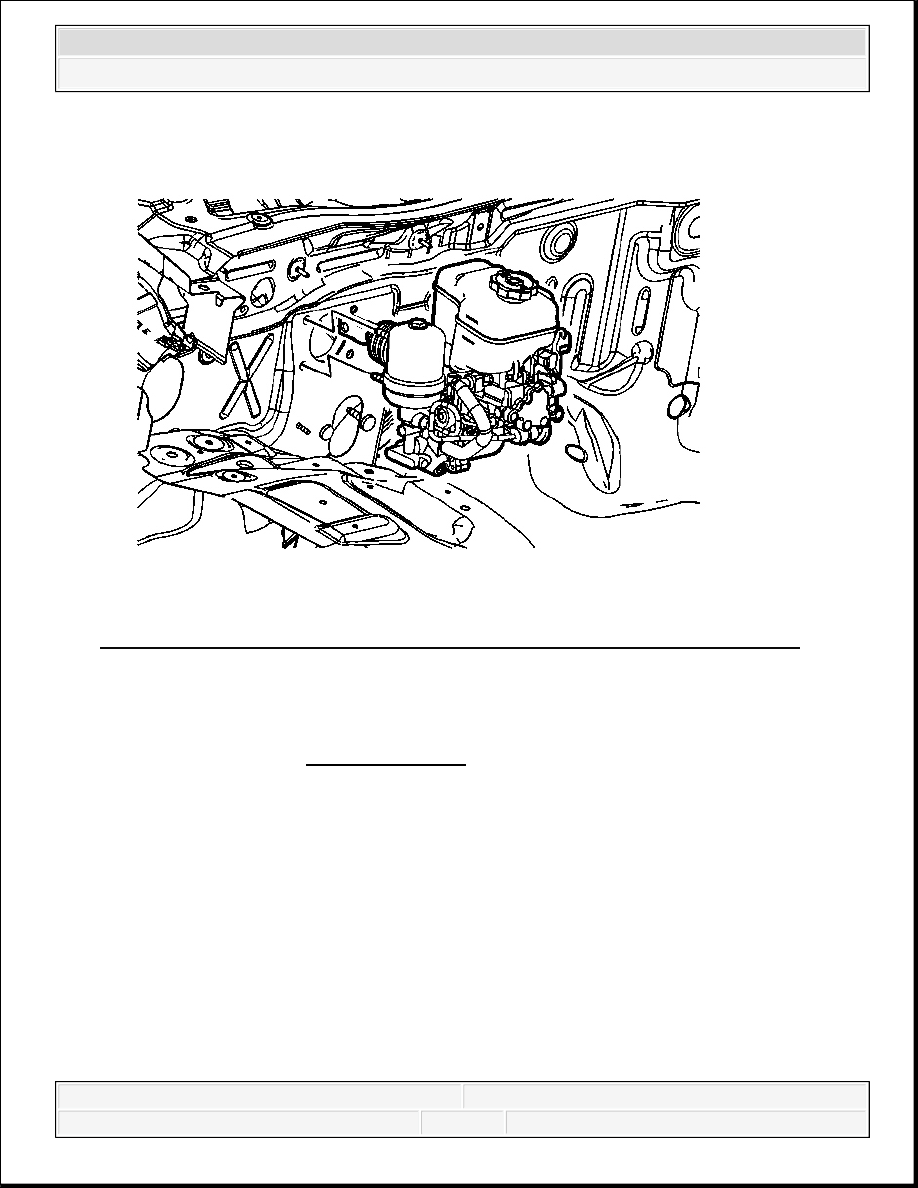

Fig. 34: Removing/Installing Master Cylinder/Power Brake Booster Assembly
Courtesy of GENERAL MOTORS CORP.

10. Remove the master cylinder with power brake booster assembly.

Installation Procedure



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3

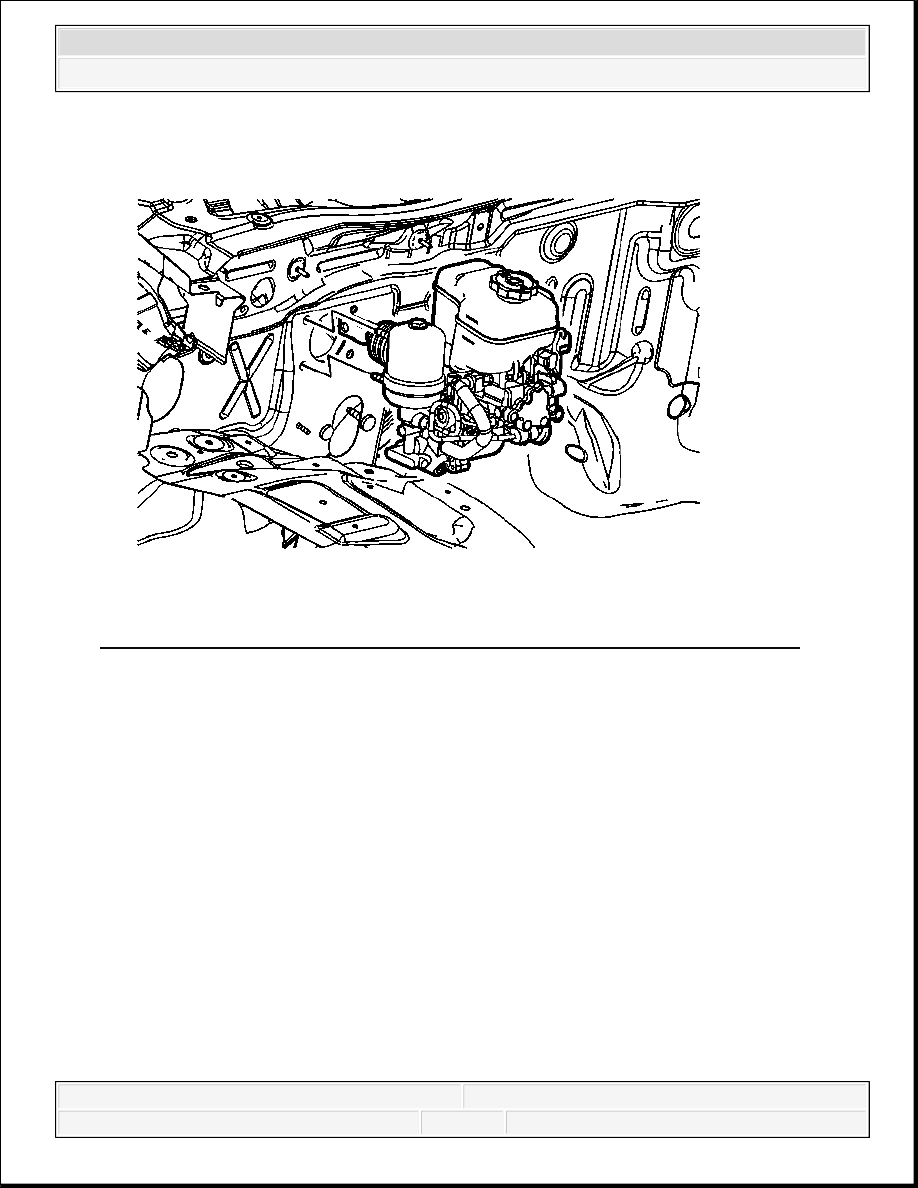

Fig. 35: Removing/Installing Master Cylinder/Power Brake Booster Assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the master cylinder with power brake booster assembly.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3

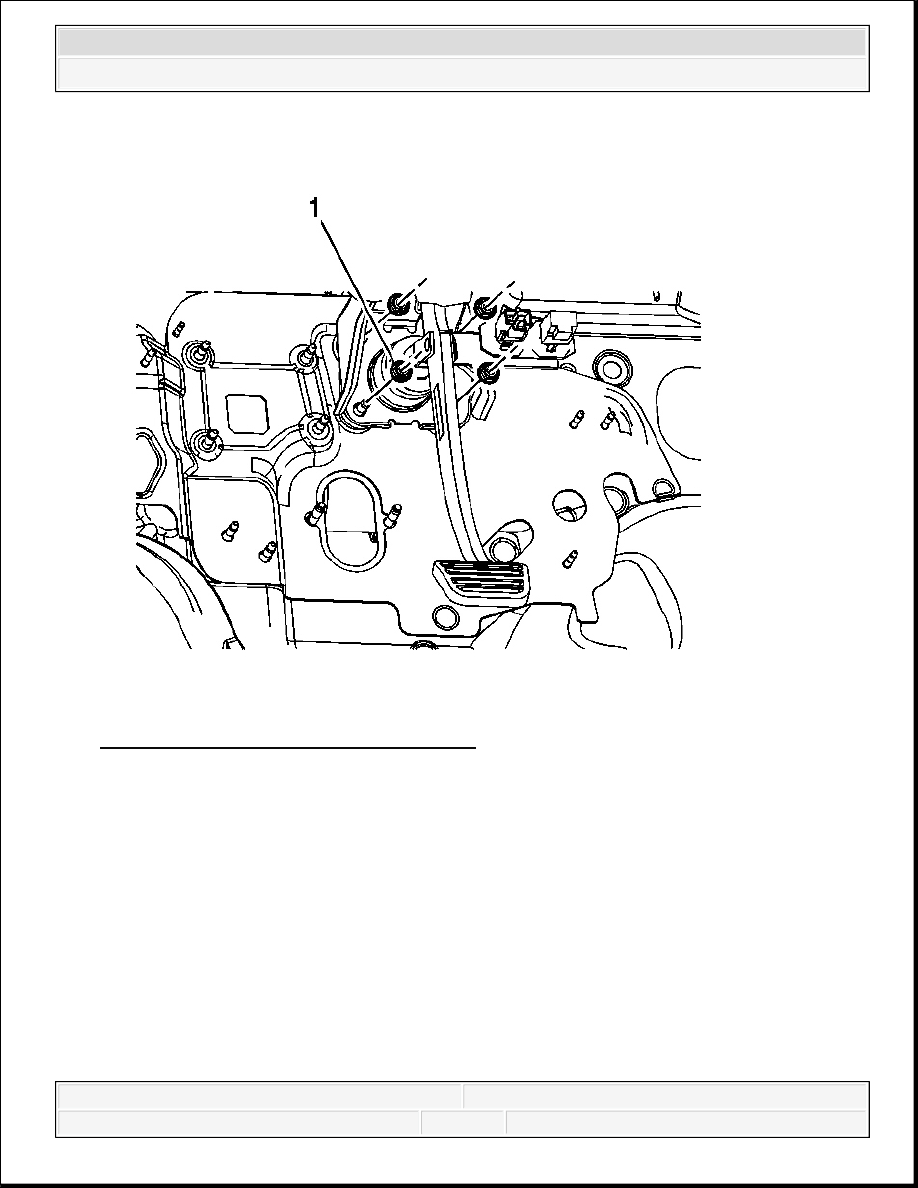

Fig. 36: Identifying Master Cylinder Nuts
Courtesy of GENERAL MOTORS CORP.

2. Install the 4 master cylinder nuts (1).

Tighten: Tighten the nuts to 27 N.m (20 lb ft).

3. Position any wiring harnesses which were moved to access the master cylinder nuts to the

retainers.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3

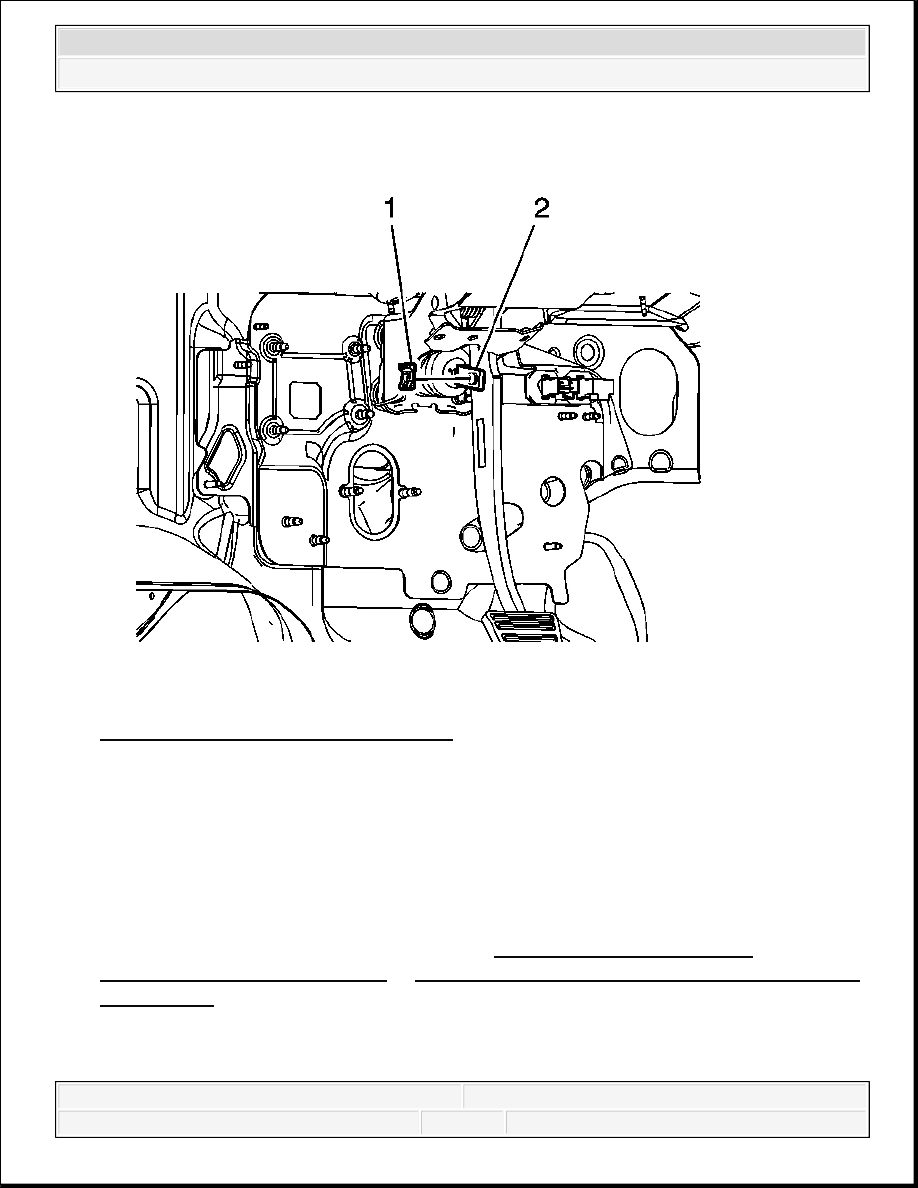

Fig. 37: View Of Retainer & Clevis Pin
Courtesy of GENERAL MOTORS CORP.

4. Install the clevis pin (2) to the master cylinder pushrod and the brake pedal.

5. Install the retainer (1) to the clevis pin.

6. Verify the correct installation of the retainer by rotating the retainer 360 degrees.

The retainer must rotate freely and not become disengaged from the groove in the clevis pin.

7. Install the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .
