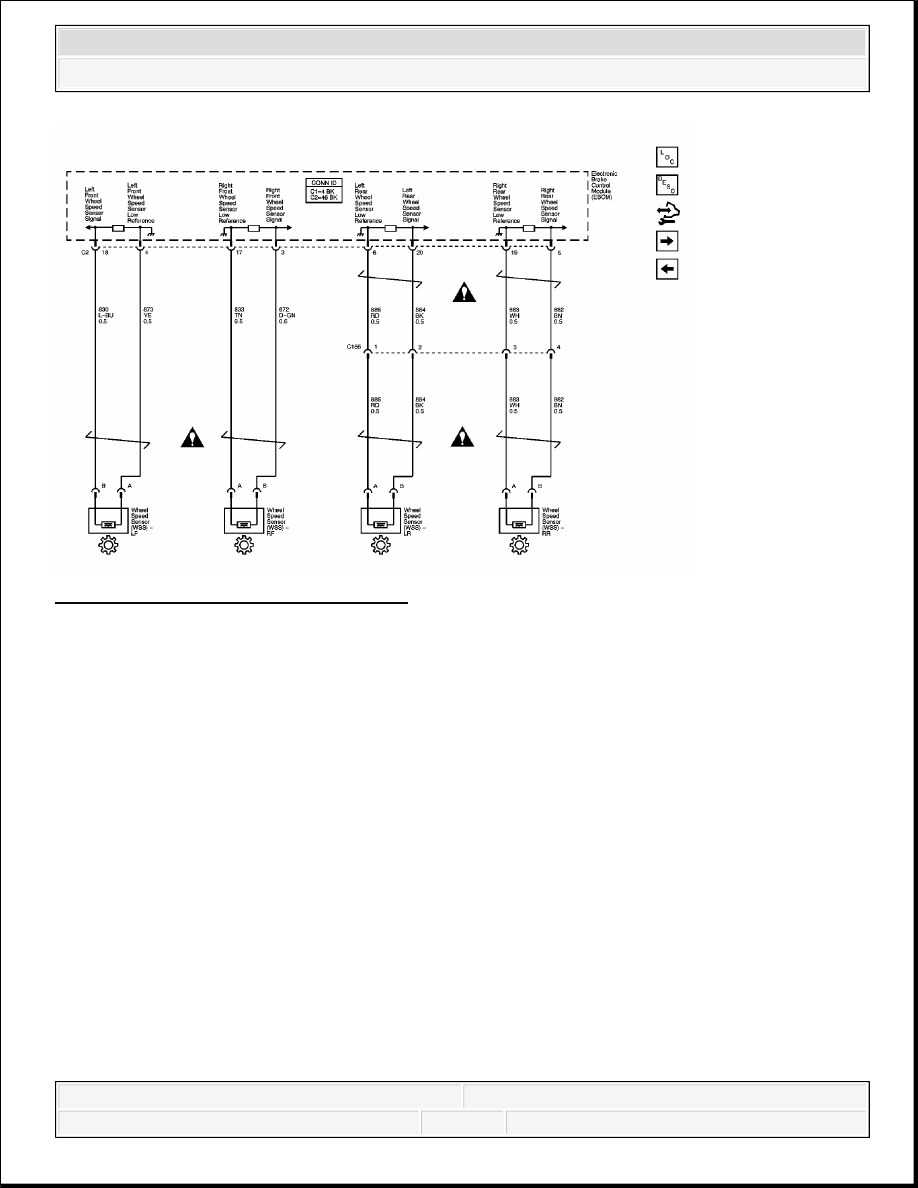

Fig. 4: Wheel Speed Sensors Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



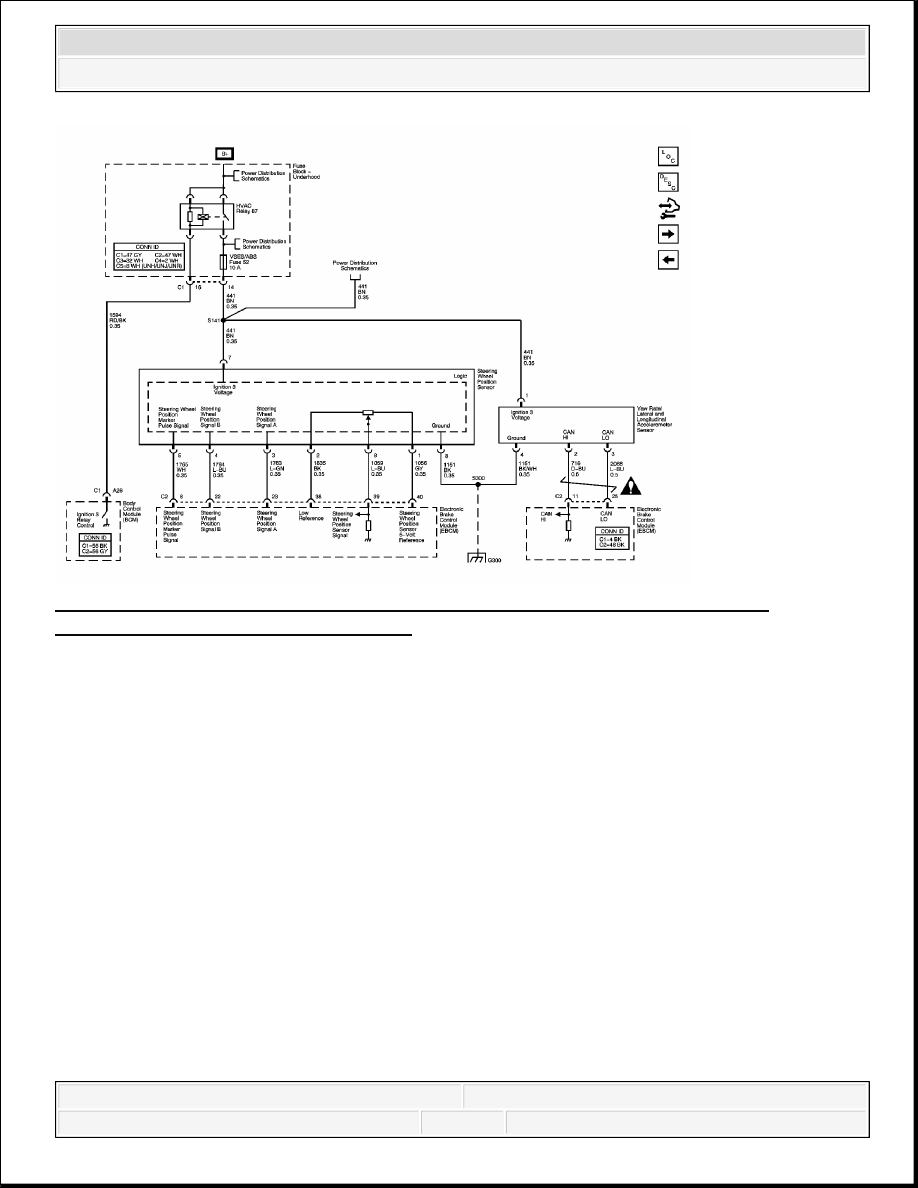

Fig. 5: Steering Wheel Position Sensor and Yaw Rate/Lateral and Longitudinal
Accelerometer Sensor Schematic w/JL4
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



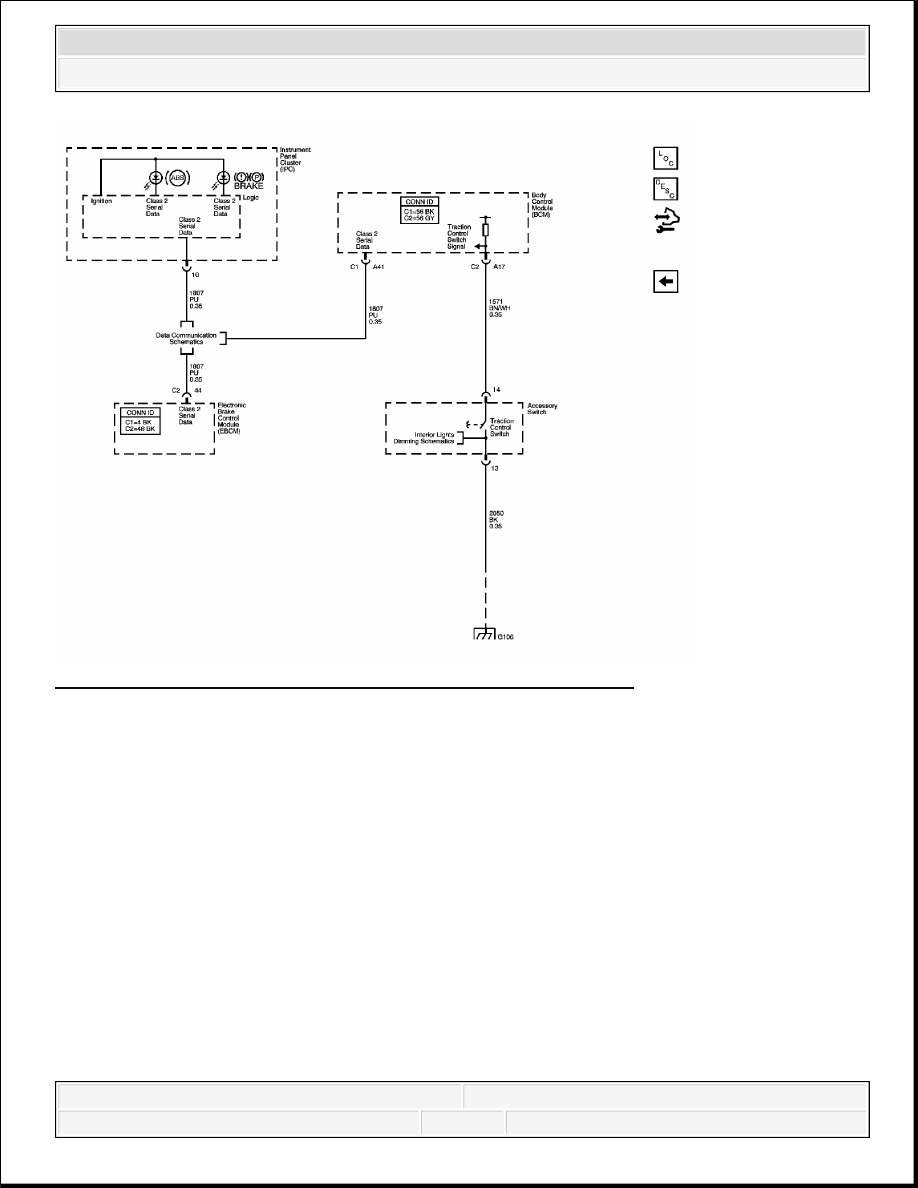

Fig. 6: Indicator Lamps and Traction Control Switch Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

ANTILOCK BRAKE SYSTEM COMPONENT VIEWS



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



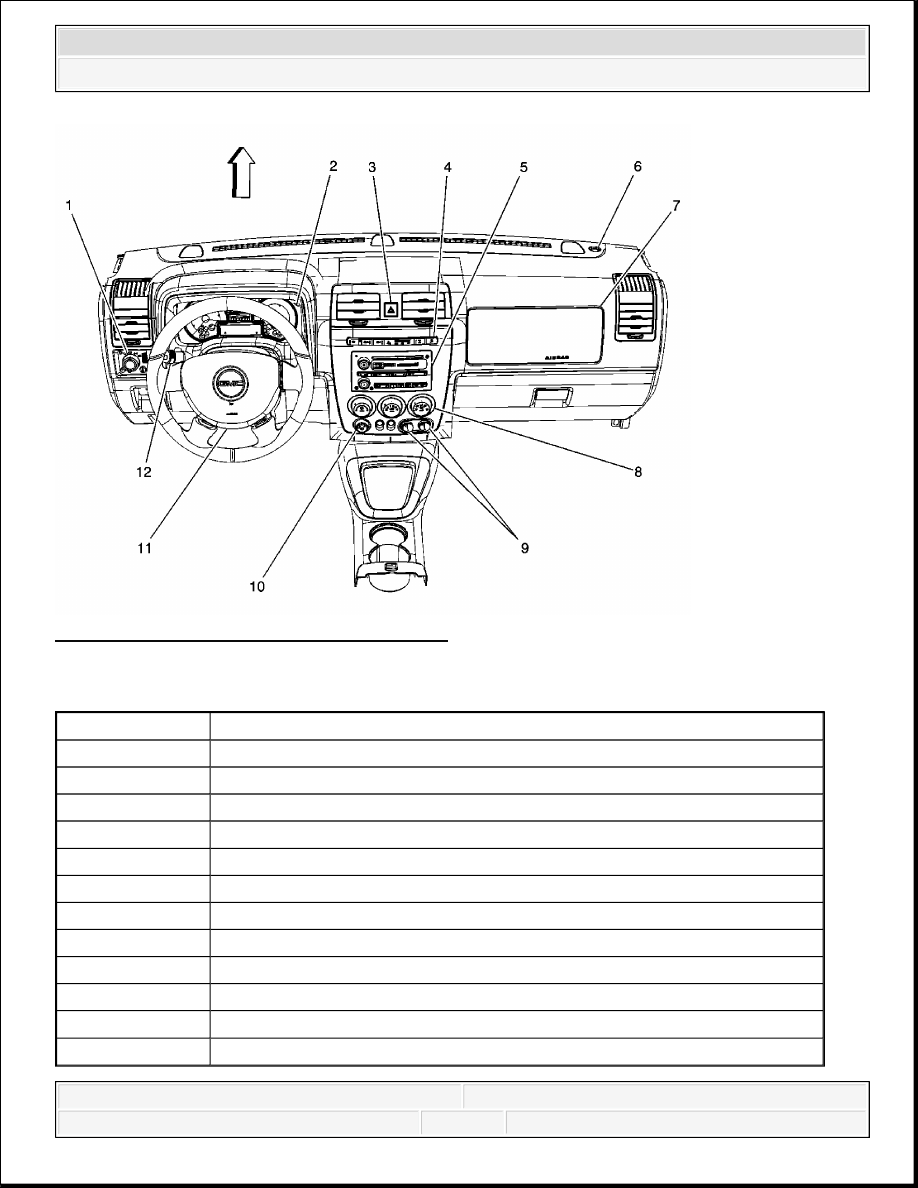

Fig. 7: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3
