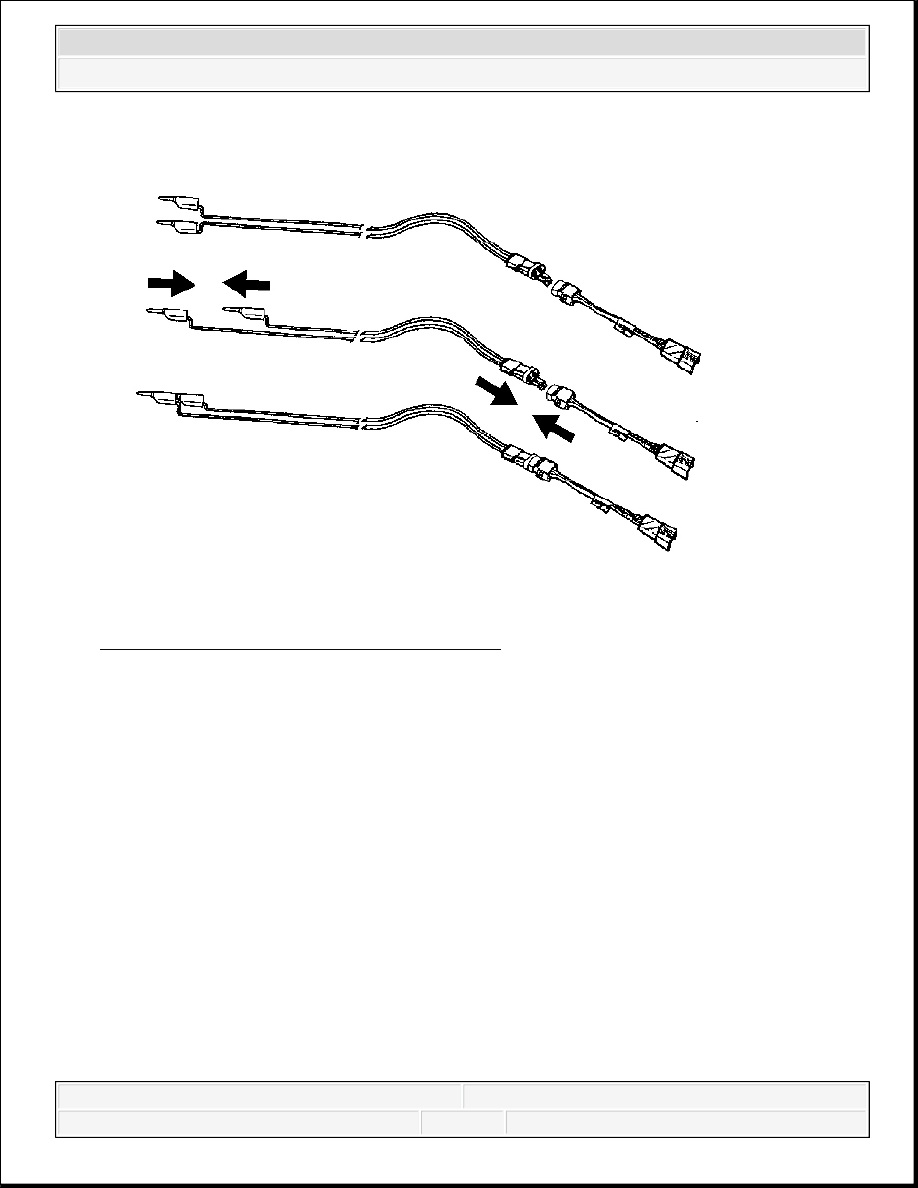

Fig. 70: View Of Deployment Harness Leads
Courtesy of GENERAL MOTORS CORP.

20. Disconnect the SIR deployment harness from the power source after the inflator module

deploys.

21. If the inflator module did not deploy, disconnect the adapter and discontinue the procedure

and contact the Technical Assistance Group.

If deployment was successful, proceed to the following steps.

CAUTION: After deployment, the metal surfaces of the SIR

component may be very hot. To help avoid a fire or
personal injury:

Allow sufficient time for cooling before touching any
metal surface of the SIR component.

Do not place the deployed SIR component near any
flammable objects.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



22. Seat one banana plug into the other in order to short the deployment harness leads.

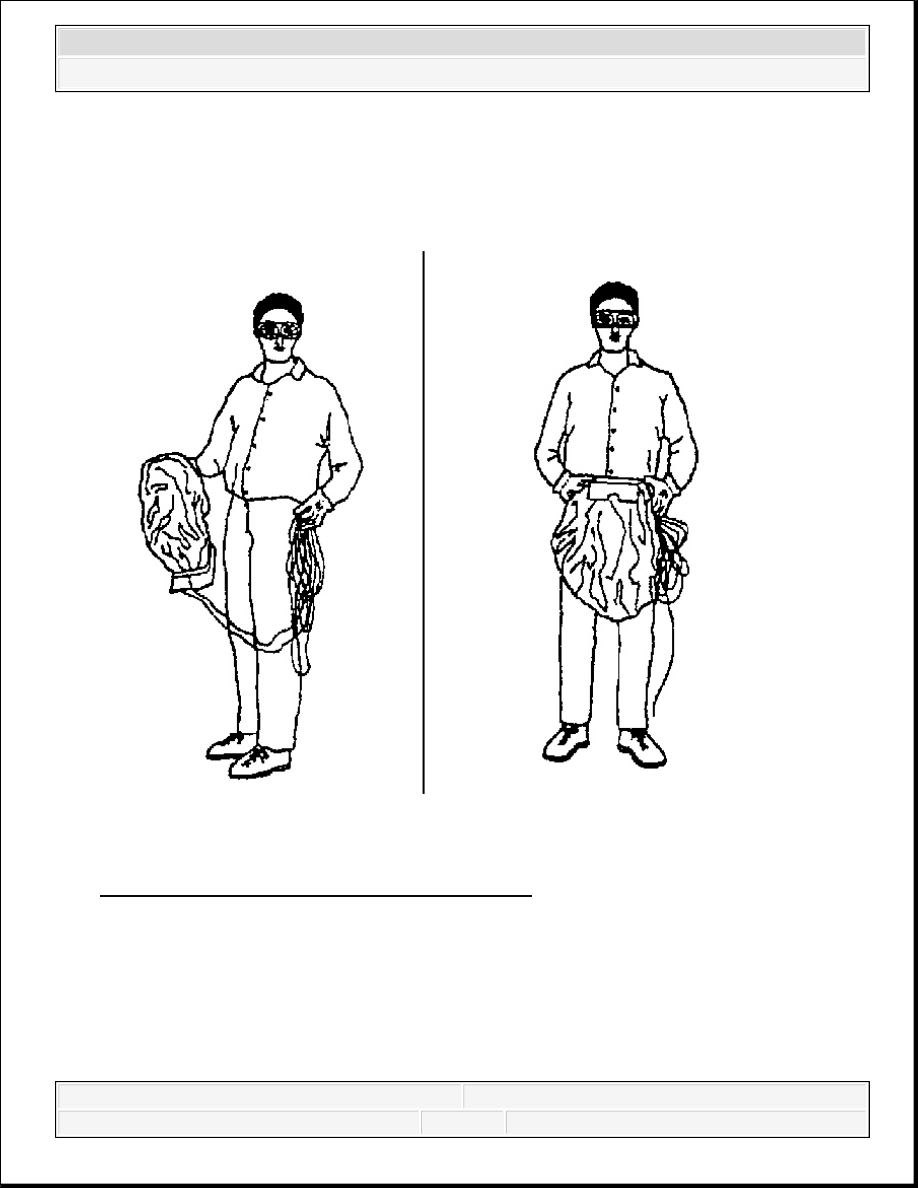

Fig. 71: Disposing Of Deployed Inflator Module
Courtesy of GENERAL MOTORS CORP.

23. Put on a pair of shop gloves.

24. Disconnect the pigtail adapter from the inflator module as soon as possible.

25. Inspect the pigtail adapter and the SIR deployment harness. Replace as needed.

26. Dispose of the deployed inflator module through normal refuse channels.

27. Wash your hands with a mild soap.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Deployment Inside Vehicle - Vehicle Scrapping Procedure

Deploy the inflator modules inside of the vehicle when destroying the vehicle or when salvaging
the vehicle for parts. This includes, but is not limited to, the following situations:

The vehicle has completed all useful life.

Irreparable damage occurred to the vehicle in a non-deployment type accident.

Irreparable damage occurred to the vehicle during a theft.

The vehicle is being salvaged for parts to be used on a vehicle with a different VIN, as
opposed to rebuilding as the same VIN.

1. Lower the driver and passenger windows.

2. Turn the ignition switch to the OFF position and remove the ignition key.

3. Check that all inflator modules which will be deployed are mounted securely.

Driver inflator module is secured to the steering wheel.

Passenger inflator module is secured to the instrument panel.

Left roof rail inflator module is secured to the left roof rail.

Right roof rail inflator module is secured to the right roof rail.

4. Put on safety glasses.

5. Remove all loose objects from the front seats.

CAUTION: When deploying a SIR component for disposal, perform the

deployment procedures in the order listed. Failure to observe
the procedures in the order listed may result in personal
injury.

CAUTION: A deployed dual stage inflator module will look the same

whether one or both stages were used, always assume a
deployed dual stage inflator module has an active stage
2. Improper handling or servicing can activate the inflator
module and cause personal injury.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



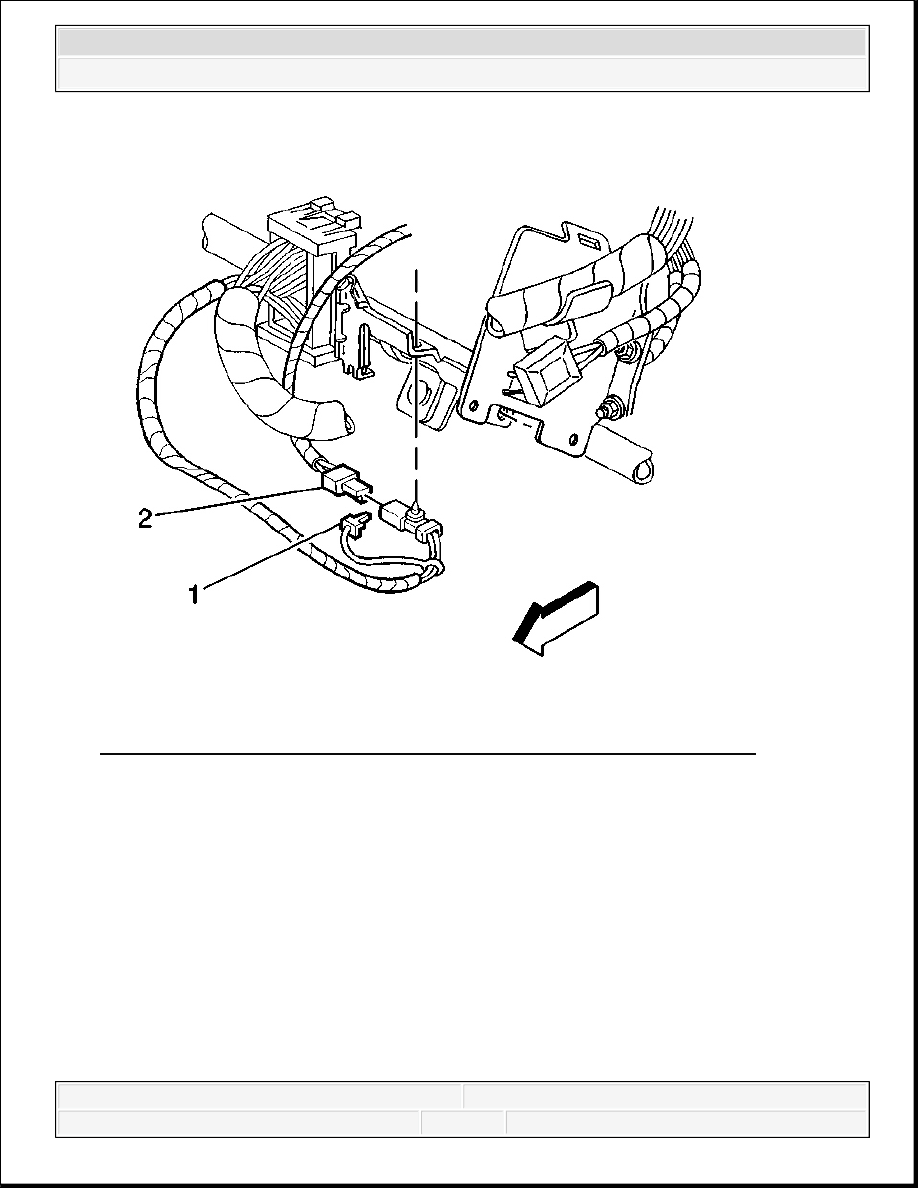

Fig. 72: Locating Inflatable Restraint Steering Wheel Module Connector
Courtesy of GENERAL MOTORS CORP.

6. Disconnect the steering wheel module yellow connector (1) from vehicle harness yellow

connector (2).



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
