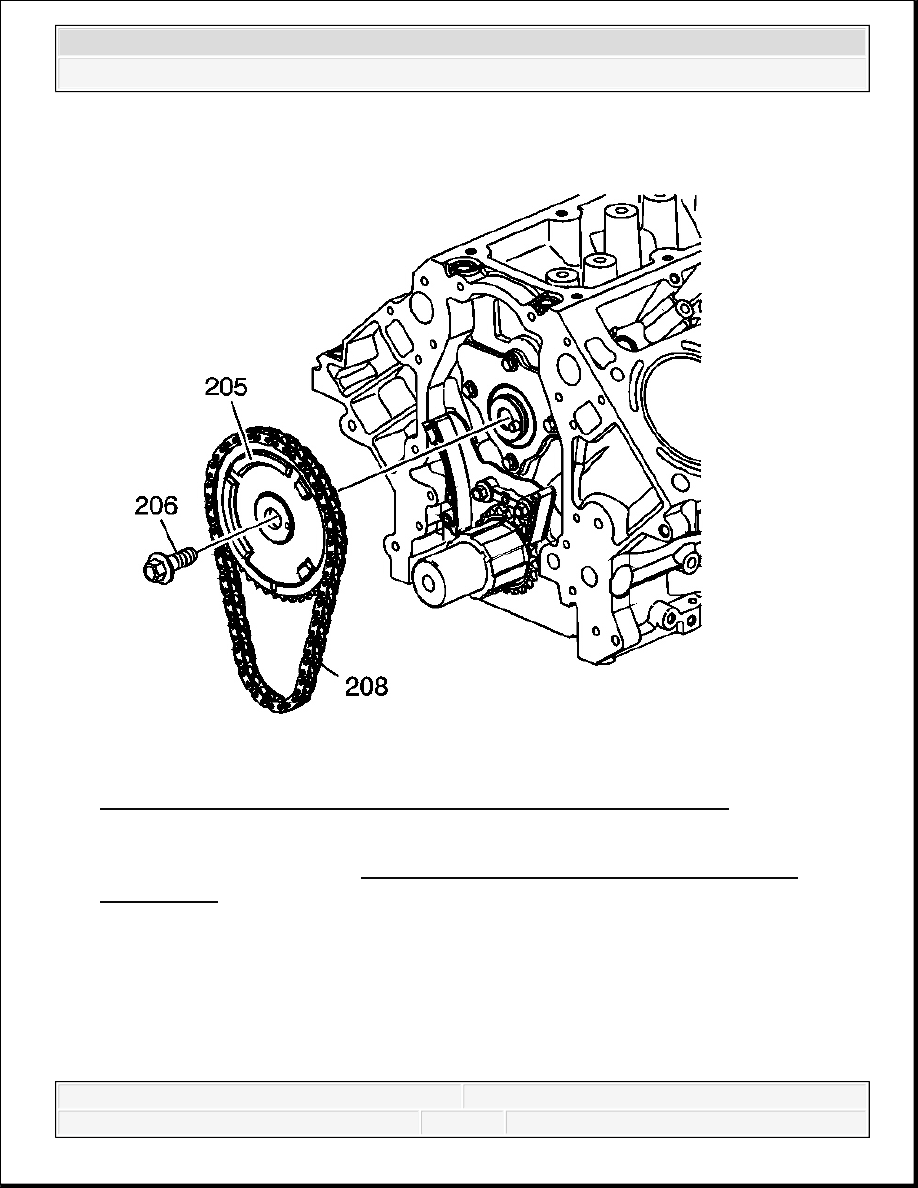

Fig. 211: View Of Camshaft Sprocket, Timing Chain & Sprocket Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil pump. Refer to Oil Pump, Screen, and Crankshaft Oil Deflector

Replacement.

2. Rotate the crankshaft until the timing marks on the crankshaft and the camshaft sprockets are

aligned.

NOTE:

Do not turn the crankshaft assembly after the timing chain has
been removed in order to prevent damage to the piston
assemblies or the valves.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



3. Remove and discard the camshaft sprocket bolt (206).

4. Remove the camshaft sprocket (205) and timing chain (208).

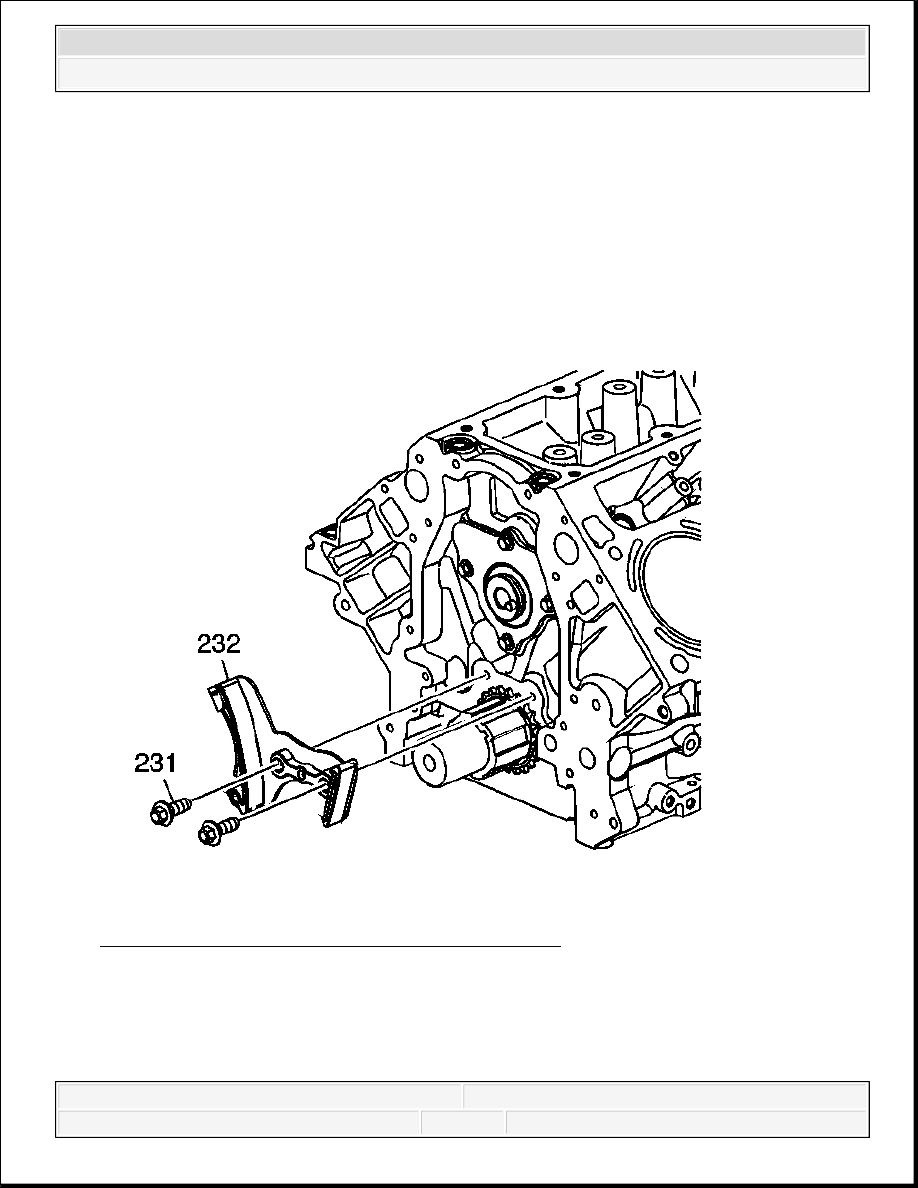

Fig. 212: View Of Timing Chain Tensioner & Bolts
Courtesy of GENERAL MOTORS CORP.

5. Remove the bolts (231) and timing chain tensioner (232).

NOTE:

Do not turn the crankshaft assembly after the timing chain has
been removed in order to prevent damage to the piston
assemblies or the valves.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



Fig. 213: View Of Crankshaft Sprocket Special Tools
Courtesy of GENERAL MOTORS CORP.

6. Use the J 41816-2 (1), the J 41558 (2), bolts (3), and the J 8433 (4) in order to remove the

crankshaft sprocket. See Special Tools.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



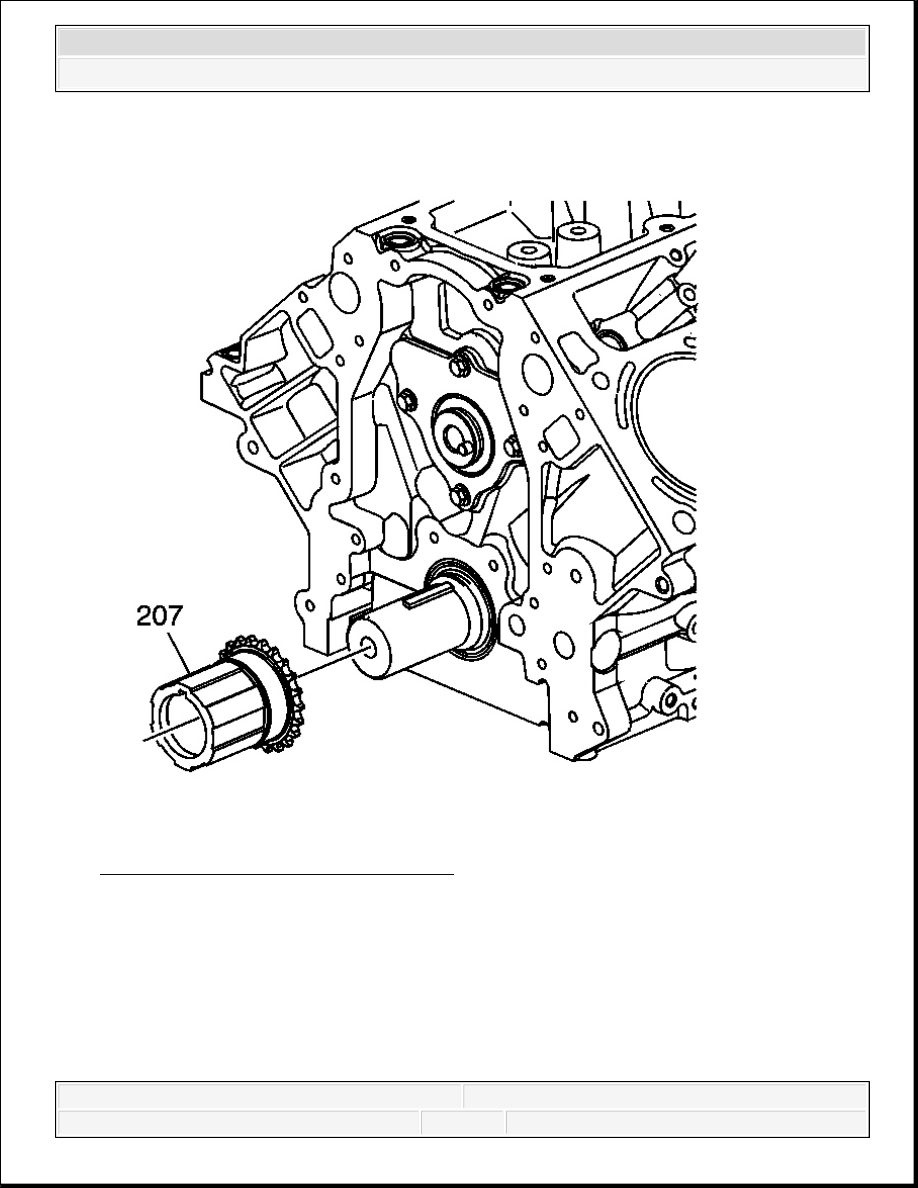

Fig. 214: View Of Crankshaft Sprocket
Courtesy of GENERAL MOTORS CORP.

7. Remove the crankshaft sprocket (207).
