46. Remove the upper timing chain guide to the cylinder head.

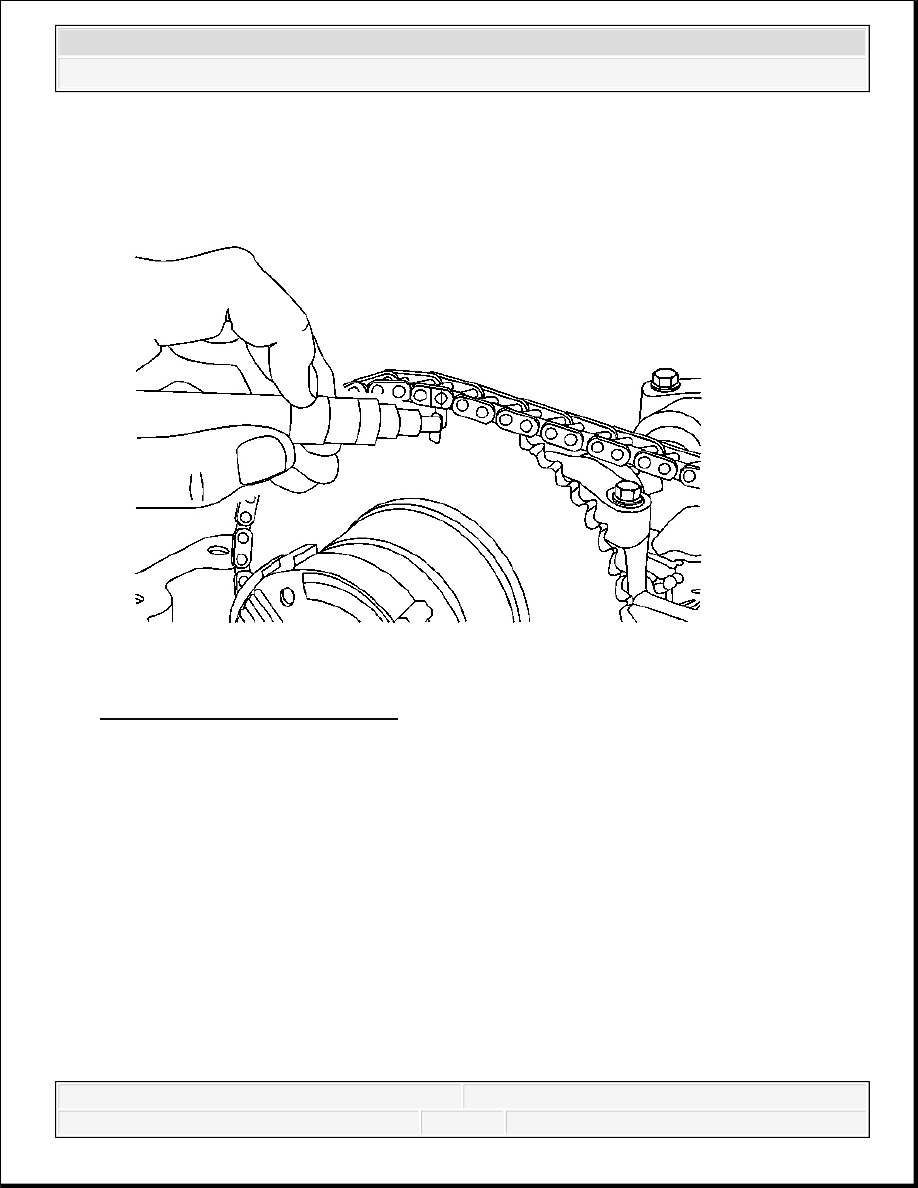

Fig. 100: Cleaning Timing Chain
Courtesy of GENERAL MOTORS CORP.

47. Clean the timing chain and gears with brake cleaner or suitable solvent. Use a white paint

pen or equivalent to place a reference mark on both timing gear sprockets and the timing
chain to mark location prior to disassembly. It is recommended that the paint marks be in
the 12 o'clock position.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



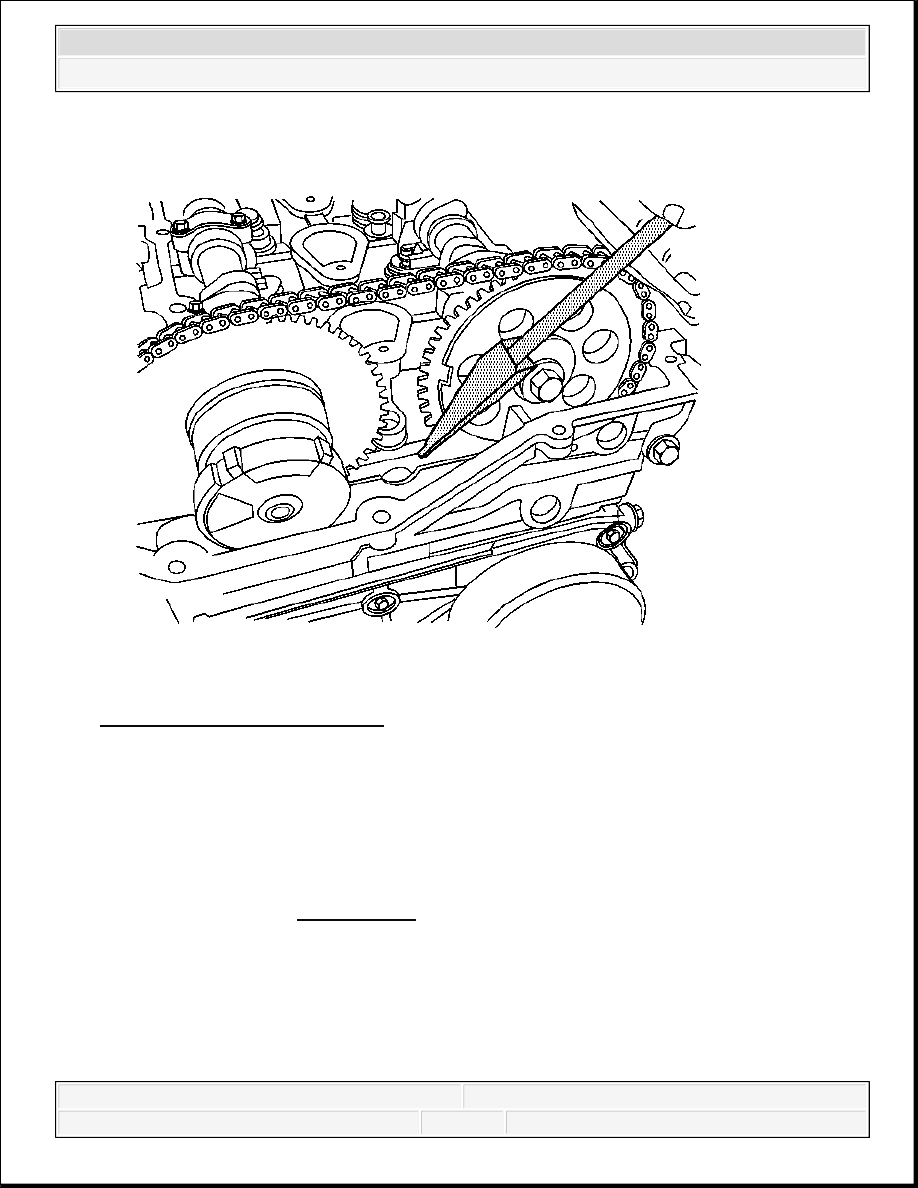

Fig. 101: Installing Wedge Tool
Courtesy of GENERAL MOTORS CORP.

48. Install EN-48464 . See Special Tools. It is important to install the tool with the proper

orientation and to ensure that it is seated square against the timing chain and against the
timing cover center bolt.

NOTE:

DO NOT use excessive force to seat the wedge tool. If
excessive force is used, you may damage the timing chain
tensioner or break the front cover bolt requiring complete
disassembly of the front engine.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

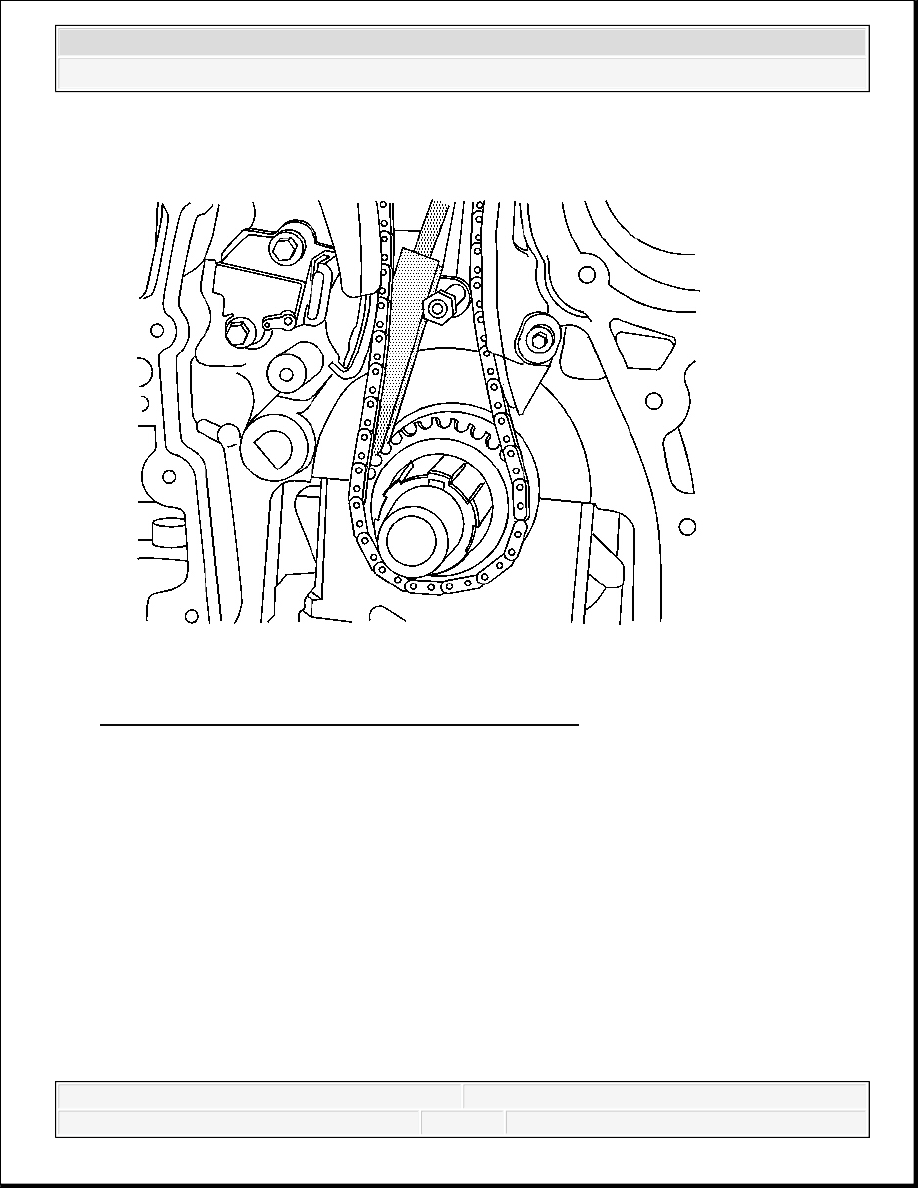

Fig. 102: Ensuring Proper Placement Of Wedge Tool
Courtesy of GENERAL MOTORS CORP.

49. The narrow ramp of the wedge tool needs to be placed so that it faces the timing chain.

Front cover removed for illustration purposes.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

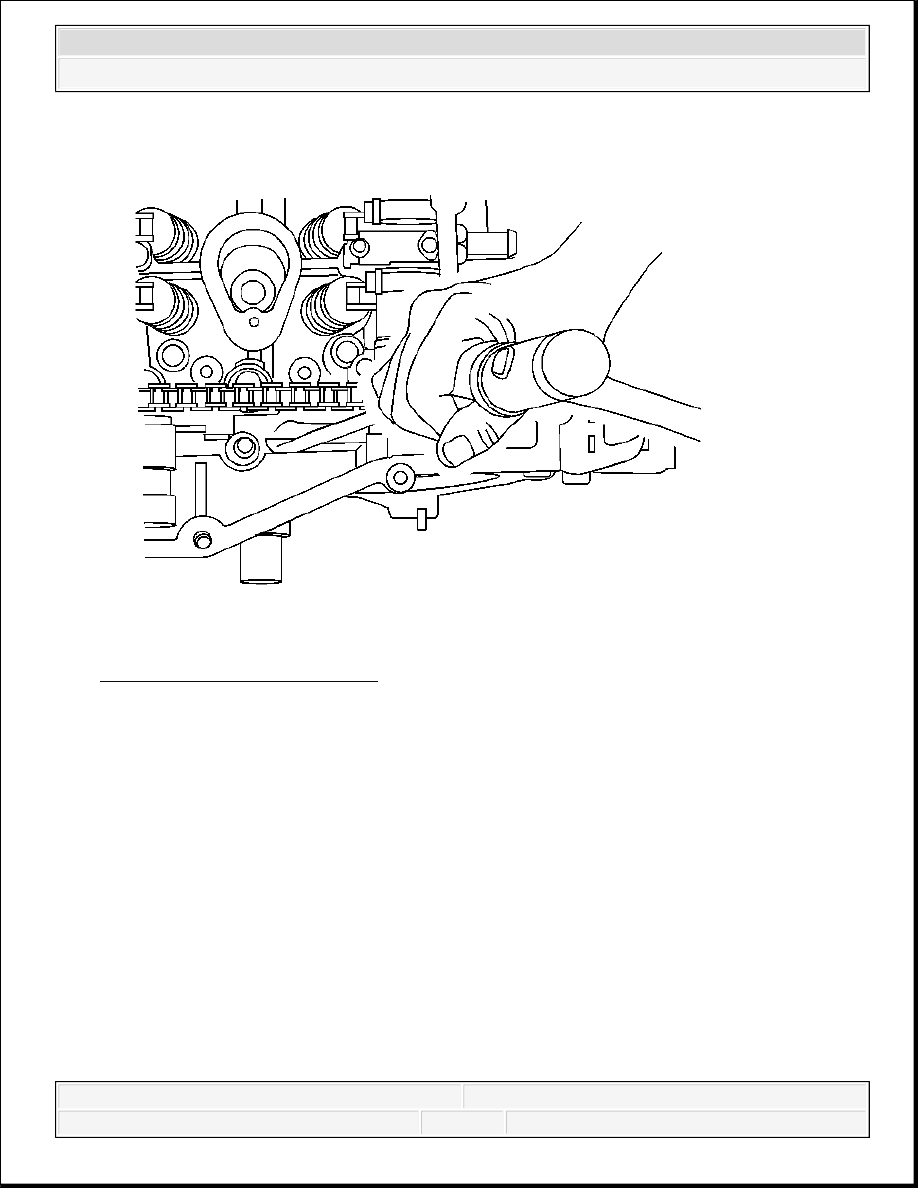

Fig. 103: Securing Wedge Tool
Courtesy of GENERAL MOTORS CORP.

50. The wedge tool should be lightly seated using a couple of very light taps with a small plastic

or brass hammer.

51. Once the tool is correctly installed, unscrew the handle and remove the handle.

IMPORTANT:

Use a 25 mm (1 in) open end wrench on the camshaft
hexes to hold the camshaft from turning. It is critical that
the crankshaft does not move and is held at TDC when
the intake and exhaust camshaft sprocket bolts are
removed.

If the crankshaft is not held in place, the wedge tool
could be dislodged. If the crankshaft moves or if the tool
is not seated properly allowing the timing chain
tensioner to extend, the repair will have to be completed
