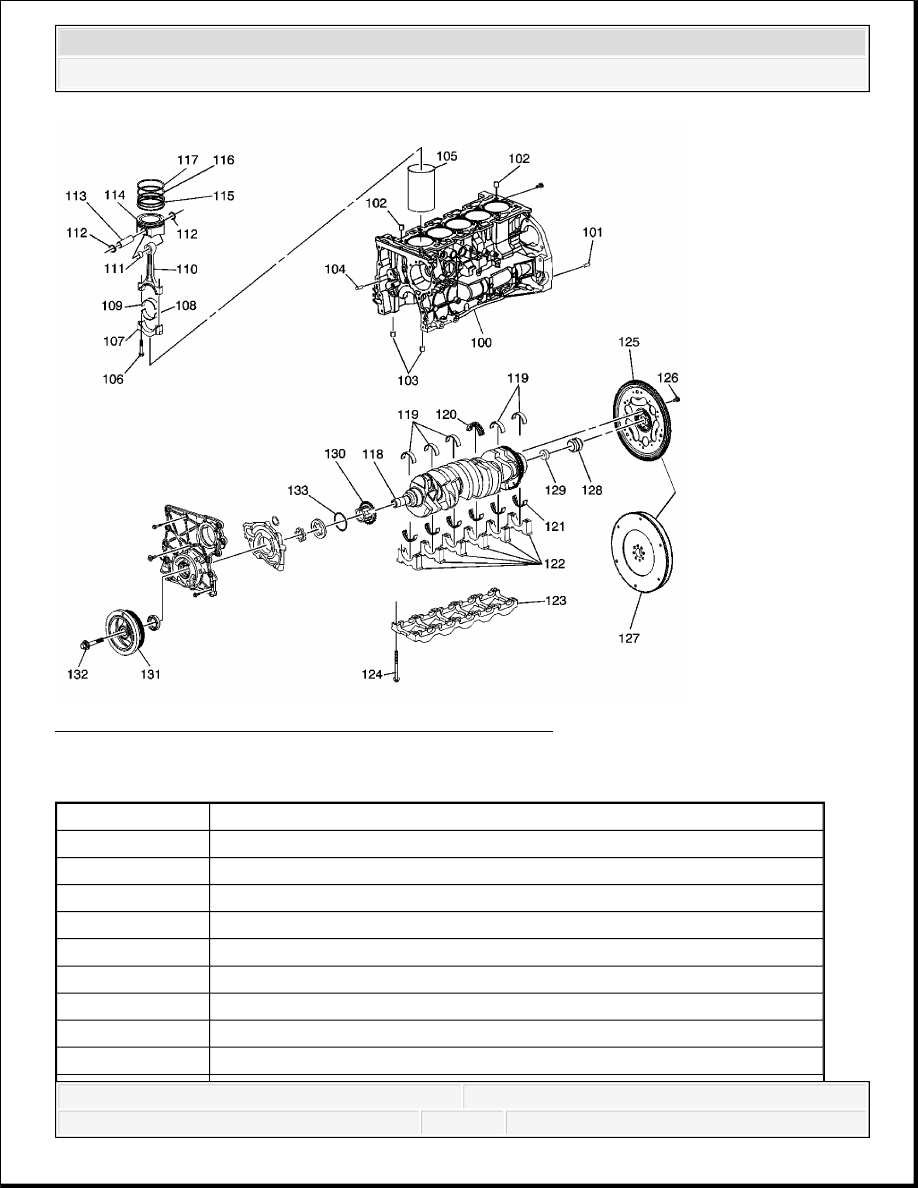

Fig. 16: Lower Engine Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 16

Callout

Component Name

100

Engine Block

101

Transmission Locator Pin

102

Cylinder Head Locator Pin

102

Cylinder Head Locator Pin

103

Main Bearing Cap Locator Pin

104

Engine Front Cover Locator Pin

105

Cylinder Sleeve

106

Connecting Rod Bolt

107

Connecting Rod Cap



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



108

Connecting Rod Lower Bearing

109

Connecting Rod Upper Bearing

110

Connecting Rod

111

Connecting Rod Bushing

112

Piston Pin Retainer

112

Piston Pin Retainer

113

Piston Pin

114

Piston

115

Oil Control Ring Set

116

Lower Compression Ring

117

Upper Compression Ring

118

Crankshaft

119

Upper Main Bearings

119

Upper Main Bearings

120

Main Thrust Bearing

121

Lower Main Bearings

122

Main Bearing Caps

123

Main Bearing Cap Stiffener

124

Main Bearing Cap Bolt

125

Flywheel - Automatic Transmission

126

Flywheel Bolt

127

Flywheel - Manual Transmission

128

Flywheel Locator

129

Clutch Pilot Bearing

130

Crankshaft Sprocket

131

Crankshaft Balancer

132

Crankshaft Balancer Bolt

133

Friction Washer



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



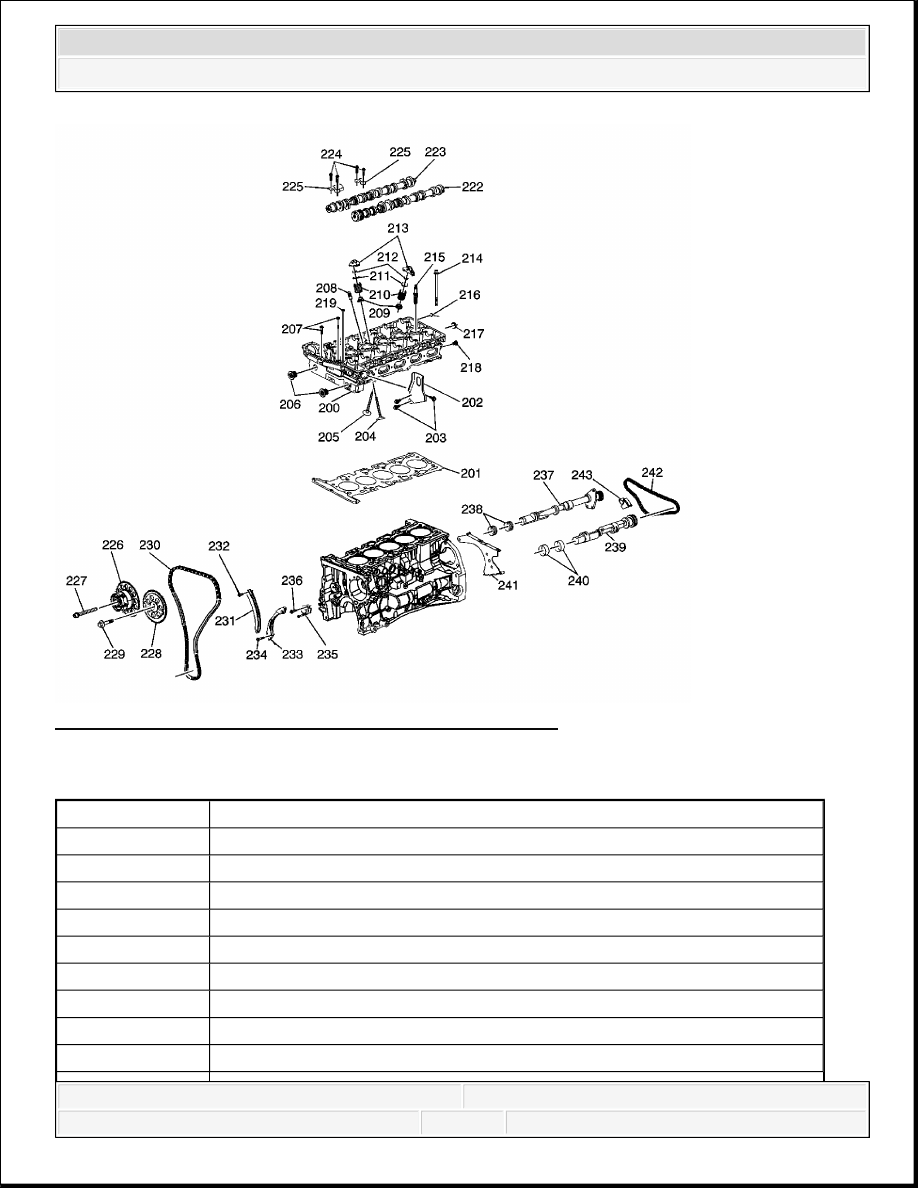

Fig. 17: Cylinder Head Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 17

Callout

Component Name

200

Cylinder Head

201

Cylinder Head Gasket

202

Engine Lift Bracket

203

Engine Lift Bracket Bolts

204

Intake Valve

205

Exhaust Valve

206

Access Hole Plugs

207

Cylinder Head Bolt

208

Valve Lash Adjusters



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



209

Valve Seals

210

Valve Springs

211

Valve Spring Retainers

212

Valve Keys

213

Valve Rocker Arms

214

Cylinder Head Bolt

215

Spark Plug

216

A.I.R. Pipe Plug

217

Water Jacket Plug

218

Oil Gallery Plug

219

Oil Gallery Plug

222

Intake Camshaft

223

Exhaust Camshaft

224

Camshaft Cap Bolts

225

Camshaft Cap

225

Camshaft Cap

226

Exhaust Camshaft Actuator

227

Exhaust Camshaft Actuator Bolt

228

Intake Camshaft Sprocket

229

Intake Camshaft Sprocket Bolt

230

Timing Chain

231

Timing Chain Tensioner Shoe

232

Timing Chain Tensioner Shoe Bolt

233

Timing Chain Guide

234

Timing Chain Guide Bolt

235

Timing Chain Tensioner

236

Timing Chain Tensioner Bolt

237

Right Balance Shaft

238

Right Front and Rear Balance Shaft Bearings

239

Left Balance Shaft

240

Left Front and Rear Balance Shaft Bearings

241

Balance Shaft Chain Guide

242

Balance Shaft Chain

243

Balance Shaft Chain Tensioner
