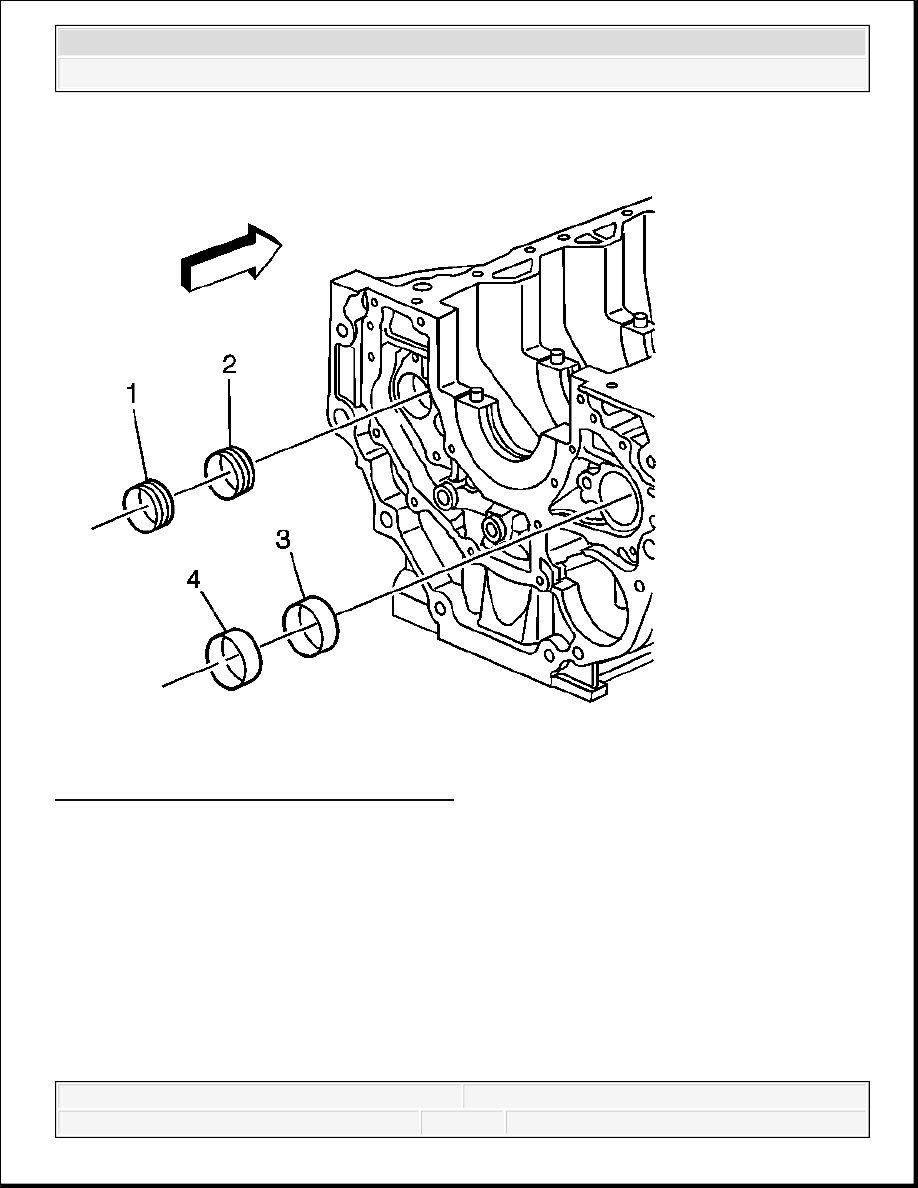

Fig. 557: Identifying Front & Rear Bearings
Courtesy of GENERAL MOTORS CORP.

Identify the following:

Bearings (2) and (3) are the front bearings and bearings (1) and (4) are the rear bearings.

The rear bearings (1) and (4) have a slightly larger diameter than the front bearings (2) and
(3). This allows for easier removal and installation of the front bearings. The rear bearings
also have notches on them for identification purposes.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



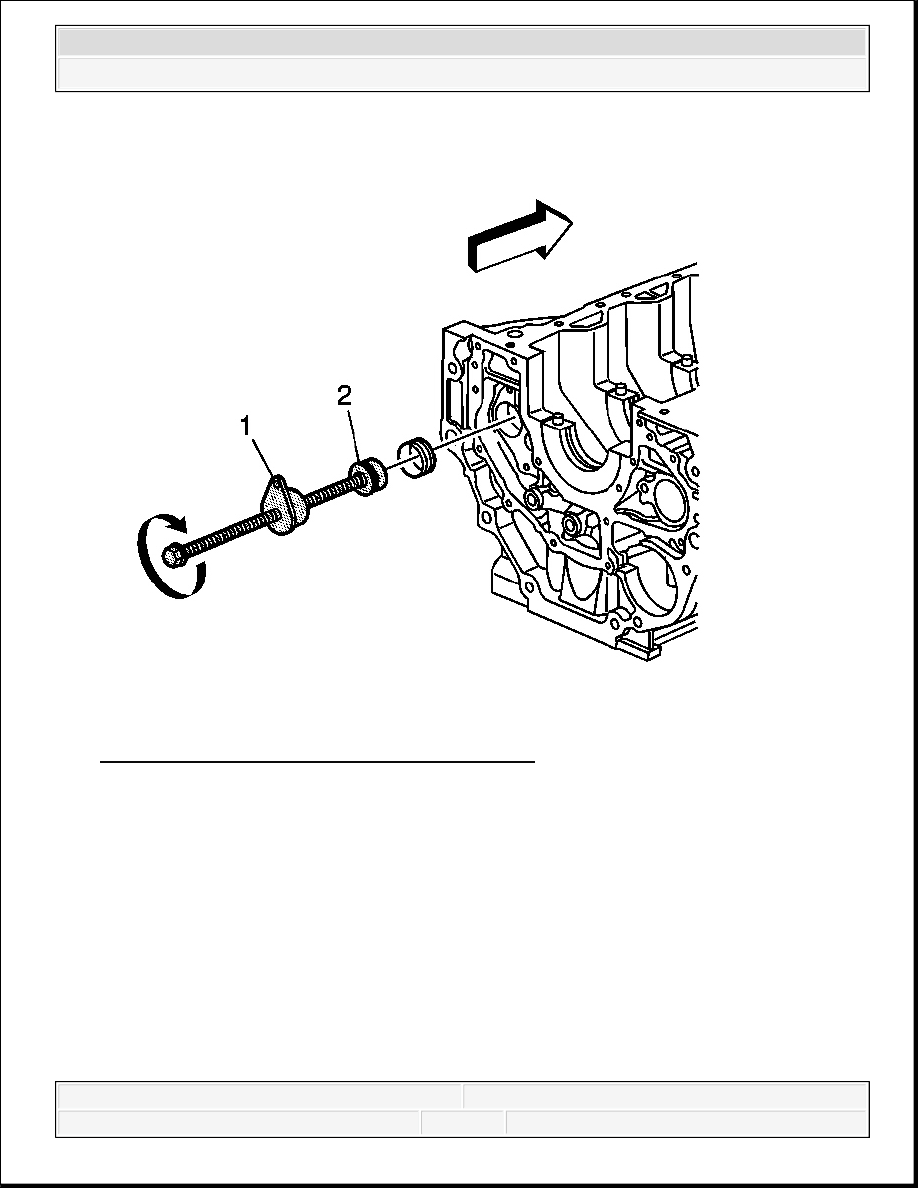

Fig. 558: Installing Right Balance Shaft Bearing
Courtesy of GENERAL MOTORS CORP.

1. Install the new right front balance shaft bearing onto J 44225 (2).

2. Install J 44225 into the balance shaft bearing bore and align the front bearing.

3. Turn the threaded rod clockwise until the guide (1) is seated into the rear journal.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



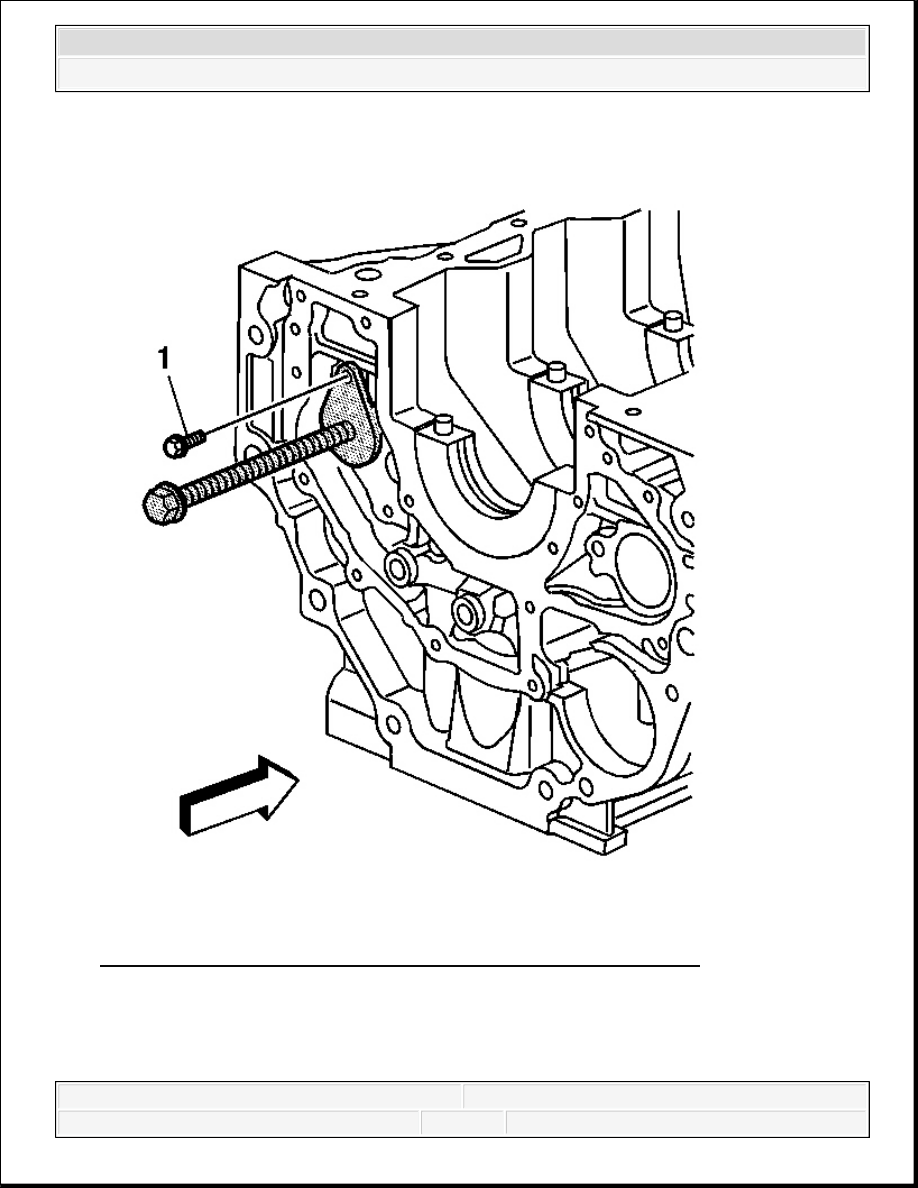

Fig. 559: Installing Right Balance Shaft Mounting Bolt To J 44225
Courtesy of GENERAL MOTORS CORP.

4. Install and tighten the balance shaft mounting bolt (1) to hold J 44225 .

5. Turn the threaded rod clockwise until it bottoms to install the right front balance shaft



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



bearing to the proper depth.

6. Remove the balance shaft mounting bolt and J 44225 .

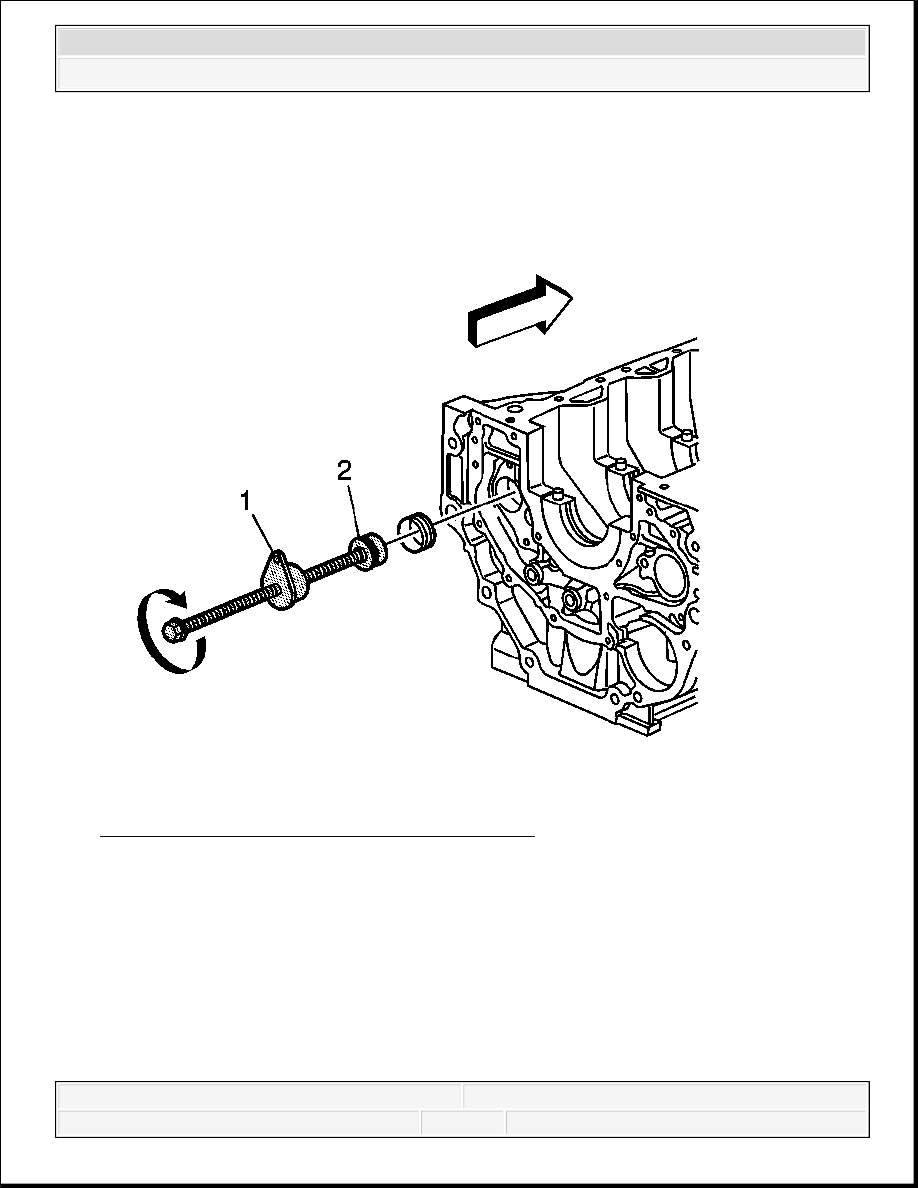

Fig. 560: Installing Right Balance Shaft Bearing
Courtesy of GENERAL MOTORS CORP.

7. Install the new right rear balance shaft bearing onto J 44225 (2).

8. Install J 44225 into the balance shaft bearing bore and align the rear bearing.

9. Turn the threaded rod clockwise until the guide (1) is seated into the rear journal.
