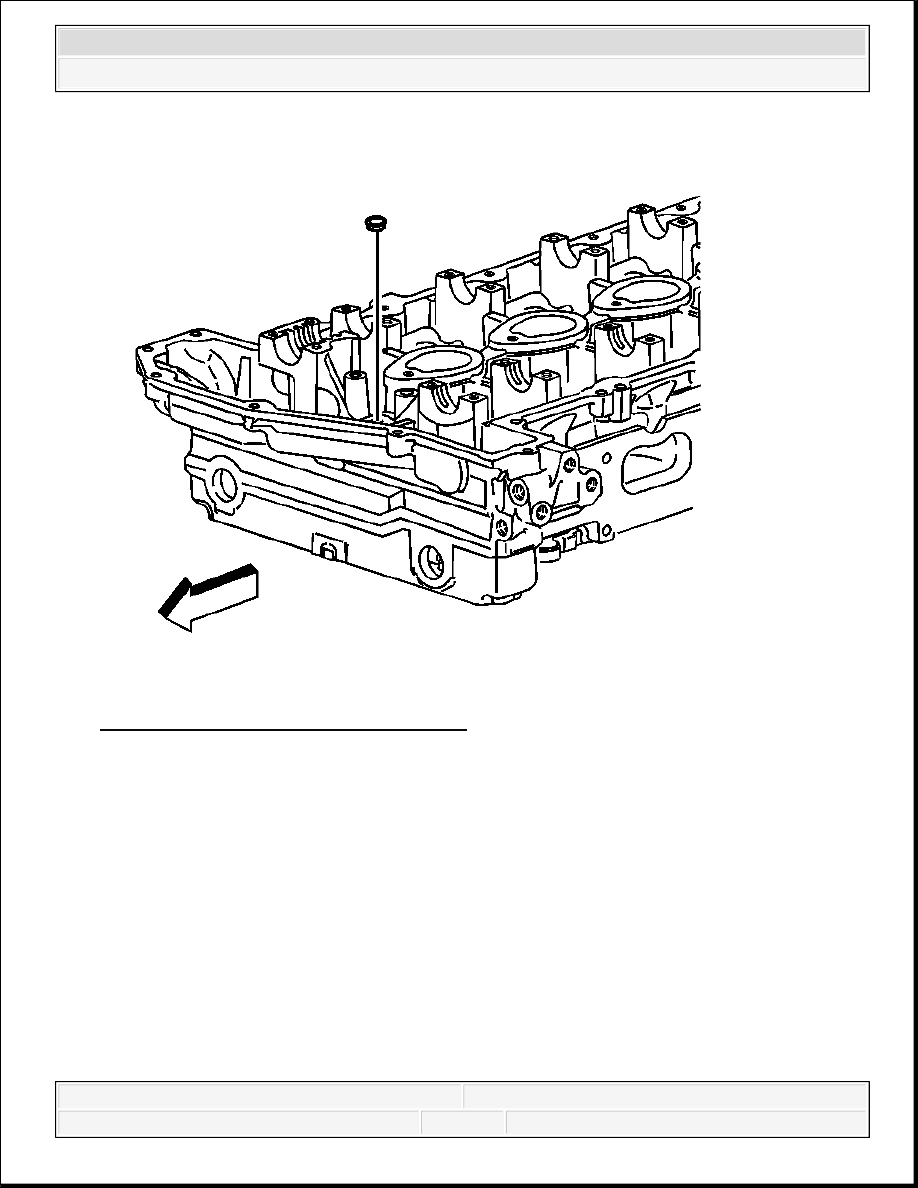

Fig. 444: View Of Water Jacket Plug
Courtesy of GENERAL MOTORS CORP.

10. Inspect the water jacket plug, for leakage. Replace if necessary.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 445: View Of Inner Oil Gallery Plug
Courtesy of GENERAL MOTORS CORP.

11. Inspect the (inner) oil gallery plug, for leakage. Replace if necessary.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 446: Oil Gallery Plugs
Courtesy of GENERAL MOTORS CORP.

12. Inspect the (end) oil gallery plugs, for leakage. Replace if necessary.

CYLINDER HEAD CLEANING AND INSPECTION

Tools Required

J 9666 Valve Spring Tester



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



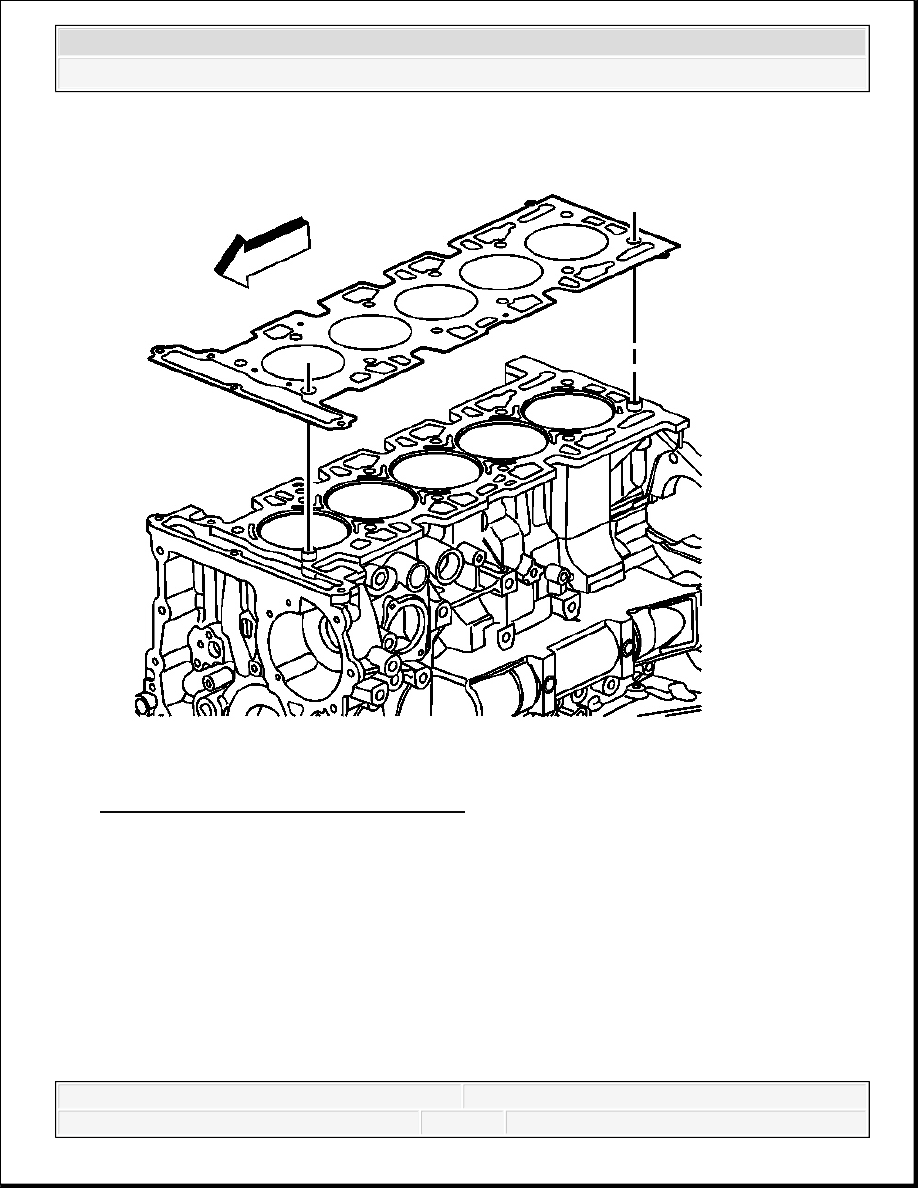

Fig. 447: View Of Cylinder Head Gasket
Courtesy of GENERAL MOTORS CORP.

1. Inspect the cylinder head gasket and the mating surface. Inspect for leaks, corrosion, and

blowby.
