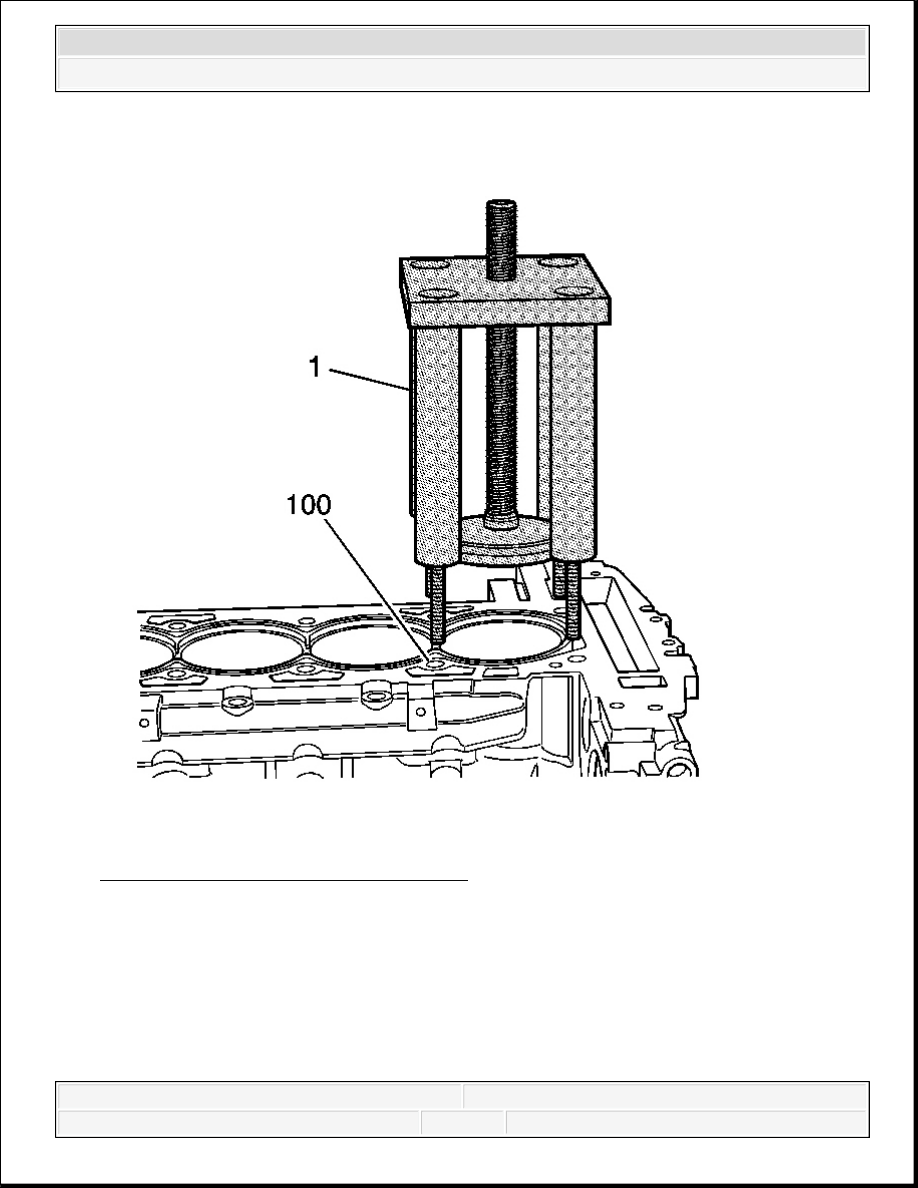

Fig. 415: View Of Service Tool Assembly
Courtesy of GENERAL MOTORS CORP.

11. Remove the fixture EN 45680-401/cylinder bore sleeve installer EN 45680-403 assembly

(1) from the cylinder block (100).

Cylinder Sleeve Trimming



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

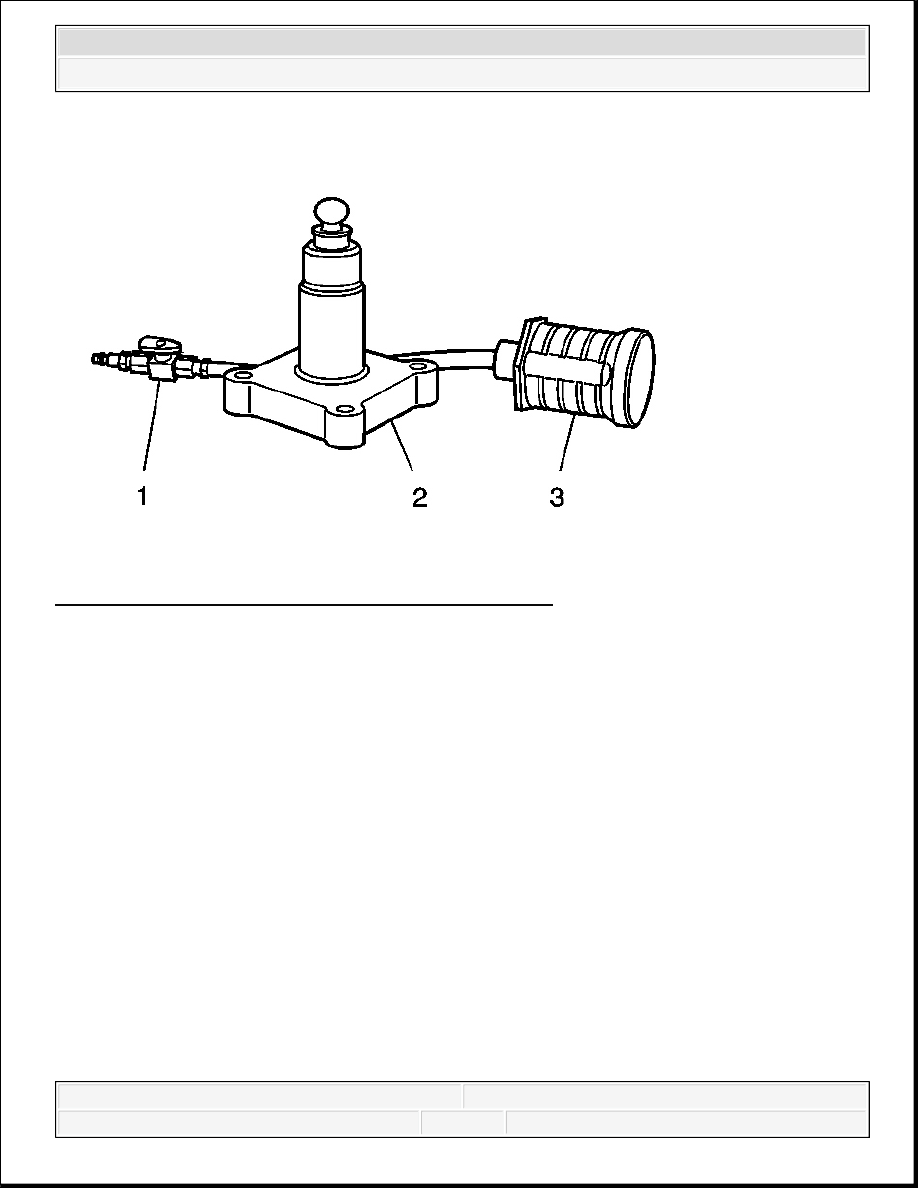

Fig. 416: Cylinder Liner Trimming Tools View (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

EN 45680-865 Debris Collector (3)

EN 45680-411 Trim Tool Assembly (2)

Air Control Valve (1 - Part of EN 45680-411

Drill Motor with 1/2 inch chuck, 1 1/8 hp, 7 amps, triple gear reduction, and a 450-600
RPM rotational speed in a clockwise direction



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

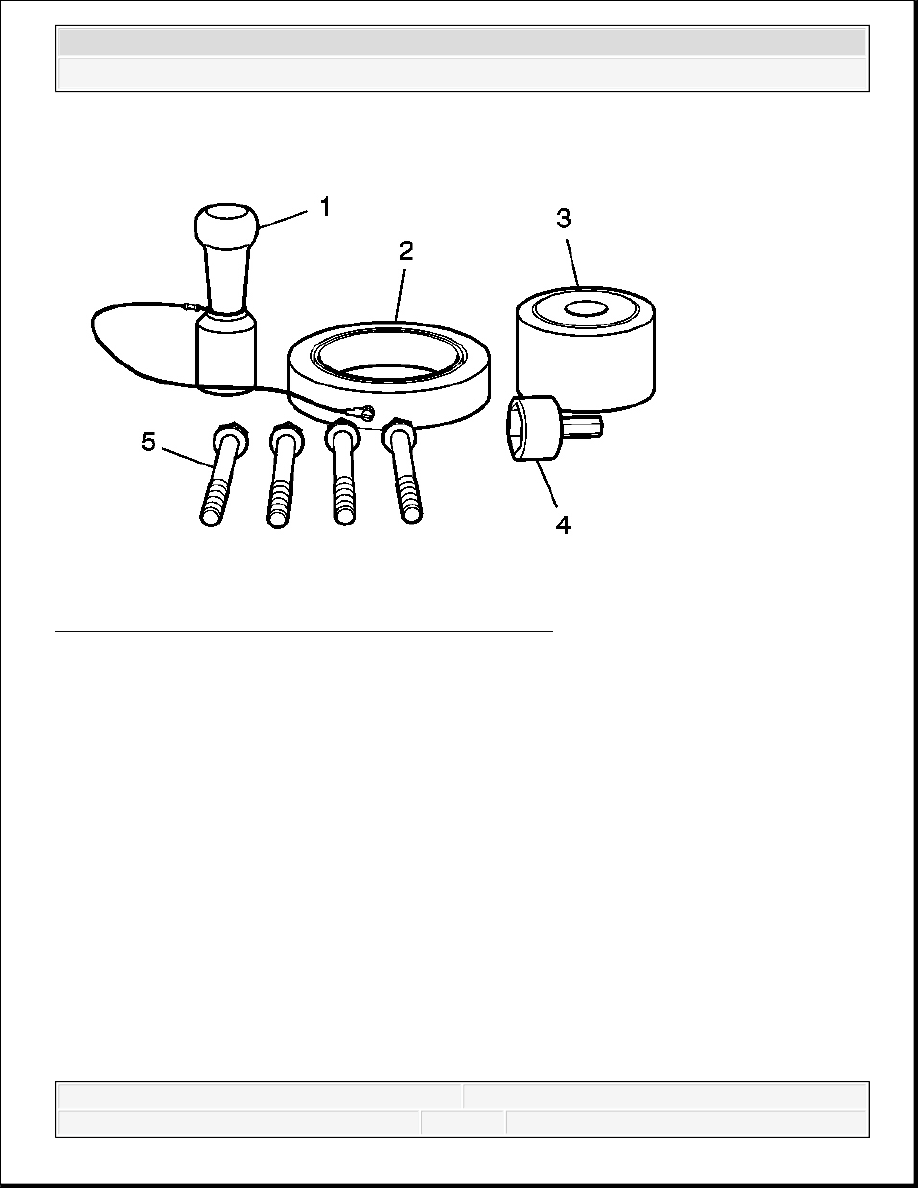

Fig. 417: Cylinder Liner Trimming Tools View (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

Trim Tool Preloader (1)

EN 45680-412 Set Gage Ring (2)

EN 45680-413 Metal Shavings Catch Plug (3)

EN 45680-866 Drive Adapter (4)

EN 45680-414 Bolts (5)

NOTE:

Do not bore or hone the cylinder bore sleeve. The cylinder bore
sleeve inside diameter (I.D) is fully machined and honed to size
and is optimally finished as shipped. Any attempt to modify
this factory-produced sizing and finish with additional boring
and honing will lead to engine damage, excessive noise or
abnormal oil consumption.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

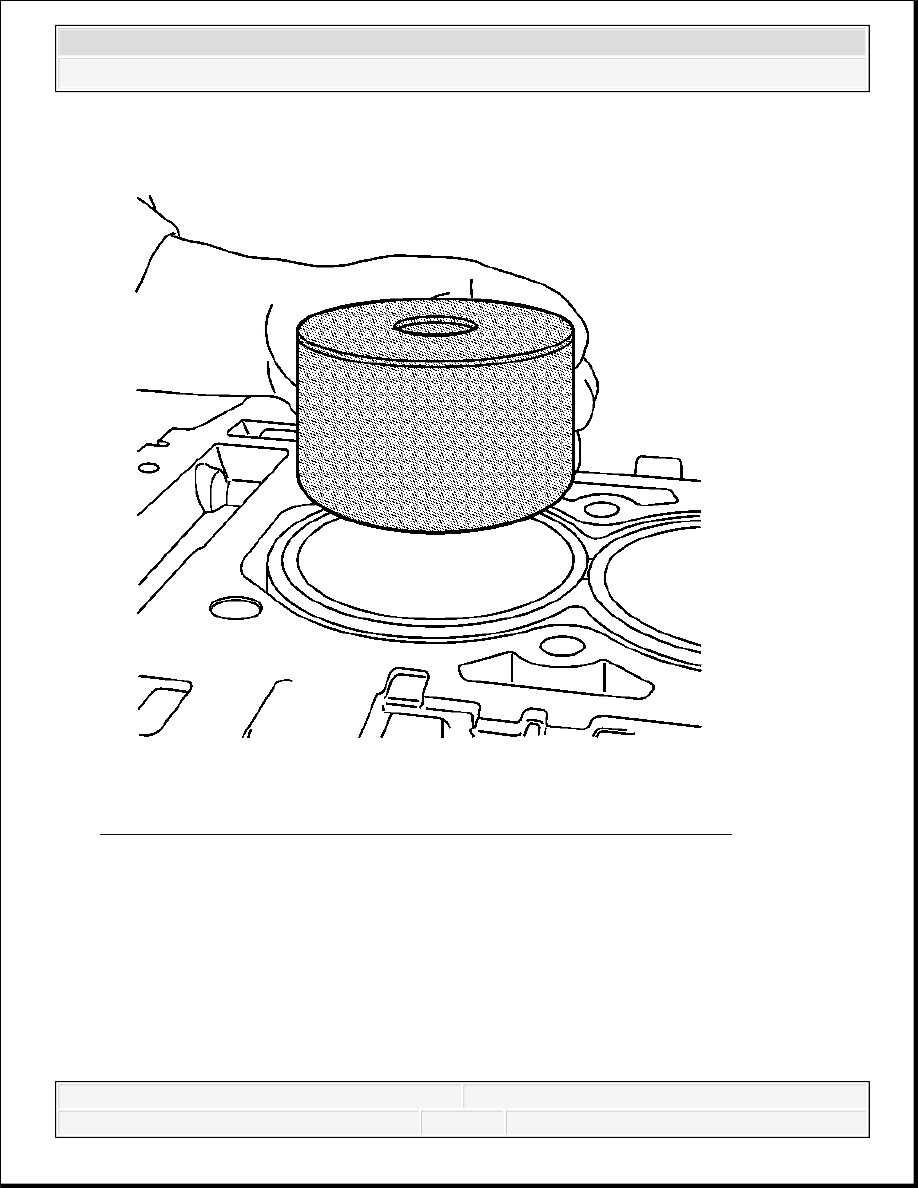

Fig. 418: Placing Metal Shaving Catch Plug Into Cylinder Bore Sleeve
Courtesy of GENERAL MOTORS CORP.

1. After installing the NEW cylinder bore sleeve(s) into the engine block, trim the excess

material from the cylinder bore sleeve flange.

2. Place metal shaving catch plug EN 45680-413 into the cylinder bore sleeve to be trimmed.

Position the top of the EN 45680-413 approximately 3.0 mm (0.12 in) below the top

NOTE:

Ensure that all the metal particles are collected in order to
prevent internal damage to the transaxle or bearings.
