Flattened sections

Excessive scoring or discoloration.

Imbedded debris

bright, polished sections

12. Inspect the inside of the connecting rod bearing and outside diameter of the connecting rod

bearing journal for wear. This indicates high spots.

13. Inspect the connecting rod bearing bore for taper and out-of-round.

14. Inspect the connecting rod bolts for stretching (compare to new or known good bolt). (1) is

a stretched bolt, (2) is a new or good bolt.

15. Clean the piston skirts and the pins with a cleaning solvent. DO NOT wire brush any part of

the piston.

16. Clean the piston ring grooves. Ensure that the oil ring holes and slots are clean.

17. Inspect the pistons for the following conditions:

Cracked ring lands, skirts, or pin bosses

Ring grooves for nicks, burrs that may cause binding

Warped or worn ring lands

Eroded areas at the top of the piston

Scuffed or damaged skirts

Worn piston pin bores

18. Replace pistons that show any signs or damage or excessive wear.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



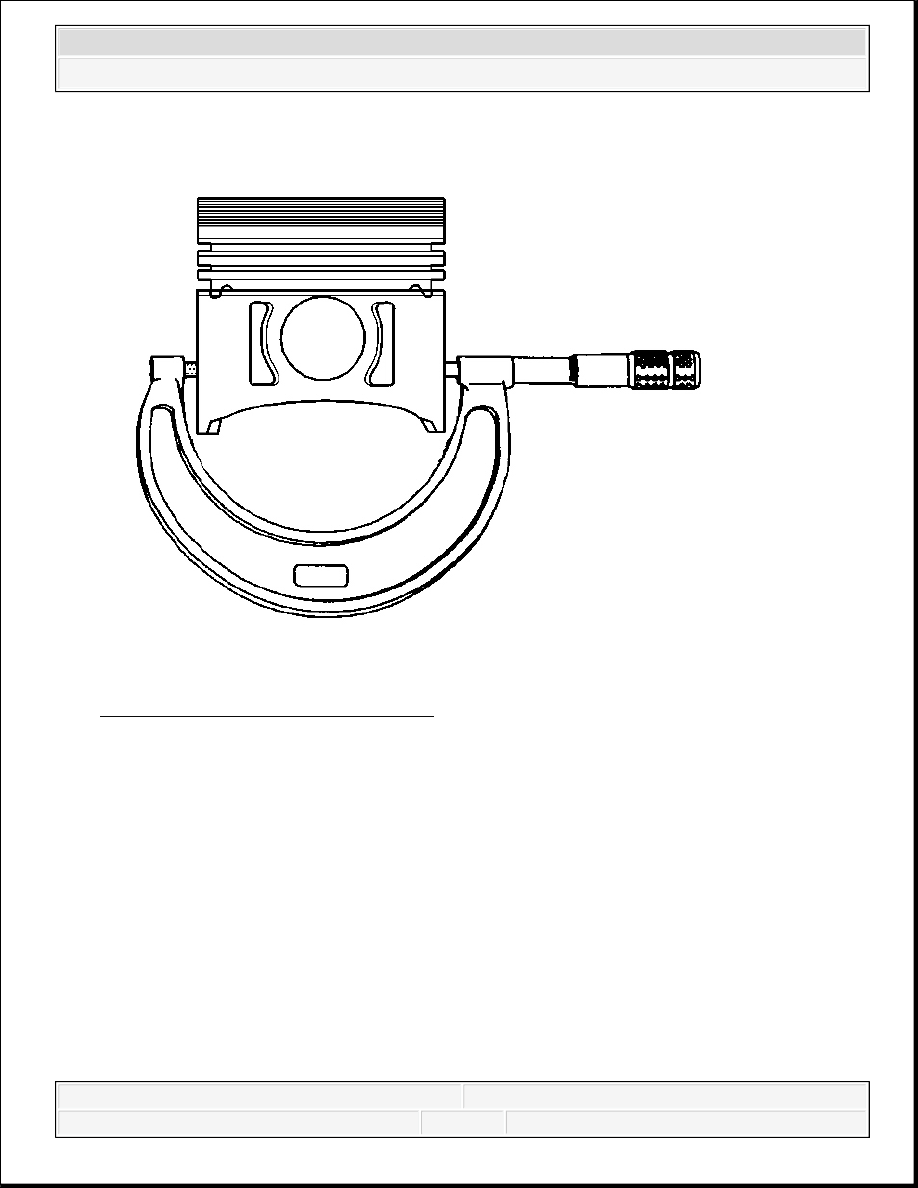

Fig. 400: Measuring Piston Diameter
Courtesy of GENERAL MOTORS CORP.

19. Measure the piston diameter for size with a micrometer or caliper at a right angle to the pin

center line, across the skirts, 38 mm (1.50 in) from the top of the piston.

IMPORTANT: When fitting pistons, consider both the piston and the

cylinder bore conditions together. Production and service
pistons have the same nominal weight and may be
intermixed without affecting engine balance. If necessary,
used pistons may be fitted selectively to any cylinder of the
engine, providing the pistons are in good condition and the
same weight. Do not cut oversize pistons down or the engine
balance may be affected. Finish hone when selecting the
piston.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



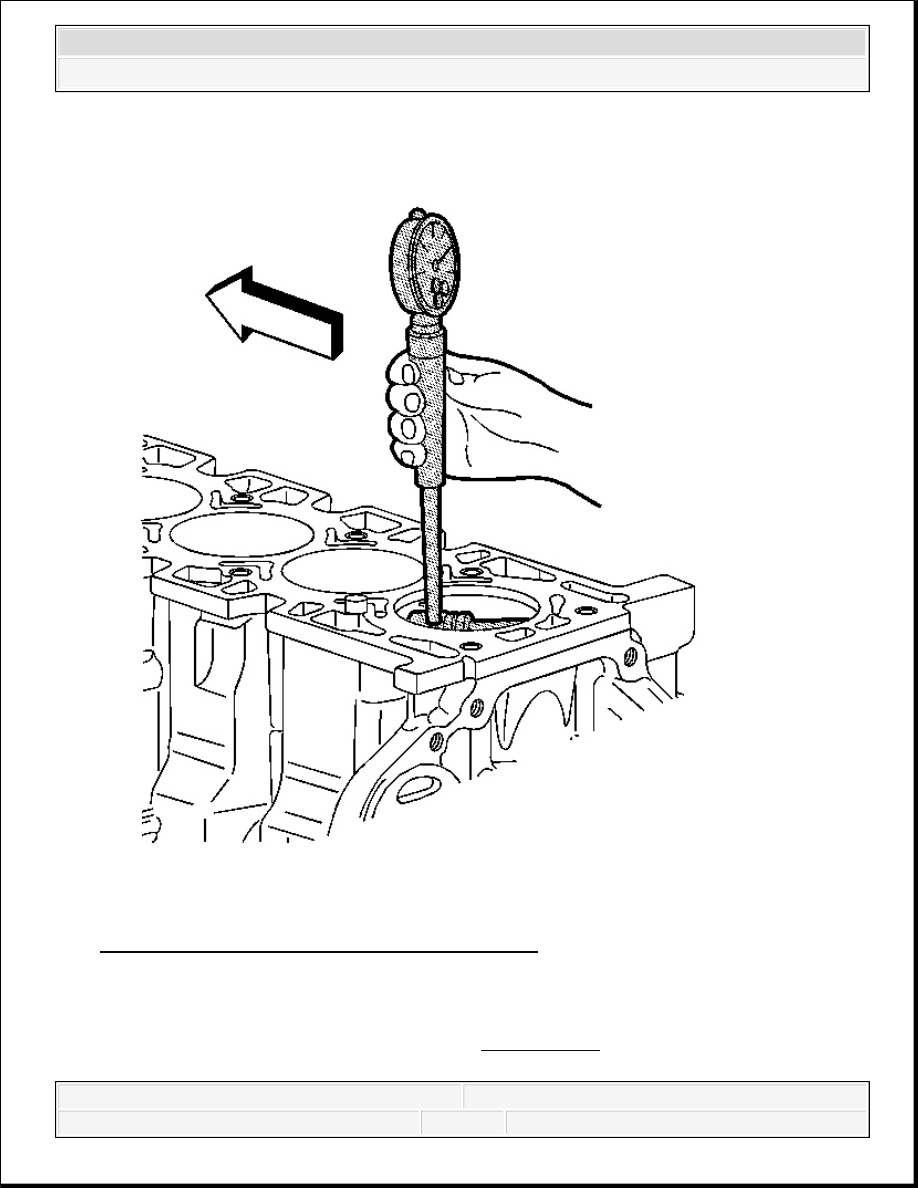

Fig. 401: Measuring Cylinder Bores With J 8087
Courtesy of GENERAL MOTORS CORP.

20. Replace the piston if worn beyond specifications or if damaged.

21. Use J 8087 to measure the cylinder bore. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



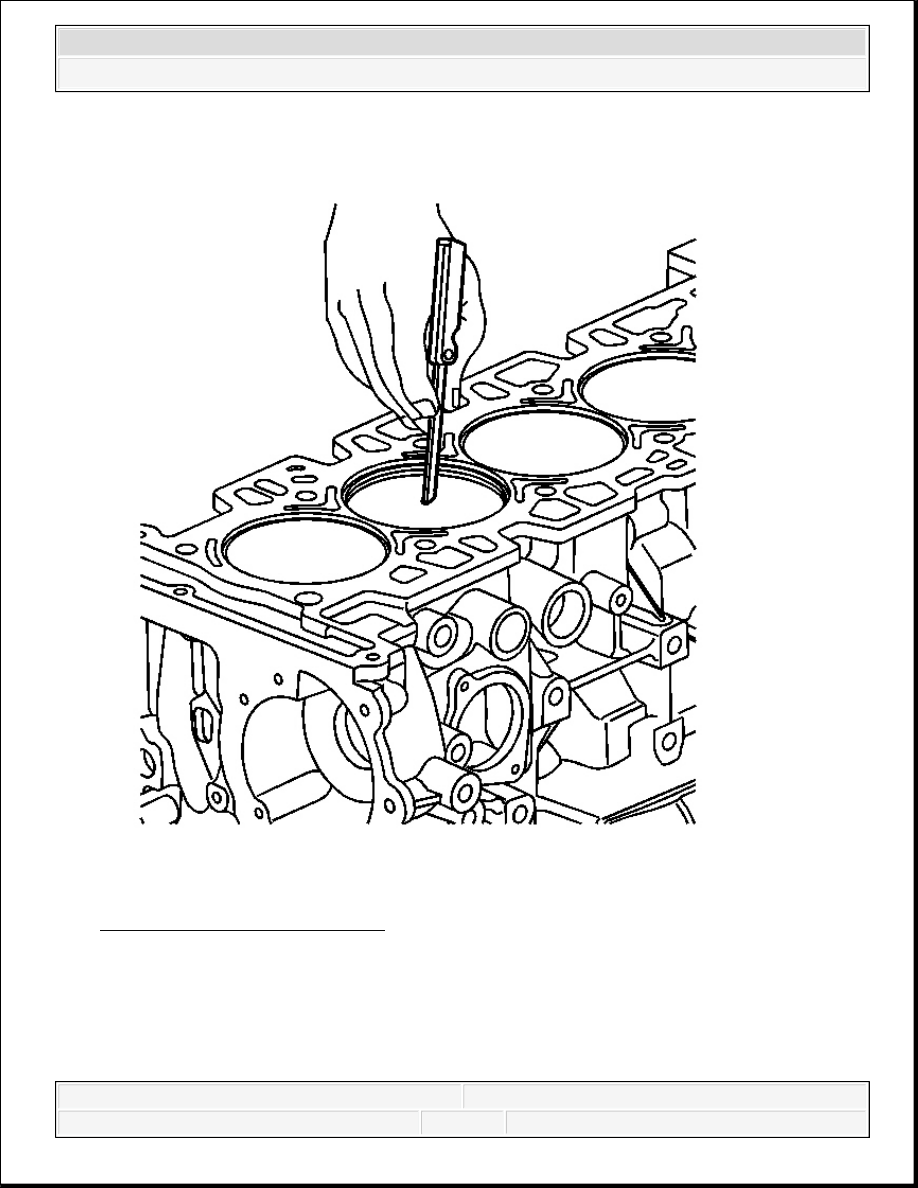

Fig. 402: Honing Cylinder Bore
Courtesy of GENERAL MOTORS CORP.

22. Hone to size if necessary. Use the following procedure to hone the cylinder bore to the

correct size.

1. Select a piston.

2. Hone the cylinder bore to obtain the recommended clearance.
