Hummer H3. Manual - part 178

Fig. 350: View Of Valve Rocker Arms
Courtesy of GENERAL MOTORS CORP.

1. Remove the valve rocker arms.

IMPORTANT: Once removed, place the valve rocker arms and valve lash

adjusters in an organized order so the components can be
installed into the original locations.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 351: View Of Valve Lash Adjusters
Courtesy of GENERAL MOTORS CORP.

2. Remove the valve lash adjusters.

CYLINDER HEAD REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 352: View Of Cylinder Head Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove and discard the cylinder head bolts.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

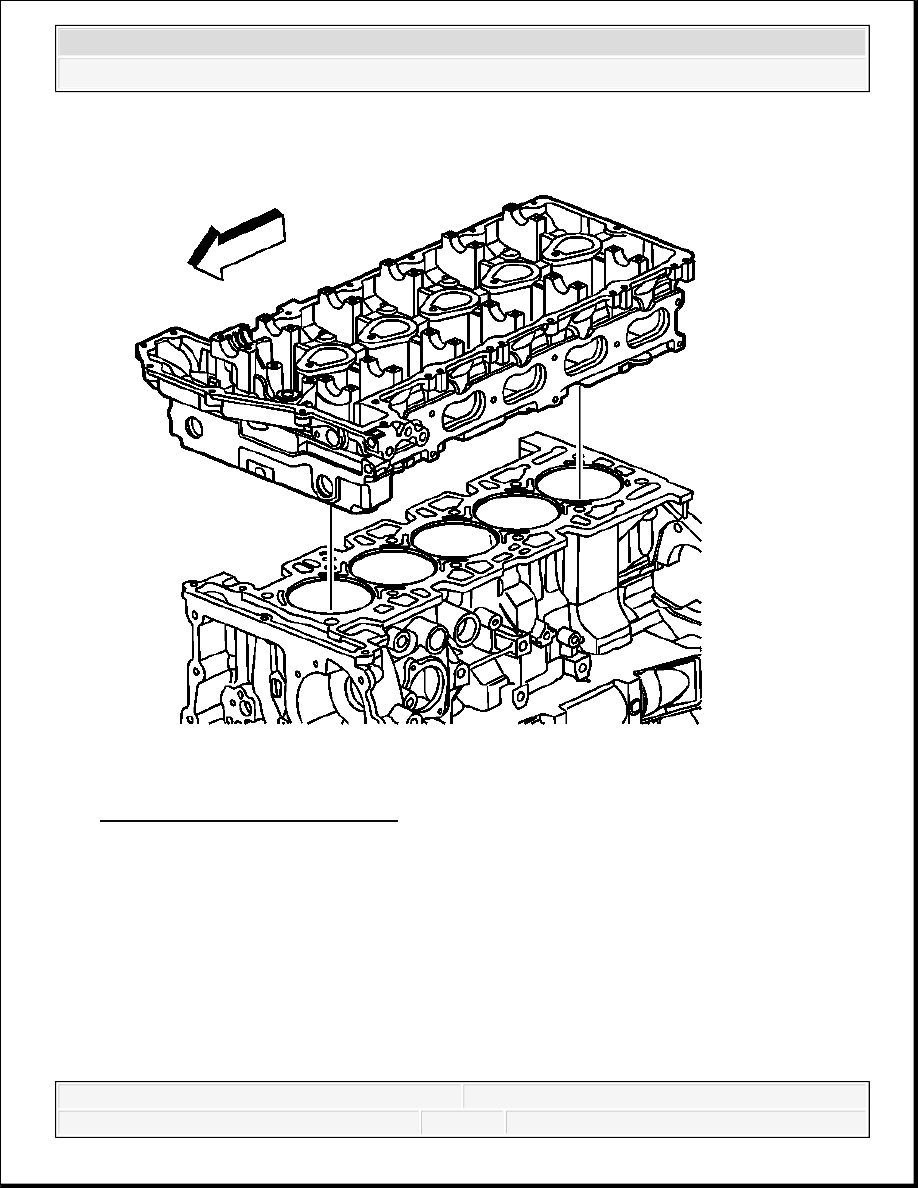

Fig. 353: View Of Cylinder Head
Courtesy of GENERAL MOTORS CORP.

2. Remove the cylinder head.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
