Fig. 41: Passenger Power Seat Circuit



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3



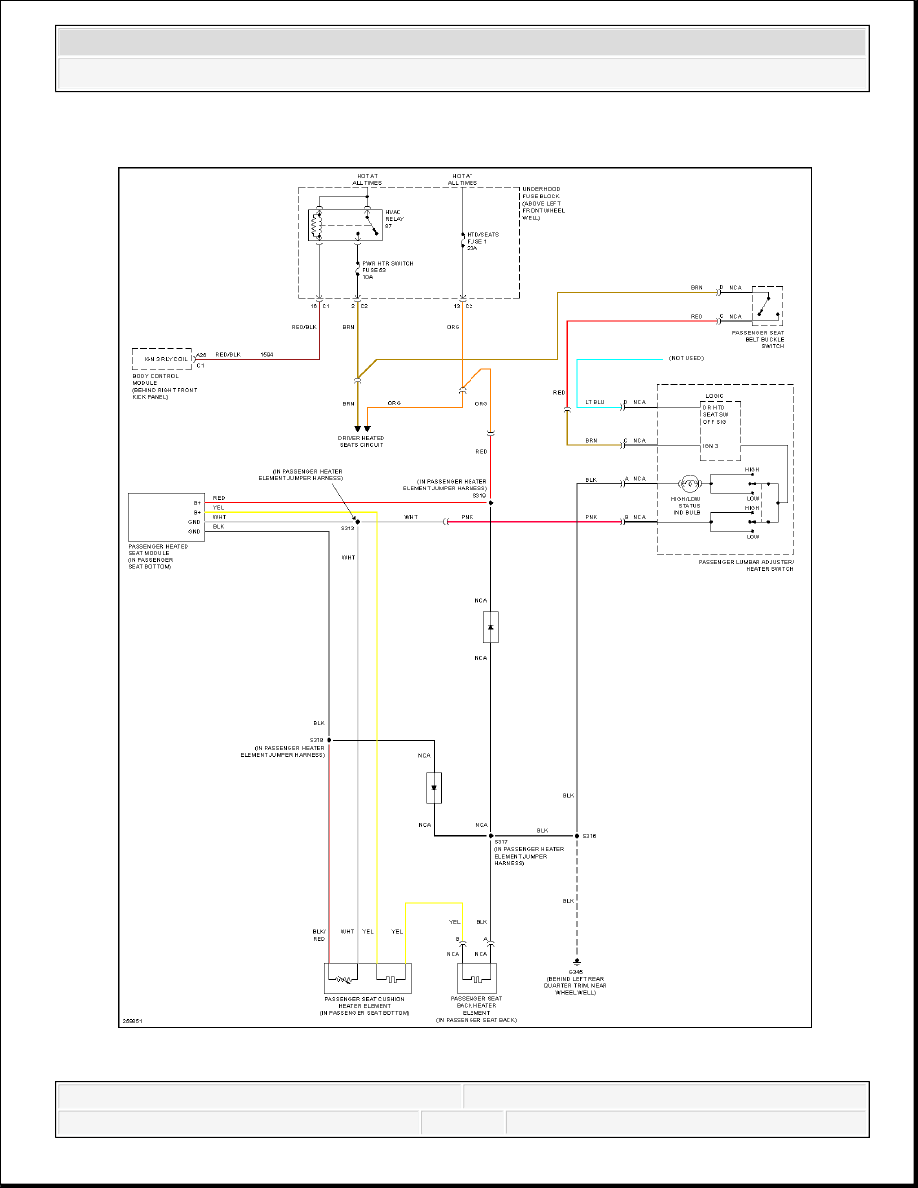

Fig. 42: Passenger"s Heated Seat Circuit

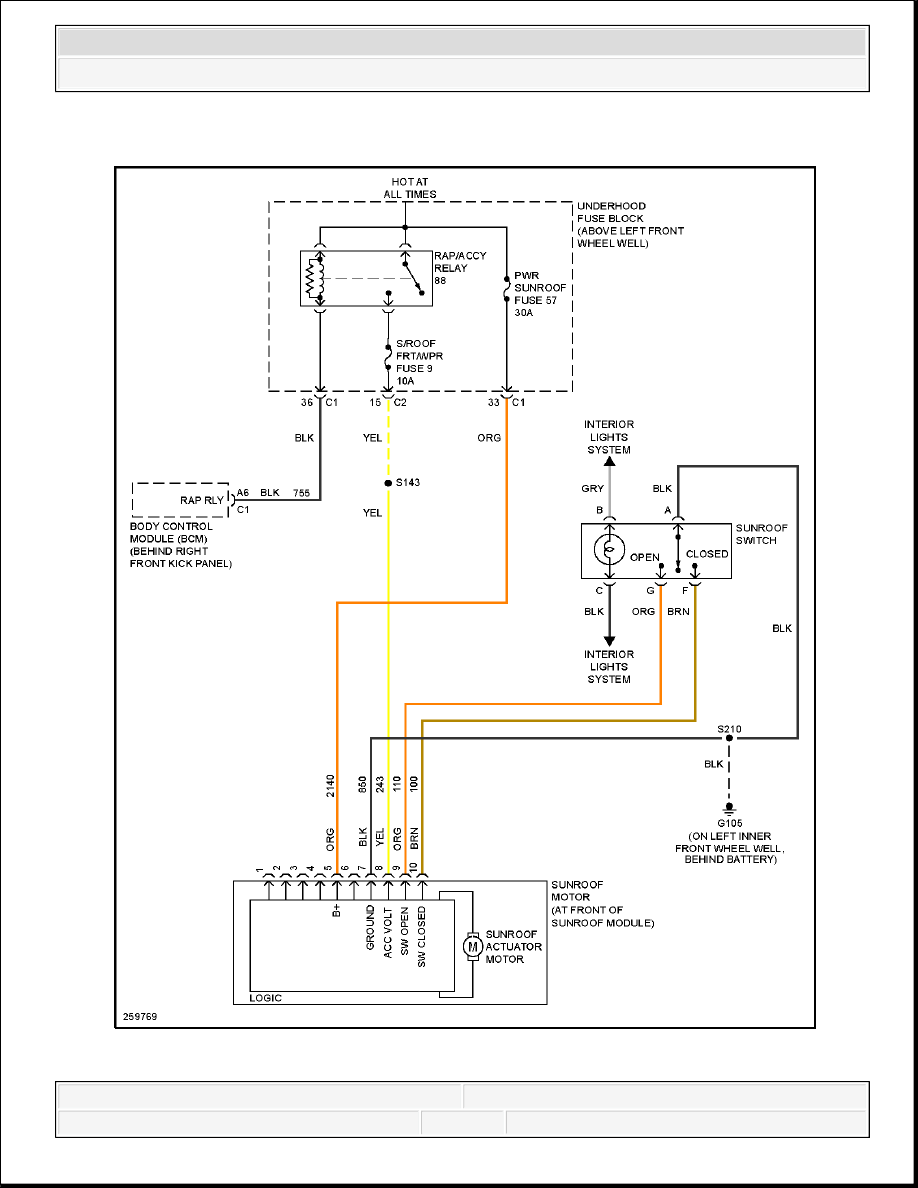

POWER TOP/SUNROOF



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3
