Hummer H3. Manual - part 1765





Fig. 29: Instrument Illumination Circuit

NAVIGATION



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3

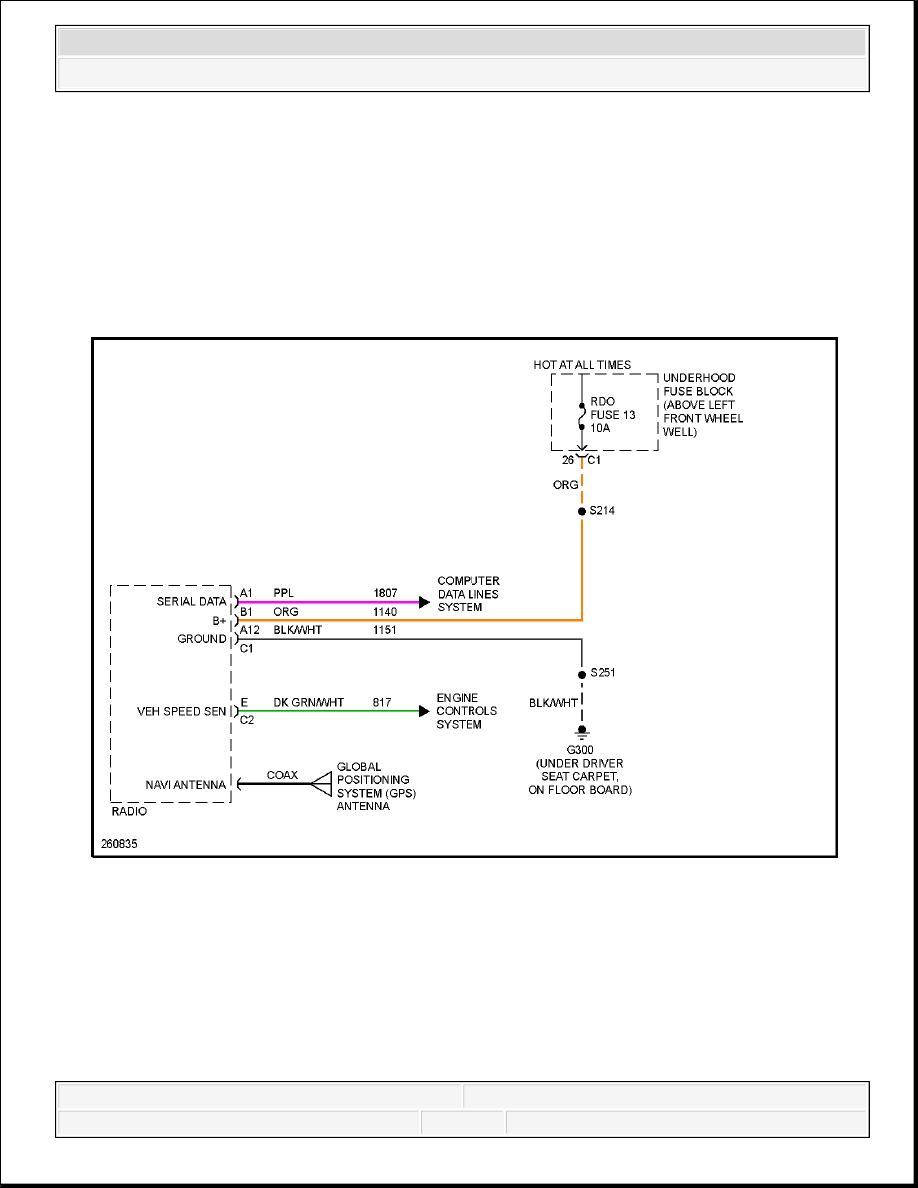

Fig. 30: Navigation Circuit

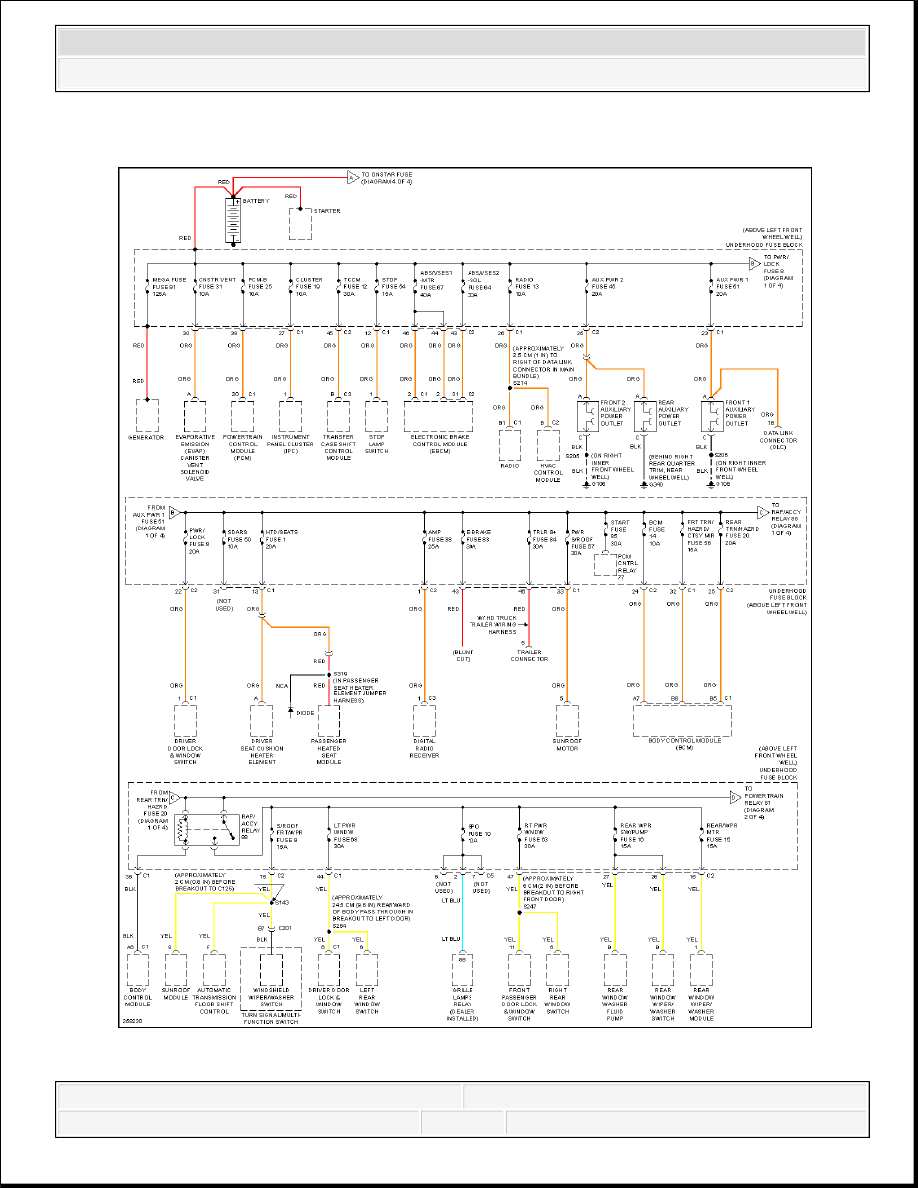

POWER DISTRIBUTION



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3
