Windshield Washer Fluid Pump

Fig. 11: Windshield Washer Fluid Pump Connector End View
Courtesy of GENERAL MOTORS CORP.

Windshield Washer Pump Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground

B

YE

343

Accessory Voltage

C

WH

393

Rear Window Wiper Delay 1 Signal

D

GY

8

Instrument Panel Lamps Dimmer
Switch Signal

E

GY

391

Rear Window Wiper Delay 2 Signal

F

D-GN

392

Rear Window Washer Switch Signal

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



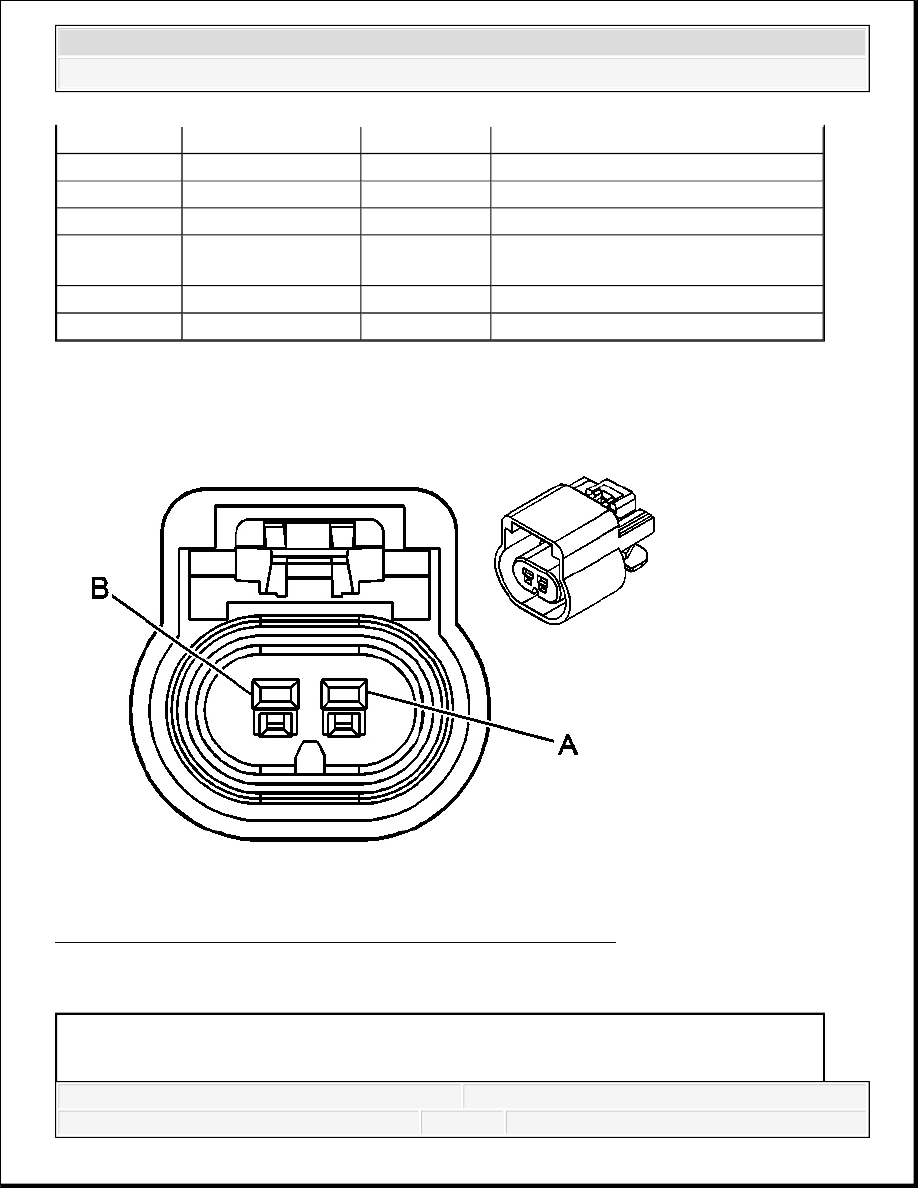

Windshield Washer Fluid Pump) Connector Terminal Identification

Windshield Wiper Motor

OEM: 15326801

Service: 15306156

Description: 2-Way F GT 150 Series Sealed (BK)

Terminal Part Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground (LHD)

RD

228

Windshield Washer Pump Control
(RHD)

B

RD

228

Windshield Washer Pump Control
(LHD)

BK

2050

Ground (RHD)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



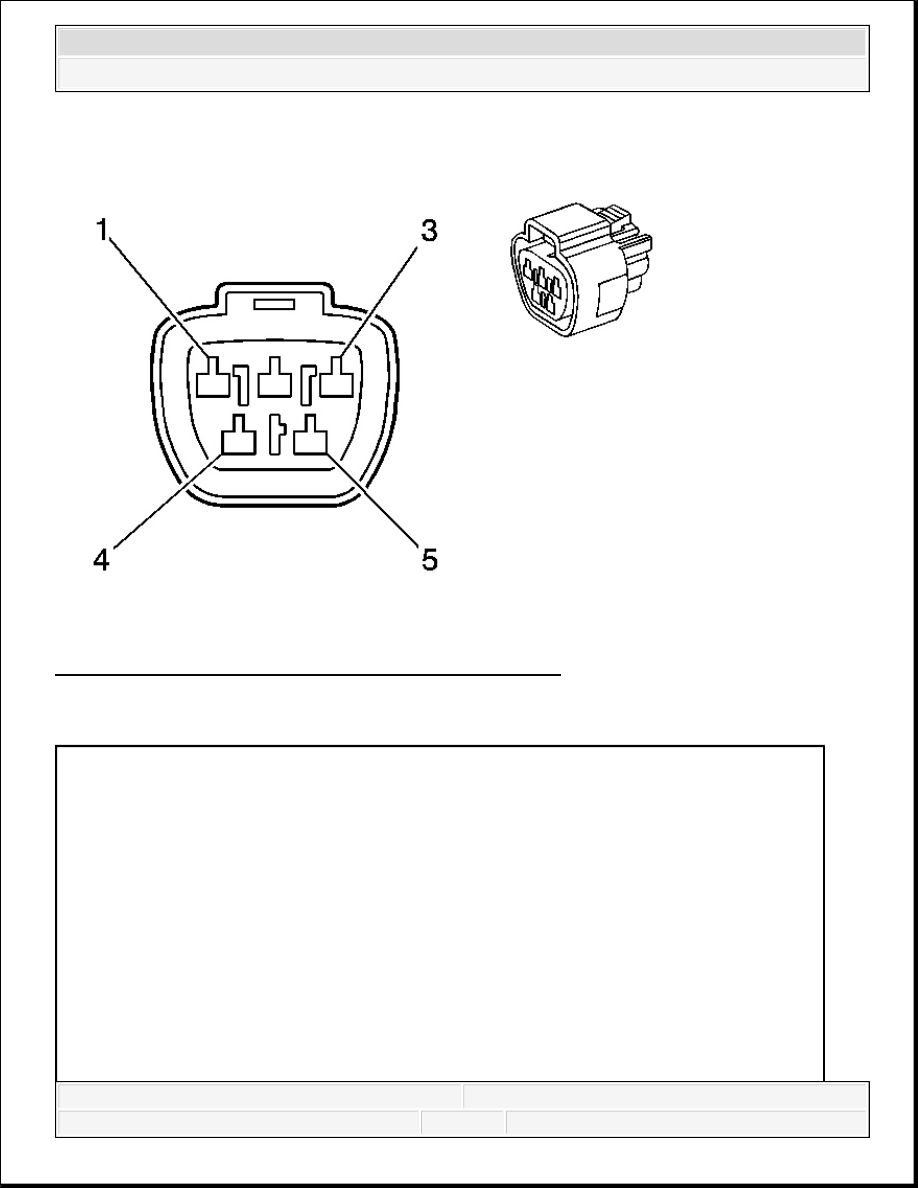

Fig. 12: Windshield Wiper Motor Connector End Views
Courtesy of GENERAL MOTORS CORP.

Windshield Wiper Motor Connector Parts Information

Connector Part Information

OEM: 6189-0504

Service: 88988646

Description: 5-Way F 090 TS Series Sealed (GY)

Terminal Part Information

Pins: 1

Terminal/Tray: 8100-0460/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pins: 3-5



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



Windshield Wiper Motor) Connector Terminal Identification

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC STARTING POINT - WIPER/WASHER SYSTEMS

Review the Wiper/Washer System Description and Operation before you begin the system
diagnosis. Reviewing the Description and Operation will help you determine if the condition
described by the customer is normal operation.

Begin the system diagnosis with the Diagnostic System Check - Vehicle . The Diagnostic
System Check will provide the following information:

The identification of the control modules which command the system

The ability of the control modules to communicate through the serial data circuit

The identification of any stored diagnostic trouble codes (DTCs) and their status

The use of the Diagnostic System Check will identify the correct procedure for diagnosing the

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: 2/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

YE

196

Windshield Wiper Motor Park Switch
Signal (LHD)

D-GN

95

Windshield Wiper Motor Low Speed
Control (RHD)

2

-

-

Not Used

3

PU

92

Windshield Wiper Motor High Speed
Control (LHD)

YE

196

Windshield Wiper Motor Park Switch
Signal (RHD)

4

BK

850

Ground (LHD)

PU

92

Windshield Wiper Motor High Speed
Control (RHD)

5

D-GN

95

Windshield Wiper Motor Low Speed
Control (LHD)

BK

850

Ground (RHD)
