Hummer H3. Manual - part 1721

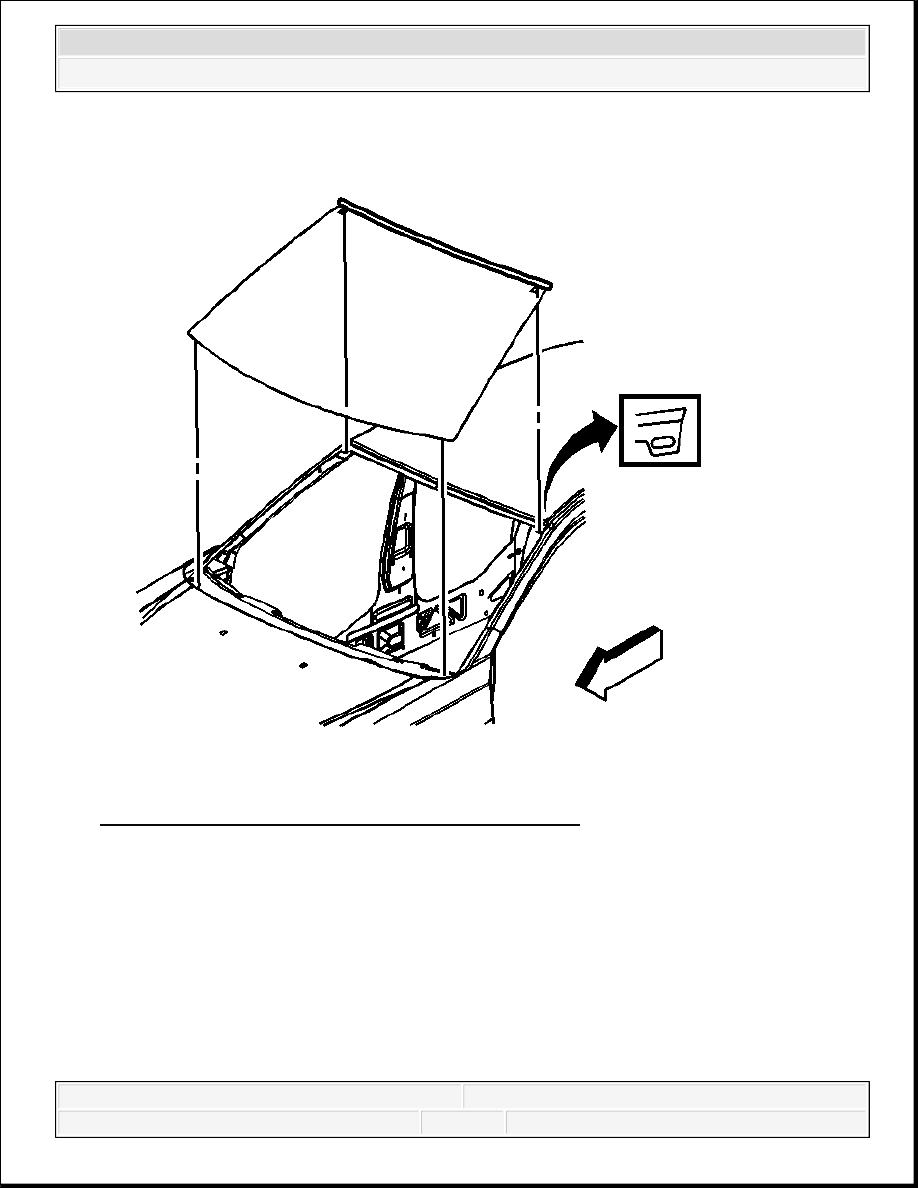

Fig. 56: Identifying Upper Sheet Metal Window Slots
Courtesy of GENERAL MOTORS CORP.

13. If equipped, ensure that the windshield locator pins are positioned into the locator slots on

the upper pinch-weld flange.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

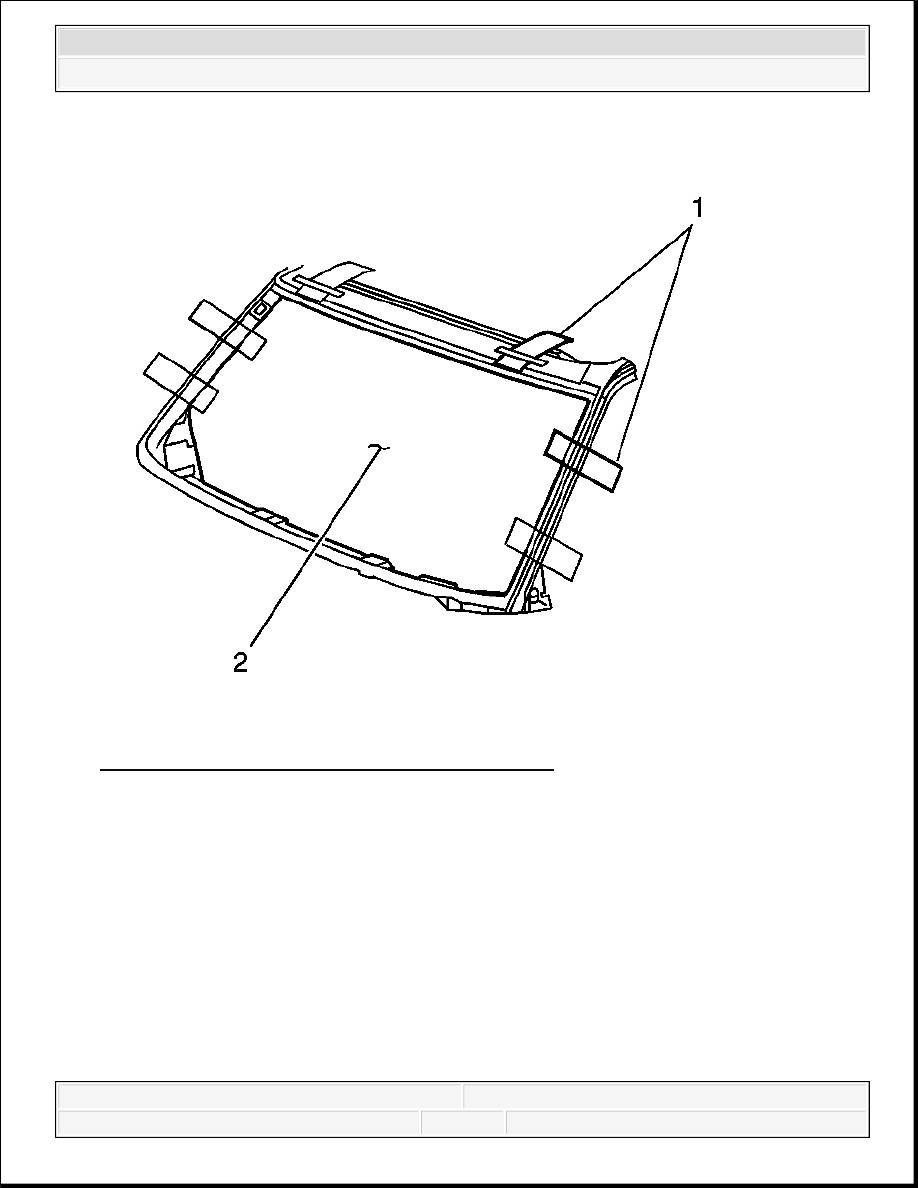

Fig. 57: Aligning Tape Lines On Window To Body
Courtesy of GENERAL MOTORS CORP.

14. Using masking tape in order to mark the locations (1) of the window (2) in the opening.

15. Cut the masking tape in the center and remove the window from the opening.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

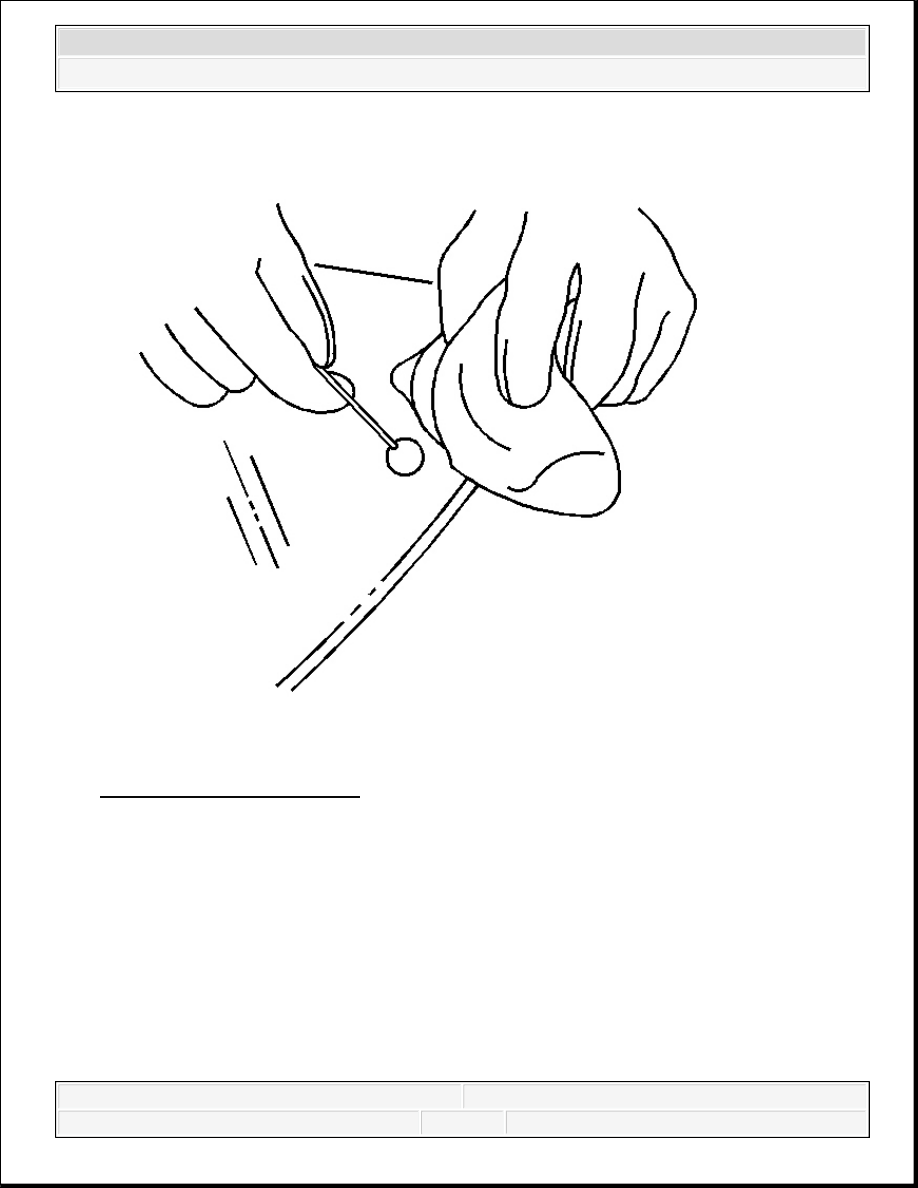

Fig. 58: Applying Glass Prep
Courtesy of GENERAL MOTORS CORP.

16. Use a new dauber in order to apply glass prep clear #1 to the area approximately 18 mm

(0.71 in) around the entire perimeter of the window inner surface.

Immediately wipe the glass primed area using a clean, lint-free cloth.

IMPORTANT: Use care when applying glass prep clear #1 on the window.

This primer dries almost instantly and may stain the viewing
area of the window if not applied evenly.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

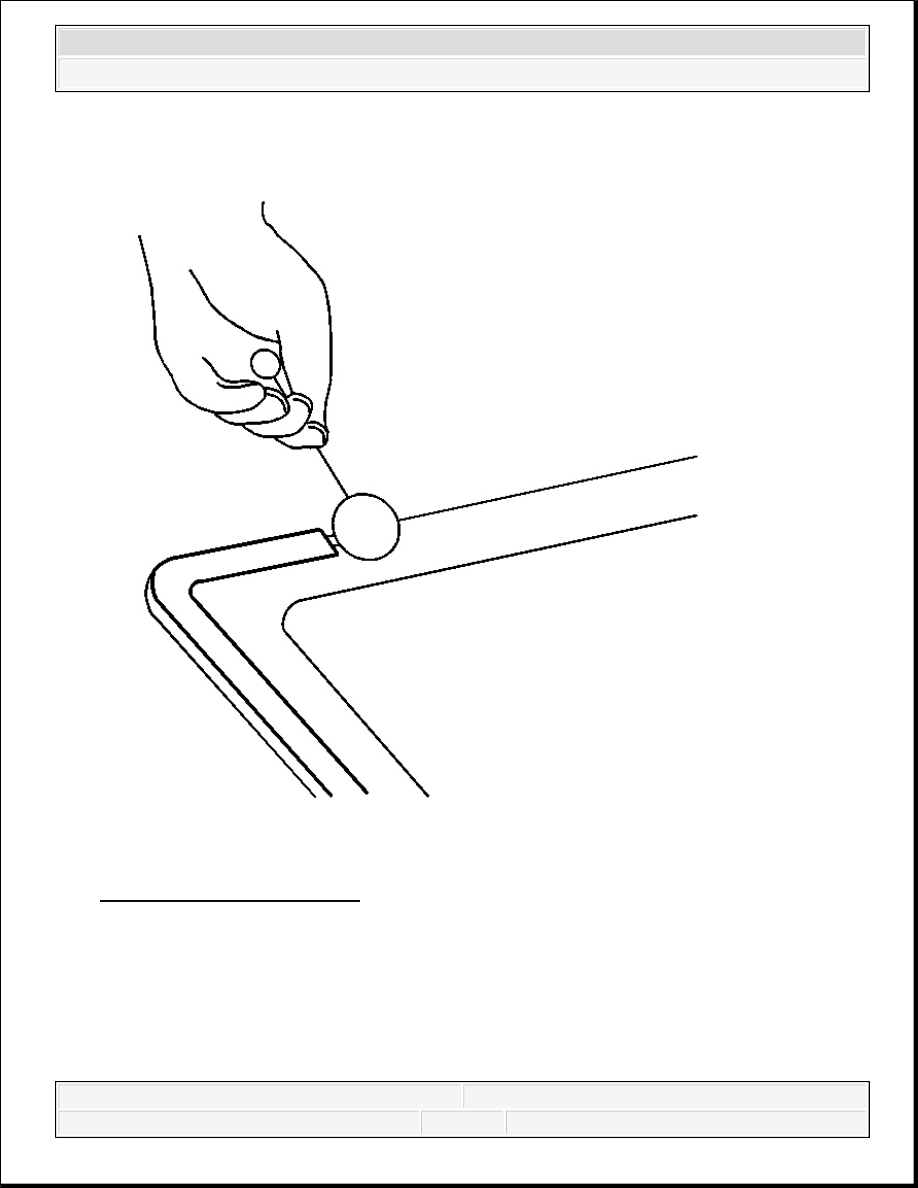

Fig. 59: Applying Glass Prep
Courtesy of GENERAL MOTORS CORP.

17. Apply a second coat of the glass prep clear #1 to the same area of the glass.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
