FRONT SIDE DOOR WINDOW MODULE REPLACEMENT

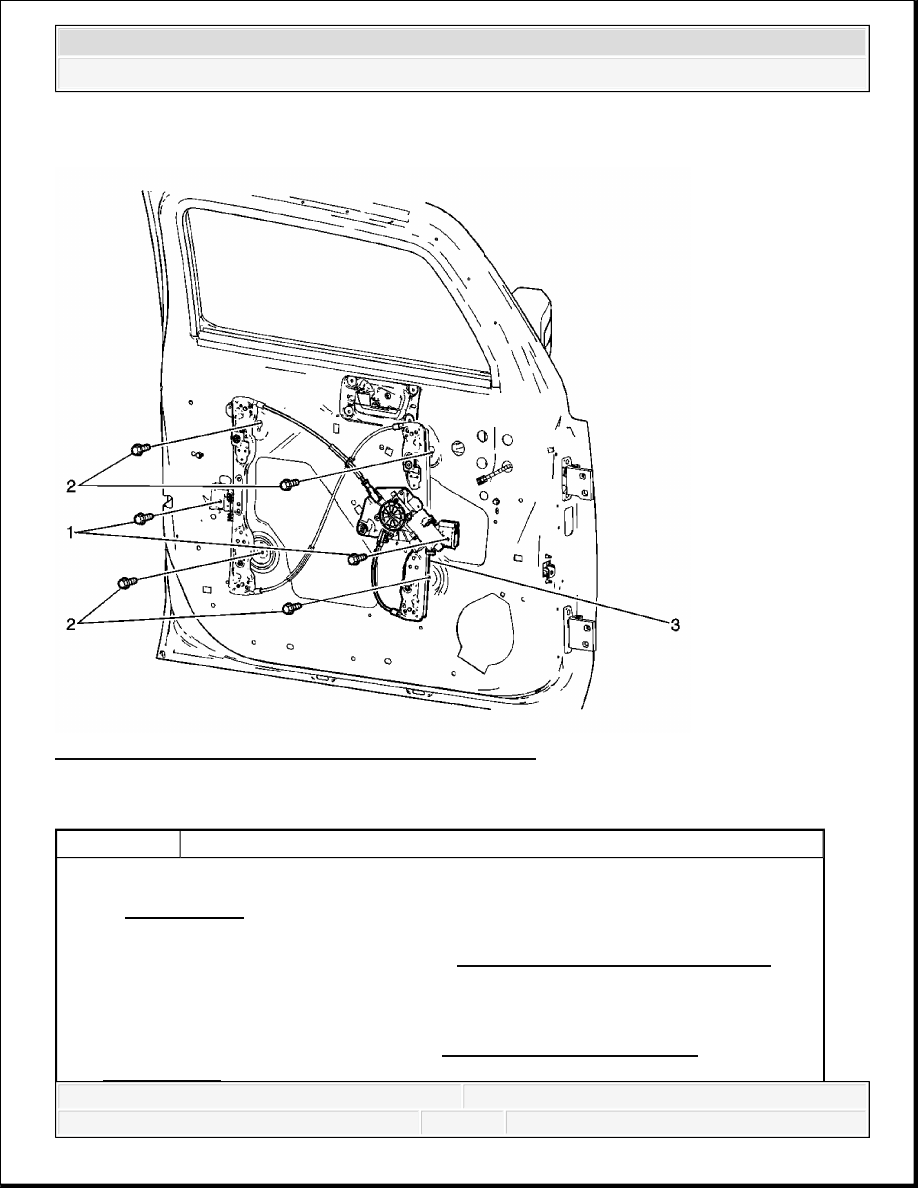

Fig. 42: Module Replacement - Front Power Window
Courtesy of GENERAL MOTORS CORP.

Front Side Door Window Module Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Front Side Door Trim Panel

Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



REAR SIDE DOOR WINDOW MODULE REPLACEMENT

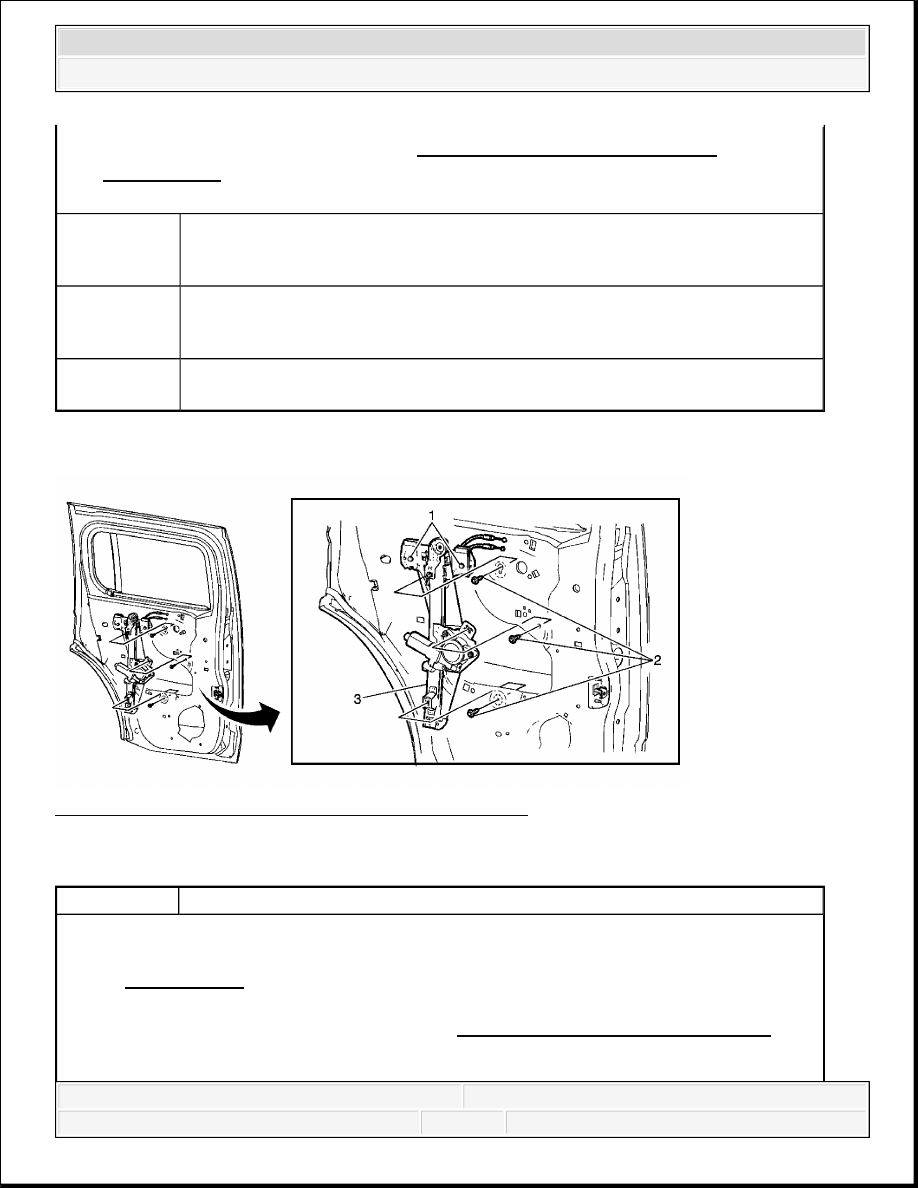

Fig. 43: Module Replacement - Rear Power Window
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Window Module Replacement

2. Remove the water deflector. Refer to Front Side Door Water Deflector

Replacement .

3. Move the window to the full up position and secure in place with tape.

1

Bolt, Front Side Door Window to Regulator (Qty: 2)

Tighten: 10 N.m (89 lb in)

2

Bolt, Front Side Door Window Regulator (Qty: 4)

Tighten: 10 N.m (89 lb in)

3

Regulator Assembly, Front Side Door Window
Tip: Disconnect the electrical connector.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



REAR SIDE DOOR WINDOW SWITCH REPLACEMENT

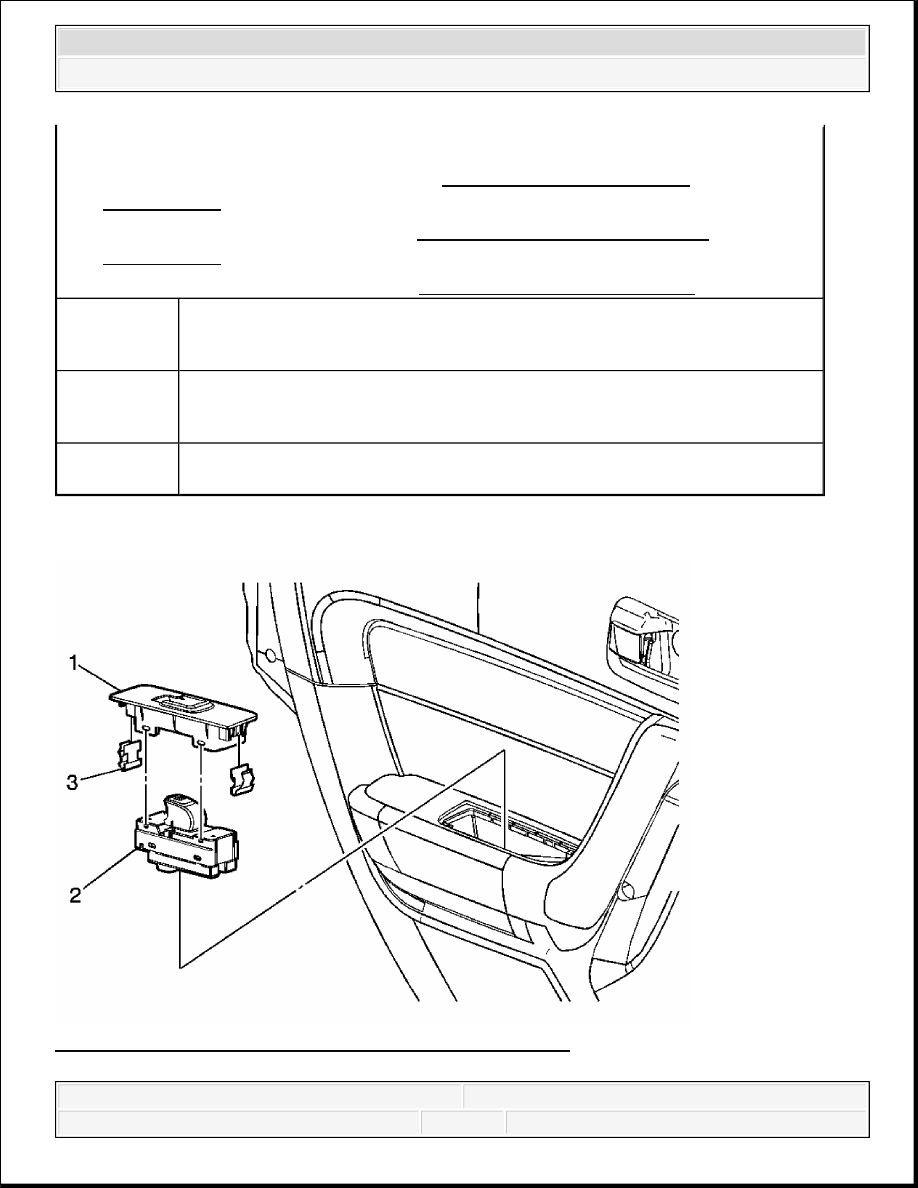

Fig. 44: Power Window Switch Replacement - Rear Door
Courtesy of GENERAL MOTORS CORP.

1. Move the window to the full up position and secure in place with tape.

2. Remove the interior trim panel. Refer to Rear Side Door Trim Panel

Replacement .

3. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement .

4. Remove the armrest bracket. Refer to Armrest Bracket Replacement .

1

Bolt, Rear Side Door Window to Regulator (Qty: 2)

Tighten: 10 N.m (89 lb in)

2

Bolt, Rear Side Door Window Regulator (Qty: 3)

Tighten: 10 N.m (89 lb in)

3

Regulator Assembly, Rear Side Door Window
Tip: Disconnect the electrical connector.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Rear Side Door Window Switch Replacement

FRONT SIDE DOOR WINDOW REGULATOR MOTOR REPLACEMENT

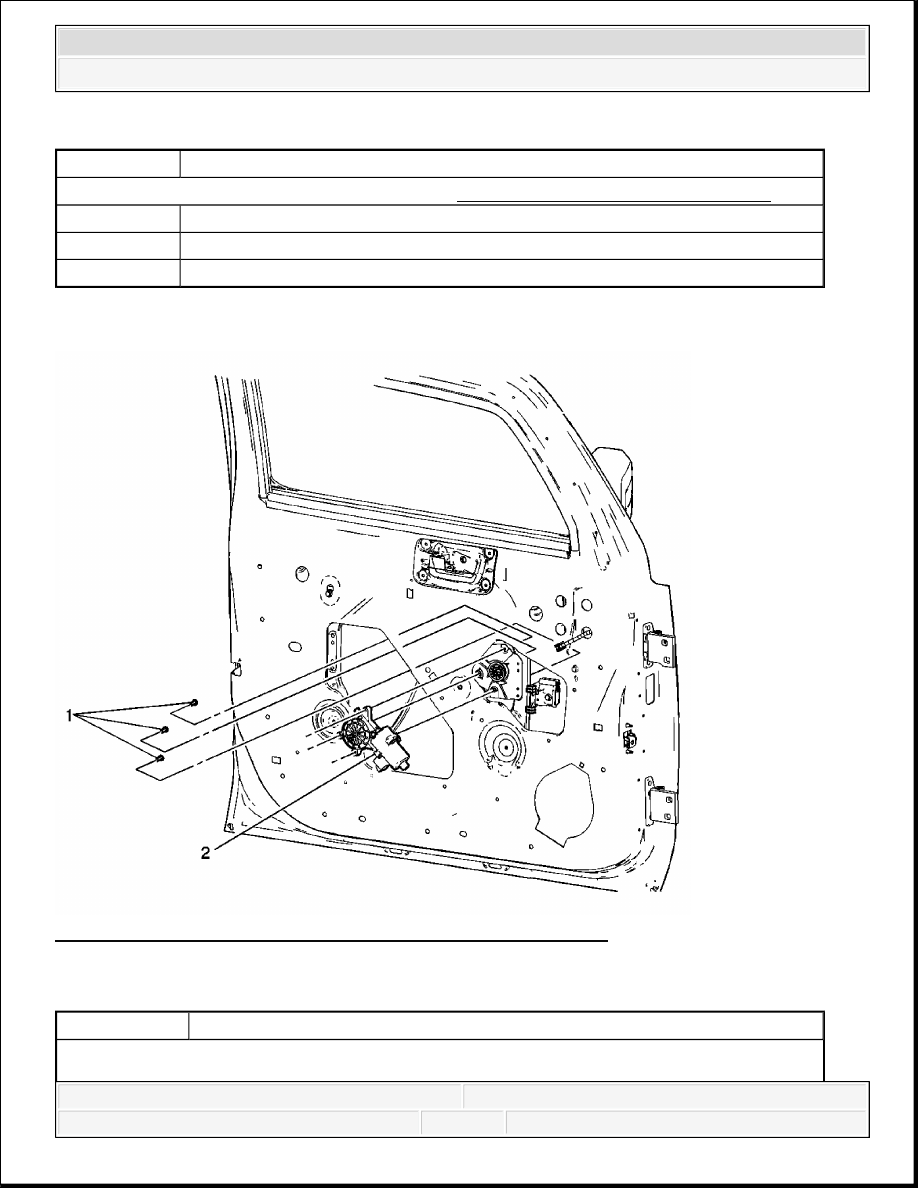

Fig. 45: Window Regulator Motor Replacement - Front Door
Courtesy of GENERAL MOTORS CORP.

Front Side Door Window Regulator Motor Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Plate Assembly, Rear Side Door Accessory Switch Mount

2

Switch Assembly, Front Side Door Accessory

3

Clip, Switch Assembly Rear Side Door Accessory

Callout

Component Name

NOTE:



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
