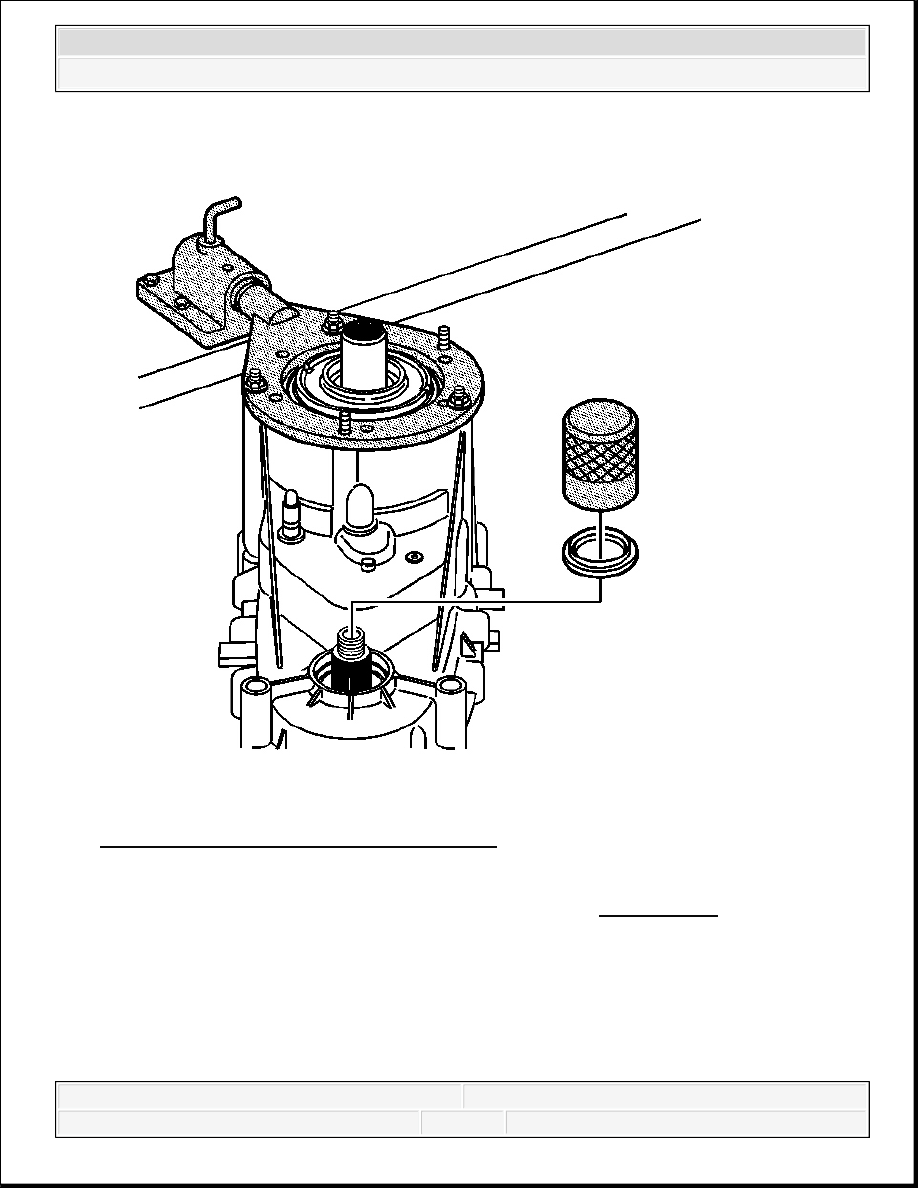

Fig. 143: Installing Front Output Shaft Seal
Courtesy of GENERAL MOTORS CORP.

66. Using the DT-47847 , install the front output shaft seal. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



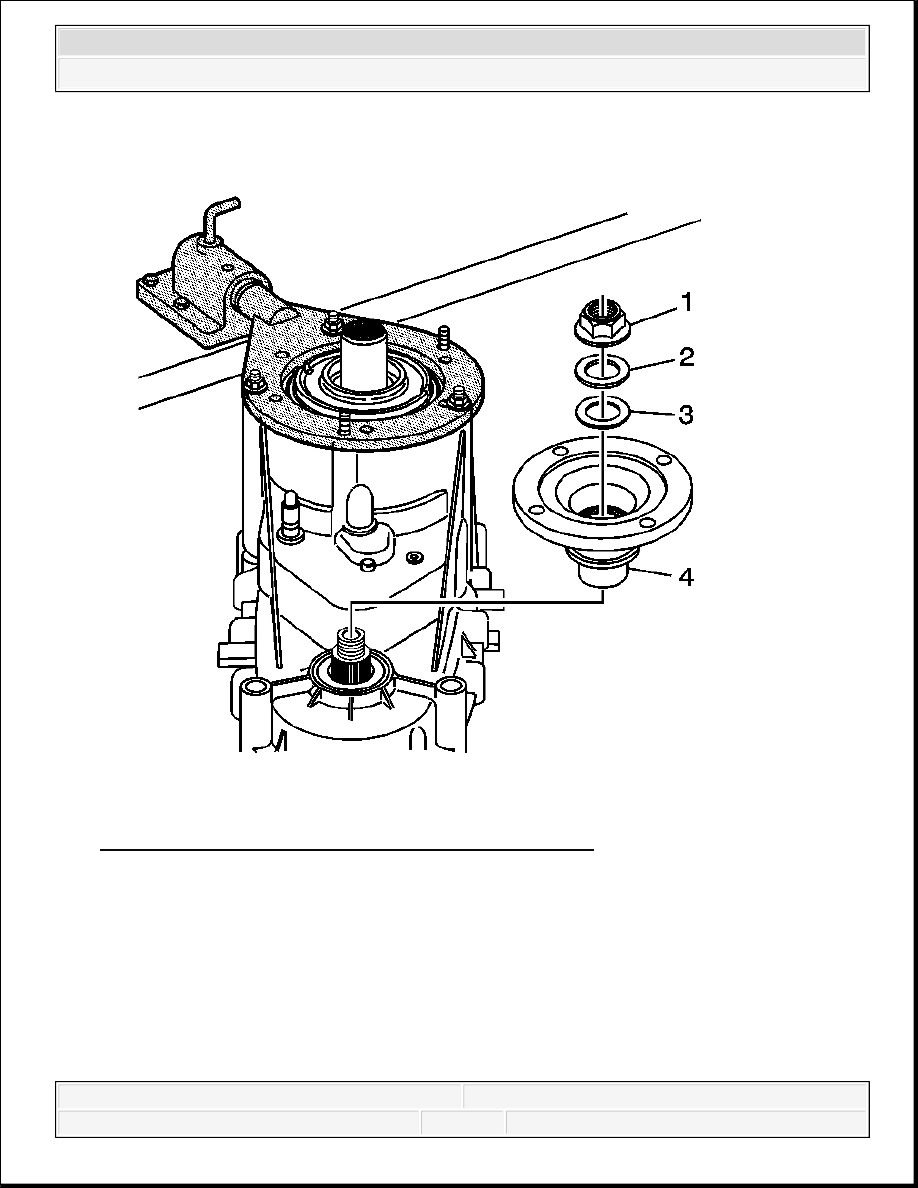

Fig. 144: Front Output Shaft Flange And Components
Courtesy of GENERAL MOTORS CORP.

67. Install the front output shaft flange (4).

68. Install the front output shaft flange seal (3).

69. Install the front output shaft flange washer (2).

IMPORTANT: Ensure the seal is fully seated before installing the washer

and nut.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



70. Install a NEW front output shaft flange nut (1).

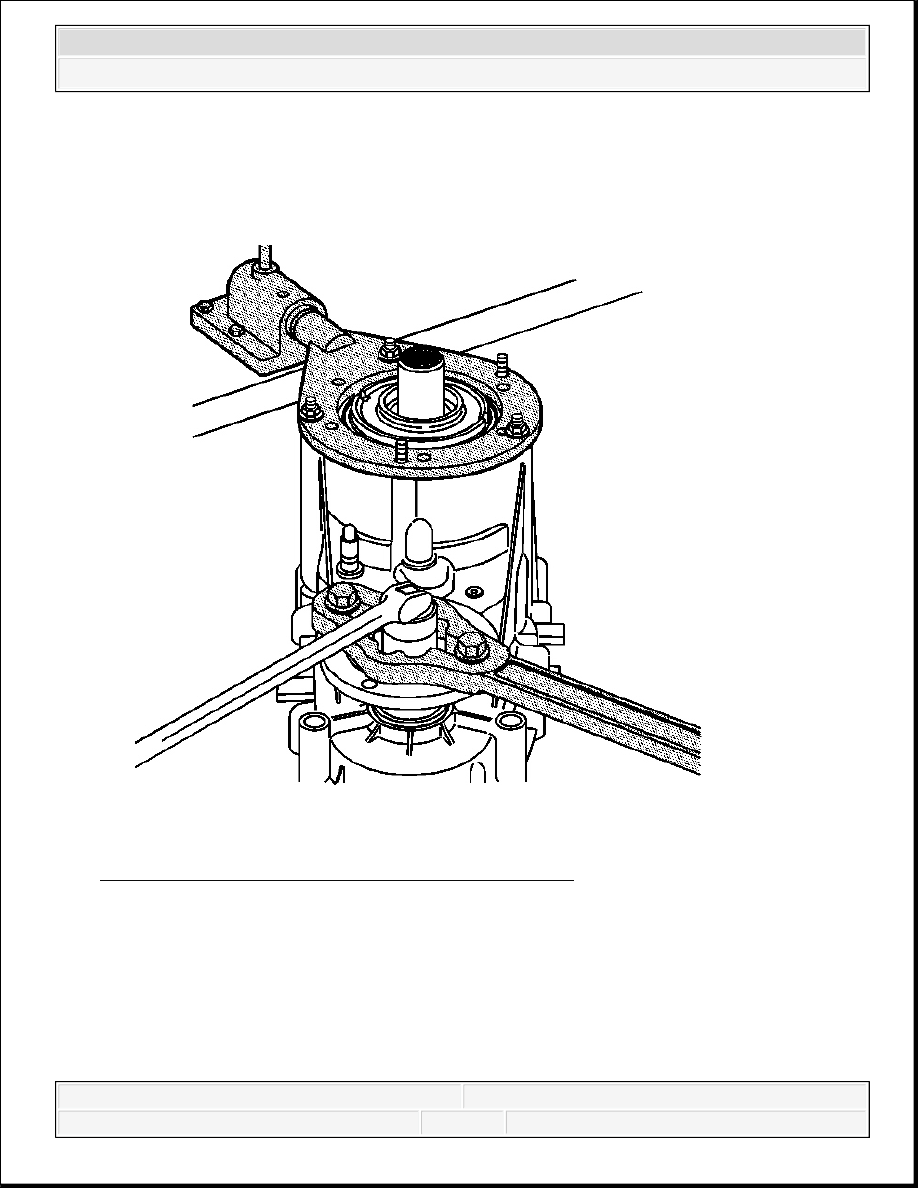

Fig. 145: Tightening Front Output Shaft Flange Nut
Courtesy of GENERAL MOTORS CORP.

71. Install the J 8614-01 to the front output shaft flange.

72. Hold the J 8614-01 and tighten the front output shaft flange nut.

Tighten: Tighten the front output shaft flange nut to 319 N.m 235 lb ft.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



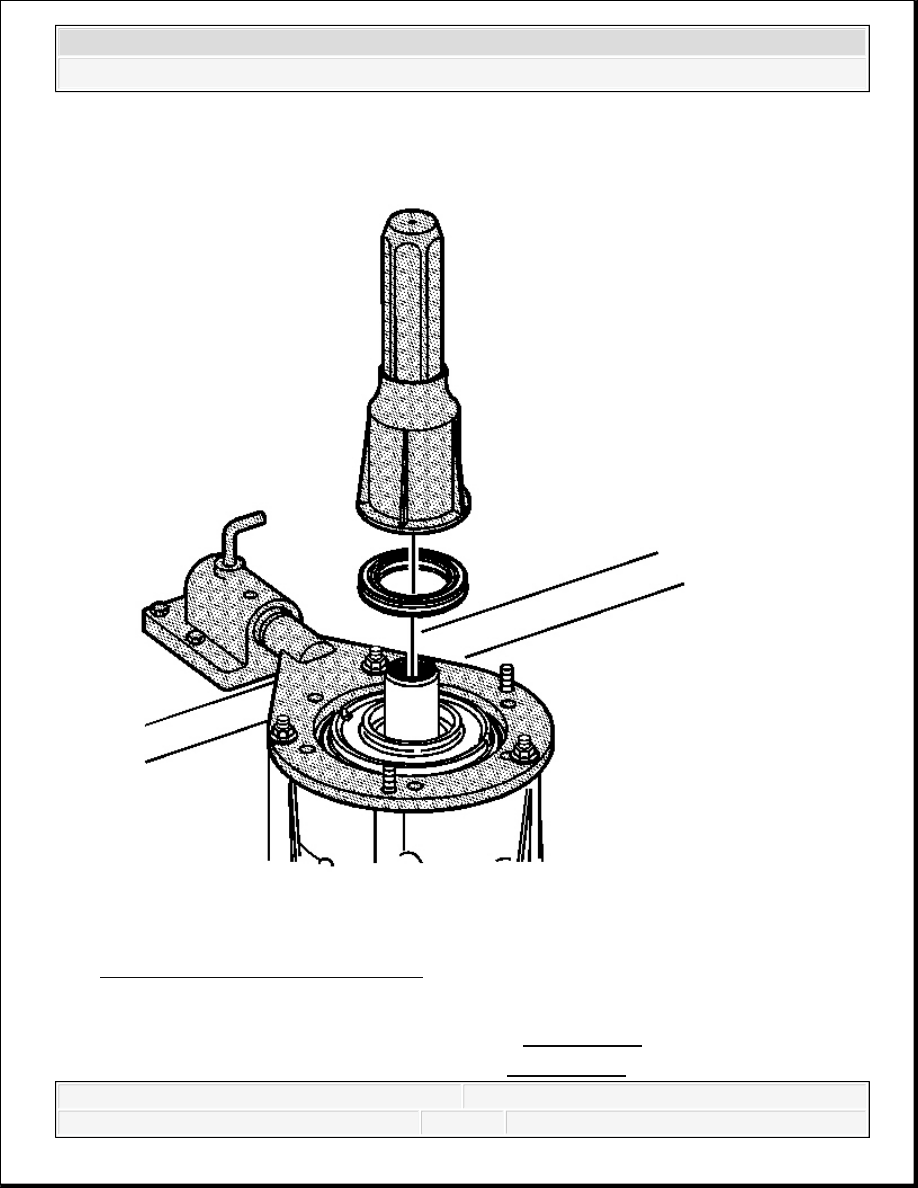

Fig. 146: Installing Input Shaft Seal
Courtesy of GENERAL MOTORS CORP.

73. Using the J 42738 , install the input shaft seal. See Special Tools.

74. Remove the transfer case from the J 45759 . See Special Tools.
