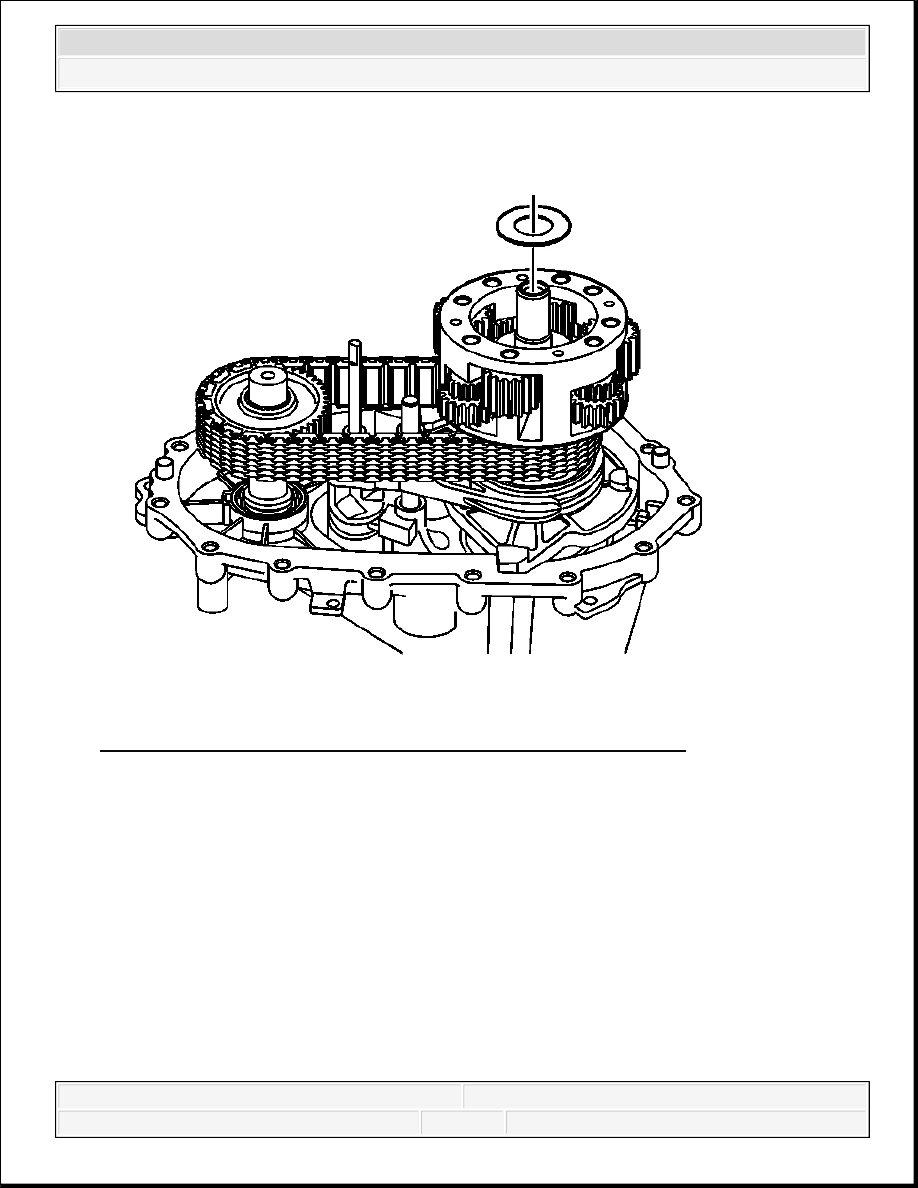

Fig. 124: Removing/Installing Rear Output Shaft Thrust Washer
Courtesy of GENERAL MOTORS CORP.

37. Lubricate the rear output shaft thrust washer with J 36850 or equivalent.

38. Install the rear output shaft thrust washer.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Fig. 125: Identifying Shift Fork Shaft Spring
Courtesy of GENERAL MOTORS CORP.

39. Install the rear output sun gear.

The shoulder side of the gear faces up.

Do not rotate the differential pinion gears.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



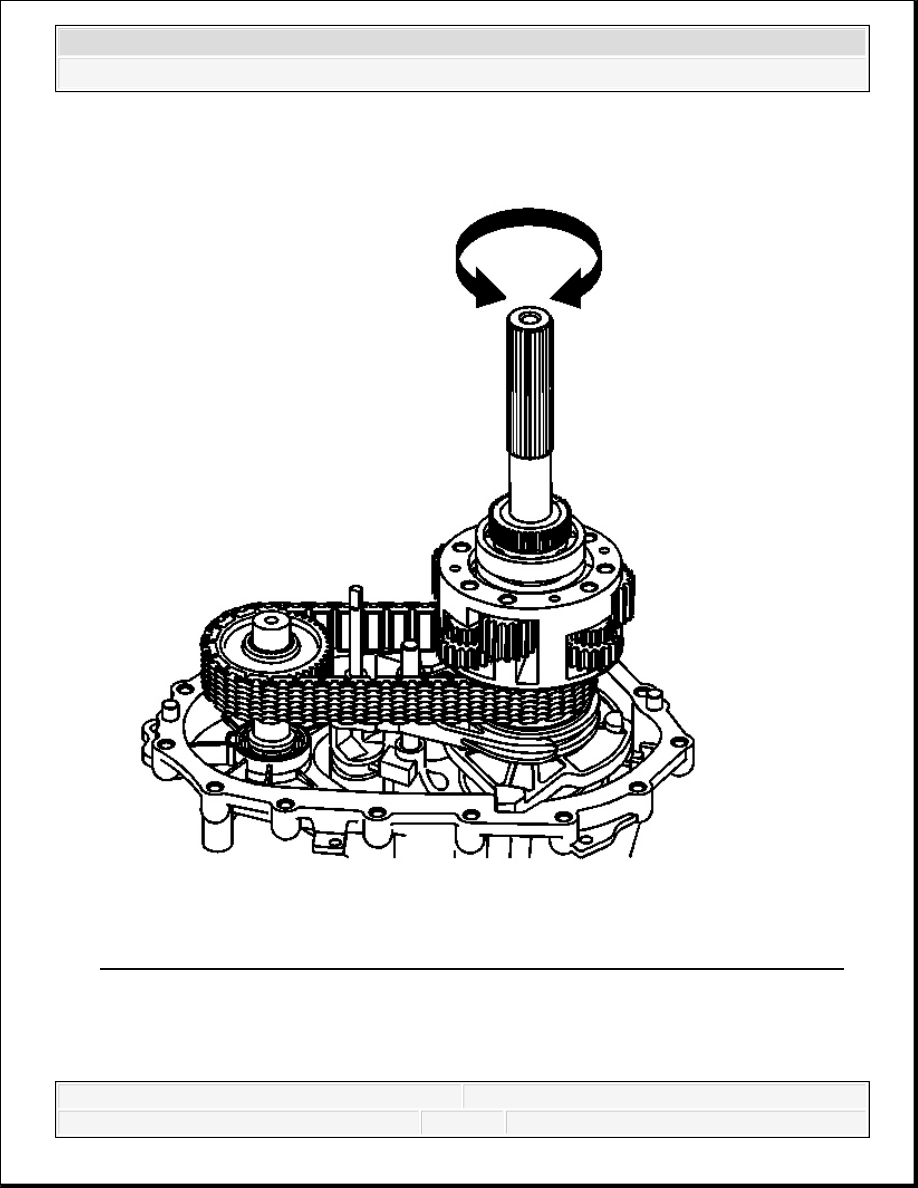

Fig. 126: Rear Output Shaft At Planetary Differential And Rear Output Sun Gear
Courtesy of GENERAL MOTORS CORP.

40. Temporarily install the rear output shaft to the planetary differential and the rear output sun

gear.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



41. Rotate the rear output shaft 3 or 4 revolutions to rotate the planetary differential pinion

gears. If properly aligned, the pinion gears will rotate freely and there will be no binding.

42. Remove the rear output shaft without disturbing the rear sun gear.

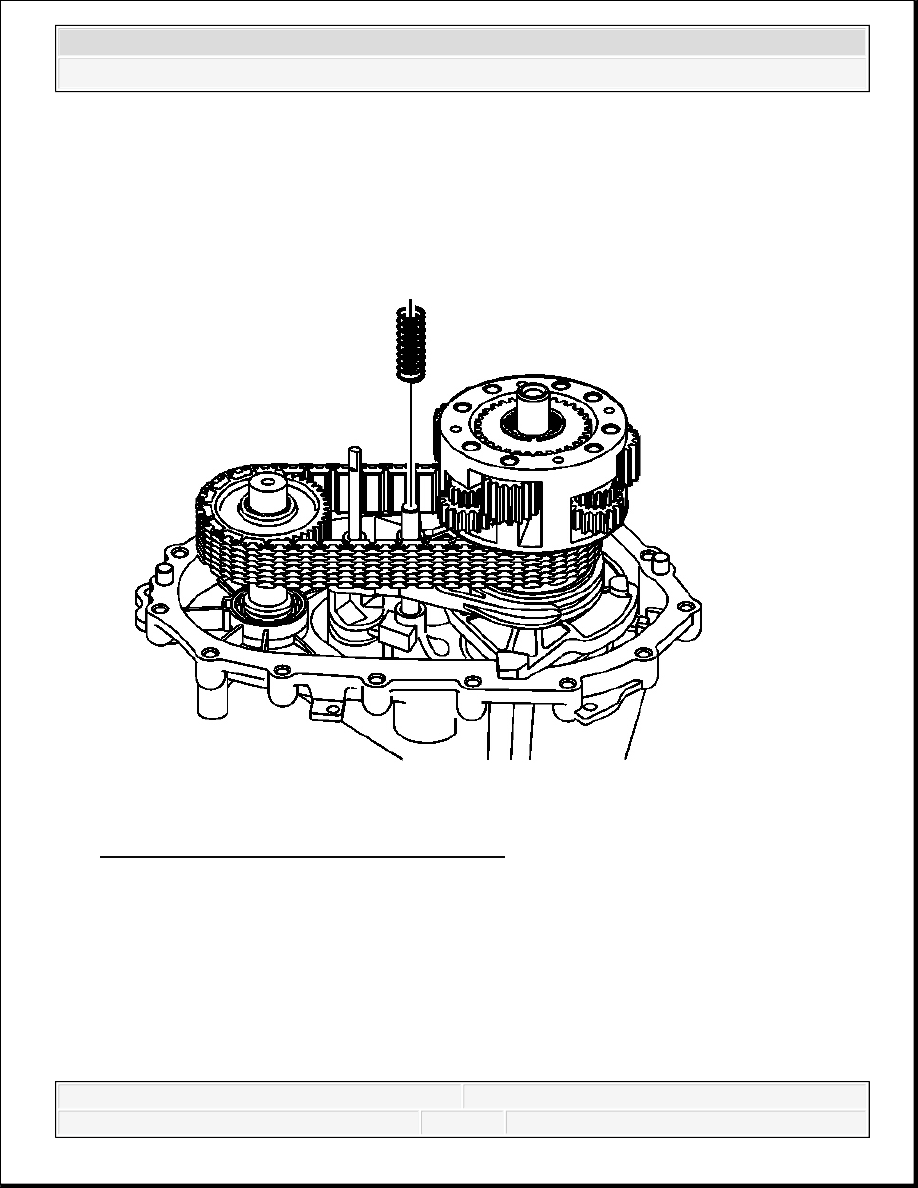

Fig. 127: Identifying Shift Fork Shaft Spring
Courtesy of GENERAL MOTORS CORP.

43. Install the shift fork shaft spring.
