Hummer H3. Manual - part 168

Fig. 310: View Of Oil Filter Bypass Valve
Courtesy of GENERAL MOTORS CORP.

2. Remove the oil filter bypass valve.

HEATER INLET PIPE REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



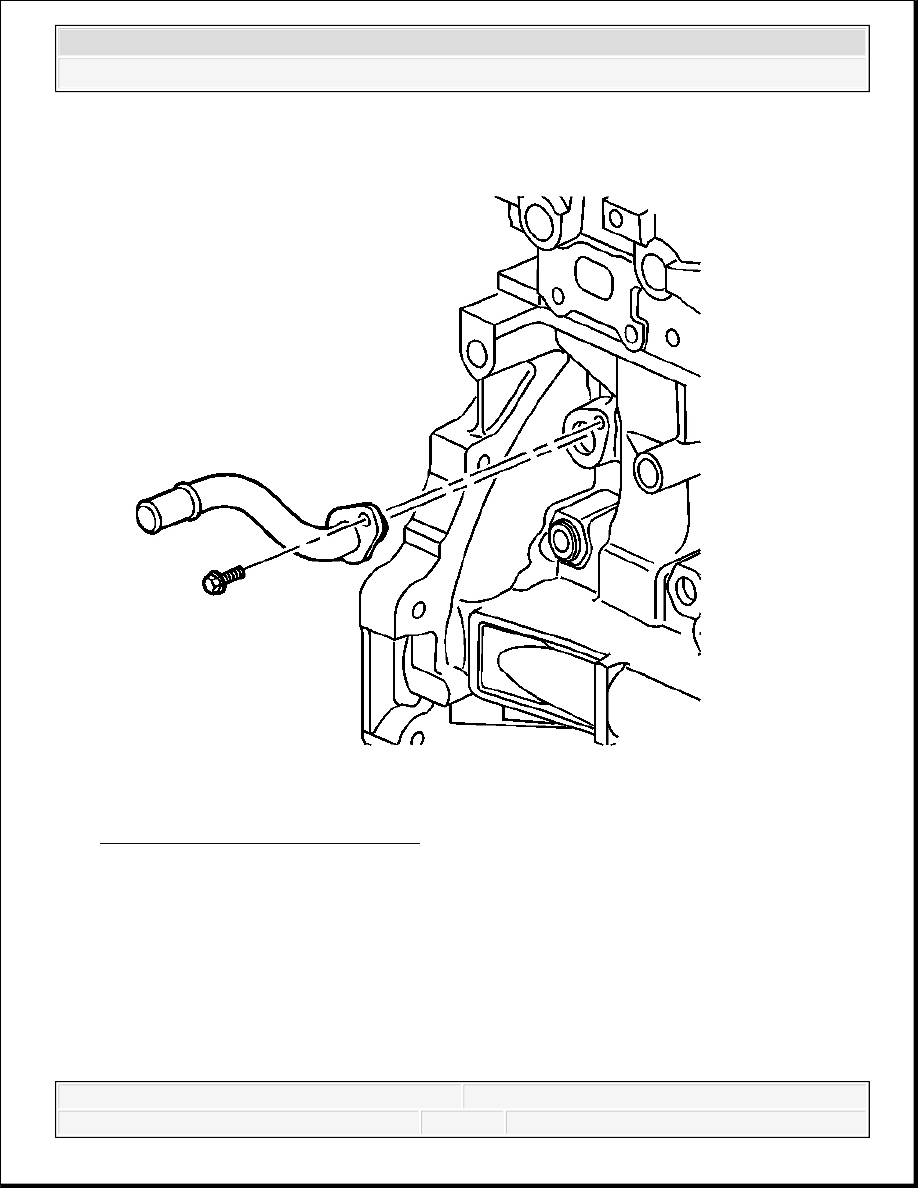

Fig. 311: View Of Heater Inlet Pipe
Courtesy of GENERAL MOTORS CORP.

1. Remove the heater inlet pipe bolt.

2. Remove the heater inlet pipe.

HEATER OUTLET HOSE FITTING REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



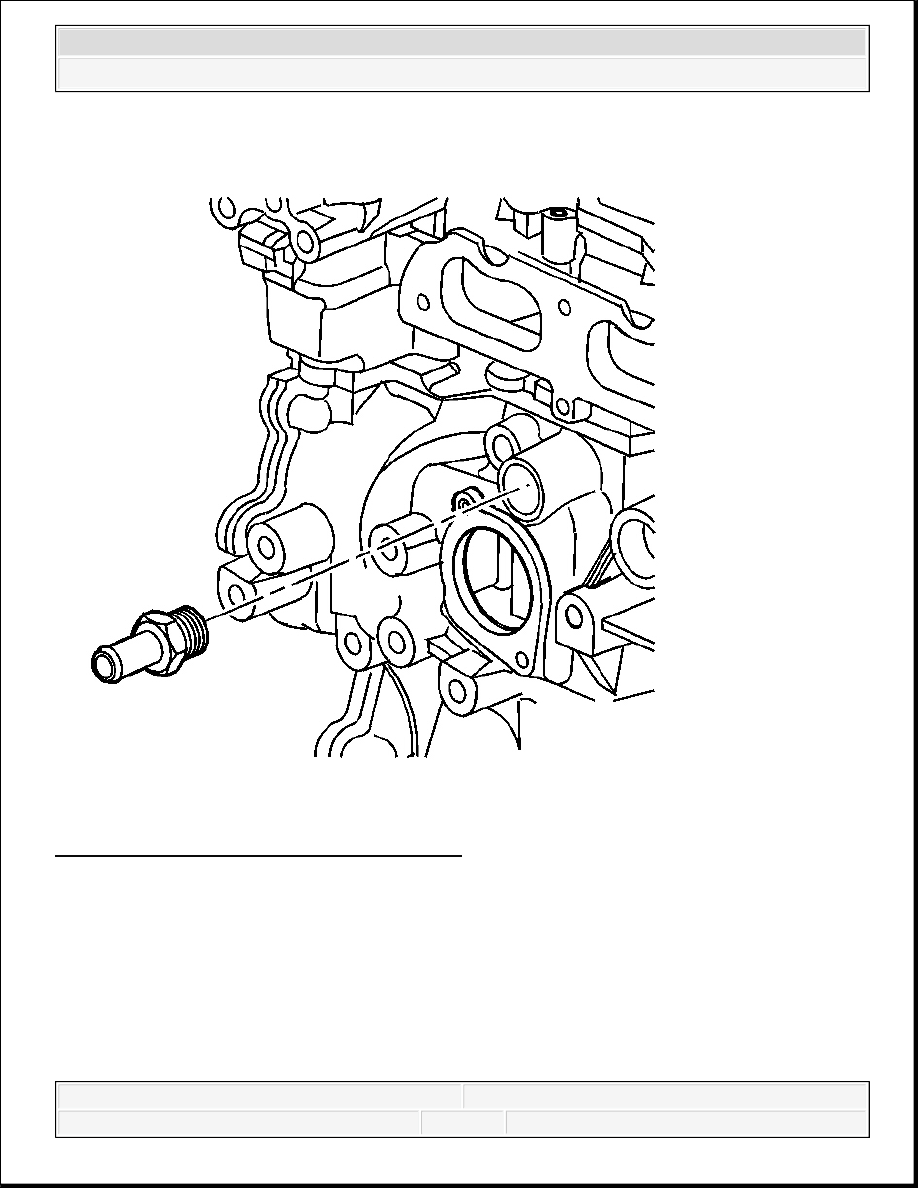

Fig. 312: View Of Heater Outlet Hose Fitting
Courtesy of GENERAL MOTORS CORP.

Remove the heater outlet hose fitting.

WATER OUTLET REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



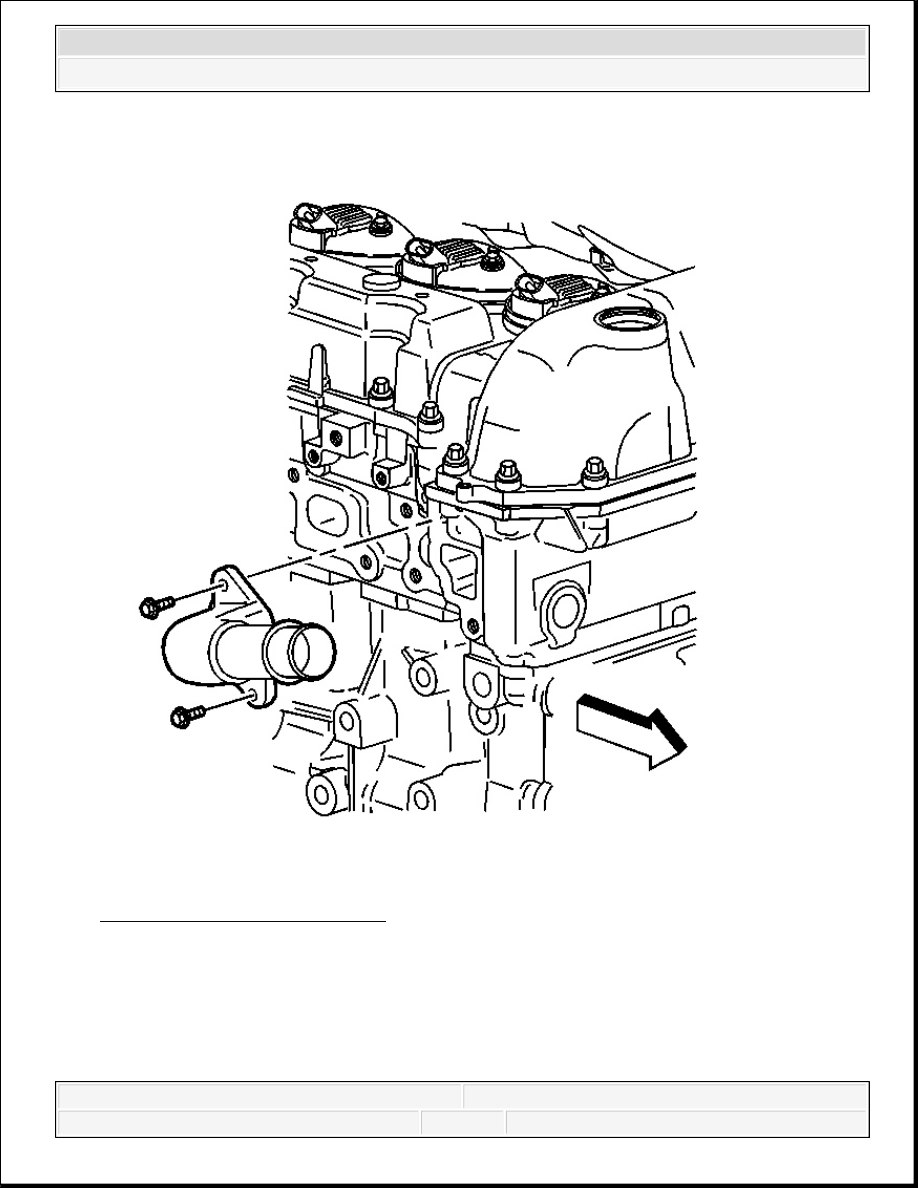

Fig. 313: View Of Water Outlet
Courtesy of GENERAL MOTORS CORP.

1. Remove the water outlet bolts.

2. Remove the water outlet.

WATER PUMP REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
