Hummer H3. Manual - part 1661

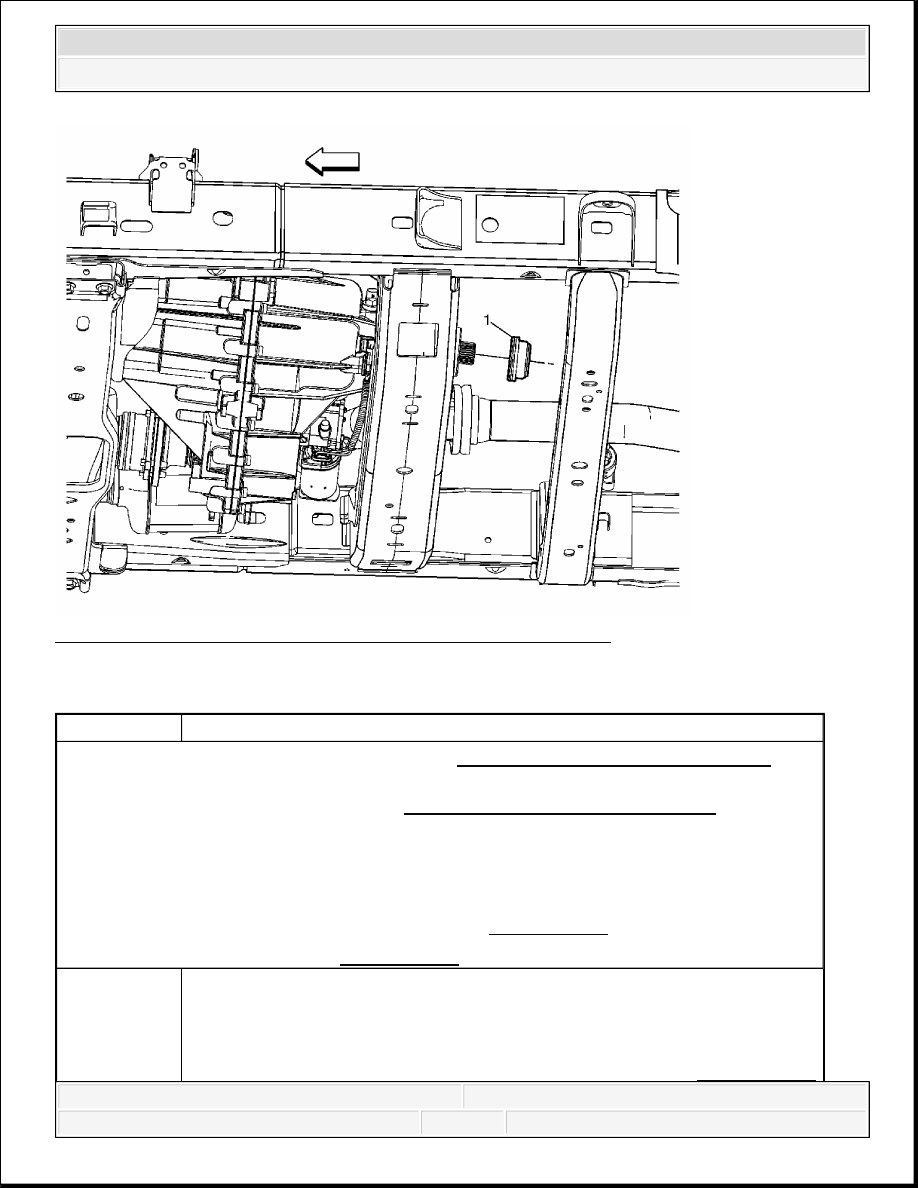

Fig. 19: Transfer Case Output Shaft Seal Replacement - Rear
Courtesy of GENERAL MOTORS CORP.

Transfer Case Output Shaft Seal Replacement - Rear

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedures:
Remove the rear propeller shaft. Refer to Rear Propeller Shaft Replacement .

Tools Required

J 2619-01 Slide Hammer

J 45756 Rear Output Shaft Seal Installer. See Special Tools.

J 45278 Seal Remover. See Special Tools.

1

Rear Output Shaft Seal
Tip:

1. Using the J 2619-01 and J 45756 , remove the seal. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



TRANSFER CASE ASSEMBLY REPLACEMENT

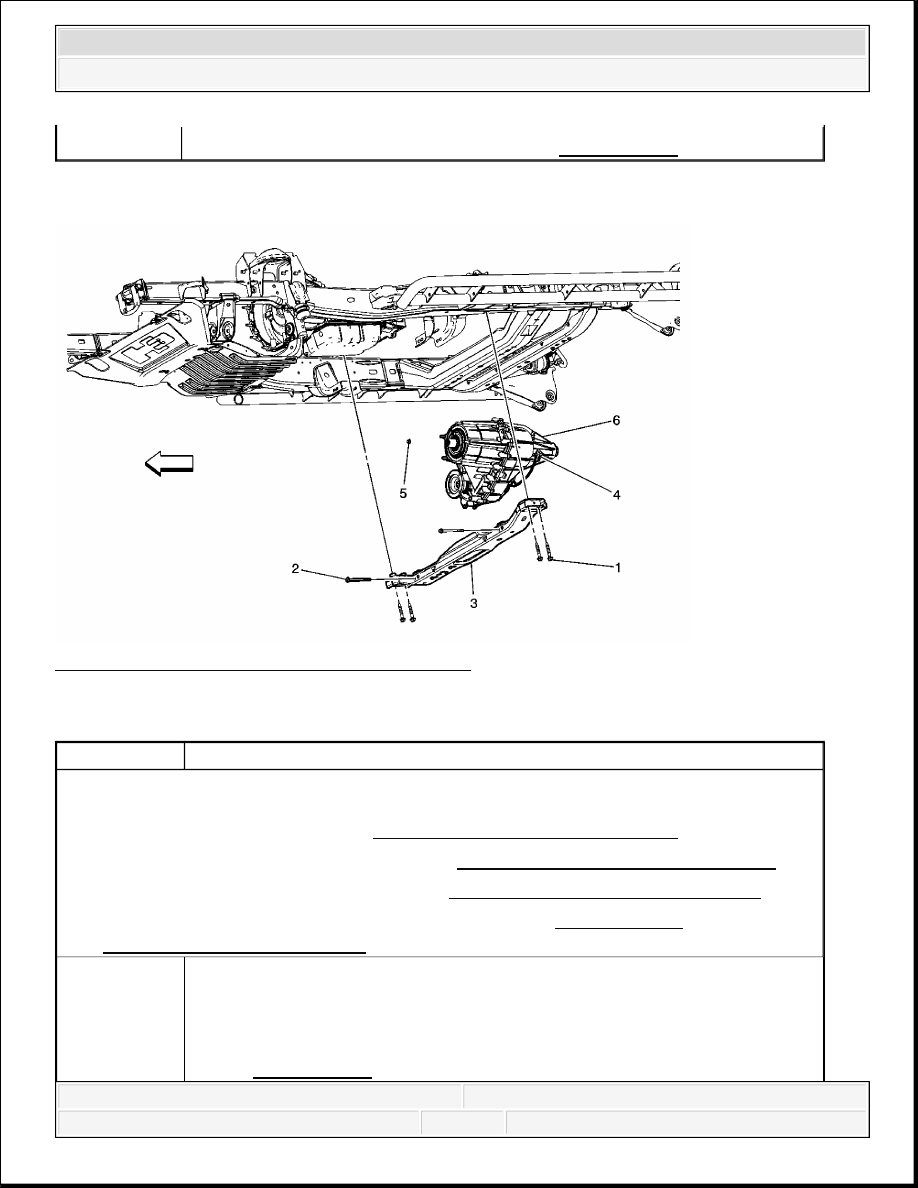

Fig. 20: Transfer Case Assembly Replacement
Courtesy of GENERAL MOTORS CORP.

Transfer Case Assembly Replacement

2. Using the J 45278 , install the seal. See Special Tools.

Callout

Component Name

Preliminary Procedures

1. Drain the transfer case. Refer to Transfer Case Fluid Replacement.

2. Remove the front propeller shaft. Refer to Front Propeller Shaft Replacement .

3. Remove the rear propeller shaft. Refer to Rear Propeller Shaft Replacement .

4. Remove the transfer case encoder motor. Refer to cell Transfer Case

Motor/Encoder Replacement.

1

Crossmember Bolt (Qty: 4)

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



TRANSFER CASE INPUT SHAFT SEAL REPLACEMENT


Tip: Support the transmission assembly.

Tighten: 50 N.m (37 lb ft)

2

Crossmember to Frame Bolt (Qty: 2)

Tighten: 100 N.m (74 lb ft)

3

Transfer Case Crossmember
Tip: Support the transfer case with a transmission jack.

4

Transfer Case Electrical Connector
Tip: Disconnect transfer case electrical connector.

5

Transfer Case to Transmission Nut (Qty: 5)

Tighten: 50 N.m (37 lb ft)

6

Transfer Assembly Case
Tip: It may be necessary to tip the front of the transfer case downward to
remove the transfer case from the vehicle.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



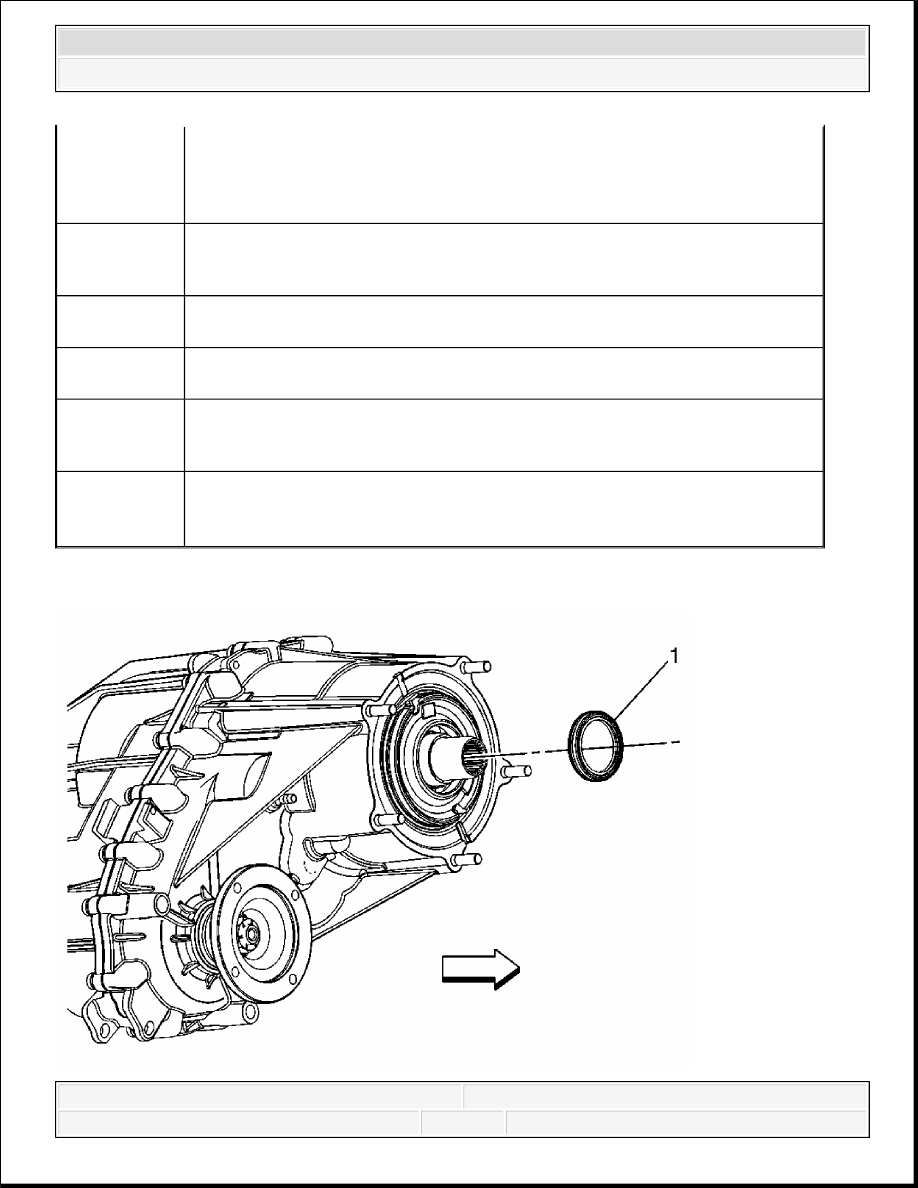

Fig. 21: Transfer Case Input Shaft Seal Replacement
Courtesy of GENERAL MOTORS CORP.

Transfer Case Input Shaft Seal Replacement

TRANSFER CASE ADAPTER REPLACEMENT

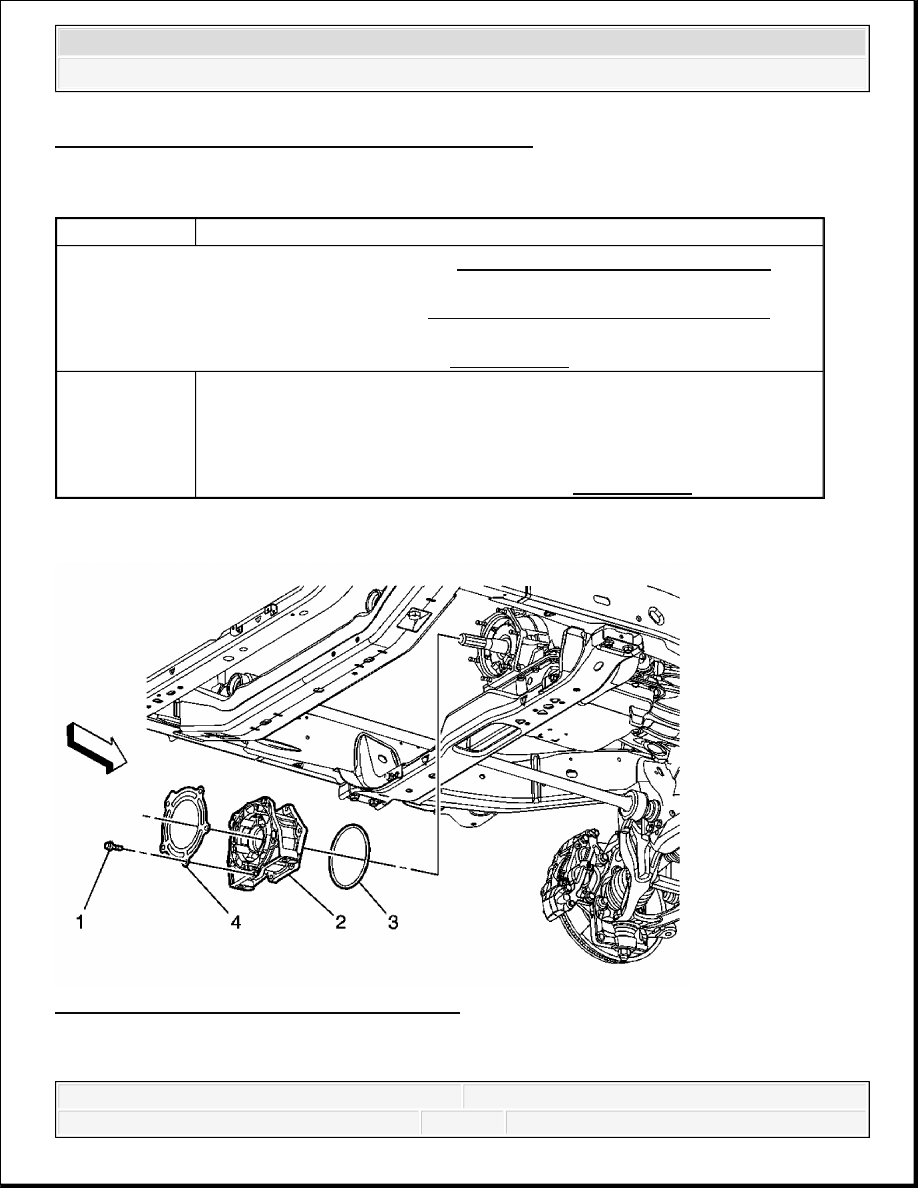

Fig. 22: Transfer Case Adapter Replacement
Courtesy of GENERAL MOTORS CORP.

Transfer Case Adapter Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedure:
Remove the transfer case assembly. Refer to Transfer Case Assembly Replacement.
Tools Required:
J 42738 Front Output Shaft Seal Installer. See Special Tools.

1

Seal, Front Input Shaft Seal
Tip:

1. Using a long flat-bladed screwdriver, remove the seal.

2. Using the J 42738 , install the seal. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3
