3. Ensure that proper tooth alignment between the steering wheel and the steering shaft

has been achieved (2).

2. If installing the original steering wheel perform the following:

1. Position the steering wheel to the steering column.

2. Align the marks made during the removal of the steering wheel.

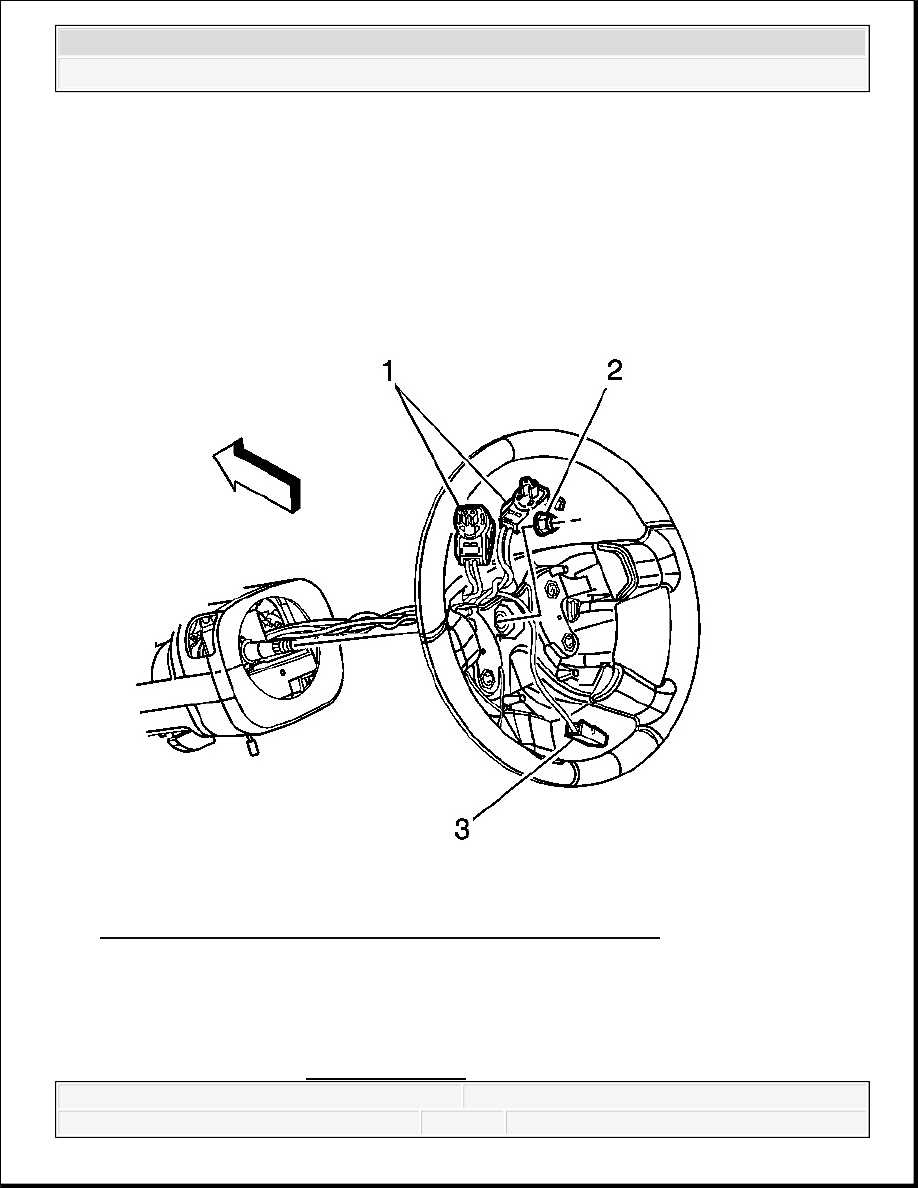

Fig. 30: View Of Steering Wheel, Electrical Connectors & Nut
Courtesy of GENERAL MOTORS CORP.

3. Ensure the electrical connectors (1,3) are not pinched between the steering column and the

steering wheel.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



4. Install the steering wheel nut (2).

Tighten: Tighten the nut to 35 N.m (26 lb ft).

5. Install the inflatable restraint steering wheel module. Refer to Inflatable Restraint

Steering Wheel Module Replacement .

6. Remove anti-rotation pin J 42640 .

STEERING COLUMN TILT SPRING REPLACEMENT

Removal Procedure

1. Disable the supplemental inflatable restraint (SIR) system. Refer to SIR Disabling and

Enabling .

2. Remove the steering column trim covers. Refer to Steering Column Trim Covers

Replacement.

CAUTION: Refer to SIR Caution .



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3

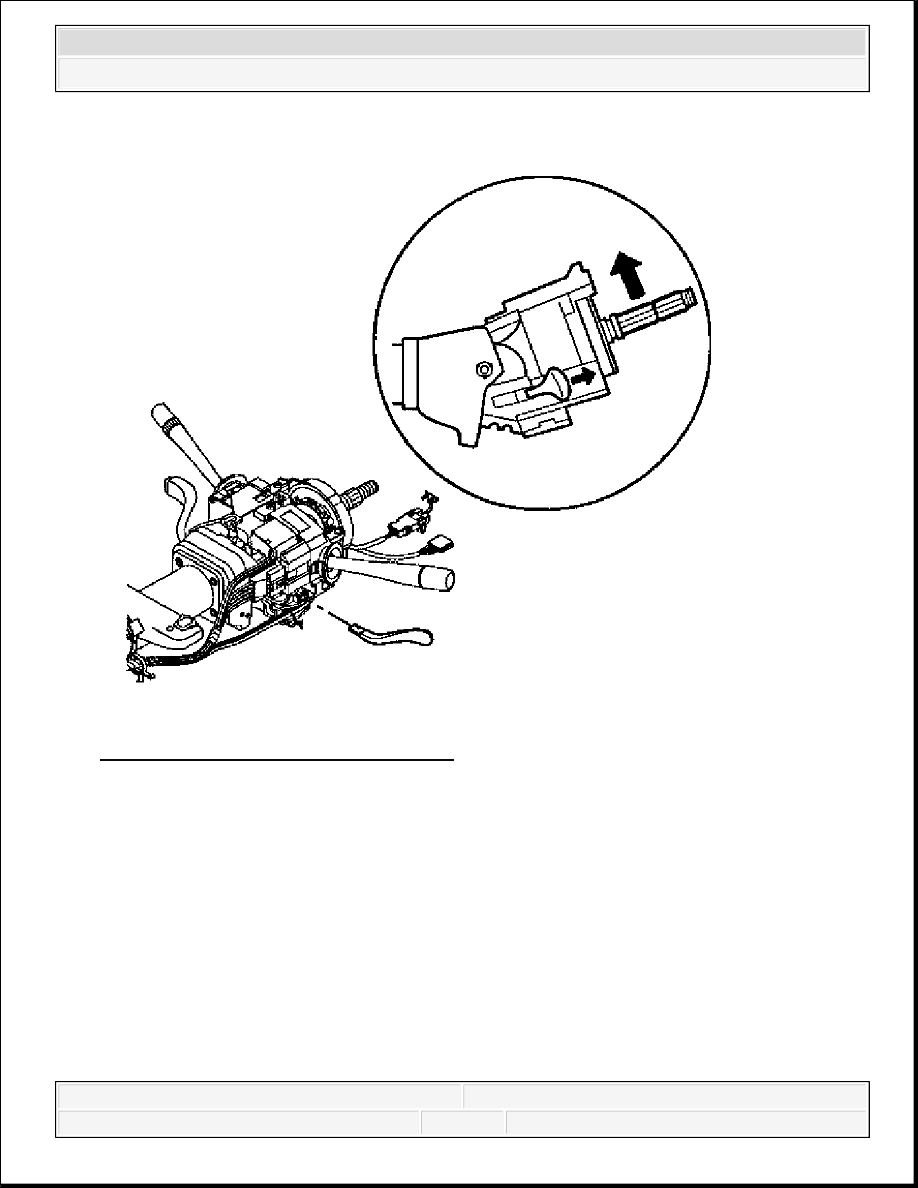

Fig. 31: Tilting Column To Up Position
Courtesy of GENERAL MOTORS CORP.

3. Tilt the steering column to the UP position.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3

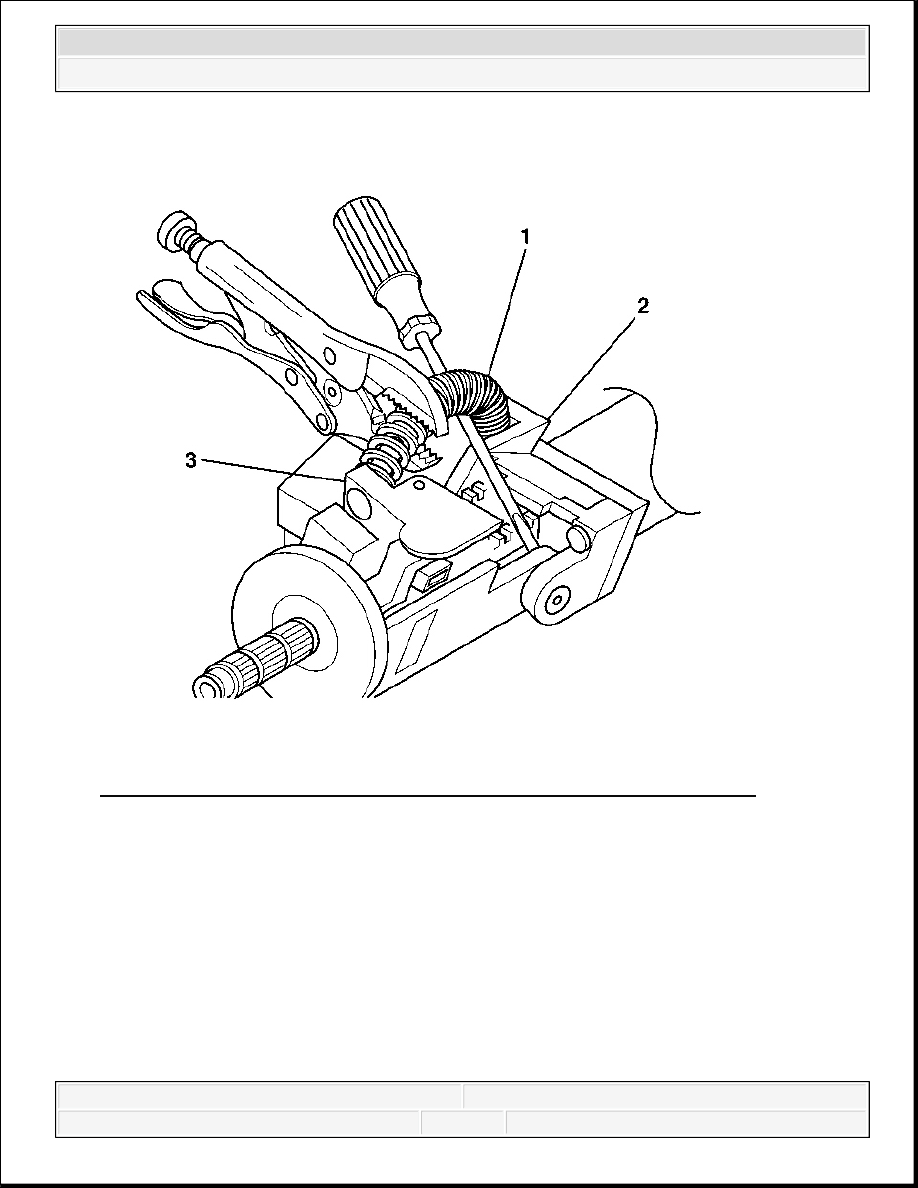

Fig. 32: Removing Tilt Spring From Steering Column Support Assembly
Courtesy of GENERAL MOTORS CORP.

CAUTION: The tilt spring and the spring guide are under pressure.

The tilt spring and the spring guide may become a
projectile. Secure the spring with locking pliers during
removal. Secure the spring with locking pliers during
installation. Bodily injury may result during removal and
installation of the tilt spring and the spring guide. Always
use caution during removal and installation of the tilt
spring and the spring guide.
