Hummer H3. Manual - part 160

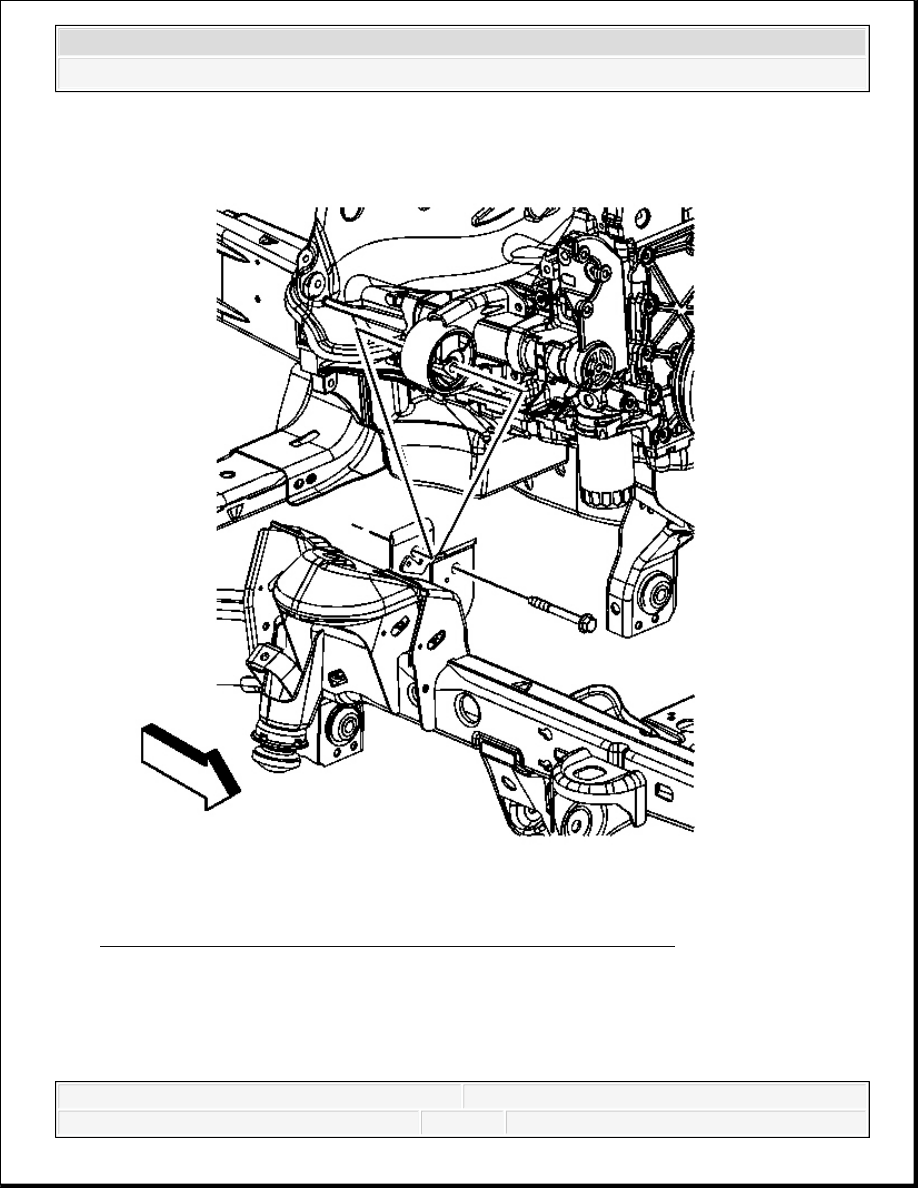

Fig. 280: Right Engine Mount-To-Frame Bracket Through Bolt
Courtesy of GENERAL MOTORS CORP.

54. Install the right engine mount-to-frame bracket bolt.

Tighten: Tighten the engine mount-to-frame bracket bolt to 85 N.m (63 lb ft).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

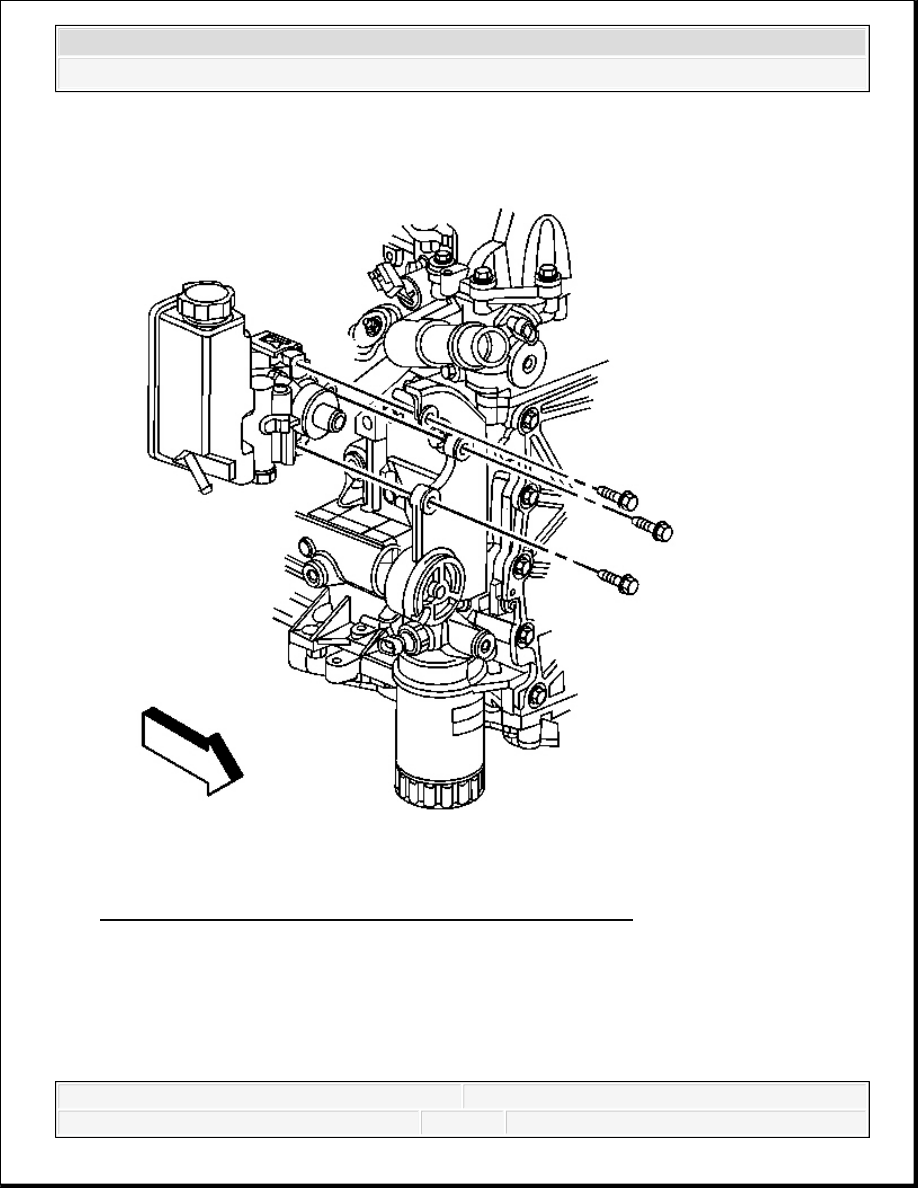

Fig. 281: View Of Power Steering Pump & Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

55. Position the power steering pump to the power steering pump bracket.

56. Install the power steering pump mounting bolts.

Tighten: Tighten the power steering pump mounting bolts to 25 N.m (18 lb ft).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

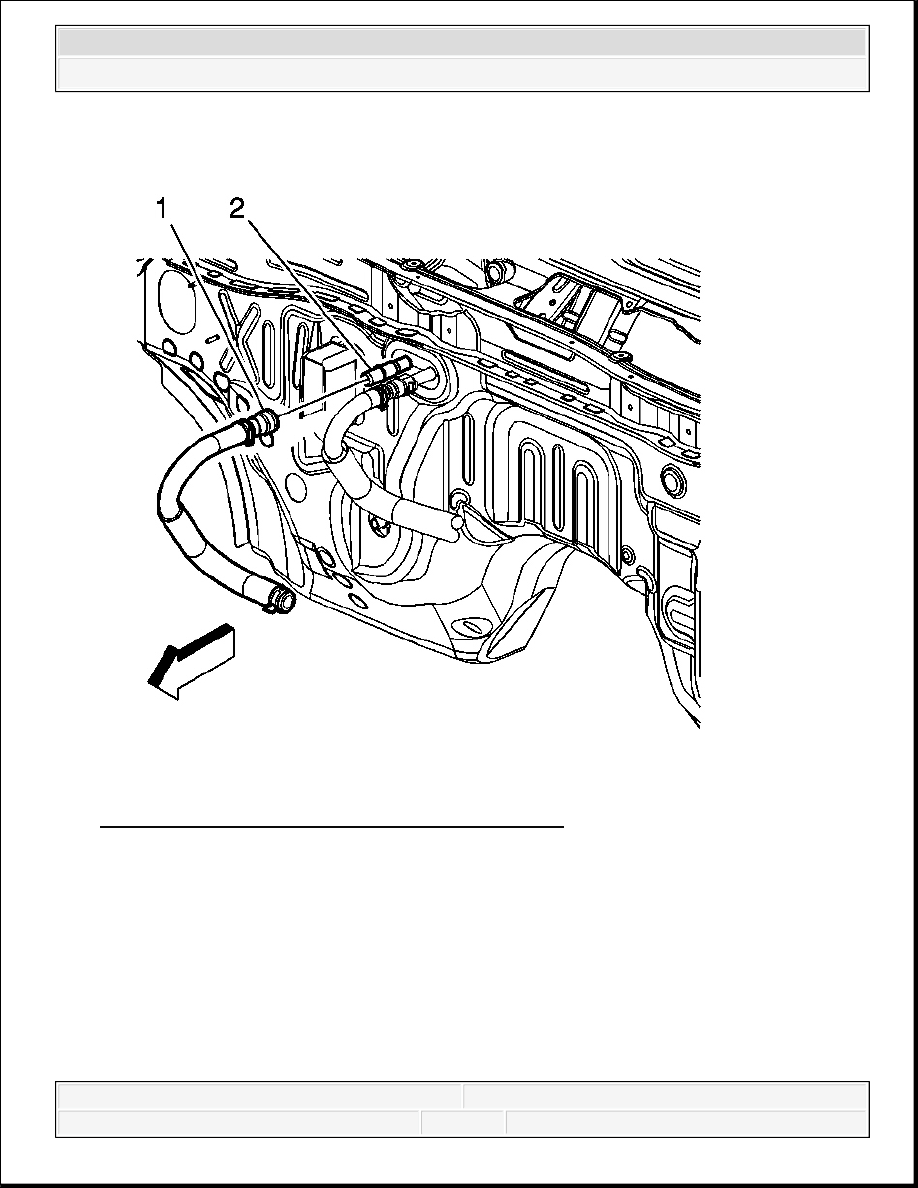

Fig. 282: View Of Inlet Heater Hose Quick Connect
Courtesy of GENERAL MOTORS CORP.

57. Connect the inlet heater hose quick connect (1) to the heater core (2).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

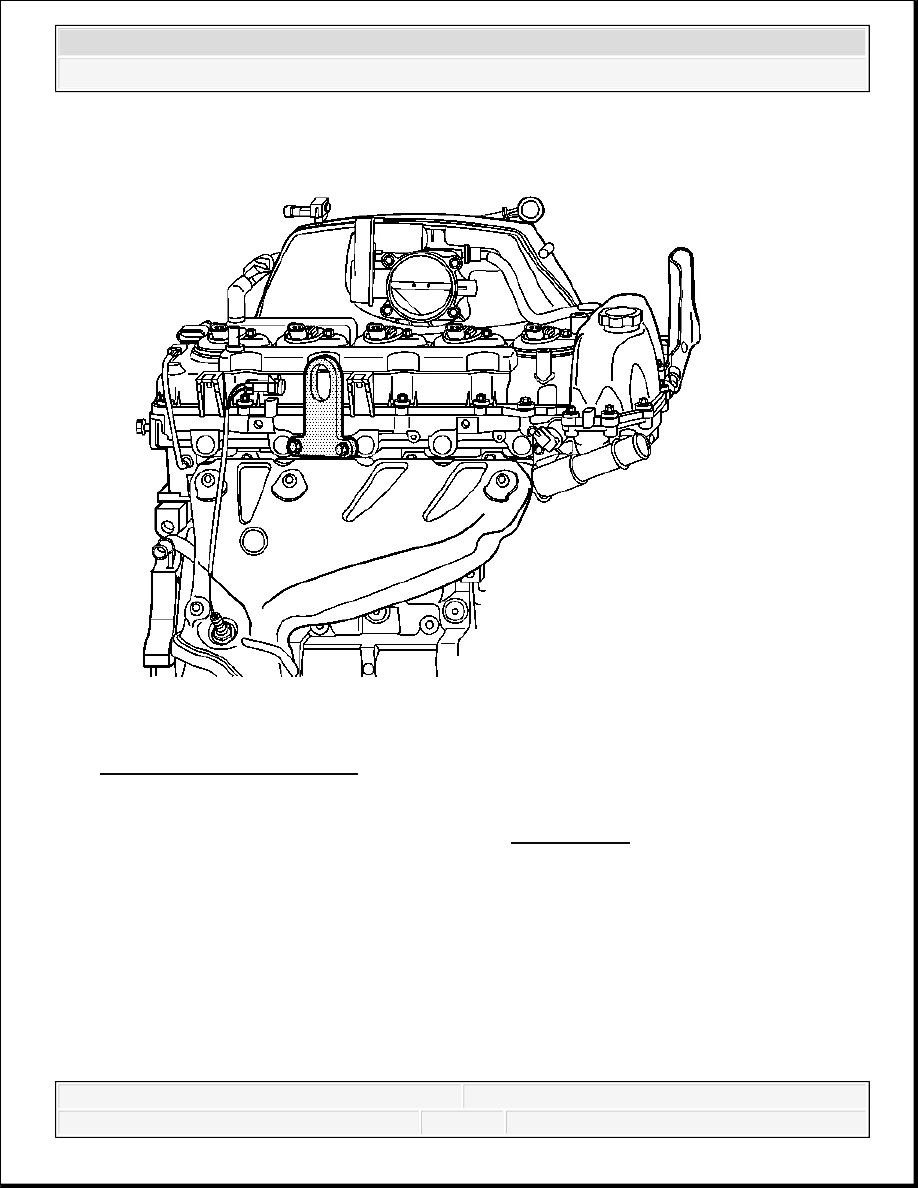

Fig. 283: Identifying J 44220
Courtesy of GENERAL MOTORS CORP.

58. Remove the J 44220 from the cylinder head. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
