Power Seats - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

DRIVER SEAT SCHEMATICS

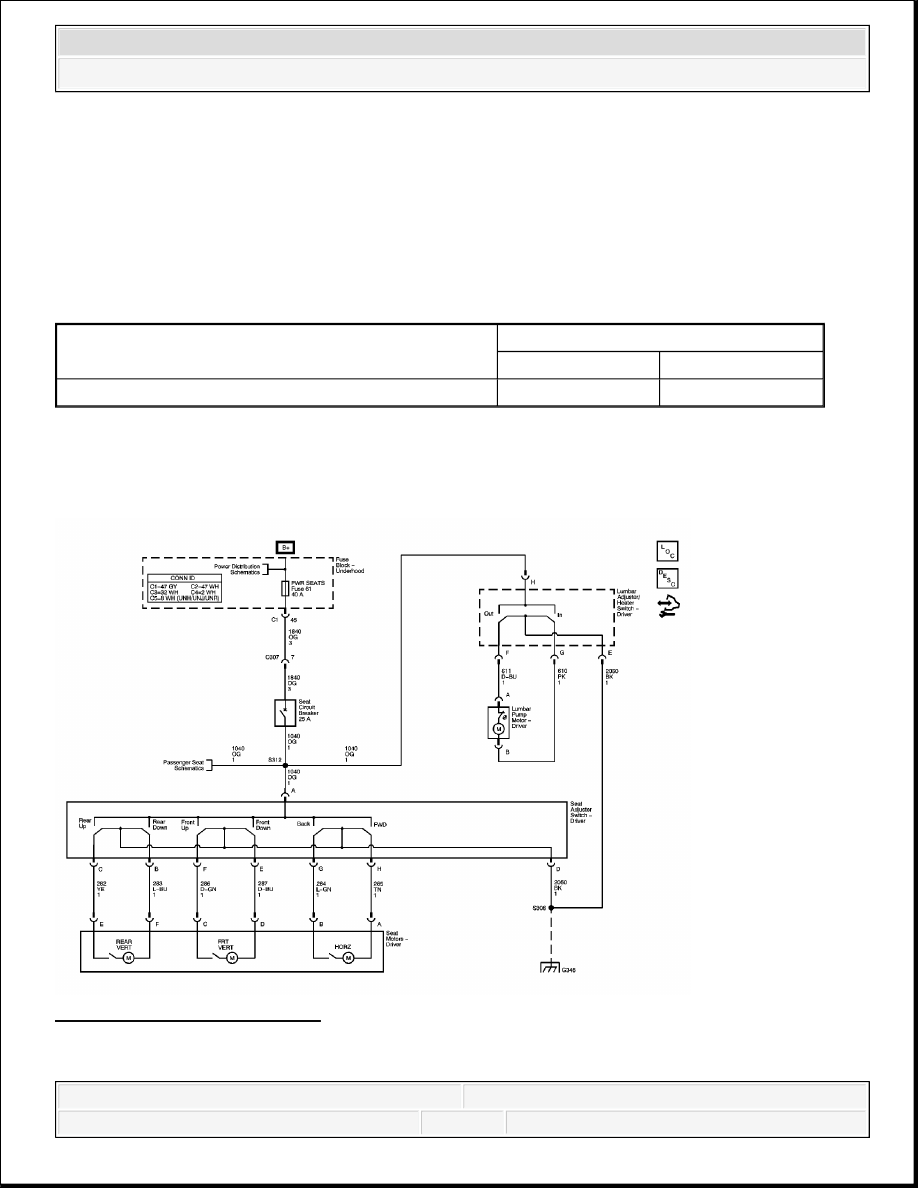

Fig. 1: Driver Seat Schematic
Courtesy of GENERAL MOTORS CORP.

Application

Specification

Metric

English

Front Seat Switch Screw

2 N.m

18 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



PASSENGER SEAT SCHEMATICS

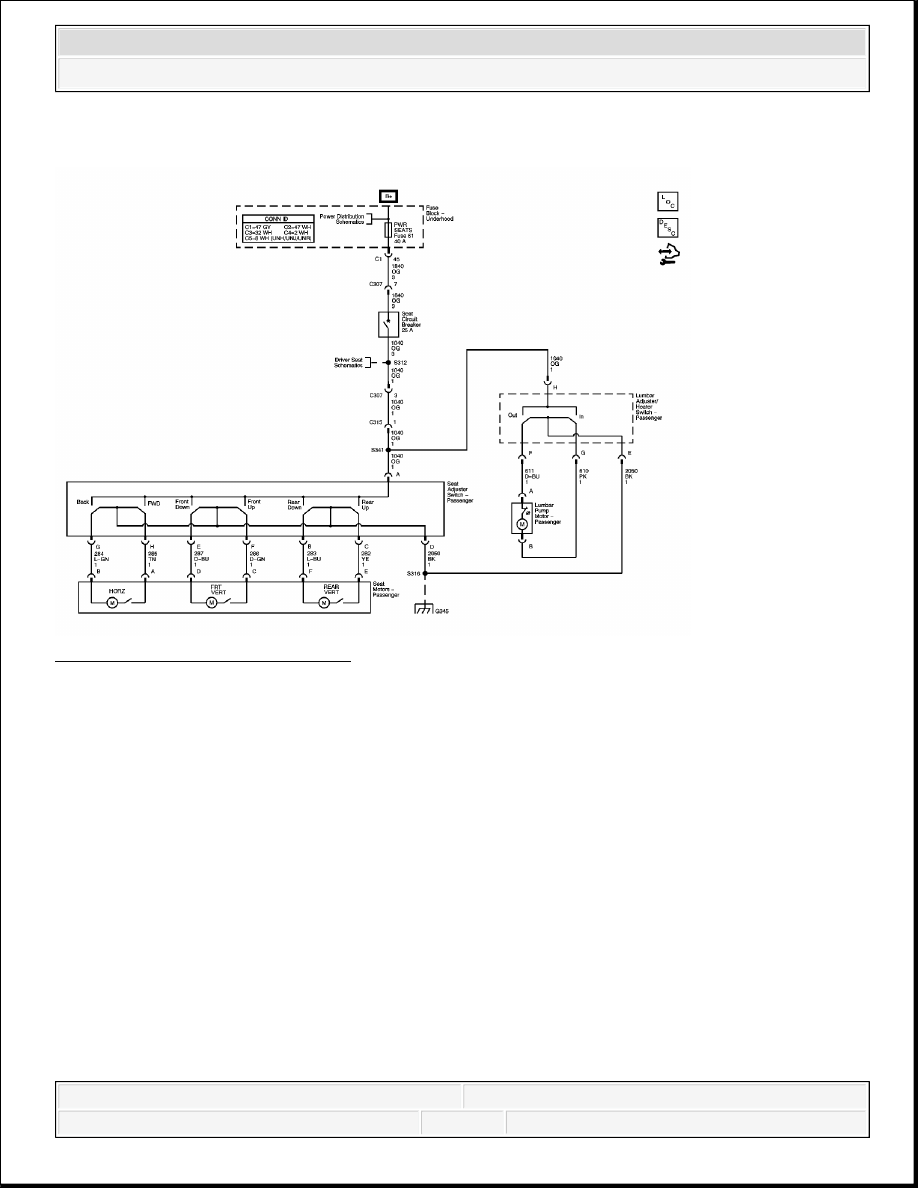

Fig. 2: Passenger Seat Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

POWER SEAT COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



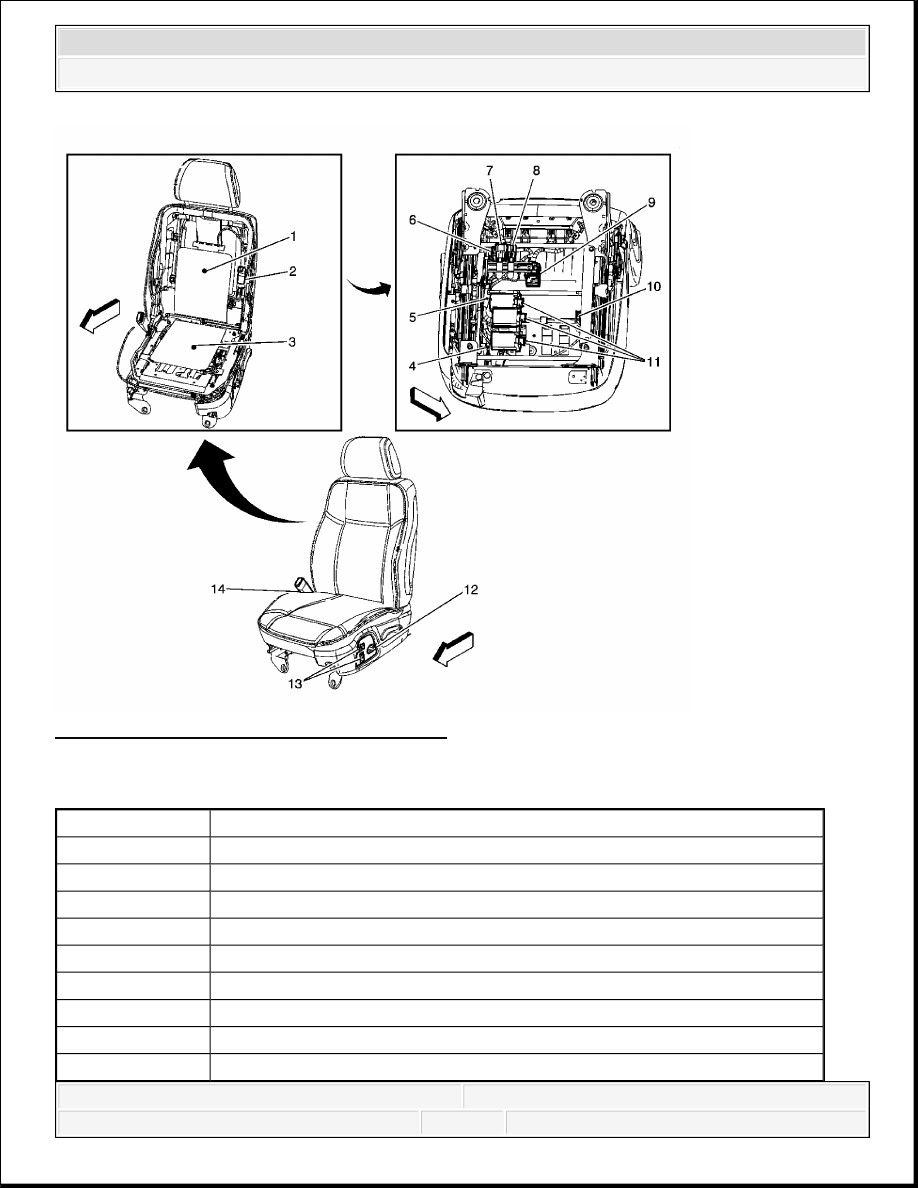

Fig. 3: Identifying Driver Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 3

Callout

Component Name

1

Heater Element Seat Back - Driver (KA1)

2

Lumbar Pump Motor - Driver (AG1)

3

Heater Element Seat Cushion - Driver (KA1)

4

S306 (AG1)

5

S312 (AG1)

6

Seat Circuit Breaker (AG1)

7

C307 (AG1)

8

C308

9

Heated Seat Module - Driver (KA1)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



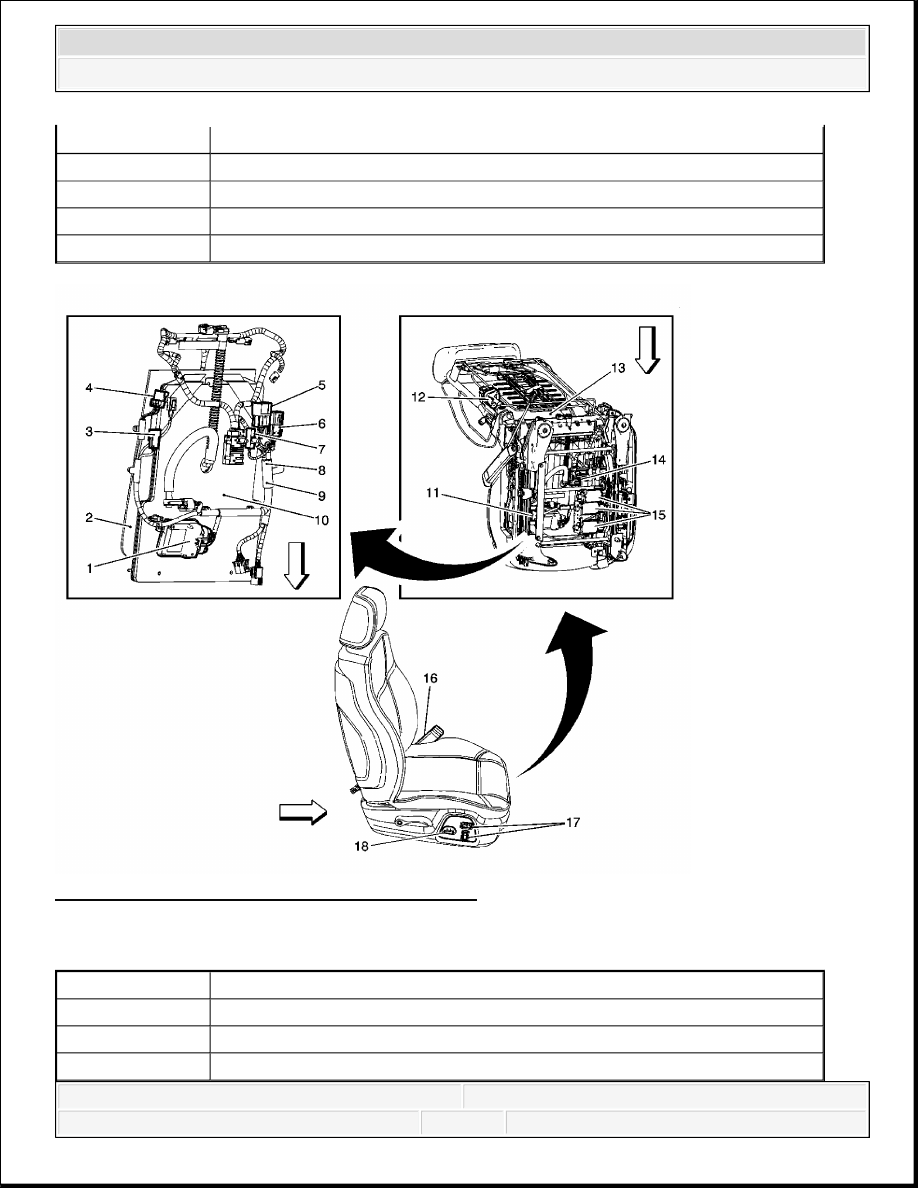

Fig. 4: Identifying Passenger Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

10

Inflatable Restraint Seat Position Sensor (SPS) - Left

11

Seat Motors - Driver (AG1)

12

Seat Adjuster Switch - Driver (AG1)

13

Lumbar Adjuster/Heater Switch - Driver (AG1)

14

Seat Belt Buckle - Driver

Callout

Component Name

1

Inflatable Restraint Passenger Presence System (PPS) Module

2

Heater Element Seat Cushion - Passenger (KA1)

3

Seat Belt Buckle - Passenger C1
