Hummer H3. Manual - part 157

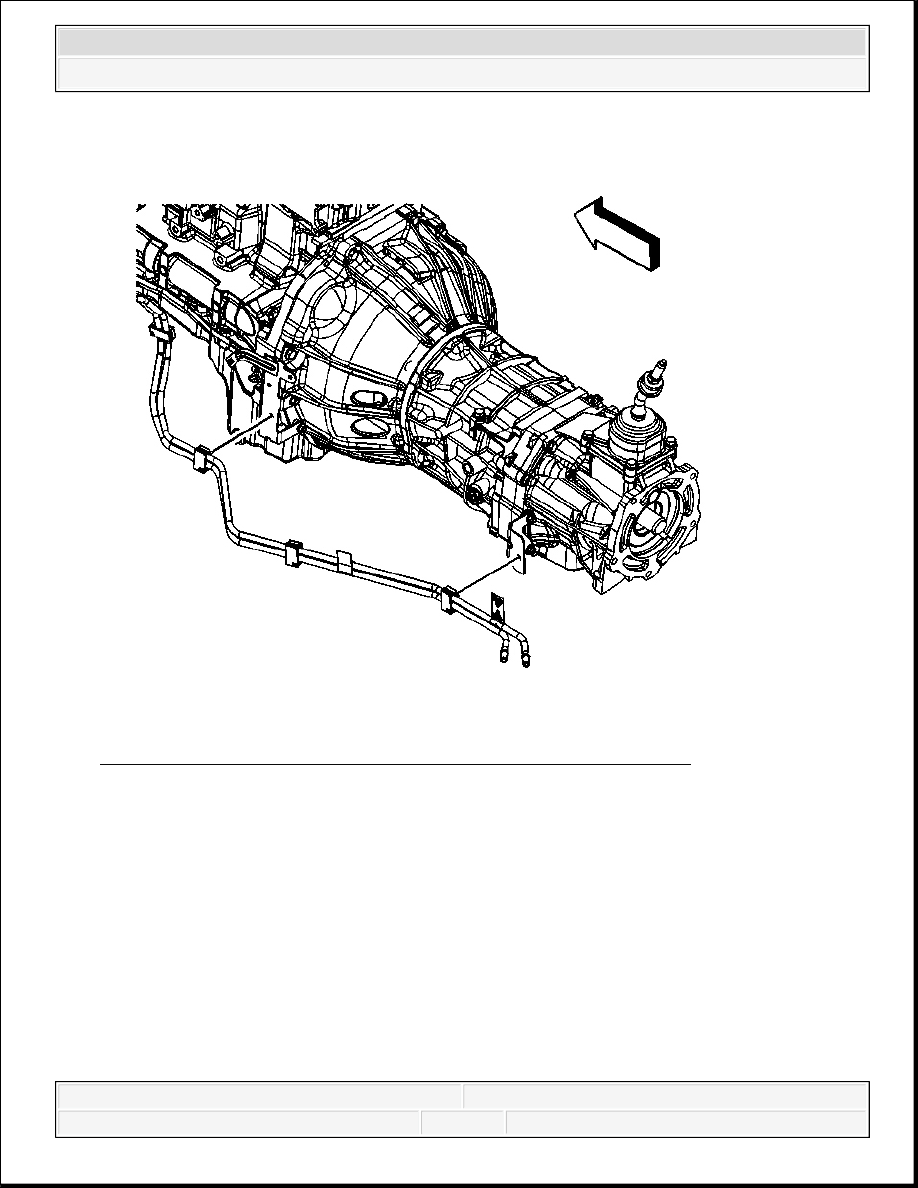

Fig. 268: Clips Attaching Fuel Feed Lines To Transmission (M/T)
Courtesy of GENERAL MOTORS CORP.

29. Install the fuel line clips to the brackets on the transmission (manual only).

Tighten: Tighten the fuel hose/pipe bracket nuts to 20 N.m (15 lb ft).

30. Install the left engine mount-to-frame bracket bolt.

Tighten: Tighten the engine mount-to-frame bracket bolt to 85 N.m (63 lb ft).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 269: Left Engine Mount-To-Frame Bracket Through Bolt
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



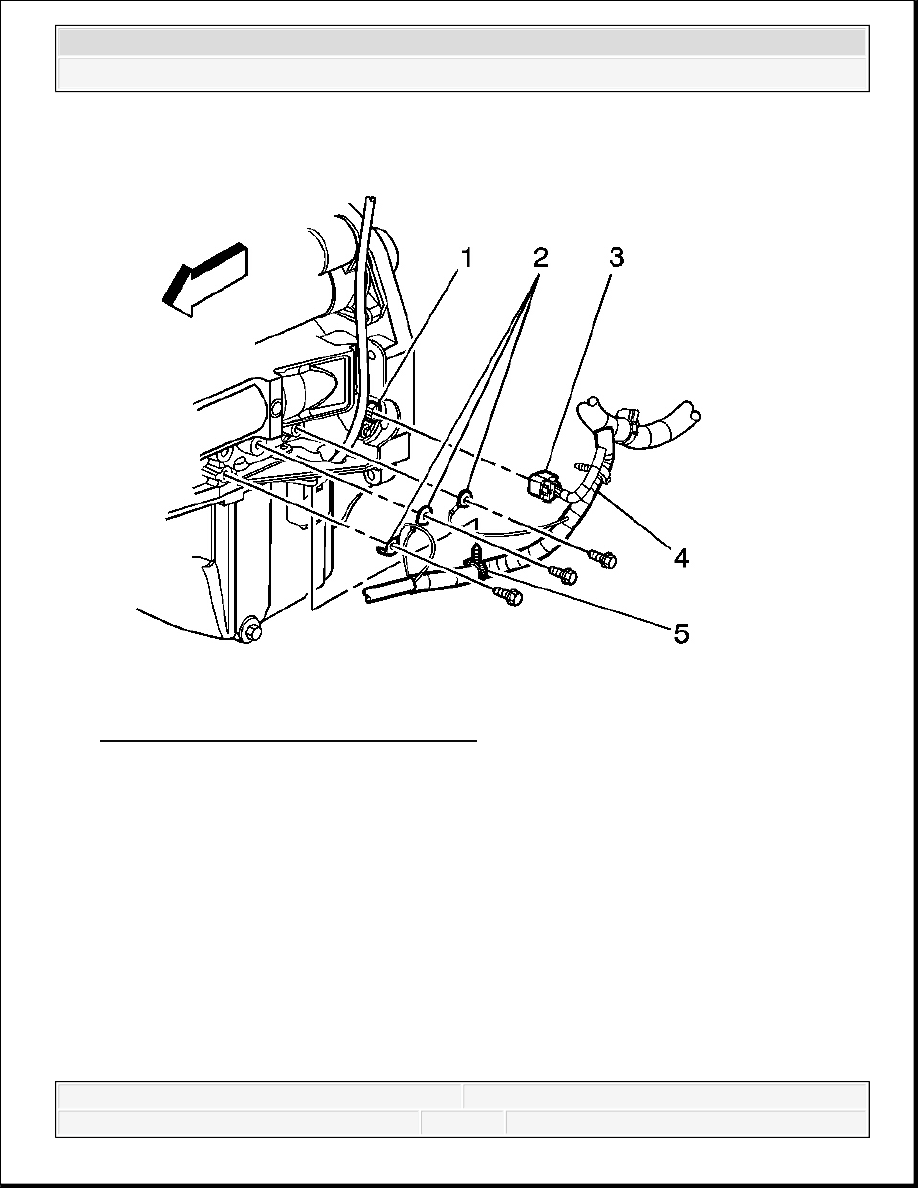

Fig. 270: View Of Engine Wiring Harness
Courtesy of GENERAL MOTORS CORP.

31. Connect the engine wiring harness retainer (5) to the engine oil pan rail.

32. Install the 3 bolts securing the engine wiring ground leads (2) to the engine block.

Tighten: Tighten the engine wiring ground lead bolts to 20 N.m (15 lb ft).

33. Lower the vehicle to chest level in order to access the components through the wheelhouse.

34. Connect the engine wiring harness connector (3) to the CKP sensor (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



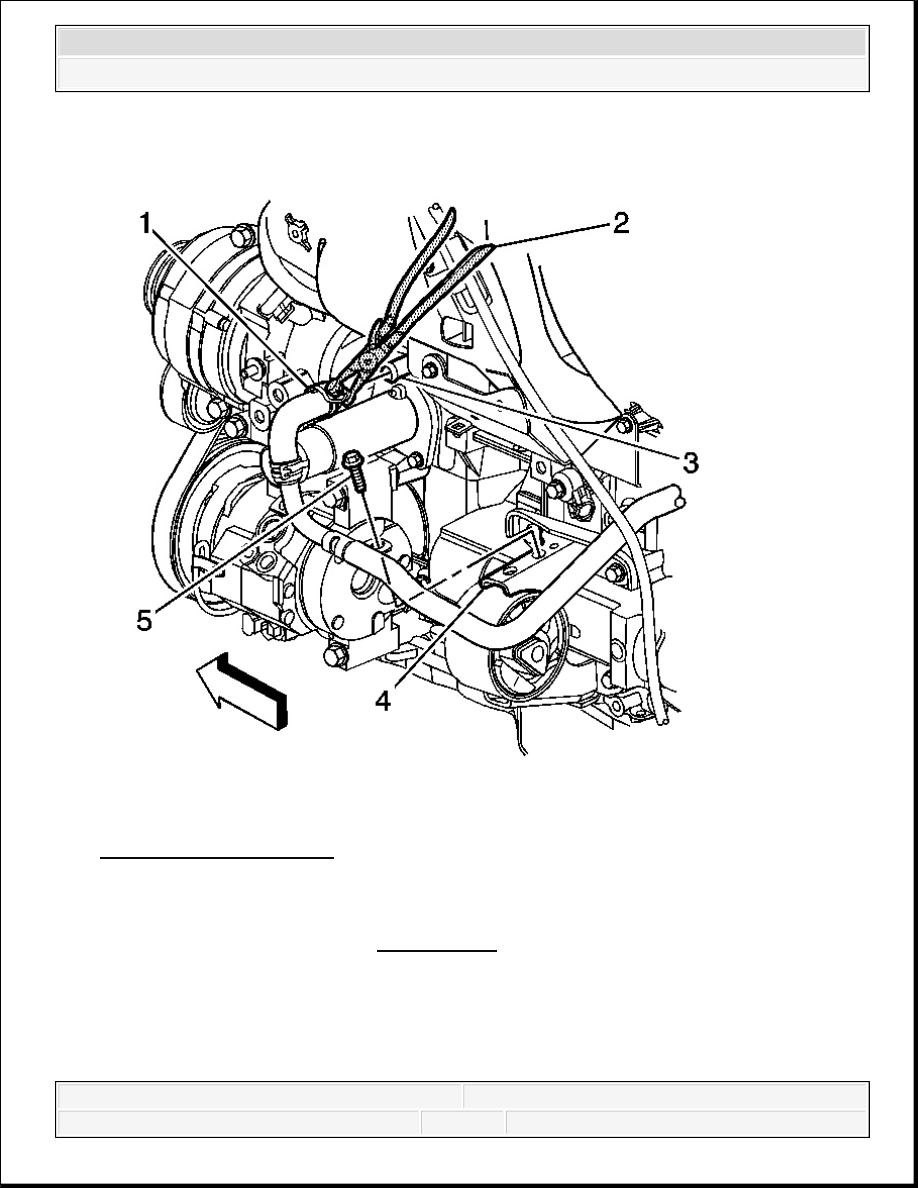

Fig. 271: View Of J 38185
Courtesy of GENERAL MOTORS CORP.

35. Position the J 38185 (2) to the clamp (1) in order to connect the heater outlet hose to the

heater outlet hose fitting (3). See Special Tools.

36. Install the bolt (5) securing the heater outlet hose/pipe to the left engine mount (4).

Tighten: Tighten the heater outlet hose/pipe bracket to the left engine mount bolt to 9 N.m
(80 lb in).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
