TAIL LAMP BULB REPLACEMENT

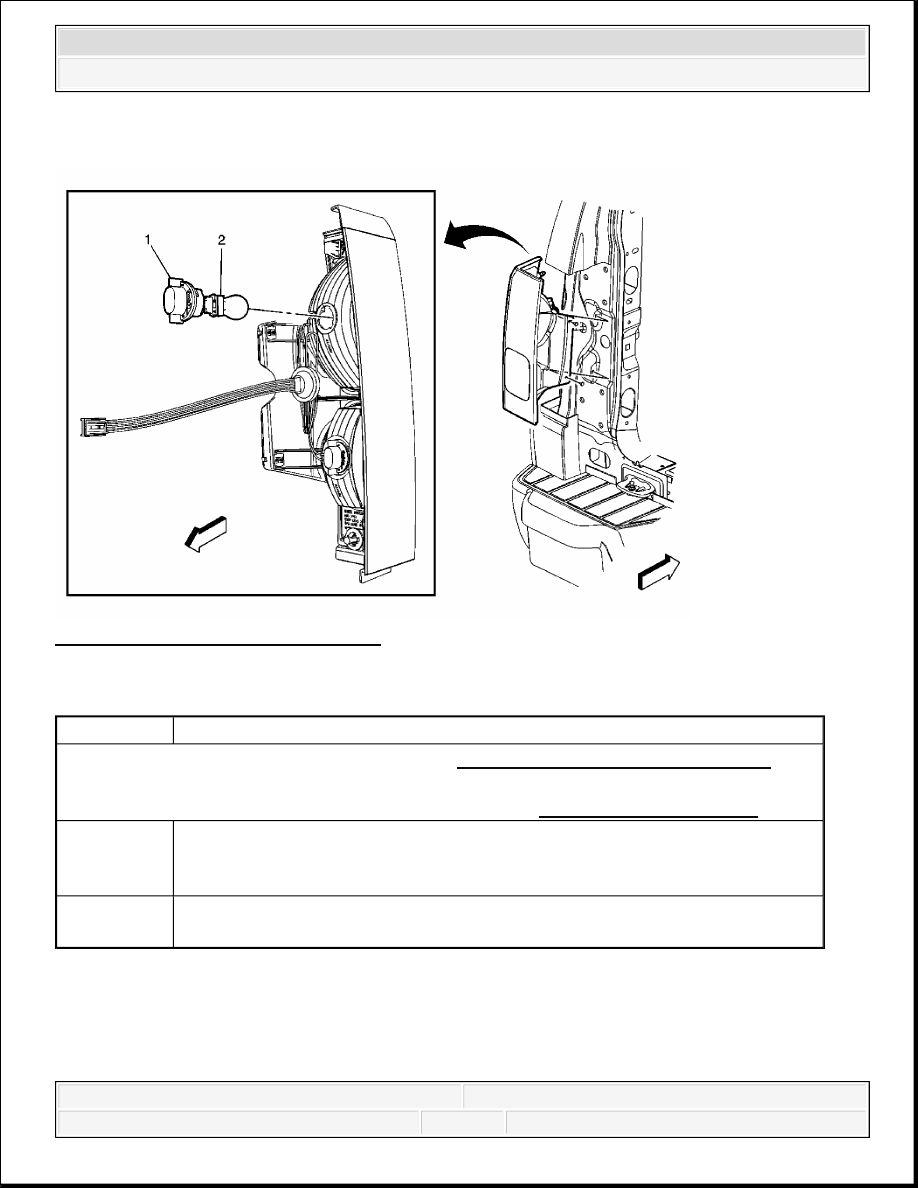

Fig. 162: Replacing Tail Lamp Bulb
Courtesy of GENERAL MOTORS CORP.

Tail Lamp Bulb Replacement

DESCRIPTION AND OPERATION

EXTERIOR LIGHTING SYSTEMS DESCRIPTION AND OPERATION

Exterior Lamps

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedure:
Remove either the LR or RR tail lamp assembly. Refer to Tail Lamp Replacement.

1

Directional Lamp Bulb Socket
Tip: Turn the lamp socket counter-clockwise a quarter turn to remove from
the tail lamp.

2

Directional Lamp Bulb
Tip: Pull the bulb straight from the lamp socket.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



The exterior lighting system consists of the following lamps:

The headlamps

The daytime running lamps (DRL)

The front fog lamps

The park, tail and marker lamps

The position lamps (export)

The rear fog lamps (export)

The turn signal lamps

The stop lamps

The backup lamps

The clearance and identification Lamps

The off road lamps

The door lock switch backlighting of the interior door lock switches are also supplied voltage by
the courtesy lamp supply voltage circuit and will only operate while the park lamps are
illuminated. This circuit is diagnosed as part of the exterior lamp lighting system.

Headlamps

Major components of this system are the body control module (BCM), headlamp relay, beam
select relay, ambient light sensor, headlamp and panel dimmer switch, turn signal/multifunction
switch, park brake switch and the low and high beam headlamps.

The headlamps may be turned ON in 2 different ways. First, when the driver places the headlamp
switch in the ON position, normal operation occurs. Second, when the headlamp switch is placed
in the AUTO position, automatic lamp control (ALC) operation occurs. During ALC control, the
headlamps will be OFF in daylight conditions or in low/high beam operation in low light
conditions.

On the Global export vehicles, the headlamps will only operate when the engine is running and
the gear selector is out of the PARK position.

The headlamp relay receives battery positive voltage directly from the battery. The BCM supplies
a ground signal to the headlamp relay for normal headlight operation. The BCM also supplies
voltage to the beam select relay coil for high beam headlight operation. When the driver places
the headlamp switch in the ON position and the dimmer switch is in the low beam position, the
headlamp relay supplies current flow through the left and right low beam headlamp fuses to both
low and high beam headlamps. Both low beam headlights are grounded through the beam select



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



relay. When activated, the dimmer switch sends a ground signal to the BCM in the high beam
position and a momentary ground signal in the flash-to-pass (FTP) position from G106. The BCM
then energizes the beam select relay which switches the headlamp grounds from the low beam
headlight bulbs to the high beam headlight bulbs illuminating the high beam headlights. With the
headlights in the low beam position, the high beams may be momentarily turned ON or flashed by
activating the FTP portion of the switch.

The instrument panel cluster (IPC) illuminates the high beam indicator when the BCM detects
that the high beams are requested. The IPC receives a class 2 message from the BCM requesting
illumination.

The Headlamps On at Exit and Perimeter Lighting modes can be adjusted using the steering
wheel controls to select the desired function as displayed in the driver information center (DIC).
The Headlamps On at Exit selection will allow the driver to customize the period of time that the
headlamps remain illuminated upon exiting the vehicle. This period can be adjusted from 0-180
seconds. The Perimeter Lighting feature allows the driver to select if they desire the headlamps
and backup lamps to illuminate when the door UNLOCK button on the key fob is activated. This
feature can be turned ON or OFF by using the DIC steering wheel control buttons.

Daytime Running Lamps (DRL)

The ambient light sensor is a light sensitive transistor that varies its voltage signal to the body
control module (BCM) in response to changes to the outside (ambient) light level. When the
BCM receives this signal, it will either turn ON the daytime running lamps (DRL) or the
headlamps for auto headlamp operation. Any function or condition that turns ON the headlights
will cancel the DRL operation. With the headlight switch in the AUTO position, the headlights
will either be turned ON or OFF, after an approximate 8 second delay depending on whether
daylight or low light conditions are sensed. When the ambient light sensor signals the BCM for
DRL operation in daylight conditions, the BCM illuminates the low beam headlamps at a reduced
intensity utilizing the DRL relay. The DRL will operate when the ignition switch is in the RUN
position, the headlamp and panel dimmer switch is in the AUTO position, the gear selector is not
in the PARK position and the parking brake is released. When these conditions have been met
and the ambient light sensor indicates daytime conditions, the DRL will illuminate.

DRL operation can be temporarily disabled by momentarily placing the headlamp switch in the
OFF position. This will cancel DRL operation until the switch is momentarily placed in the OFF
position again or until the next ignition key cycle occurs. Canadian requirements prohibit
disabling DRL operation therefore the Canadian export vehicles are not equipped with the DRL
defeat feature. Global export vehicles are not equipped for DRL operation and therefore also do
not have the DRL disable feature on the switch.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Headlamp Leveling (Export)

The HD LMP LEVELING fuse in the underhood fuse block supplies battery positive voltage to
the headlamp leveling switch and headlamp leveling motors. When the driver places the headlamp
leveling switch in any position, a signal is sent to the headlamp leveling motors to adjust the
headlight aiming to one of three positions. Ground for the headlamp leveling switch is provided
by the BCM and G105 supplies ground to the headlamp leveling motors. When position III is
selected on the headlamp leveling switch, the headlamps will automatically be illuminated.

Fog Lamps

With both the ignition switch in the RUN position and the park lamps or low beam head lamps
ON, the fog lights will illuminate when the driver presses the fog lamp switch. The FOG LP fuse
in the underhood fuse block supplies battery positive voltage to the fog lamps. With the headlamp
switch is in either the park or headlamp position and the fog lamp switch is pressed, the body
control module (BCM) will energize the fog lamp relay control circuit. The current flow is from
the fog lamp relay to both front fog lamps and to ground G105. The state of the fog lamps, either
ON or OFF, will remain the same until the fog lamp switch is pressed again or the ignition switch
is cycled OFF and ON. Fog lamp operation will be cancelled whenever the park lamps are turned
OFF or the high beam headlights have been selected.

The rear fog lamps (export) are located below the rear bumper fascia. The rear fog lamps have a
dedicated relay and both the relay control and current flow operate the same as the front fog
lamps. The RR FOG fuse in the underhood fuse block supplies voltage to the lamps and G420
supplies ground.

Park, Tail, Marker, License and Clearance Lamps

The park, tail, marker, license and clearance lamps are turned ON when the headlamp switch is
placed in the PARK or ON position or anytime the headlights are requested. The underhood fuse
block supplies battery positive voltage to both the park lamp relay switch contacts and the park
lamp coil circuit. The body control module (BCM) provides a ground or control circuit to the
park lamp relay coil circuit. When the park lamps are requested ON, the BCM energizes the park
lamp relay. Current flow is from the park lamp relay to the individual park lamp circuit fuses and
to their respective park, tail, marker, license and clearance lamps. The front park, marker, tail,
license and clearance lamps are grounded at G105, G350, G340 and G420. If the driver places
the headlight switch in the ON position after the ignition switch has been turned OFF, the park,
tail, marker, license and clearance lamps will remain ON until turned OFF or the battery runs
dead.

Position Lamps (Export)
