Roof Lamps Relay (UNJ) Connector Terminal Identification

Roof Lamps Switch (UNJ)

Fig. 73: Roof Lamps Switch (UNJ) Connector End View
Courtesy of GENERAL MOTORS CORP.

Connector Part Information

OEM: 12129716

Service: 15306045

Description: 4-Way F Metri-Pack 280 Series, Flexlock (GY)

Terminal Part Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

30

RD

-

Battery Positive Voltage

85

WH

-

Roof Lamps Relay Coil Control

86

RD

-

Battery Positive Voltage

87

OG

-

Roof Lamps Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Roof Lamps Switch (UNJ) Connector Parts Information

Roof Lamps Switch (UNJ) Connector Terminal Identification

Roof Marker Lamps (UNH)

Connector Part Information

OEM: 12047781

Service: 12101864

Description: 3-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

OG

-

Roof Lamps Supply Voltage

B

BK

2050

Ground

C

WH

-

Roof Lamps Relay Coil Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



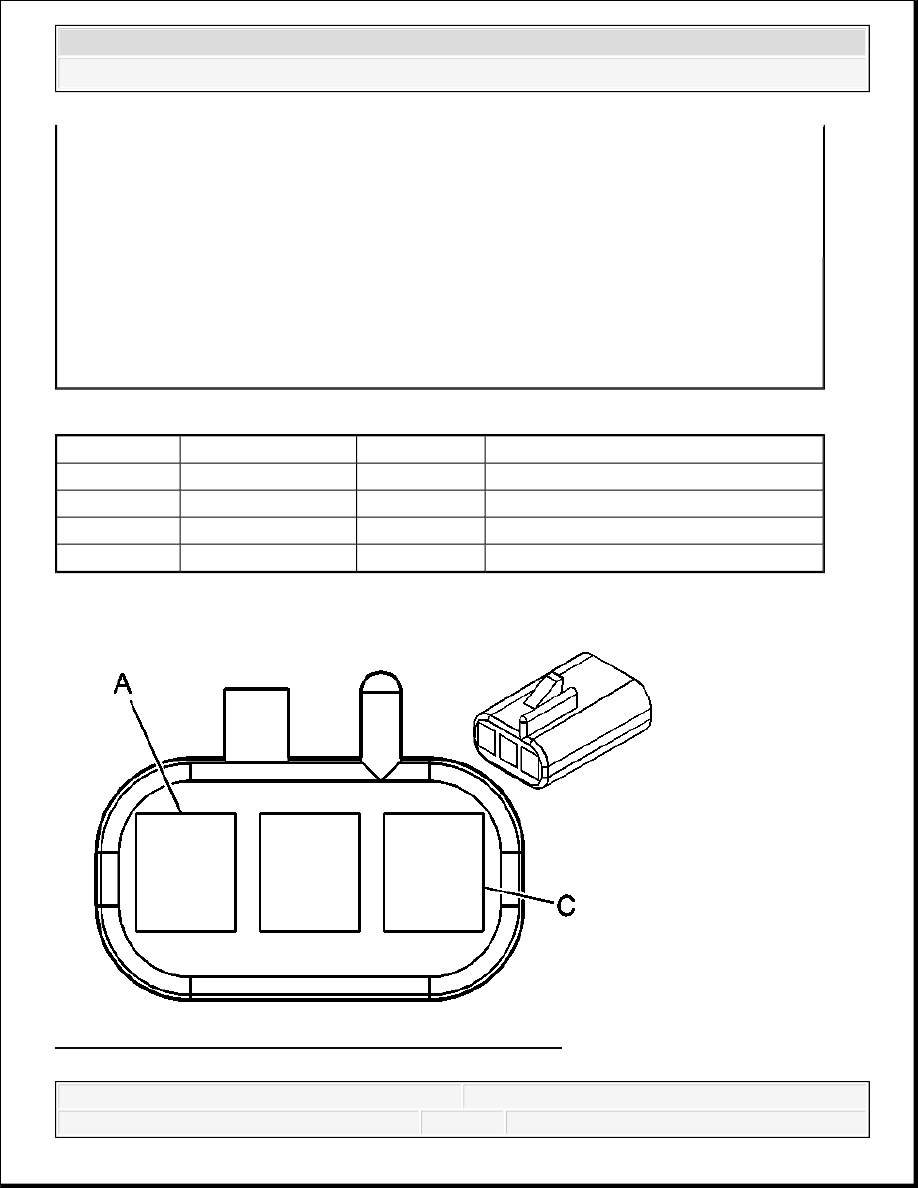

Fig. 74: Roof Marker Lamps (UNH) Connector End View
Courtesy of GENERAL MOTORS CORP.

Roof Marker Lamps (UNH) Connector Parts Information

Connector Part Information

OEM: 12146418

Service: See Catalog

Description: 2-Way F Lamp Socket Wedge Series, Sealed (L-GY)

Terminal Part Information

Terminal/Tray: 1206638/5

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12180559-1/J-35616-4A (PU)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Roof Marker Lamps (UNH) Connector Terminal Identification

Stop Lamp Switch

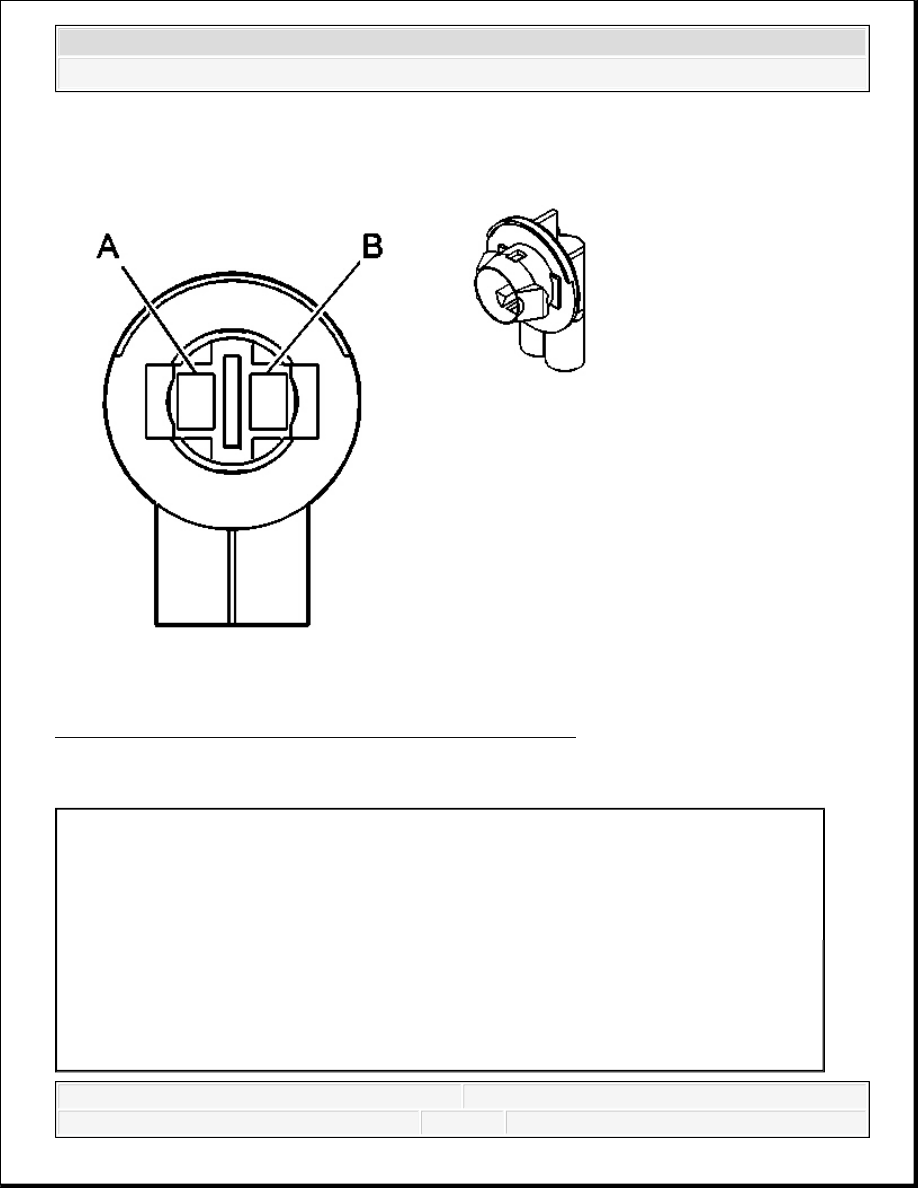

Fig. 75: Stop Lamp Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Stop Lamp Switch Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

RD

9

Park Lamp Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 7123-6043-30

Service: 88987863

Description: 4-Way F 58 M-Type (GY)

Terminal Part Information
