Door Ajar Switch - Driver Connector Terminal Identification

Door Ajar Switch - Passenger

Connector Part Information

OEM: 174056-2

Service: 15306434

Description: 2-Way F MultiLock 040 (BK)

Terminal Part Information

Terminal/Tray: 173681-2/17

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

GY/BK

745

Left Front Door Ajar Switch Signal

2

BK/WH

1151

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



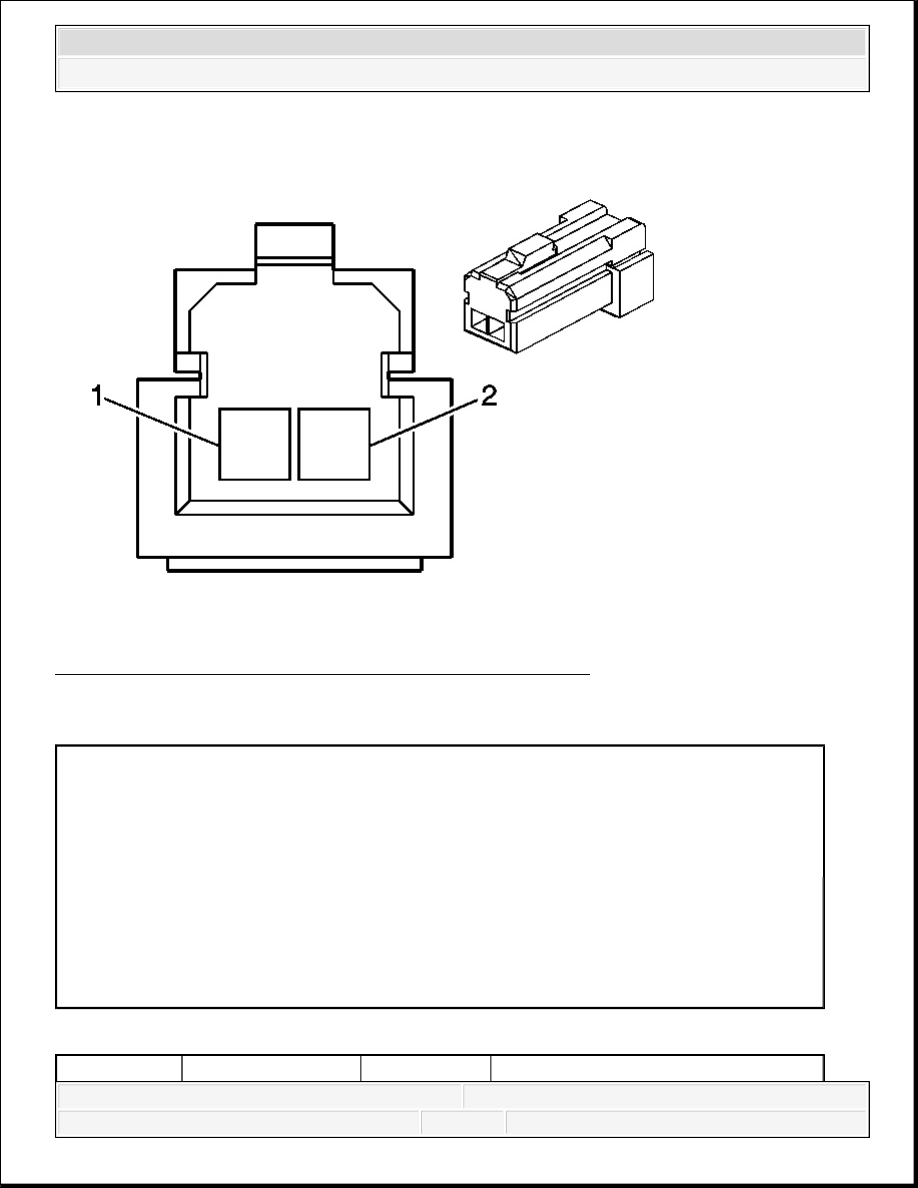

Fig. 41: Door Ajar Switch - Passenger Connector End View
Courtesy of GENERAL MOTORS CORP.

Door Ajar Switch - Passenger Connector Parts Information

Door Ajar Switch - Passenger Connector Terminal Identification

Connector Part Information

OEM: 174056-2

Service: 15306434

Description: 2-Way F MultiLock 040 (BK)

Terminal Part Information

Terminal/Tray: 173681-2/17

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Door Ajar Switch - Left Rear

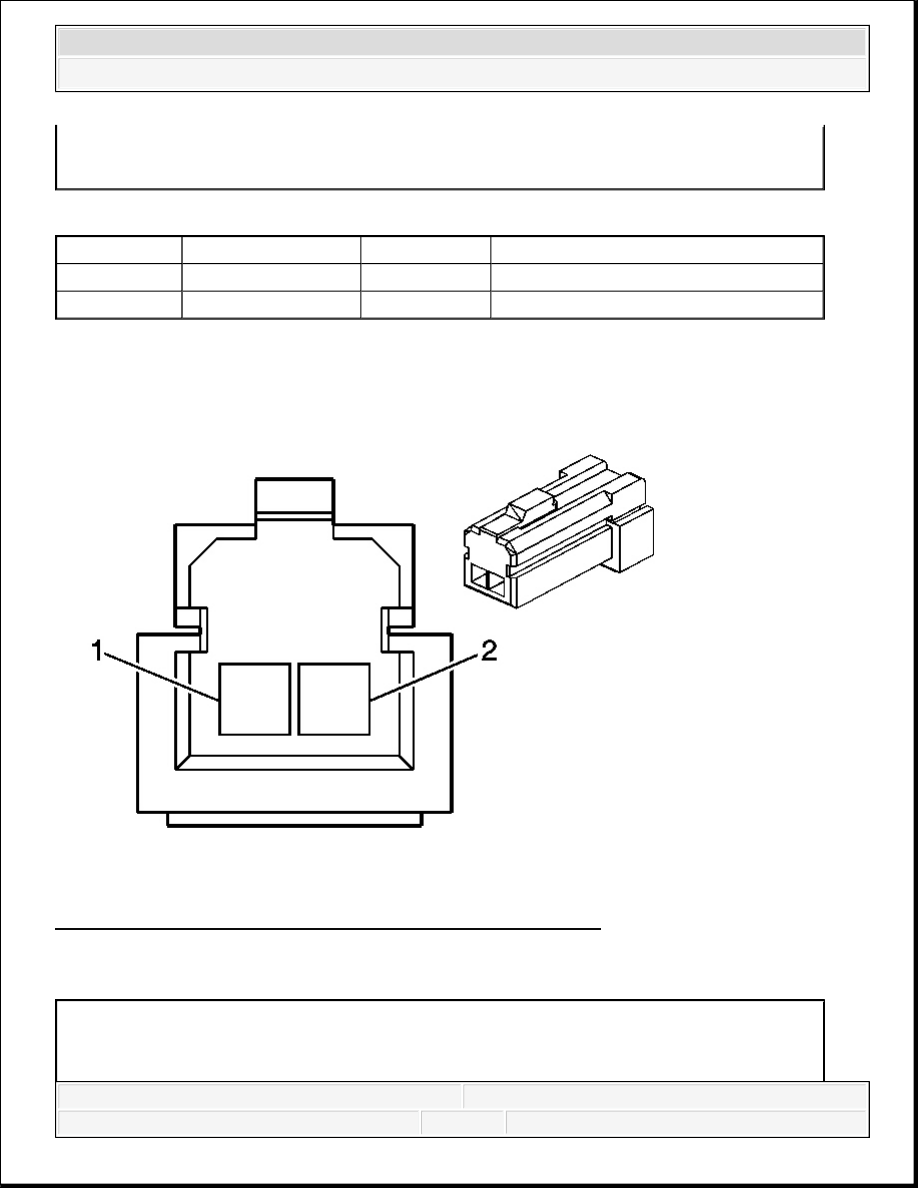

Fig. 42: Door Ajar Switch - Left Rear Connector End View
Courtesy of GENERAL MOTORS CORP.

Door Ajar Switch - Left Rear Connector Parts Information

1

L-GN/BK

748

Right Front Door Ajar Switch Signal

2

BK/WH

1251

Ground

Connector Part Information

OEM: 174056-2

Service: 15306434

Description: 2-Way F MultiLock 040 (BK)

Terminal Part Information

Terminal/Tray: 173681-2/17



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Door Ajar Switch - Left Rear Connector Terminal Identification

Door Ajar Switch - Right Rear

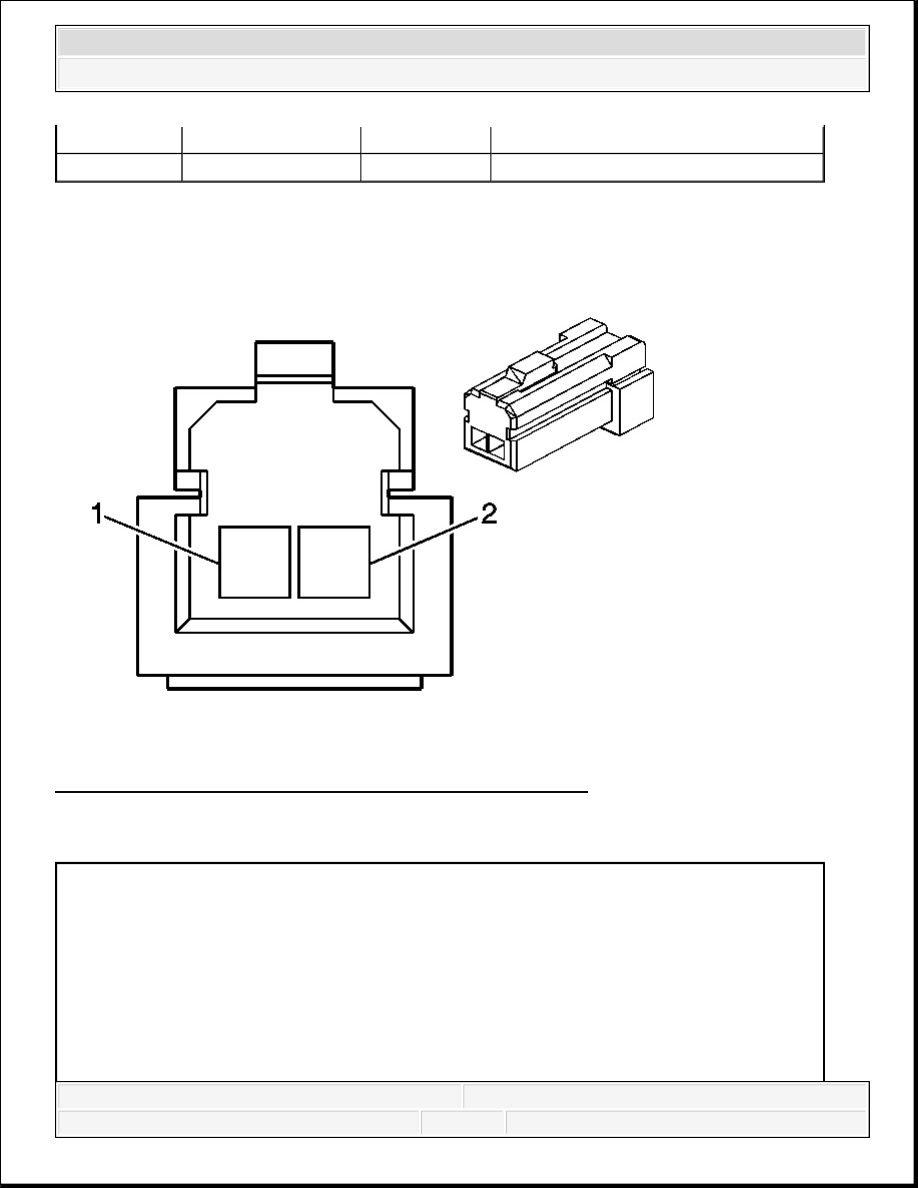

Fig. 43: Door Ajar Switch - Right Rear Connector End View
Courtesy of GENERAL MOTORS CORP.

Door Ajar Switch - Right Rear Connector Parts Information

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

BK/WH

746

Left Rear Door Ajar Switch Signal

2

BK/WH

1151

Ground

Connector Part Information

OEM: 174056-2
