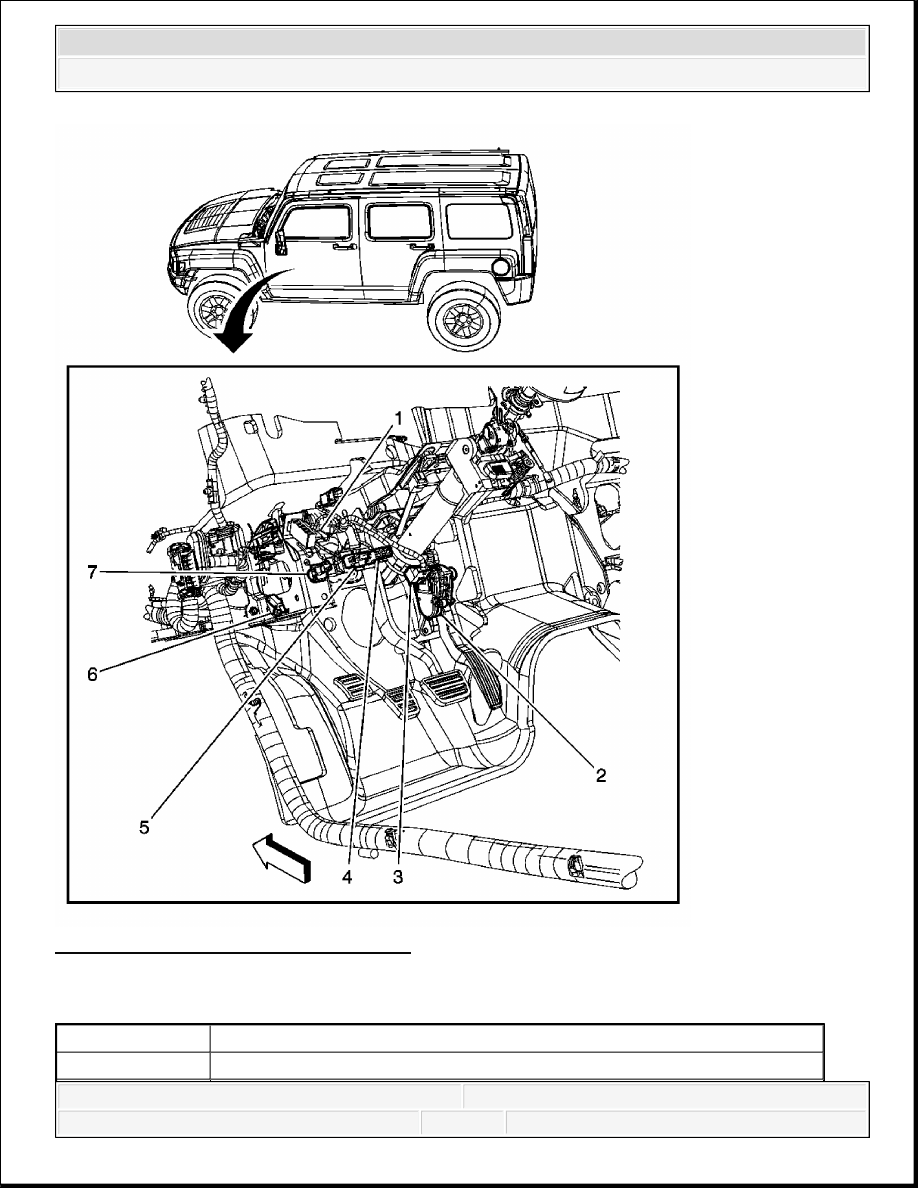

Fig. 26: View Of Lower Left Side of I/P
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 26

Callout

Component Name

1

Clutch Start Switch (MA5)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



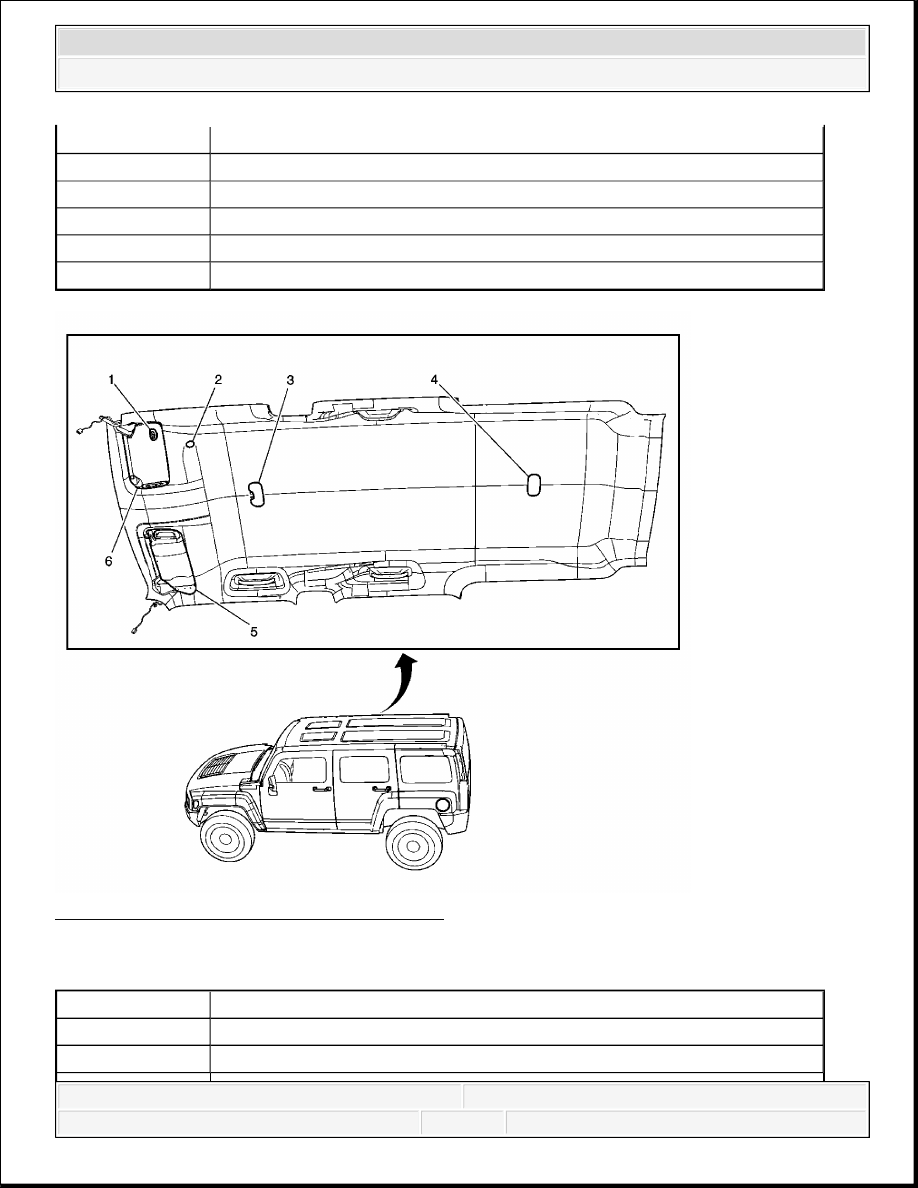

Fig. 27: Identifying Headliner Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 27

2

Accelerator Pedal Position (APP) Sensor

3

Steering Wheel Position Sensor (JL4)

4

TCC Brake/Cruise Release Switch

5

Stop Lamp Switch

6

Park Brake Switch

7

Clutch Release Switch (MA5)

Callout

Component Name

1

Garage Door Opener

2

Cellular Microphone



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



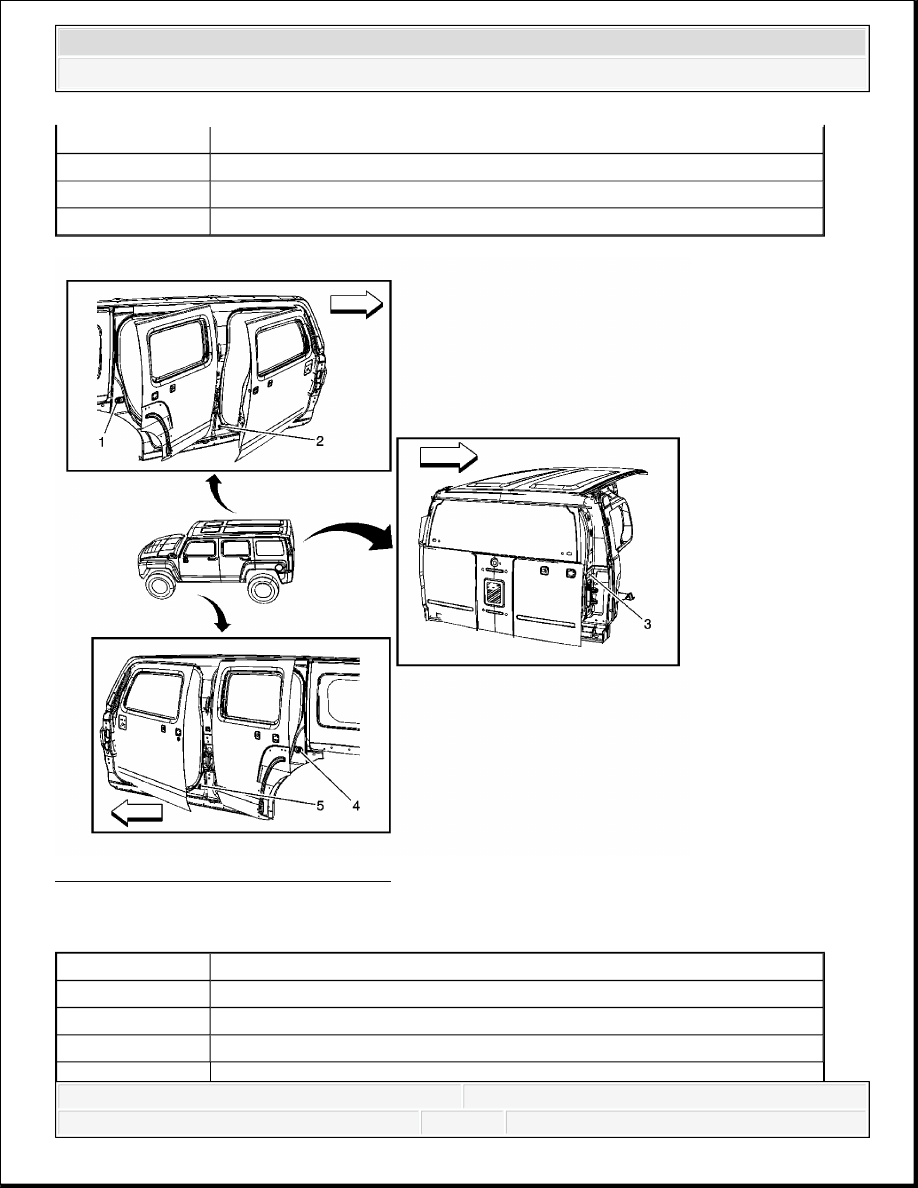

Fig. 28: Locating Door Ajar Switches
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 28

3

Dome/Reading Lamps

4

Dome Lamp

5

Sunshade - Right (YC3)

6

Sunshade - Left (YC3)

Callout

Component Name

1

Door Ajar Switch - RR

2

Door Ajar Switch - Passenger

3

Endgate Ajar Switch



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 29: Identifying Rear Engine Harness (MA5)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 29

4

Door Ajar Switch - LR

5

Door Ajar Switch - Driver

Callout

Component Name

1

Transmission Case

2

Backup Lamp Switch

3

Heated Oxygen Sensor (HO2S) 2

4

Transfer Case Encoder Motor Connector

5

Vehicle Speed Sensor (VSS) Connector
