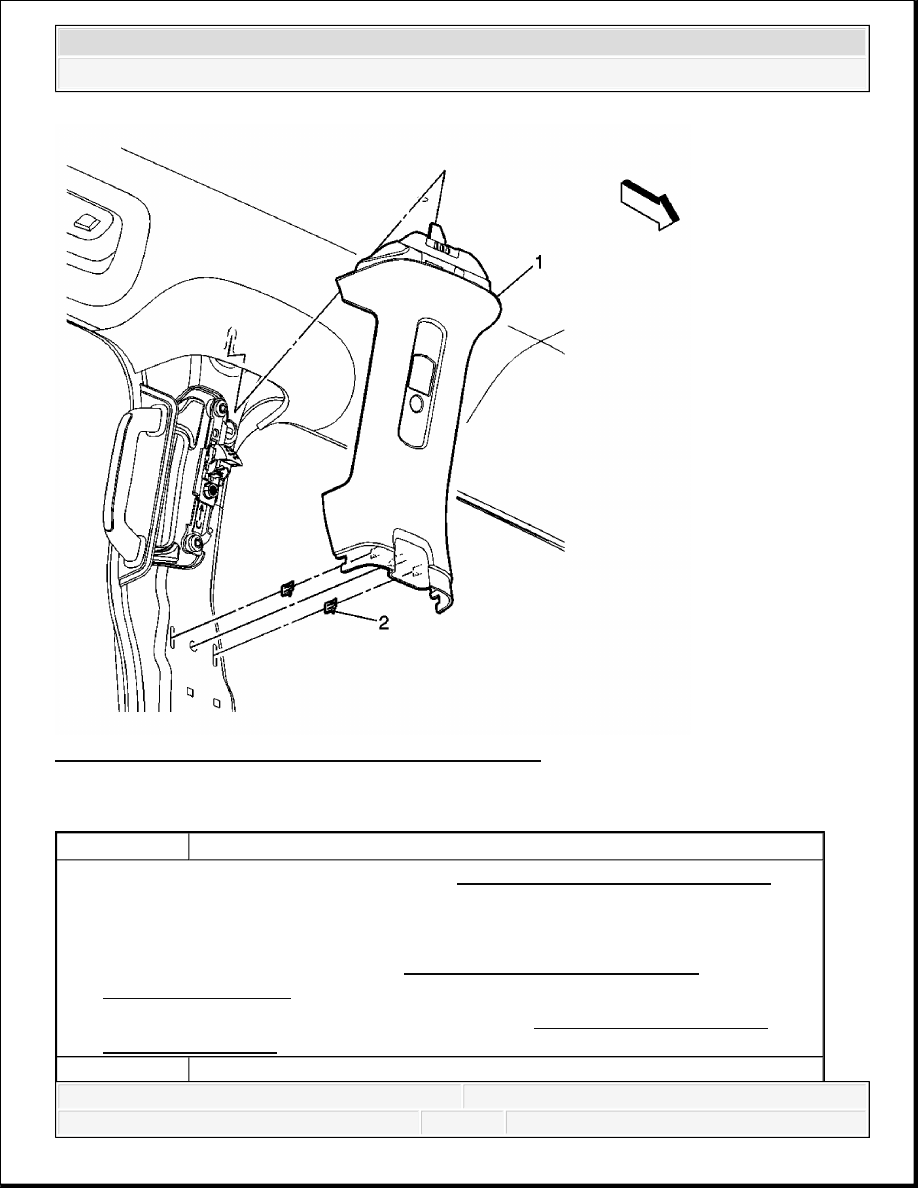

Fig. 17: Upper Center Pillar Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Center Pillar Upper Trim Panel Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the front seat belt. Refer to Seat Belt Retractor Pretensioner

Replacement - Front .

2. Remove the lower center pillar trim panel. Refer to Center Pillar Lower Trim

Panel Replacement.

1

C Pillar Upper Trim Panel Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



CENTER PILLAR LOWER TRIM PANEL REPLACEMENT

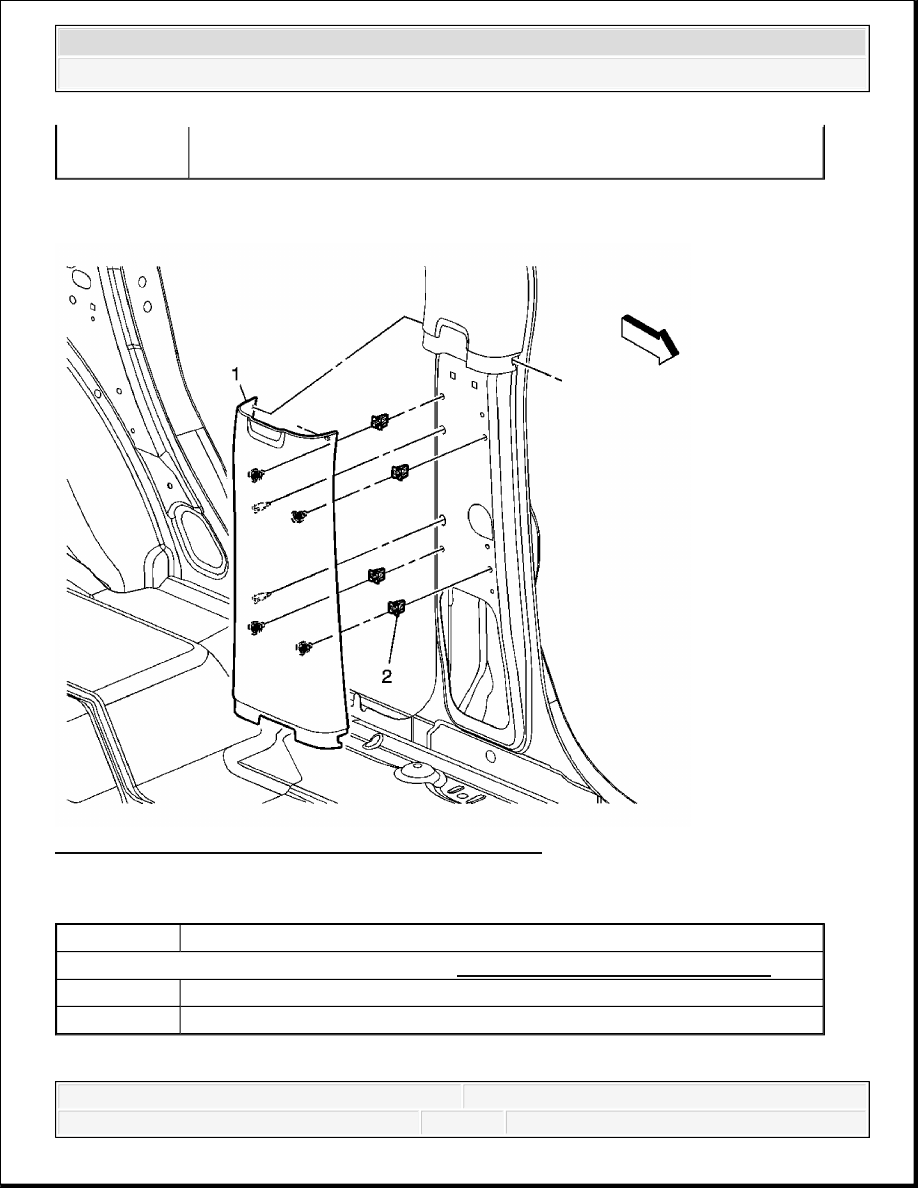

Fig. 18: Lower Center Pillar Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Center Pillar Lower Trim Panel Replacement

BODY SIDE TRIM PANEL REPLACEMENT - LEFT SIDE

2

C Pillar Upper Trim Clip (Qty: 2)
Tip: Ensure the tab on the top of the trim panel is secured.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Panel Assembly, Trim Center Pillar Lower

2

Clip, Center Pillar Lower Trim panel (Qty: 4)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



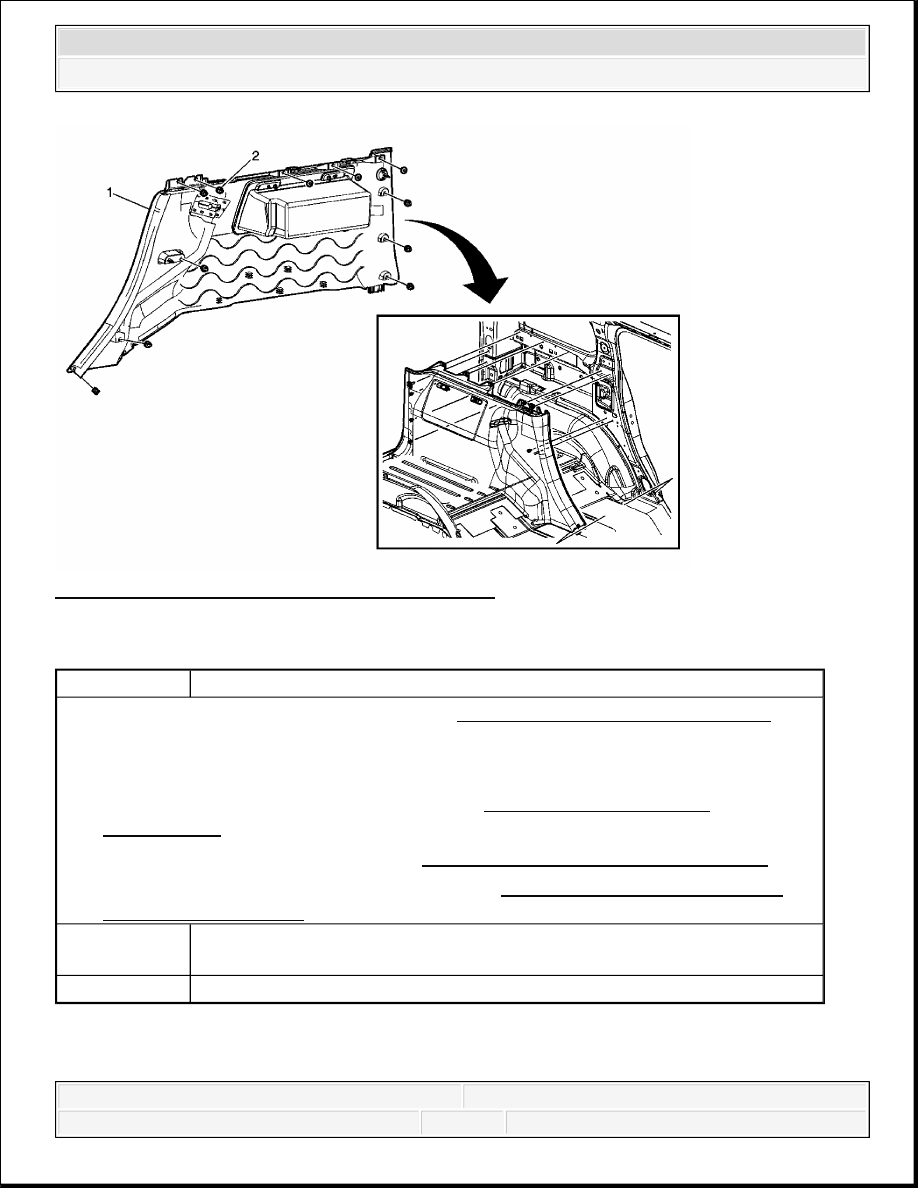

Fig. 19: Left Body Side Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Body Side Trim Panel Replacement - Left Side

BODY SIDE TRIM PANEL REPLACEMENT - RIGHT SIDE

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the rear door sill trim plate. Refer to Rear Side Door Sill Plate

Replacement.

2. Disconnect the rear seat belt. Refer to Rear Seat Belt Retractor Replacement .

3. Remove the rear body side upper trim. Refer to Body Side Rear Upper Garnish

Molding Replacement.

1

Panel Assembly, Body Side Lower Trim
Tip: Pull the seat belt through the trim panel.

2

Retainer, Body Side Lower Trim Panel (Qty: 11)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



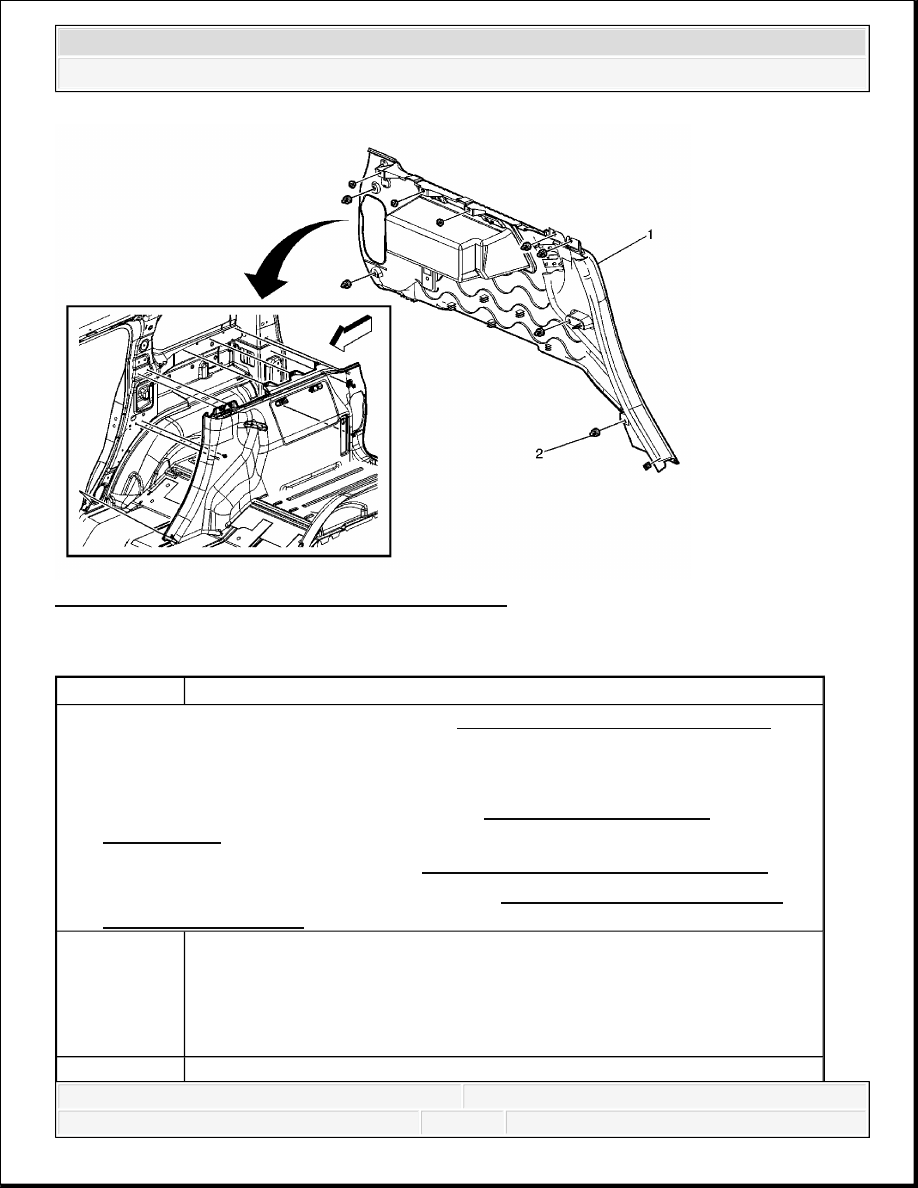

Fig. 20: Right Body Side Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Body Side Trim Panel Replacement - Right Side

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the rear door sill trim plate. Refer to Rear Side Door Sill Plate

Replacement.

2. Disconnect the rear seat belt. Refer to Rear Seat Belt Retractor Replacement .

3. Remove the rear body side upper trim. Refer to Body Side Rear Upper Garnish

Molding Replacement.

1

Panel Assembly, Body Side Lower Trim
Tip:

1. Disconnect the accessory power outlet connector.

2. Pull the seat belt through the trim panel.

2

Retainer, Body Side Lower Trim Panel (Qty: 10)
