Hummer H3. Manual - part 1286

Fig. 13: Blower Motor Resistor Assembly Connector End Views
Courtesy of GENERAL MOTORS CORP.

Blower Motor Resistor Connector Parts Information

Blower Motor Resistor Assembly Connector Terminal Identification

Evaporator Temperature Sensor

Connector Part Information

OEM: 12059296

Service: See Catalog

Description: 5-Way F Metri-Pack 480 Series (RD)

Terminal Part Information

Pins: A, E

Terminal/Tray: 12084595/2

Core/Insulation Crimp: F/G

Release Tool/Test Probe: 12094430/J-35616-40 (BU)

Pins: B-D

Terminal/Tray: 12124304/2

Core/Insulation Crimp: A/B

Release Tool/Test Probe: 12094430/J-35616-40 (BU)

Pin

Wire Color

Circuit No.

Function

A

OG

52

High Blower Motor Control

B

YE

60

Low Blower Motor Control

C

TN

63

Medium Blower Motor Control

D

L-BU

72

Medium 2 Blower Motor Control

E

OG

52

High Blower Motor Control



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



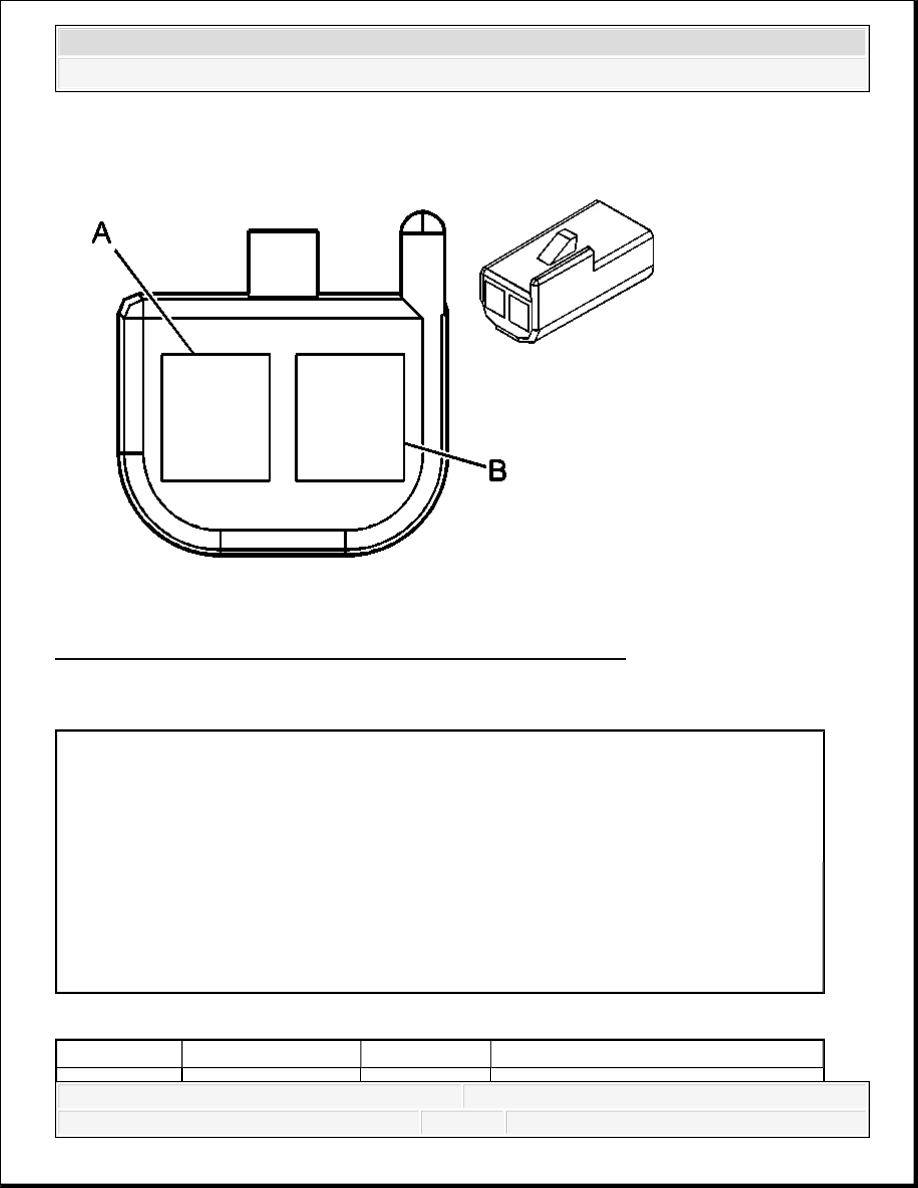

Fig. 14: Evaporator Temperature Sensor Connector End Views
Courtesy of GENERAL MOTORS CORP.

Evaporator Temperature Sensor Connector Parts Information

Evaporator Temperature Sensor Connector Terminal Identification

Connector Part Information

OEM: 12047662

Service: 12085535

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



High Speed Blower Motor Relay

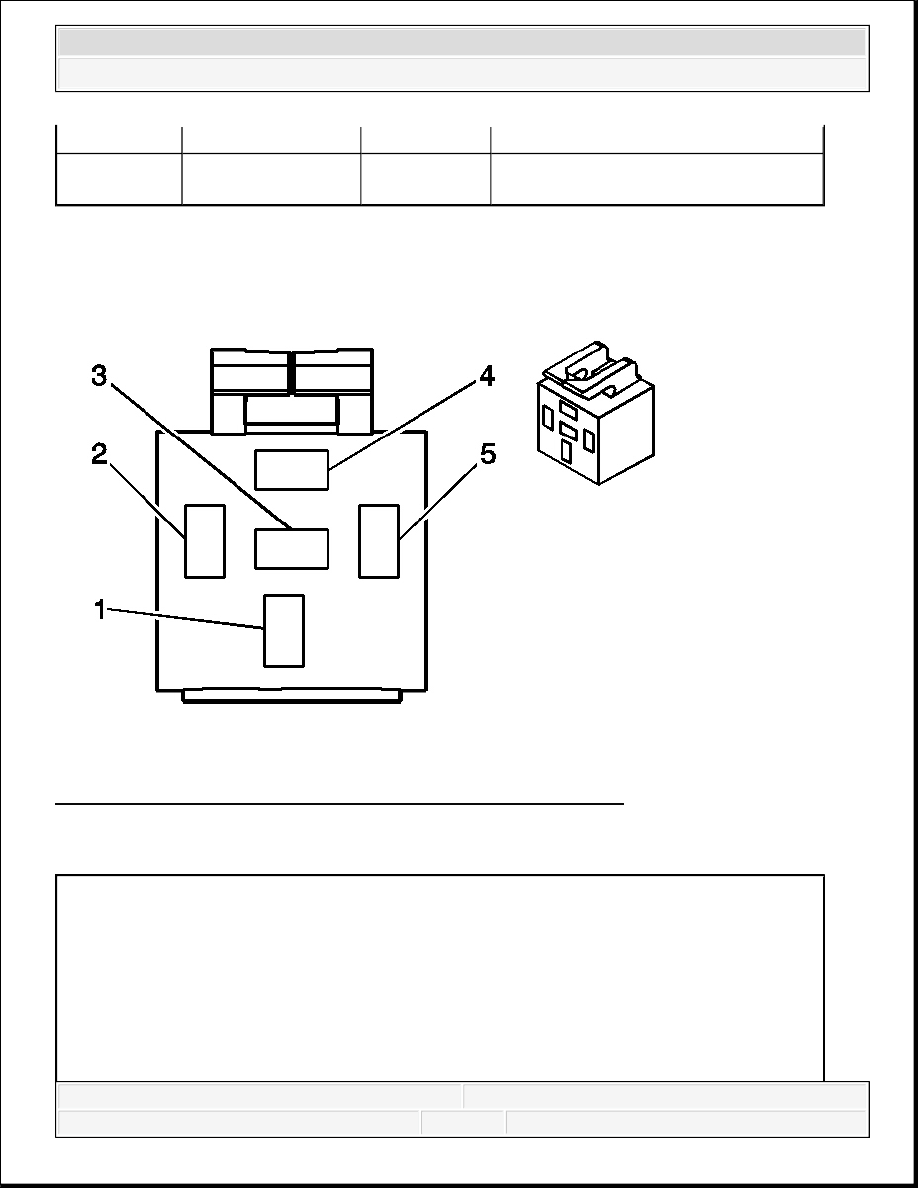

Fig. 15: High Speed Blower Motor Relay Connector End Views
Courtesy of GENERAL MOTORS CORP.

High Speed Blower Motor Relay Connector Parts Information

A

YE

1791

Low Reference

B

GY

6137

Evaporative Temperature Sensor
Signal

Connector Part Information

OEM: 12034003

Service: 88987189

Description: 5-Way F Special Metri-Pack 630 Series (BK)

Terminal Part Information

Pins: 1-4



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



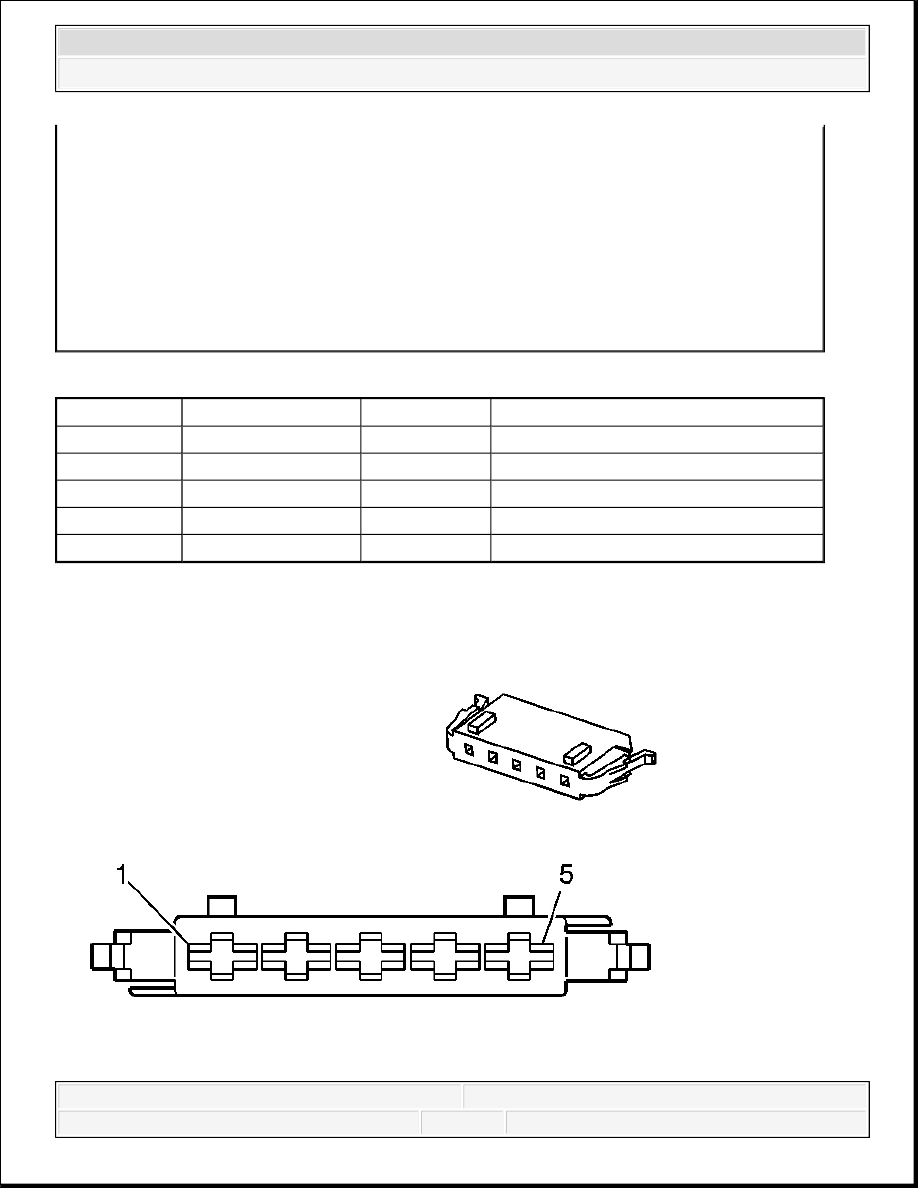

High Speed Blower Motor Relay Connector Terminal Identification

HVAC Control Module C1

Terminal/Tray: See Terminal Kit

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pins: 5

Terminal/Tray: 12015869/3

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094430/J-35616-42 (RD)

Pin

Wire Color

Circuit No.

Function

1

BK

2050

Ground

2

BN

141

Run Ignition 3 Voltage

3

-

-

Not Used

4

OG

52

High Blower Motor Control

5

OG

52

High Blower Motor Control



2007 Hummer H3

2007 HVAC HVAC - Manual - H3
