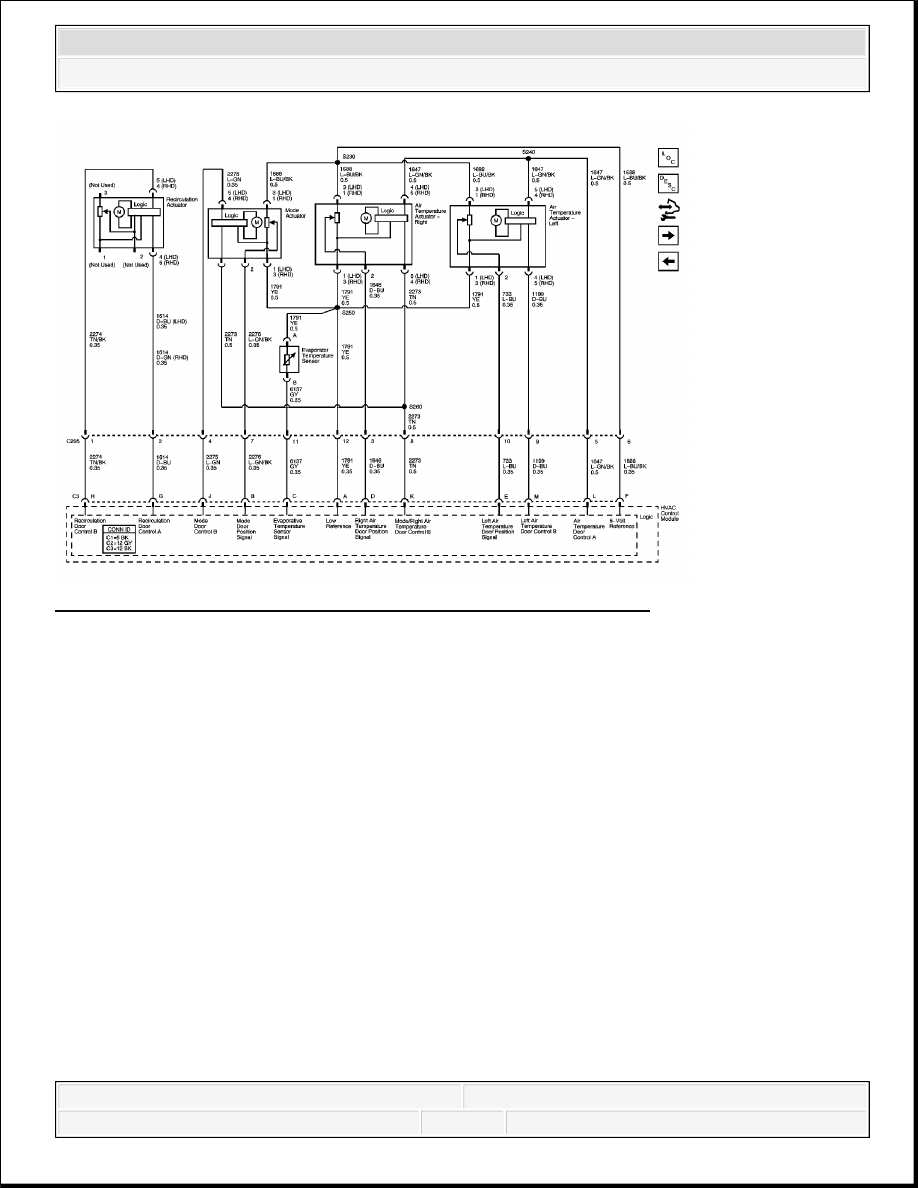

Fig. 3: Mode, Recirculation and Temperature Controls Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 HVAC HVAC - Manual - H3

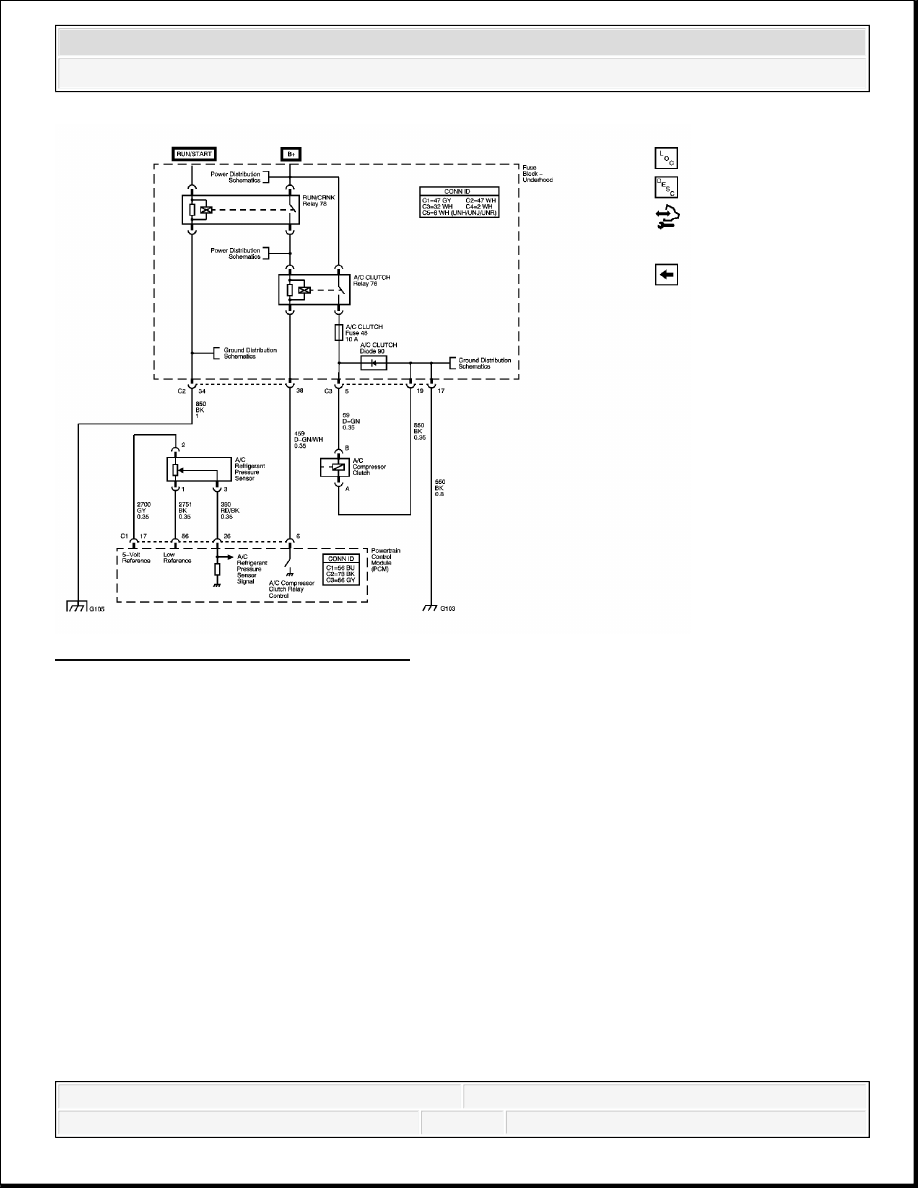

Fig. 4: Compressor Controls Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

HVAC COMPONENT VIEWS



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



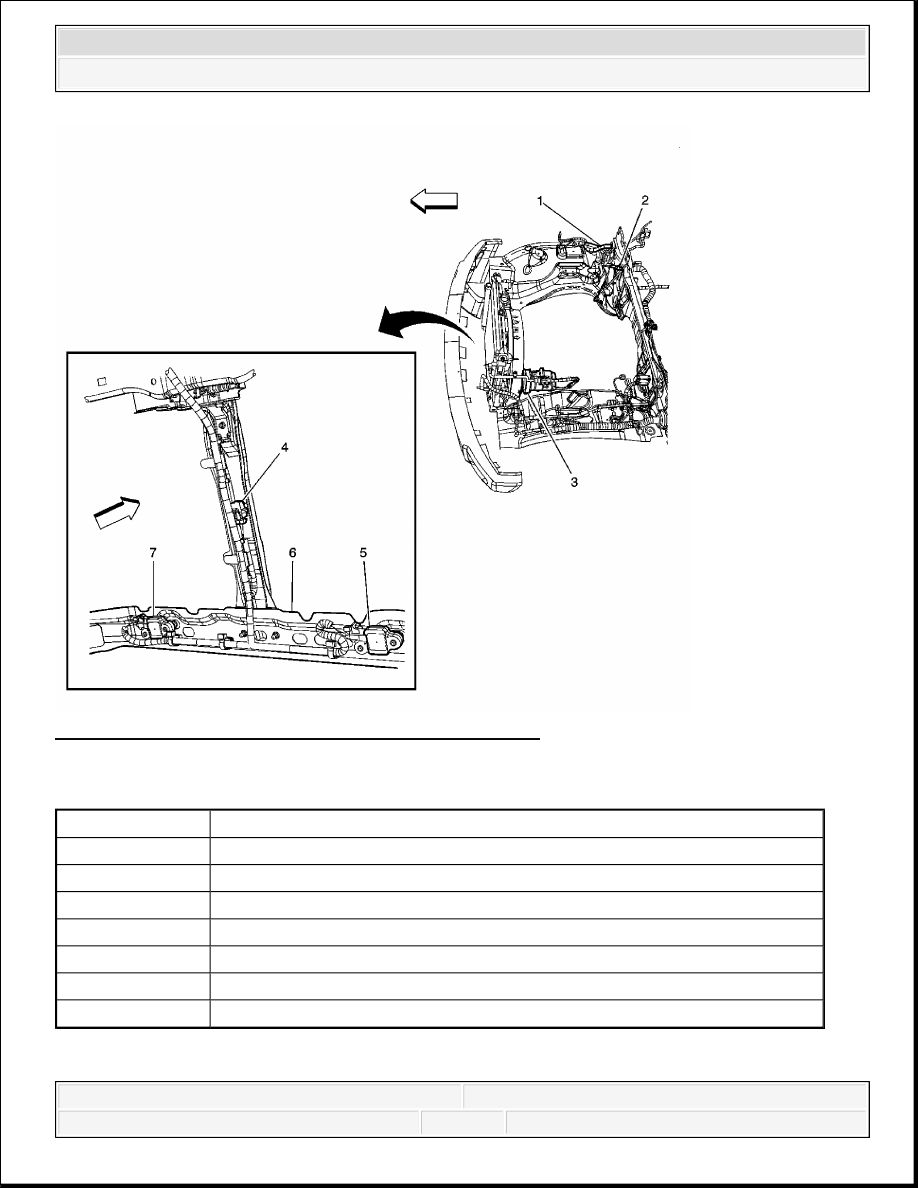

Fig. 5: Identifying Engine Compartment Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Body Harness

2

A/C Refrigerant Pressure Sensor

3

A/C Compressor Clutch

4

Ambient Air Temperature Sensor

5

Inflatable Restraint Front End Sensor - Right

6

Lower Radiator Support

7

Inflatable Restraint Front End Sensor - Left



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



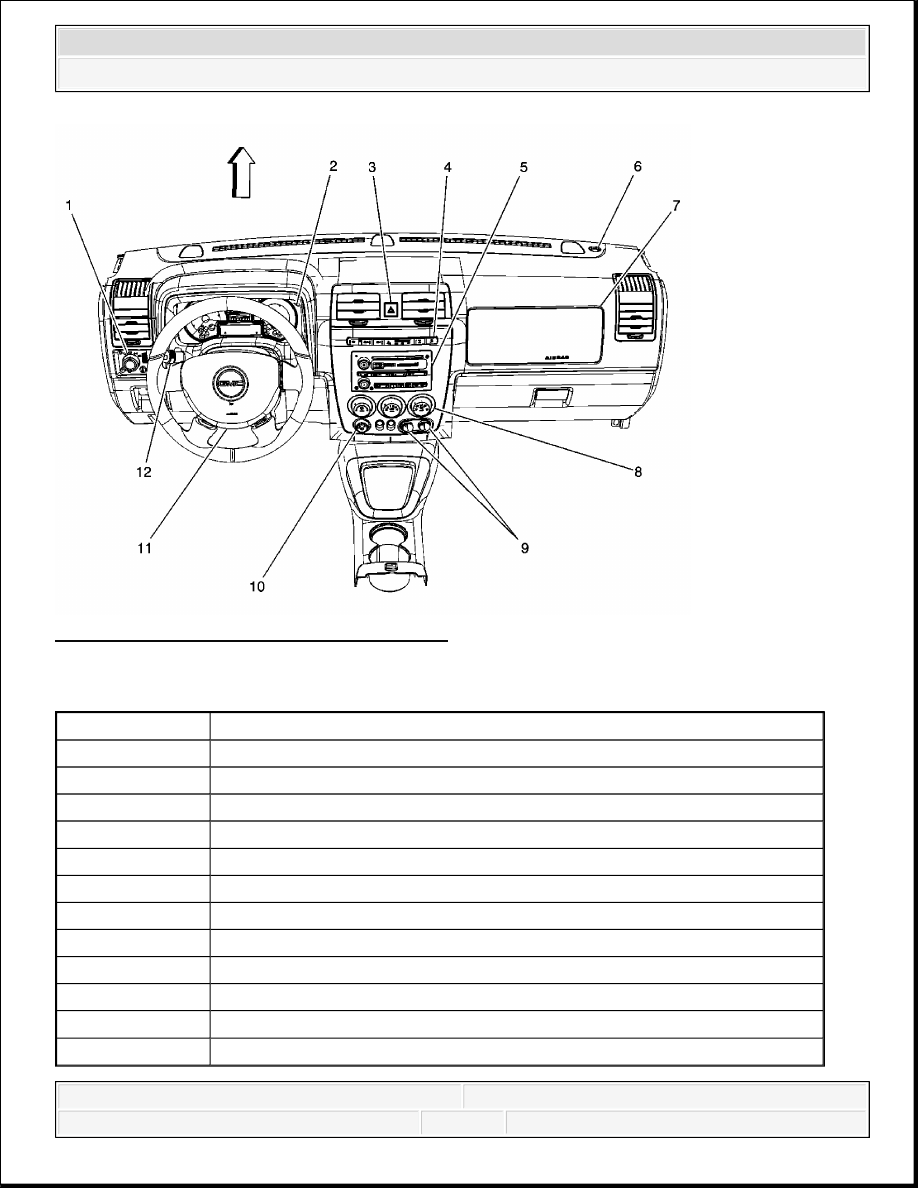

Fig. 6: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch
