IMPORTANT:

Always note the orientation of the relay.

Make sure the electrical center is secure, as not to put
added stress on the wires or terminals.



2007 Hummer H3

2007 HVAC Heating, Ventilation and Air Conditioning - H3



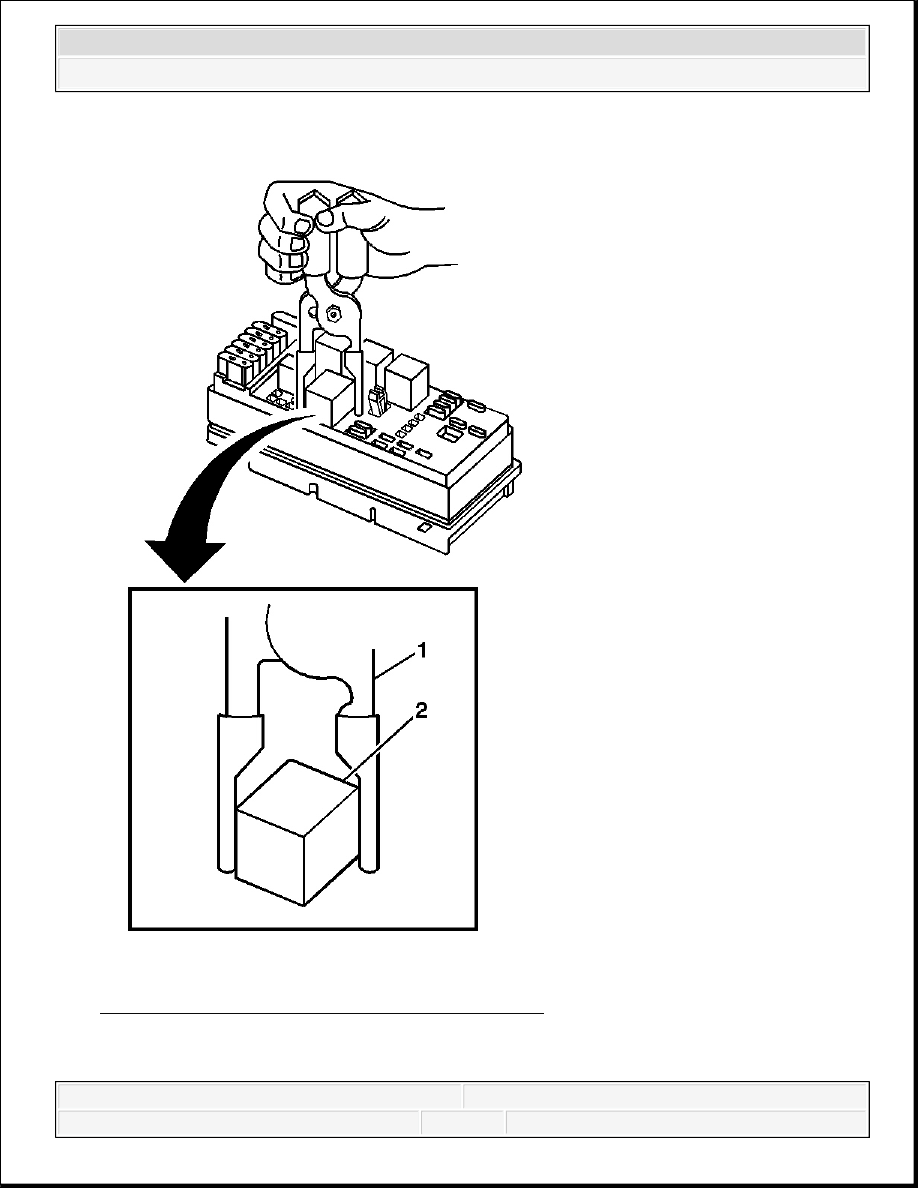

Fig. 21: Removing/Installing Relay Using J 43244
Courtesy of GENERAL MOTORS CORP.

3. Using the J 43244 (1) position the tool on opposing corners of the compressor relay (2).



2007 Hummer H3

2007 HVAC Heating, Ventilation and Air Conditioning - H3



4. Remove the compressor relay (2) from the electrical center.

Installation Procedure

NOTE:

Use J43244 to pull the relay straight out from the electrical
center terminals. The use of pliers or a flat bladed tool could
damage the electrical center.



2007 Hummer H3

2007 HVAC Heating, Ventilation and Air Conditioning - H3



Fig. 22: Removing/Installing Relay Using J 43244
Courtesy of GENERAL MOTORS CORP.

1. Install the compressor relay (2) in the same position as removed.
